HONPINEはどのように精密ハーモニック減速機を製造するのか：技術、品質、製造上の課題

 はじめに

高精度ハーモニック減速機の性能は、製品カタログに記載された減速比、定格トルク、バックラッシだけで決まるものではありません。ハーモニック減速機メーカーであるHONPINEは、高精度伝達性能が、機械設計、歯形の最適化、フレクススプラインの材料、精密加工、組立精度、製造設備および品質管理など、複数の要素が連携して生み出されるものであると認識しています。

これは、産業用ロボット、協働ロボット、ヒューマノイドロボット、CNC回転軸、半導体装置、光学検査システム、その他の精密自動化用途において特に重要になります。これらのシステムにおいて、お客様が求めているのは、指定公差を満たす1つのサンプルだけではありません。ロット間で一貫した性能を維持し、長期にわたって信頼性高く稼働し続けるハーモニック減速機が必要です。

このため、HONPINEは、単一の仕様に焦点を当てるのではなく、ハーモニック減速機の製造を包括的なエンジニアリングおよび生産プロセスとして捉えています。

ハーモニック減速機において製造能力が重要な理由は？

ハーモニック減速機の動作原理は十分に確立されています。より大きな課題は、機械設計を、大規模に正確かつ一貫して信頼性高く製造できる製品へと転換することです。

HONPINEの製造能力は、歯形設計、フレクススプライン材料、熱処理、精密加工、ウェーブジェネレータの製造、部品のマッチング、組立精度、最終検査など、最終的な伝達性能に影響する複数の要素を網羅しています。

これらの要素は密接に相互関連しています。

例えば、歯形が理論上は極めて低いバックラッシを実現できても、加工精度、材料特性、または組立公差にばらつきがあると、完成したハーモニック減速機が期待される位置決め精度および耐用年数を達成できない可能性があります。

そのため、HONPINEは単一の設計パラメータに依存するのではなく、システムレベルの製造視点からハーモニック減速機の性能を評価しています。

HONPINEのハーモニック減速機歯形設計へのアプローチ

歯形設計は、ハーモニック減速機開発における重要な技術要素の一つです。

フレクススプラインとサーキュラスプラインのかみ合い関係は、伝達精度、ねじり剛性、効率、騒音および耐用年数に直接影響します。精密用途では、歯形設計において理論的なかみ合い条件だけでなく、実際の製造公差、材料変形、負荷変動および長期運転条件も考慮する必要があります。

HONPINEは、製品開発時に歯形形状、歯面接触、かみ合いすき間および荷重分布を総合的に評価しています。

これは、ロボット関節、精密回転軸および自動位置決めシステムにおいて特に重要です。ハーモニック減速機は、継続的に変化する負荷や頻繁な加減速のもとで動作する可能性があるため、異なる運転条件にわたって安定した伝達性能を維持しなければなりません。

HONPINEは、単一のパラメータによって高精度を追求するのではなく、伝達部品間の相互作用を考慮し、システム全体を最適化しています。

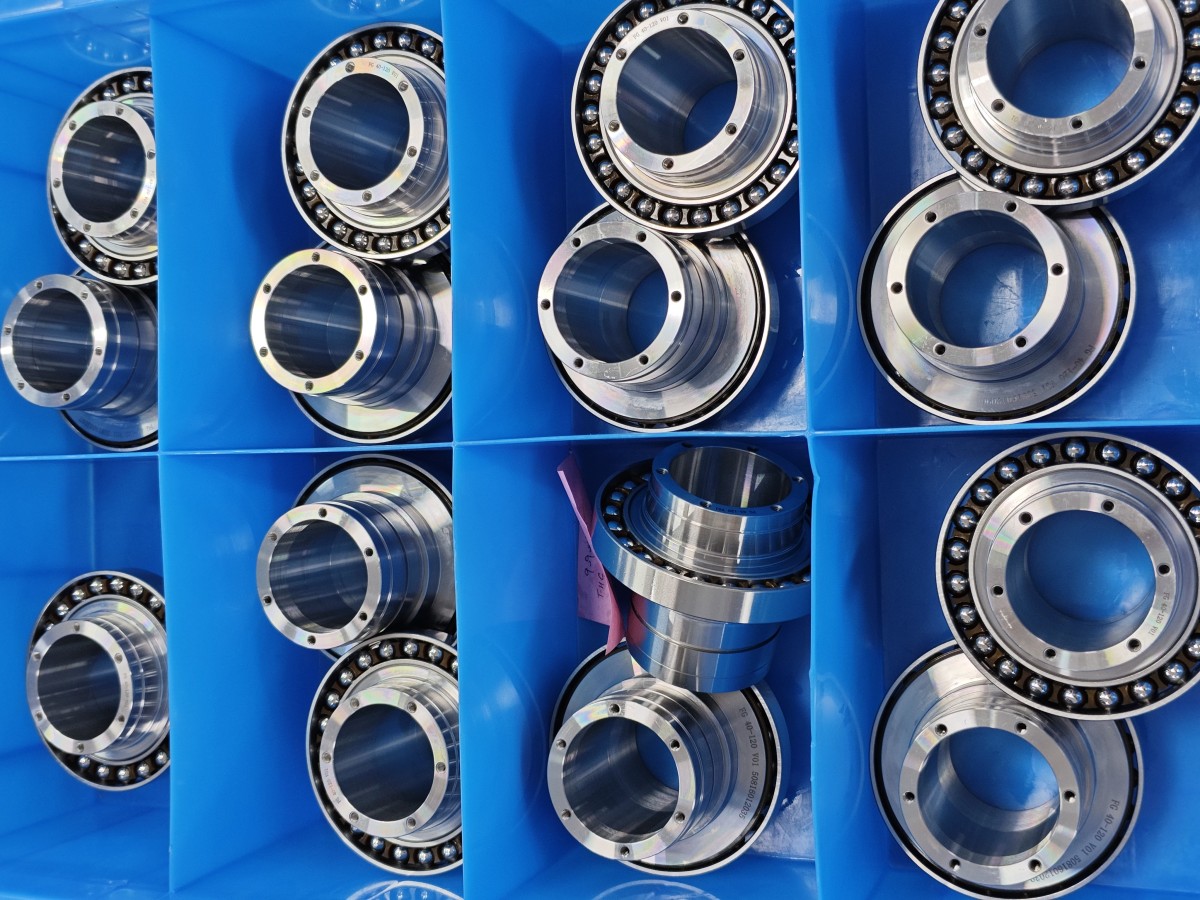

フレクススプラインの材料と疲労耐性

フレクススプラインは、運転中に繰り返し弾性変形を受けるため、ハーモニック減速機において最も重要な部品の一つです。その材料特性は、疲労耐性、信頼性および耐用年数に直接影響します。

フレクススプラインの材料選定では、最大強度だけに焦点を当てることはできません。適切な材料は、強度、靭性、疲労耐性、寸法安定性および加工性の適切なバランスを備えている必要があります。

加工精度が適切に管理されていても、材料の不均一性は性能のばらつきを引き起こす可能性があります。頻繁な往復運動を伴う用途では、フレクススプラインの長期的な疲労挙動が特に重要になります。

そのため、HONPINEは、材料選定、熱処理、加工および後工程の検査を、フレクススプライン製造において相互に関連する工程として捉えています。

ロボット関節などの高サイクル用途では、初期精度だけを評価しても十分ではありません。長期性能と疲労挙動も考慮する必要があります。

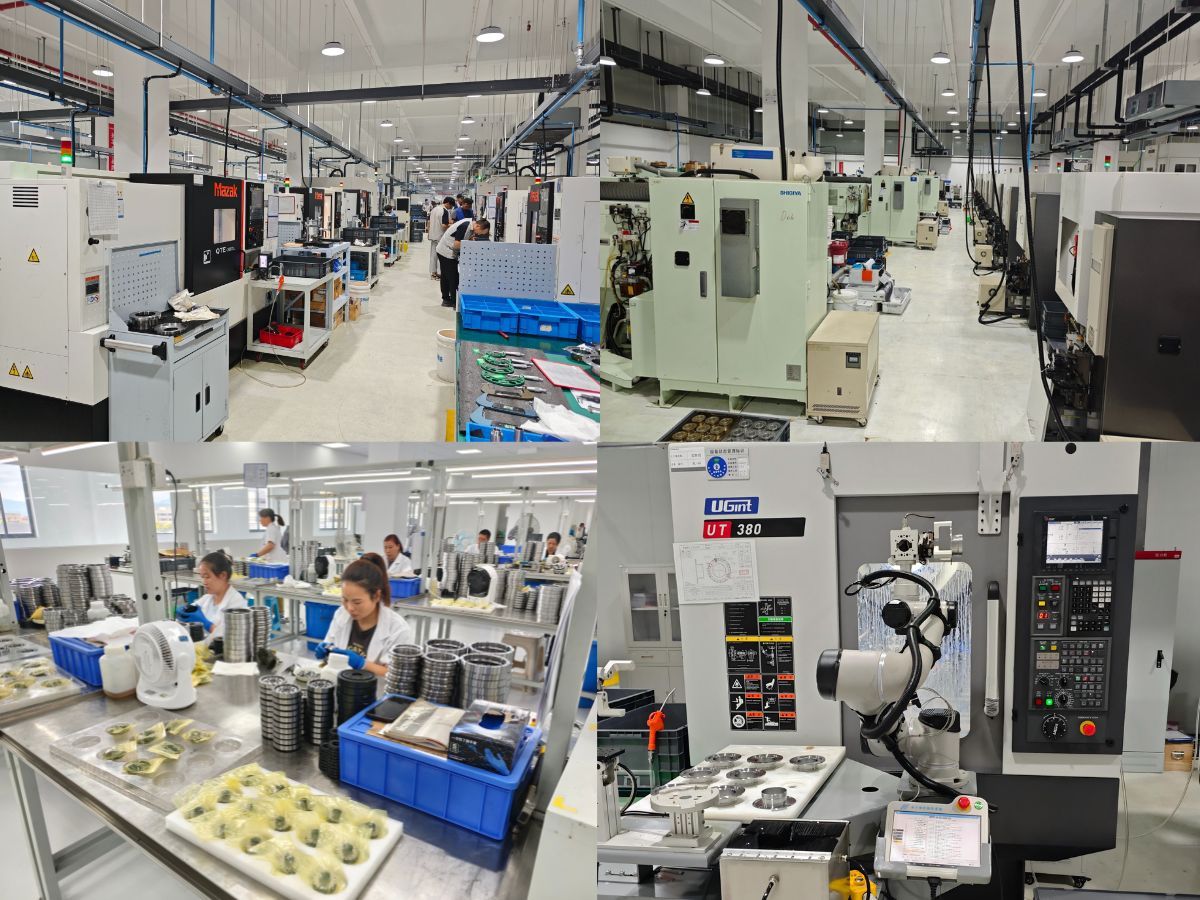

精密加工はHONPINEの製造能力の中核を成す要素です

ハーモニック減速機の最終性能は、その重要部品の加工精度と密接に関連しています。

H3：加工精度と部品公差

フレクススプライン、サーキュラスプライン、ウェーブジェネレータ、ベアリングおよびその他の精密部品には、寸法精度と幾何公差の厳格な管理が求められます。同時に、各部品間の関係も必要な組立公差の範囲内に維持する必要があります。

製造設備は解決策の一部にすぎません

高性能な製造設備だけでは、高品質なハーモニック減速機は保証されません。

精密工作機械は高精度部品を生産できますが、工程パラメータ、工具状態、設備状態、検査方法および生産基準が一貫して管理されていなければ、量産時に大きな性能ばらつきが発生する可能性があります。

加工から最終検査までの工程管理

そのため、HONPINEは加工、検査、組立および最終試験にわたる工程安定性に重点を置いています。

このアプローチにより、製品開発で達成した性能を継続生産において再現できるよう支援します。

生産の一貫性が重要である理由は？

B2Bのお客様にとって、単一の合格サンプルは、サプライヤーが安定した量産を提供できる能力を示すものではありません。

この違いは、産業用ロボット、CNC工作機械、半導体装置および自動生産システムで使用されるハーモニック減速機において特に重要です。

お客様は数十台、数百台、あるいは数千台のハーモニック減速機を必要とする場合があります。ロット間で性能に大きなばらつきがあると、ロボットの位置決め精度、機械のキャリブレーション、組立工程および保守要件に影響を与える可能性があります。

そのため、HONPINEは生産の一貫性をハーモニック減速機の品質における中核要素と考えています。

バックラッシ、ねじり剛性、伝達効率、始動トルク、温度上昇およびその他の性能パラメータは、継続生産において管理された範囲内に維持される必要があります。

HONPINEにとって製造能力とは、単に1台の高精度ハーモニック減速機を生産する能力ではありません。安定的かつ予測可能な性能を備えた高精度ハーモニック減速機を繰り返し製造する能力です。

試作検証から量産へ

試作開発から量産へ移行するには、元の設計を単に再現するだけでは不十分です。

試作および小ロット検証

試作段階において、HONPINEはハーモニック減速機の構造設計、部品仕様、材料、加工工程および基本性能を評価します。

生産量の増加に伴い、さらなる課題が生じます。製造工程を安定化させ、設備能力を生産要件に適合させ、部品の一貫性を維持し、組立および検査工程を管理された状態に保つ必要があります。

検証から量産への移行

そのため、HONPINEは、試作検証、小ロット検証、信頼性試験、工程最適化および量産検証を、製品開発において相互に関連する段階として扱っています。

これはロボット用途において特に重要です。ロボットメーカーは、実際の運転条件下で長期試験を実施する前に、まず少数のサンプルを評価する場合があります。

製品が安定した性能を実証して初めて、ハーモニック減速機はより大規模な用途へ展開できます。

産業用ハーモニック減速機の信頼性試験

産業用ハーモニック減速機の信頼性は、単一のパラメータだけでは評価できません。

主要性能パラメータ

定格トルクおよび減速比に加え、HONPINEはバックラッシ、ねじり剛性、伝達効率、温度上昇、騒音、耐久性および長期性能安定性を考慮しています。

耐久および繰返し荷重試験

ロボット関節などの高サイクル用途では、繰り返される正逆回転により伝達システムに継続的な繰返し荷重がかかります。そのため、疲労耐性および長期耐久性が重要な評価要素となります。

HONPINEは、性能試験および耐久評価を用いて、ハーモニック減速機が代表的な運転条件下で必要な特性を維持できるかを検証します。

試験は、製品最適化および製造工程改善のための貴重なフィードバックも提供します。

低バックラッシの実現にギア設計以上のものが必要な理由は？

バックラッシは精密伝達における最も重要なパラメータの一つですが、低バックラッシの実現は、単に歯形形状を最適化するだけでは達成できません。

実際のバックラッシは、歯形精度、部品加工公差、材料特性、ウェーブジェネレータの形状、組立精度および製造の一貫性など、複数の要素の影響を受けます。

ハーモニック減速機は理論条件下で極めて低いバックラッシを達成するよう設計される場合があります。しかし、部品公差または組立ばらつきが適切に管理されていなければ、完成品は期待される性能を一貫して達成できない可能性があります。

そのため、HONPINEは低バックラッシを、単なる設計仕様ではなくシステムレベルの製造結果として捉えています。

このアプローチは、小さな伝達誤差であっても機械の最終的な動作精度に影響を及ぼす可能性がある精密位置決め用途で特に重要です。

非常に小型および非常に大型のハーモニック減速機の製造が難しい理由は？

ハーモニック減速機のサイズ範囲の両端では、異なる製造上の課題が生じます。

小型ハーモニック減速機の課題

小型ハーモニック減速機では、部品寸法が極めて小さくなるため、部品全体のサイズに対する加工公差の影響がますます大きくなります。組立および検査にもより高い精度が求められます。

大型ハーモニック減速機の課題

大型ハーモニック減速機には異なる課題があります。大型部品にはより高い加工能力が必要となり、材料変形、熱処理、寸法安定性、設備能力および組立精度に関する追加の考慮が必要になります。

したがって、ハーモニック減速機の製造は、同じ設計を単純に拡大または縮小するものとして捉えることはできません。

異なるサイズには、それぞれの固有の構造特性に適した製造工程、検査方法およびエンジニアリング管理が必要です。

標準ハーモニック減速機またはカスタマイズソリューション？

すべての精密モーションシステムが同じ要件を持つわけではありません。

標準ハーモニック減速機がより適した選択となる場合は？

標準ハーモニック減速機は、産業用ロボット、協働ロボット、CNC装置および従来の自動化システムなど、成熟した用途に適していることが多くあります。標準製品を使用することで、開発期間を短縮し、エンジニアリングコストを削減できます。

カスタマイズが必要となる場合は？

特殊な用途では、異なる取付寸法、出力構造、ベアリング構成、エンコーダ配置、軸設計または性能特性が必要となる場合があります。

これらの要件は、半導体装置、精密検査システム、特殊ロボット、光学装置および設置スペースが限られた回転機構において生じる可能性があります。

ハーモニック減速機メーカーとして、HONPINEは、定格トルクに基づいて単にモデルを選定するのではなく、お客様の実際の用途条件に基づいてカスタマイズ要件を評価します。

適切な伝達ソリューションを決定する際には、設置スペース、負荷特性、回転速度、位置決め精度、デューティサイクル、耐用年数および制御要件をすべて考慮する必要があります。

ロボティクスおよび精密自動化向けハーモニック減速機

HONPINEのハーモニック減速機は、精度、コンパクト性、トルク密度および信頼性が重要となるモーションシステム向けに設計されています。

産業用ロボットおよび協働ロボット

産業用ロボットおよび協働ロボットでは、ハーモニック減速機は、高い減速比と精密な位置決めを限られた設置スペース内で両立する必要がある関節伝達システムに一般的に組み込まれています。

ヒューマノイドロボットの関節システム

ヒューマノイドロボットは、関節伝達システムにさらに高い要求を課します。重量、サイズ、トルク密度、応答特性、位置決め精度および耐久性を総合的に考慮する必要があります。

CNCおよび精密自動化

CNC回転軸、半導体装置、光学検査システム、精密自動化機械およびその他の位置決めシステムにも、安定した伝達精度と管理されたバックラッシが求められます。

これらの用途において、HONPINEは実験室の仕様だけに依存するのではなく、実際の動作条件下でハーモニック減速機がどのように機能するかに注目しています。

B2Bのお客様がカタログ以外に評価すべき事項は？

ハーモニック減速機のサプライヤーを選定する際、定格トルク、減速比およびバックラッシの比較は始まりにすぎません。

高性能装置メーカーにとって、サプライヤーの評価には、生産の一貫性、長期供給能力、カスタマイズ能力、信頼性検証、品質管理および技術サポートも含めるべきです。

これは、ハーモニック減速機がロボット関節、CNC軸、半導体製造装置または精密自動化システムの一部となる場合に特に重要です。1つの伝達部品の問題が、機械のキャリブレーション、試運転、納入スケジュールおよび長期保守に影響を及ぼす可能性があります。

したがって、有能なサプライヤーはカタログ製品以上のものを提供すべきです。

サプライヤーは、製品選定およびエンジニアリング検証から量産、長期供給に至るまでのプロセス全体を支援できる必要があります。

ハーモニック減速機メーカーとしてHONPINEを選ぶ理由は？

ハーモニック減速機メーカーとして、HONPINEは製品開発、精密加工、部品製造、組立、試験および量産管理を製造プロセスに統合しています。

HONPINEの目標は、カタログ仕様を備えたハーモニック減速機を単に提供することではありません。その目的は、お客様の実際の機械システムに適合する精密伝達ソリューションを提供することです。

ロボティクス、CNC工作機械、半導体装置、光学検査システムおよび産業用自動化向けに、HONPINEは精度、剛性、バックラッシ、効率、耐久性、設置制約および運転条件を含むモーションシステム全体の要件を評価します。

HONPINEは、確立された用途向けに標準ハーモニック減速機ソリューションを提供するとともに、構造、寸法、出力構成、負荷条件または統合に関する特別な要件をお持ちのお客様には、カスタマイズ開発もサポートします。

この製品開発力と製造能力の組み合わせにより、HONPINEは初期の製品選定段階を超えてお客様をサポートできます。

結論

高精度ハーモニック減速機の中核的な競争力は、単一の技術仕様から生まれるものではありません。

長期性能は、機械設計、材料管理、精密加工、組立、信頼性試験、品質管理および量産の一貫性を組み合わせた能力に依存します。

したがって、装置メーカーがハーモニック減速機のサプライヤーを選定する際は、カタログパラメータの比較だけにとどまるべきではありません。安定した製品を繰り返し製造し、長期用途をサポートするサプライヤーの能力も同様に重要です。

ハーモニック減速機メーカーとして、HONPINEは精密伝達技術と製造能力に引き続き注力し、要求の厳しいロボットおよび精密自動化用途で安定した性能を発揮するハーモニック減速機の提供を目指しています。
