DDモーター VS ハーモニックロータリーアクチュエータ

この記事では、ダイレクトドライブ (DD) モーターとハーモニックロータリーアクチュエーターを詳細に比較し、その伝達原理、長所と短所、および代表的な用途分野について解説します。

伝達方式の違い

DDモーターは、ダイレクトドライブモーターとも呼ばれ、機械的な伝達部品を使用せずに負荷を直接駆動します。

これに対して、ハーモニックロータリーアクチュエーターはハーモニック減速機を利用し、フレクスプラインの弾性変形によってトルク増幅と減速を実現します。

長所と短所

DDモーターの長所

DDモーターは、高い動的応答性が求められる用途に最適で、優れた低速域での滑らかさと高精度を提供します。

ギア伝達がないため、バックラッシがゼロで、機械的な摩擦損失もありません。

構造がシンプルです。初期コストは高いものの、メンテナンスコストが低く、長期的にはコストパフォーマンスに優れています。

高剛性で、長寿命です。

DDモーターの短所

トルクはモーター自体のみによって発生するため、出力トルクは比較的低くなります。

サイズが大きく重量も重いため、軽量化が求められる用途には不向きであり、熱管理も考慮する必要があります。

慣性が直接結合されるため、制御の複雑さが高くなります。

初期投資コストが高いです。

ハーモニックロータリーアクチュエーターの長所

高出力トルクを備え、減速比は通常 50:1 から 160:1 の範囲です。

コンパクトな設計と高い統合性により、開発期間を大幅に短縮できます。

ケーブル配線に便利な大口径中空軸設計を選択可能です。

高精度 (arc-minute レベル) で、繰り返し精度は最大 ±0.001° です。

ハーモニックロータリーアクチュエーターの短所

内蔵ハーモニック減速機は、長期使用により精度が低下する可能性があります。

入力と出力の間に角度差が存在するため、動的精度が低下します。

ヒステリシスが存在し、正転時と逆転時で運動経路が異なるため、補償アルゴリズムが必要です。

剛性が低く、高衝撃用途には適していません。

用途分野の違い

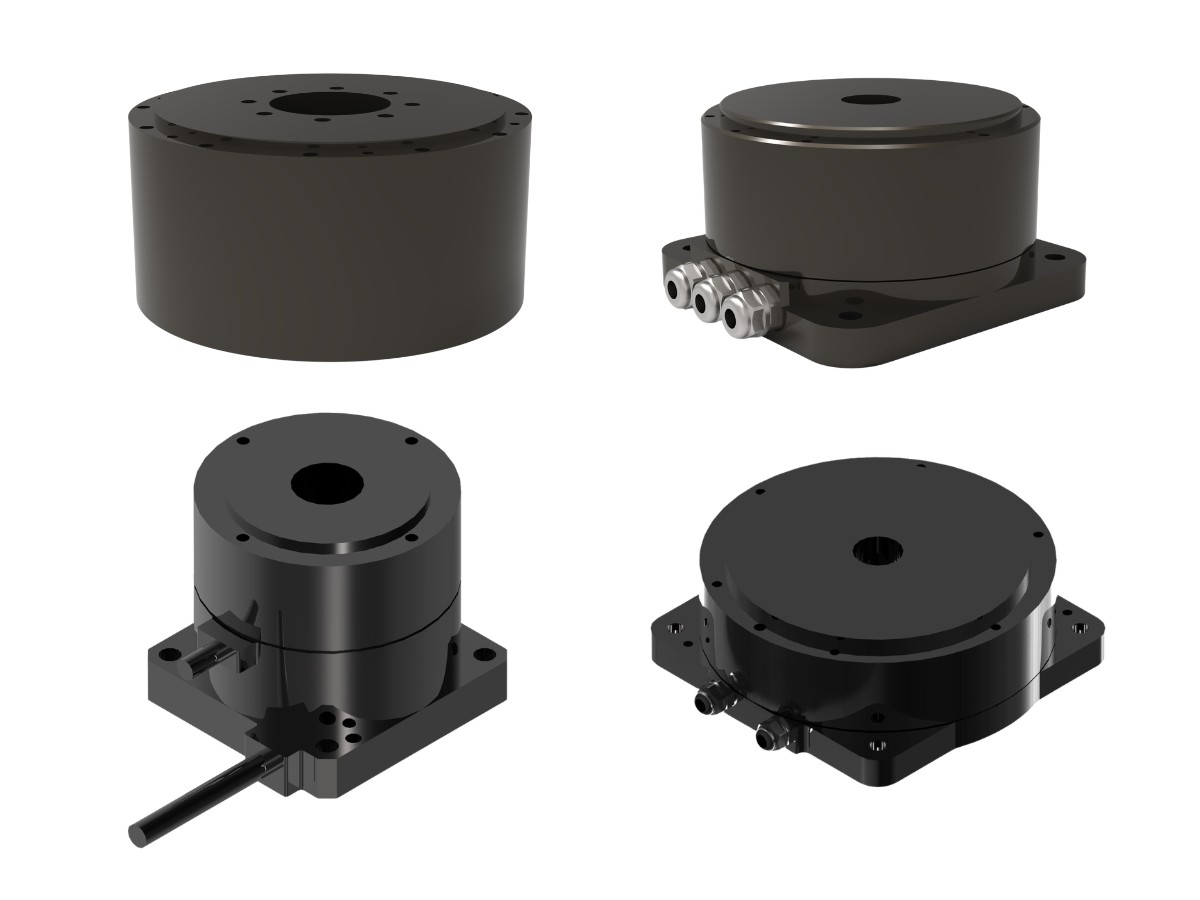

DDモーターの用途

DDモーターは、高精度かつ高性能な装置で広く使用されており、以下を含みます:

半導体装置 (ウェハステージ、露光プラットフォーム)

精密検査および光学システム (光学スキャンプラットフォーム、精密ロータリーテーブル、レーザー加工装置)

ハイエンドCNCおよび精密ロータリーテーブル (CNCロータリーテーブル、5軸加工機)

航空宇宙用高精度指向システム (衛星アンテナ、光学照準システム)

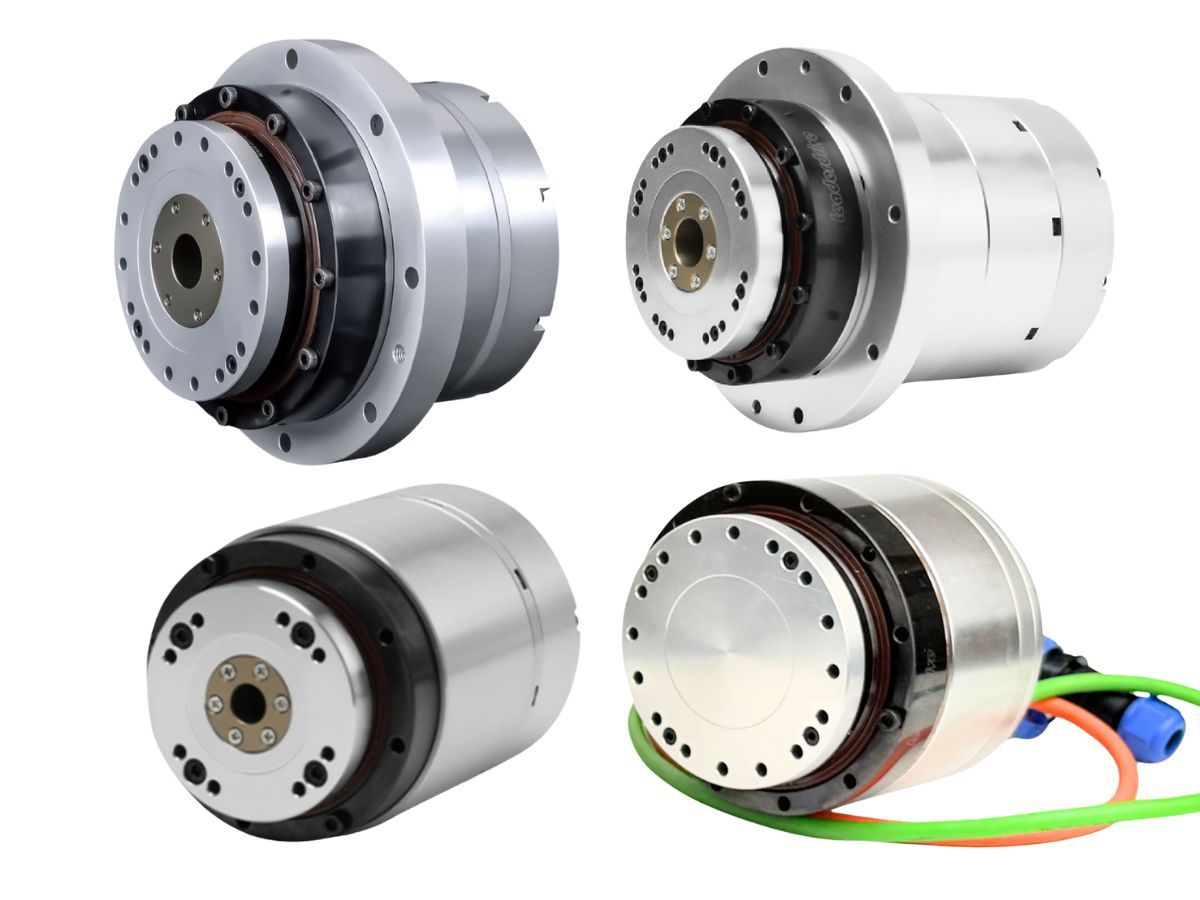

ハーモニックロータリーアクチュエーターの用途

ハーモニックロータリーアクチュエーターは、コンパクトなサイズと高トルク密度が求められる用途で一般的に使用されており、以下を含みます:

産業用ロボット (例: 6軸ロボットアーム)

協働ロボット

ジンバルおよび安定化システム (カメラジンバル、電気光学追跡システム)

宇宙ロボティクス (ロボットアーム、太陽光パネル展開システム)

DDモーターとハーモニックロータリーアクチュエーターの実際の用途では、エンジニアは熱管理、負荷慣性、精度補償などの要素も考慮する必要があります。

精密伝達アクチュエーターを選定中でしたら、ぜひお気軽にお問い合わせください。

Honpine は、お客様の用途に合わせた 1対1 の技術サポートを提供します。
