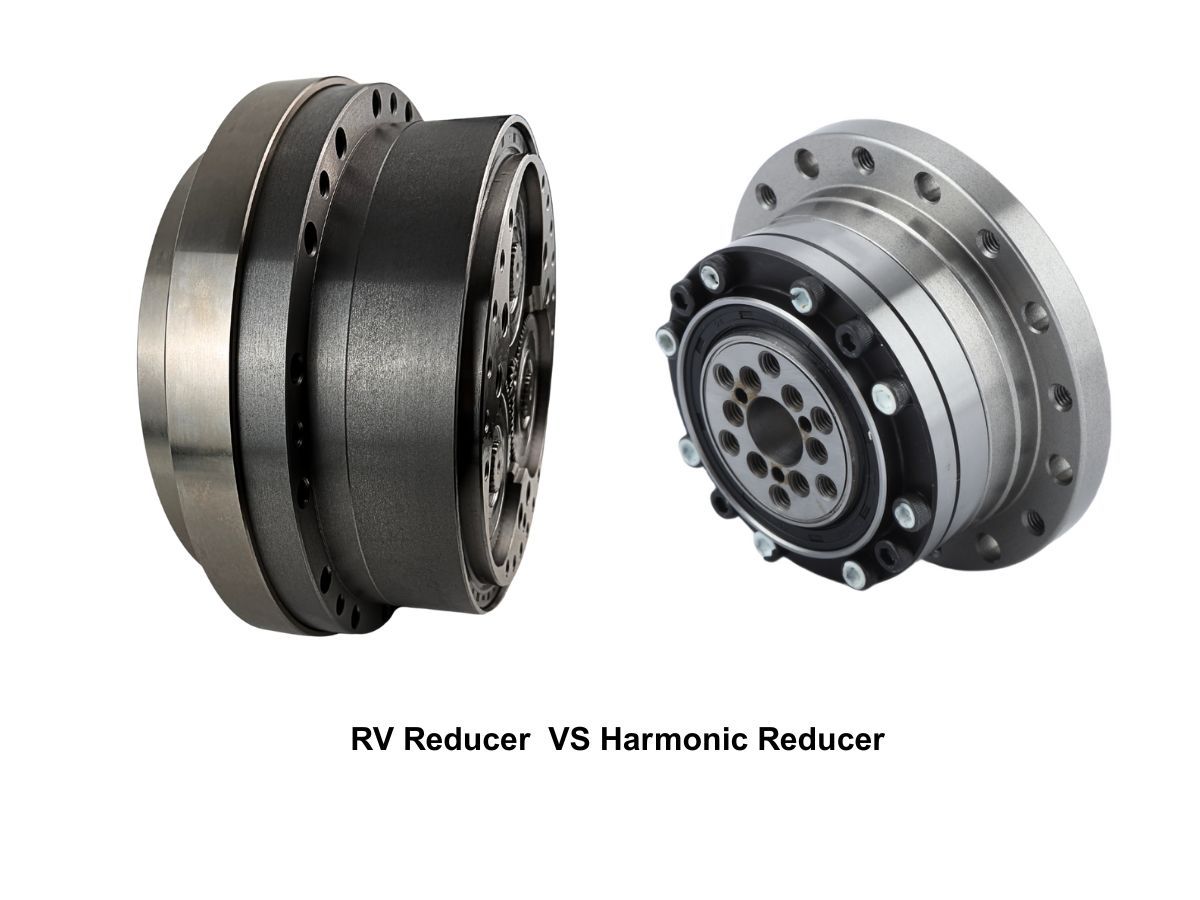

RV減速機とハーモニック減速機の違いは何ですか?

この記事では、RV減速機とハーモニック減速機を詳細に比較し、動作原理、性能特性、適用分野、設置方法、長期メンテナンスなど複数の観点からその違いを分析します。

RV減速機とハーモニック減速機の動作原理の違い

RV減速機は剛性のある多歯かみあい伝動に基づいて動作し、一方でハーモニック減速機は弾性変形差動伝動に依存しています。

RV減速機の動作原理

RV減速機は、遊星歯車段とサイクロイドピンホイール段で構成される二段差動伝動構造を採用しています。入力軸が遊星歯車を駆動し、それによって偏心軸が回転します。この偏心運動により、サイクロイドディスクが公転運動を行います。サイクロイドディスクはピン歯車ハウジング内の複数のピンとかみあい、同時に減速とトルク出力を実現します。伝動が主に剛性接触に依存しているため、RV減速機は高剛性、高負荷容量、優れた耐衝撃性、および優れたトルク伝達能力を備えています。

ハーモニック減速機の動作原理

ハーモニック減速機は、ウェーブジェネレータ、フレクスプライン、サーキュラスプラインの3つの主要部品で構成されています。入力軸がウェーブジェネレータを駆動し、フレクスプラインに周期的な弾性変形を生じさせます。フレクスプラインはサーキュラスプラインと2つの対称領域でのみかみあい、両部品の歯数差によって大きな減速比が生まれます。動力伝達が材料の弾性変形に依存しているため、ハーモニック減速機はコンパクトで非常に高い減速比を実現できますが、その剛性と負荷容量はRV減速機と比べて相対的に低くなります。

RV減速機とハーモニック減速機の性能の違い

RV減速機

• RV減速機の特長は以下の通りです:

• 高い伝達効率

• 大きなトルク容量

• 高い位置決め精度

• 高剛性

• 優れた耐衝撃性

• 長い使用寿命

ただし、サイズと重量は相対的に大きくなります。

ハーモニック減速機

ハーモニック減速機の特長は以下の通りです:

• 非常に大きな減速比

• コンパクトで軽量な構造

• 高精度

• 高い出力密度

• 高速な動的応答

• 低騒音

トルク容量と伝達効率は相対的に低めです。この制約に対応するため、HONPINEのハーモニックACモーターおよびハーモニックDCモーターは一体型設計を採用し、これらの欠点を効果的に軽減しています。

適用分野の違い

RV減速機の用途

RV減速機は、産業用ロボットのベース、肩、上腕などの高負荷関節で一般的に使用され、通常は1–4軸に採用されます。
ロボットの先端可搬質量が約20 kgを超える場合、全体の剛性と長期的な精度安定性を確保するために、6つのすべての関節でRV減速機が使用されることがよくあります。

ロボティクス以外にも、RV減速機は以下の分野で広く使用されています:

• 高負荷ロボットアーム

• CNCロータリーテーブル

• 高精度インデックステーブル

• 自動生産ラインの位置決め機構

• 土木・建設機械設備

特に、衝撃荷重や連続運転を伴う用途に適しています。

ハーモニック減速機の用途

ハーモニック減速機は主に、手首やエンドエフェクタなどの軽負荷ロボット関節で使用され、通常は5–6軸に採用されます。

以下の分野で広く使用されています:

• 協働ロボット

• 医療用ロボット

• サービスロボット

• 半導体製造装置

• 光学位置決めプラットフォーム

• 航空宇宙およびレーダーシステム

低慣性、低騒音、高精度であるため、ハーモニック減速機は高く評価されています。しかし、長期間の高負荷または高衝撃条件下では、フレクスプラインが疲労しやすく、使用寿命と長期的な精度維持が制限されます。

設置および取付方法の違い

RV減速機

RV減速機は通常、位置決めパイロット付きのフランジ接続で取り付けられます。出力側には通常フランジプレートがあり、高い同軸度と取付面の平面度が求められます。HONPINEのフランジ一体型RV減速機は設置を簡素化し、取り付け後により高いシステム全体剛性を提供します。用途要件に応じたカスタムモーターシャフトにも対応しています—選定ガイダンスについてはHONPINEまでお問い合わせください。

ハーモニック減速機

ハーモニック減速機は通常、フレクスプラインおよびサーキュラスプラインのフランジを用いて固定され、半径方向荷重および軸方向荷重に対応するため外部ベアリングを必要とすることがよくあります。設置応力に非常に敏感であり、不適切な取り付けは性能と寿命に大きく影響する可能性があります。

長期メンテナンスと耐久性

RV減速機

RV減速機は、サイクロイドピンホイールと遊星歯車の剛性多歯かみあいを使用しています。荷重は同時に複数の歯に分散されるため、単位歯面応力は低くなります。摩耗は主に歯面疲労と転がり接触摩耗として発生し、性能低下は緩やかで予測可能です。これらは連続運転および高負荷用途に非常に適しています。

ハーモニック減速機

ハーモニック減速機は、フレクスプラインの繰り返し弾性変形に依存しています。フレクスプラインは中核となる摩耗部品であり、長期運転により材料疲労や微小亀裂の発生を受けやすくなります。性能低下は累積的であり、突然発生する可能性もあります。

RV減速機とハーモニック減速機は相互補完的な技術ですが、構造設計や製造プロセスの進歩により、特定の用途では局所的な競合が生じる可能性があります。重負荷容量、高剛性、優れた耐衝撃性を優先する場合は、RV減速機が推奨されます。軽量設計、高精度、高減速比を優先する場合は、ハーモニック減速機の方が適しています。適切な減速機の選定は、必ず具体的な用途要件と運転条件に基づいて行うべきです。
