なぜHarmonic Drive Strain Wave Reducersはフレキソ印刷機の見当合わせシステムに最適なのか?

フレキソ印刷で使用されるインキはグリーンかつ環境に優しい基準に適合しているため、環境意識の高まりに伴い、近年フレキソ印刷はますます普及しています。従来の印刷方式と比べて、フレキソ印刷機はより高い生産性とより優れた印刷精度を提供します。

本記事では、HONPINEが近年フレキソ印刷機メーカーにハーモニックドライブ波動歯車減速機を供給する中で得た経験をまとめます。

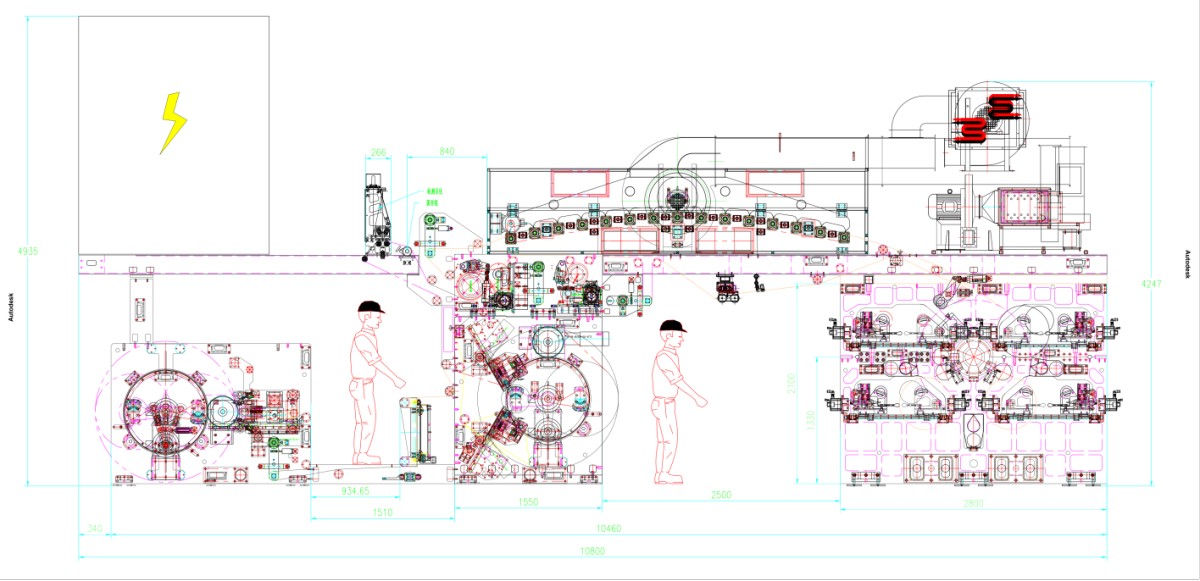

フレキソ印刷機とは何ですか?

フレキソ印刷は凸版印刷技術の一種です。その基本的な動作原理は次のとおりです:

インクチャンバー内のインキは、インキ転移ローラーおよびアニロックスローラーを介して、画像パターンが彫刻された感光性樹脂版を装着した版胴へ転送されます。各色ユニットの印刷胴間の圧力を調整することにより、印刷版上の着肉画像が基材へ転写されます。乾燥後に印刷サイクルが完了します。

フレキソ印刷機の主な特長

• 無毒で速乾性の水性インキ、溶剤系インキ、またはUVインキを使用

• 吸収性および非吸収性の幅広い基材に対応

• 高耐久のゴム版またはフォトポリマー版を使用

• 複数の色ユニットを備え、10色以上の印刷が可能

• 紙器やラベルなどの強力な一貫加工能力

• 小ロット印刷において高効率かつ高いコストパフォーマンスを実現

• ジョブ切り替えが速く、製版前準備を簡素化

• 印刷速度は最大2000 feet per minute、解像度は175 lines per inch以上に到達

• フレキソ印刷は軽い印圧で動作

フレキソ印刷機において精度がそれほど重要なのはなぜですか?

フレキソ印刷では極めて高い見当精度が求められ、特に多色印刷では各版胴間の正確な同期が不可欠です。

見当ズレはフレキソ印刷でよく見られる欠陥です。通常は各色ユニットの位置決めが不正確であることが原因で、画像のぼやけや歪みを引き起こします。見当ズレを招く要因は数多くあります。

まず、印刷版を考えてみましょう。現代のフィルム出力品質はすでに非常に高く、縦方向および横方向の歪みの影響は比較的小さいものの、校正基準はメーカーごとに異なります。その結果、異なるサプライヤーの印刷版同士では、レーザー彫刻版を含め、正確に見当合わせできない場合があります。

次に版貼りがあります。一般的に、初期見当は版の中心見当マークを基準にし、版貼り調整を左右両側へ均等に広げることで、大きな誤差を低減します。これは、版貼り機が事前に適切に校正されていることを必要とします。

フレキソ印刷機がハーモニックドライブ波動歯車減速機を使用するのはなぜですか?

差動伝達による連続運転

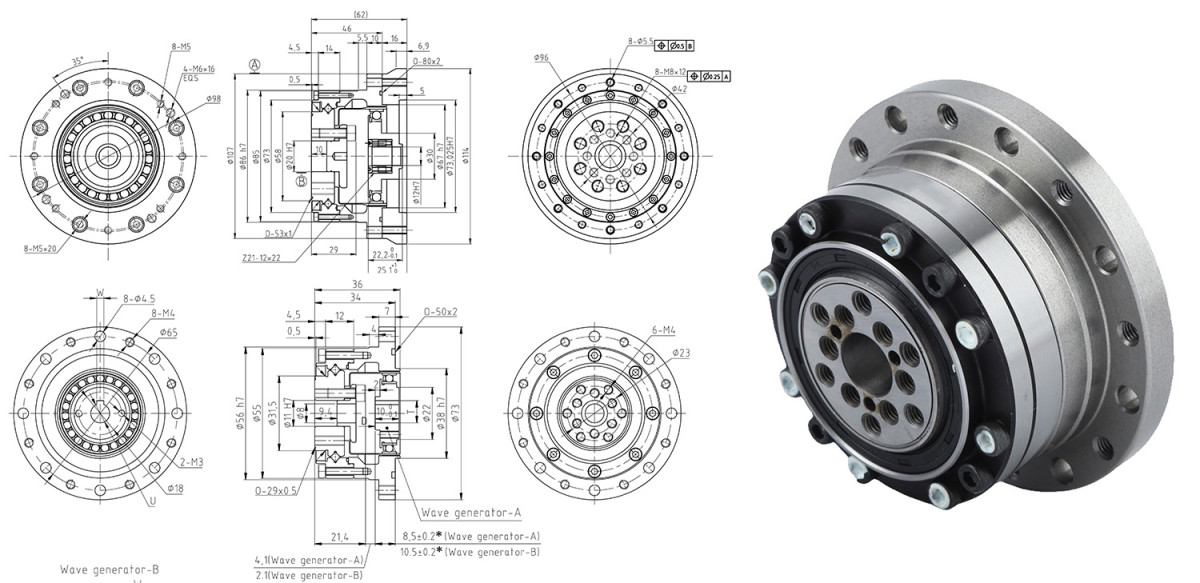

ハーモニックドライブ波動歯車減速機では、Circular Splineが主動力入力として機能し、Wave Generatorがトリムまたは微調整入力を担います。この構造により、主駆動を継続したまま、Wave Generatorを介して位相の加算または相殺が可能となり、連続運転中の見当調整に最適です。

ゼロに近いバックラッシによる高精度

ハーモニックドライブ波動歯車減速機は非常に高い角度伝達精度とゼロに近いバックラッシを備えており、見当誤差、色ズレ、ゴースト現象を大幅に低減します。

高い繰り返し精度

フレキソ印刷機は通常、多軸サーボ駆動を採用しており、印刷ユニット間で極めて高い同期性が求められます。伝達誤差が小さく、優れた繰り返し位置決め精度を持つハーモニックドライブ波動歯車減速機により、版胴位相の精密制御が可能となり、オンライン版調整および動的補正を支援します。

コンパクト設計

フレキソ印刷機内部のスペースは限られており、特に版胴やアニロックスローラー周辺ではその傾向が顕著です。ハーモニックドライブ波動歯車減速機のコンパクトなサイズと軽量設計は、これらの用途に特に適しています。

HONPINE ハーモニックドライブ波動歯車減速機

HONPINEは2018以来ハーモニックドライブ波動歯車減速機を製造しており、歯形およびサイズのフルラインアップを提供し、小ロットでもカスタマイズに対応しています。

近年、HONPINEのハーモニックドライブ波動歯車減速機は米国、オーストラリア、欧州のフレキソ印刷機で試用され、顧客から非常に好意的なフィードバックを得ています。
