ハーモニックドライブ減速機とは何か、そして精密モーションシステムのどこで使われるのか?

A ハーモニックドライブ減速機は、動作系をコンパクトに保ちながら精度を犠牲にしたくない場合によく採用されます。

工作機械設備では、位置決め誤差、バックラッシ、振動が仕上げ面、加工サイクルの安定性、再現性に直接影響するため、このバランスが重要です。

この部品はロボティクスでも使われますが、工作機械まわりの精密送り系、回転軸、自動搬送における価値も同様に重要です。

ハーモニックドライブ減速機が際立つ理由は、高減速比だけではありません。

低バックラッシ、滑らかな伝達、コンパクトなサイズを兼ね備え、設置スペースに制約のある精密アセンブリに適しています。

この減速機が注目を集め続ける理由

工作機械には、より複雑な部品を、より厳しい公差で、より短い段取り時間で加工することが求められています。

そのため、モーターと負荷の間にあるすべての駆動部品の重要性が高まっています。

わずかな伝達誤差でも、工具先端や回転テーブルでは目に見える形で現れることがあります。

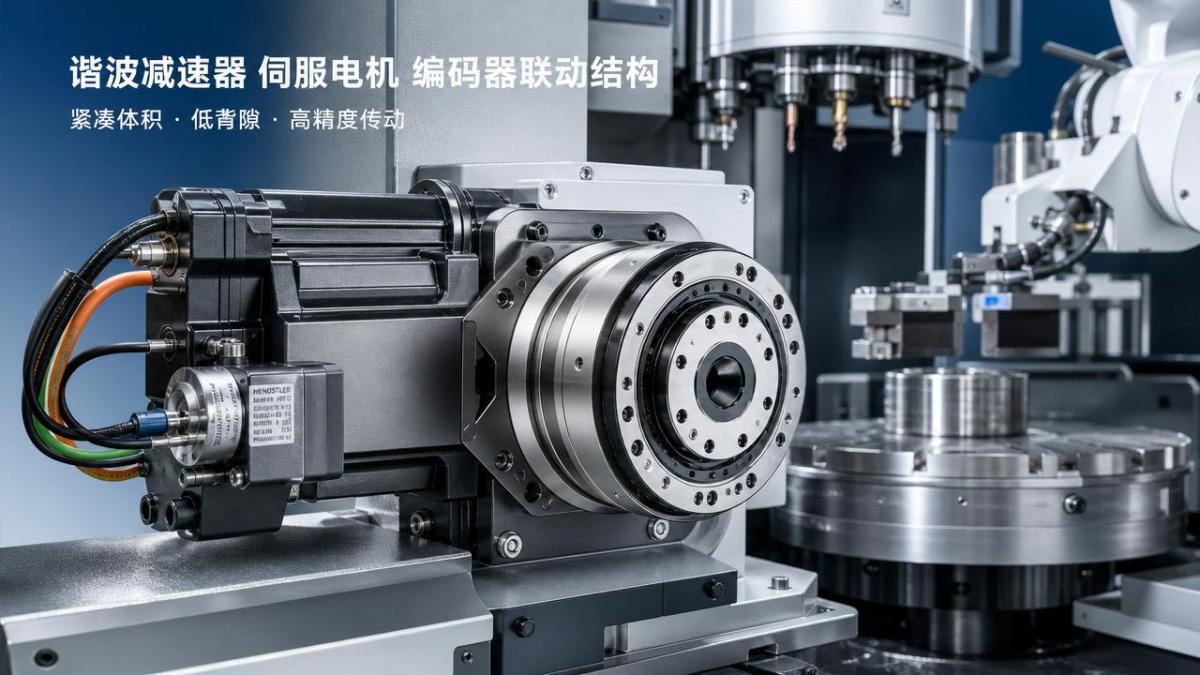

そのため、ハーモニックドライブ減速機はサーボモーター、エンコーダ、ボールねじ、ダイレクトドライブ方式と並んで検討されることが多いです。

また、補助システムでも重要です。

ツールチェンジャー、ロボット搬送セル、検査ステーション、コンパクトな位置決めモジュールは、限られた設置スペースで制御された動作を必要とします。

再現性を維持しながら省スペースを実現する減速機は、こうしたレイアウトで採用しやすくなります。

ハーモニックドライブ減速機を実用面で見ると

ハーモニックドライブ減速機は、単なる剛性の高い歯車かみ合いではなく、弾性変形を利用した精密減速機構です。

基本構成は通常、ウェーブジェネレーター、フレックススプライン、サーキュラスプラインの3つの主要部品で成り立っています。

ウェーブジェネレーターが薄肉のフレックススプラインを楕円形に変形させます。

その形状により、サーキュラスプラインの対向する2か所でかみ合います。

2つのスプラインの歯数がわずかに異なるため、入力回転ごとに小さな相対運動が生じます。

この差によって、コンパクトな構造で大きな減速比が得られます。

簡単な説明はここで終わることが多いですが、実際には次の点がより重要です。

ハーモニックドライブ減速機は、一般的な歯車列よりもスペースを必要としにくい一方で、正確な角度運動、高い再現性、極めて低いバックラッシを実現できます。

低バックラッシがこれほど重要な理由

バックラッシは、軸の回転方向が反転したときに出力が反応するまで遅れることで顕著になります。

輪郭加工、インデキシング、微細な位置合わせでは、この遅れが位置精度への信頼を低下させます。

ハーモニックドライブ減速機は、この遊びを極めて小さく抑えられるため評価されています。

それにより、より滑らかな補間、より安定した姿勢制御、より予測しやすいサーボ挙動を支えます。

他の減速機タイプとの違い

すべての精密システムに同じ伝達方式が必要なわけではありません。

遊星減速機、ウォームギア、サイクロイド減速機、ダイレクトドライブは、それぞれ異なる優先事項に適しています。

ハーモニックドライブ減速機は、より限定的ですが非常に要求の厳しい用途で際立ちます。

言い換えれば、ハーモニックドライブ減速機は、あらゆる軸で常に最有力の選択肢というわけではありません。

特に回転運動や関節運動において、コンパクトさと精度を両立させる必要があるときに有力になります。

精密モーションシステムでの用途

ハーモニックドライブ減速機の価値を理解する最も良い方法は、実際の動作タスクを見ることです。

工作機械の環境では、いくつかの用途パターンが繰り返し見られます。

ロータリーテーブルとインデキシングユニット

高精度インデキシングには、正確な角度位置決めと、多数サイクルにわたる安定した再現性が必要です。

ハーモニックドライブ減速機は、反転時のバックラッシを低減し、テーブルの正確な姿勢制御を支援します。

ツールチェンジャーと補助軸モジュール

主軸まわりのコンパクトな機構には、厳しい設置制約があることが多いです。

こうした場面では、ハーモニックドライブ減速機は大型の代替機構よりも組み込みやすい場合があります。

また、より滑らかな伝達により、インデキシングやアーム回転時の衝撃低減にも役立ちます。

ロボットによる搬入・搬出セル

工作機械は、部品搬送や柔軟な監視作業のためにロボットと組み合わせられるケースが増えています。

多くの多関節ジョイントでは、正確な関節運動が軌道制御と配置精度を向上させるため、ハーモニックドライブ減速機が採用されます。

検査・位置合わせ装置

光学式またはプローブベースの検査システムでは、最小限の動作誤差で正確な姿勢制御が必要です。

ハーモニックドライブ減速機は、設置スペースを大きく増やさずに微細な角度補正を支援できます。

選定前に確認すべきポイント

ハーモニックドライブ減速機は高精度ですが、用途との不一致がないわけではありません。

選定は減速比と定格トルクだけで判断すべきではありません。

• 特に加速・停止時には、連続トルクだけでなくピークトルクも確認してください。
• サーボ性能はシステム剛性に左右されるため、ねじり剛性を確認してください。
• 実運転でのデューティサイクル、反転頻度、衝撃負荷を確認してください。
• 出力側が外部構造を支える場合は、許容ラジアル荷重とアキシアル荷重を確認してください。
• エンコーダ分解能とサーボチューニングを、減速機の実際の精度レベルに合わせてください。
• 保守アクセス、シール性、潤滑寿命、熱条件も考慮してください。

工作機械では、これらの詳細は動作品質以上の意味を持ちます。

長期的な校正安定性、保守間隔、停止リスクにも影響します。

剛性と精度に関する注意点

低バックラッシだからといって、あらゆる負荷条件で完全な剛性があるとは限りません。

切削力や慣性負荷が増える場合は、ねじりコンプライアンスも考慮する必要があります。

そのため、ハーモニックドライブ減速機は、精度面の利点と実際の構造要求とのバランスが取れているときに最も効果的です。

工作機械プロジェクトでの適合性の見極め方

有効な出発点は、紙面上でどの減速機が高性能に見えるかではなく、その軸が何を行う必要があるかを定義することです。

動作がコンパクトで、回転式で、反復性が高く、精度要求が厳しいなら、ハーモニックドライブ減速機は十分に検討する価値があります。

一方、その軸が主に重い切削負荷を受けるなら、別の伝達方式のほうが適しているかもしれません。

通常、比較時には次の点を確認します。

• 軸やジョイント周辺の設置スペースは限られていますか?
• 反転時にほぼゼロのバックラッシが必要ですか?
• その軸はインデキシング、姿勢制御、微細な角度補正を行いますか?
• 負荷ピークは長寿命を確保できる程度に十分管理されていますか?
• ダイレクトドライブや遊星方式のほうが、コスト性能のバランスが良くなりますか?

この進め方なら、議論を実践的に保てます。

最高精度の選択肢だからという理由だけでハーモニックドライブ減速機を選ぶことを避けられます。

評価のための明確な次のステップ

ハーモニックドライブ減速機は、特定のモーション課題に対する精密ツールとして理解するのが最適です。

その最大の価値は、スペースが限られ、バックラッシを最小限に保つ必要があり、動作の再現性が性能に直接影響する場面で発揮されます。

工作機械設備では、より良いインデキシング、よりクリーンな軸応答、切削工程まわりのより安定した自動化につながります。

最も有効な次の手順は、各軸の実際の負荷、速度、剛性、位置決め要件を整理することです。

それらの条件が明確になれば、ハーモニックドライブ減速機と遊星方式やダイレクトドライブ方式を比較する判断は、はるかに信頼性が高くなります。

このような体系的な評価により、その減速機が精度面の優位性なのか、省スペース解決策なのか、あるいはその両方なのかが明らかになることが多いです。
