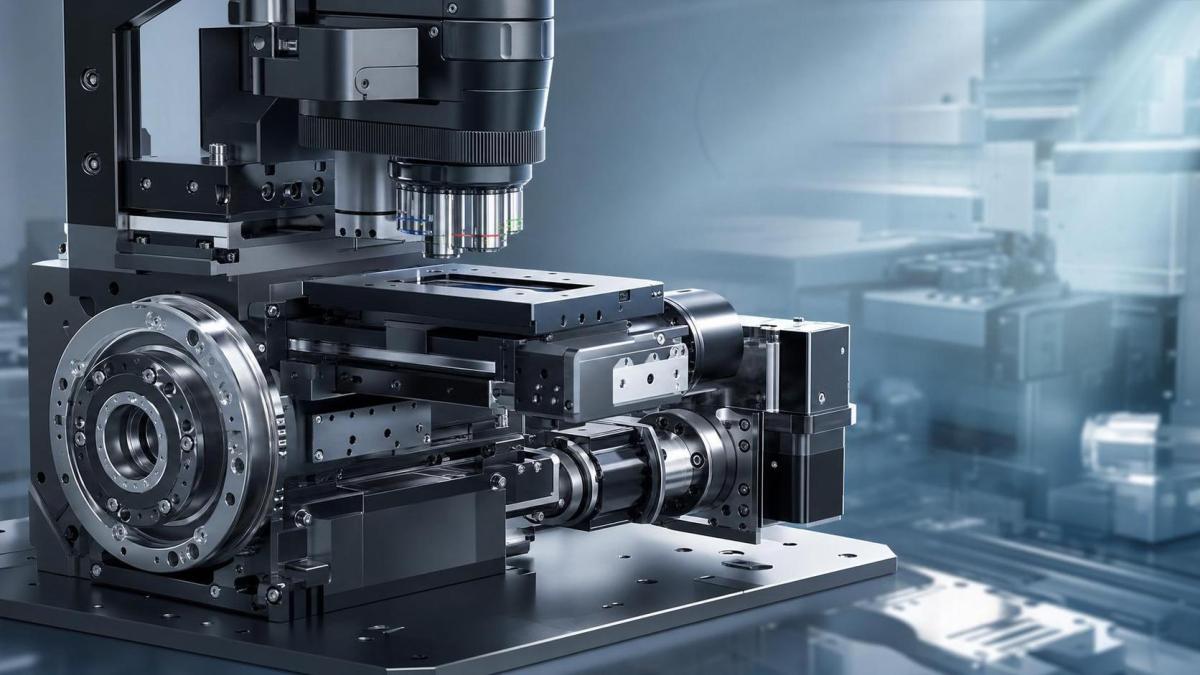

光学顕微鏡用プラットフォームの性能向上にハーモニックドライブアクチュエーターが役立つ理由

精密机床设备中，Harmonic Drive Actuators正逐渐成为提升显微镜光学平台性能的关键解决方案。其紧凑设计、高定位精度和近乎零背隙，有助于增强稳定性、降低振动，并支持更平稳的运动控制。对于需要可靠成像和可重复微调的应用，这类执行器具有值得探索的明确性能优势。

为什么这对显微镜光学平台很重要

搜索这个主题的用户通常首先想要一个实用答案：谐波传动执行器是否能显著提升显微镜光学平台性能，还是只是另一种高端运动选项？

简短的答案是肯定的，尤其是在平台必须在频繁微调或自动扫描条件下实现可重复定位、低振动、紧凑集成和稳定成像时。

显微镜光学平台对哪怕是轻微的传动误差、背隙、共振和不一致运动都非常敏感。微小的机械缺陷很快就会表现为图像模糊、对焦不稳或测量结果不可靠。

这就是为什么在机床相关光学系统中，执行器选型如此重要。传动装置不仅是一个运动部件；它会直接影响精度、产能以及对检测质量的信心。

读者真正想评估的是什么

大多数目标读者并不是在寻找谐波传动技术的教科书定义。他们通常是在比较一个本身就有严格性能约束的平台所适用的运动解决方案。

他们想知道，这种执行器类型是否能够解决实际工程问题：传动损失、安装空间受限、微调不稳定、维护成本更高，以及在重复运动循环中成像不一致。

他们也会关注决策的商业层面。更高的运动精度很重要，但前提是它能带来更低的错误率、更少的停机时间、更容易的集成，或者更高的输出质量。

因此，有价值的讨论不应停留在抽象层面，而应聚焦于谐波传动执行器如何随着时间推移影响定位、结构设计、光学稳定性、系统可靠性和整机性能。

谐波传动执行器如何提高定位精度

定位精度是显微镜光学平台采用谐波传动执行器的最重要原因之一。光学任务通常需要以极小步进移动，同时保持目标位置高度可重复。

传统传动方案可能因背隙、弹性变形，或换向时响应不一致而引入累积误差。在显微镜工作中，这种误差会立即体现在图像对准或焦点重复性上。

谐波传动机构之所以受重视，是因为它能在紧凑结构中提供高减速比，同时保持极低的背隙。这使得精细定位和修正循环中的运动行为更加可预测。

对于自动检测、晶圆观察、工具校准或实验室成像系统而言，这种可预测性有助于平台在重复操作中以更高一致性回到同一点位。

更好的重复定位性也减少了控制软件中频繁补偿的需要。工程师仍然可以使用校准流程，但机械基准已经更稳定，也更容易管理。

为什么近乎零背隙比许多买家预期的更重要

背隙常被当作一项规格参数来讨论，但在显微镜光学平台中，它会带来直接的运行后果。即使传动响应中存在极小间隙，也会干扰微调和图像定位。

当平台改变方向时，背隙会在电机输入与实际工作台响应之间形成延迟。该延迟可能导致在精细对焦或扫描路径中出现过冲、再修正和定位不一致。

近乎零背隙能显著减少这一死区。操作员或控制系统会获得更直接、更线性的响应，从而改善手动操作手感和自动轨迹控制。

这对于边缘检测、表面分析、缺陷检测和多点图像采集等任务尤为重要。响应更快的平台有助于获得更干净的数据采集结果，并降低累积对准误差的风险。

从实际角度看，近乎零背隙会提升信心。工程师花在排查看似由软件或传感器引起、实则来自机械间隙的运动异常上的时间更少。

振动控制与成像稳定性

显微镜光学平台不仅需要准确运动，还需要稳定运动。即使运动到达正确位置，但若激发振动，仍会损害成像性能和测量精度。

谐波传动执行器在这方面有所帮助，因为其紧凑的传动结构能够支持更平顺的运动曲线和更紧凑的机械布局。这通常有助于降低平台组件之间的振动传递。

在高倍率条件下，降低振动尤为重要。在该级别下，微小扰动就可能造成图像抖动、焦点波动，或使测量基准不稳定，从而削弱所采集数据的价值。

在生产环境中，振动控制也会影响产能。如果系统在每次运动后都能更快稳定，显微镜就可以在更短时间内完成移动、稳定和图像采集。

这意味着收益不仅是技术层面的。更好的阻尼和更快的稳定时间可以支持更高效的检测循环，同时不牺牲图像质量，这在工业机床工作流程中非常重要。

紧凑设计解决了实际集成问题

另一个主要优势是安装布局效率。显微镜光学平台通常安装空间有限，因为需要容纳镜头、传感器、照明模块、载台、电缆走线以及防护结构。

笨重的传动系统可能迫使设计在其他方面做出妥协。它可能扩大平台占地面积、使光路更复杂，或增加结构外伸从而削弱刚性。

谐波传动执行器在紧凑尺寸内提供高扭矩密度和良好的减速性能。这使设计人员能够更自由地构建精密运动系统，而不会让平台变得不必要地庞大。

紧凑集成还能改善线缆管理，并减少运动部件与固定部件之间的干涉。这在将光学运动与旋转工作台、倾斜轴或中空走线需求相结合的系统中特别有用。

在某些情况下，像Easy Installation Large Hollow Shaft Structure Harmonic Drive这样的产品具有吸引力，因为中空轴布局可以简化电缆、气管或光学元件的布线。

这些执行器如何支持更平稳的运动控制

运动质量不仅关乎最终位置，到达该位置的路径同样重要，尤其是在自动显微成像中，扫描、分度和同步运动是日常操作的一部分。

谐波传动执行器有助于实现更平稳的加减速行为，因为它们非常适合高精度伺服控制。这使轨迹执行更稳定，也更容易调校。

更平稳的控制可减少突发机械响应，从而保护精密光学组件，并提升重复扫描模式中的一致性。其结果通常是更好的图像拼接和更可靠的坐标映射。

它同样有利于使用半自动系统的操作员。响应平顺的平台更易于使用、更值得信赖，也更不容易产生需要大量修正、从而拖慢生产效率的工作流程。

对于设备制造商而言，这还可以缩短调试时间。机械稳定的传动系统通常比后期补偿不规则驱动行为更容易完成控制器调校。

性能提升在日常运行中体现在哪里

谐波传动执行器的价值，在日常使用中比在理论中更容易体现。实际运行中，用户首先会注意到图像一致性、对焦重复性和运动平顺性的提升。

维护团队可能会注意到关于漂移、平台响应不一致或无法解释的对准偏差的投诉减少。工艺工程师可能会发现，较长生产周期内的检测数据更加稳定。

管理者通常更关注另一层价值：返工更少、运动重新校准导致的停机更少，以及对光学平台能够长期保持规格的信心增强。

这些优势在显微镜平台用于工具检测、微特征验证、精密零件测量或高价值零部件质量控制的环境中尤为重要。

在这些场景下，更好的运动性能不是附加功能，而是直接支持输出质量、运行稳定性以及在不同批次之间保持可重复标准的能力。

选择之前需要检查什么

并非每个谐波传动执行器都能自动带来相同结果。买家应评估完整的应用场景，而不是仅凭减速比、尺寸或样本中的精度声明做决定。

首先要从负载特性入手。评估有效载荷、偏心质量、工作循环、运动频率、加速度曲线，以及任何可能影响平台刚性或轴承寿命的外部作用力。

然后检查所需的定位性能。明确实际重复定位目标、允许的稳定时间、可接受的振动水平，以及对对焦、扫描或测量任务所需的精度要求。

集成细节同样重要。安装约束、中空轴需求、电缆走线、热条件、编码器兼容性以及控制器匹配，都会比许多团队预想的更大程度地影响实际性能。

在生产设备项目中，安装便利性也可能很重要。像Easy Installation Large Hollow Shaft Structure Harmonic Drive这样的解决方案，在内部走线和紧凑布局是优先事项时，可能会降低装配复杂度。

什么时候谐波传动执行器可能是最佳选择

当光学平台需要在有限空间内同时实现高减速比、低背隙和稳定微动时，它们尤其有效。

当图像质量依赖于运动后的快速稳定，或者应用涉及重复换向、会暴露传统传动系统背隙问题时，它们也是很强的选择。

对于机床相关的显微镜设备，这通常包括刀具边缘检测、精密对准系统、坐标成像工位以及自动光学测量平台。

不过，最佳选择仍取决于系统架构。如果运动轴负载较轻且精度要求一般，更简单的方案可能已经足够，而且更经济。

关键在于让执行器性能与误差成本相匹配。在高精度光学平台中，不稳定运动造成的成本通常远高于不同传动方案之间的价格差异。

结论

谐波传动执行器通过解决最关键的问题来提升显微镜光学平台性能：精度、背隙、振动、紧凑性以及可控的运动行为。

对于评估升级是否值得的读者来说，答案取决于应用敏感度。在成像可靠性和可重复微调至关重要的系统中，这种性能优势是相当明显的。

与其把执行器看作普通机械部件，不如把它视为光学稳定性和检测质量的核心贡献者。这种视角会带来更好的设计决策。

在充分考虑负载、控制、集成和平台动态的前提下，谐波传动执行器可以在技术性能和运行价值上都带来可衡量的提升。
