ベッドサイド理学療法ロボットに力制御式関節モジュールが必要な理由

セラピーロボットが販売するのはロボットアームではなく、人の身体に加える力です。圧力、リズム、深さが治療処方であり、位置制御ではこれらを実現できません。軟部組織は変形しやすく、時間とともに特性が変化するため、同じ位置指令でも筋肉と骨では接触力に数倍の差が生じます。力制御ハーモニック関節モジュールは、接触力を閉ループ制御の変数にします。これは、治療量の再現性、人との安全な接触、セラピストの手技の習得可能性を実現する唯一の方法です。ベッドサイド型セラピーロボットの設置写真を起点に、本記事では構成を読み解き、力制御が不可欠な5つの理由を示し、HONPINEのTCHLとHAGの選定基準を項目ごとに整理するとともに、フレームサイズを選定するためのトルクセンサー分解能の予算を提示します。

1. 装置を読み解く：これはどのようなロボットか？

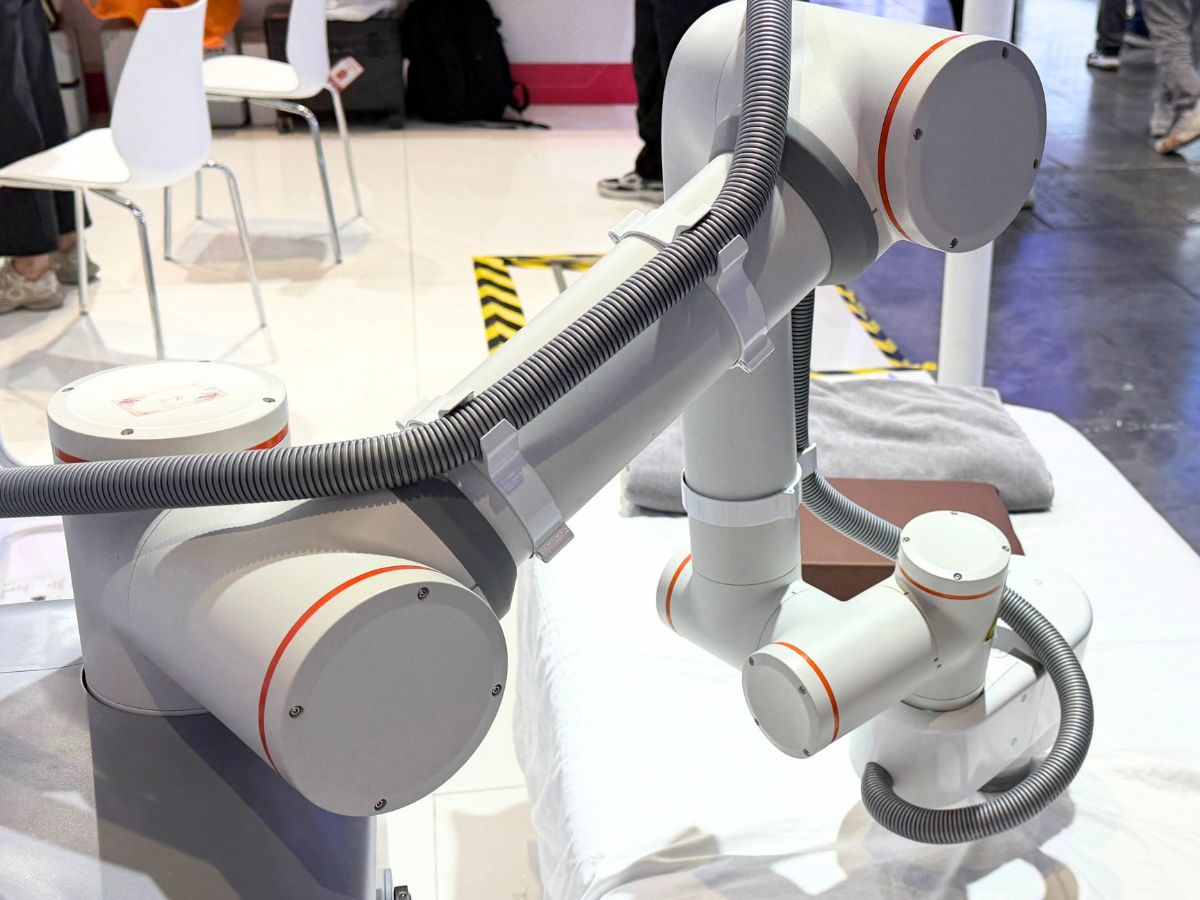

現場の写真1枚から、選定に重要な情報の大半を読み取れます。この装置は、セラピーベッド上で動作する6～7自由度の垂直多関節アームで、大径の一体型関節モジュールを採用しています。ここで求められるのは高い動特性ではありません。低速、接触状態の維持、長時間のセッションが使用条件です。写真から分かる課題は、複数の関節にわたって外付けのコルゲートチューブが配線されていることです。これは実際の統合上の課題であり、中空径の大きなシャフトを選ぶ理由になります。以下の読み取りは、選定方法を説明するための目視推定であり、当該装置の実際の設計パラメーターではありません。

2. セラピーロボットに力制御が不可欠な5つの理由

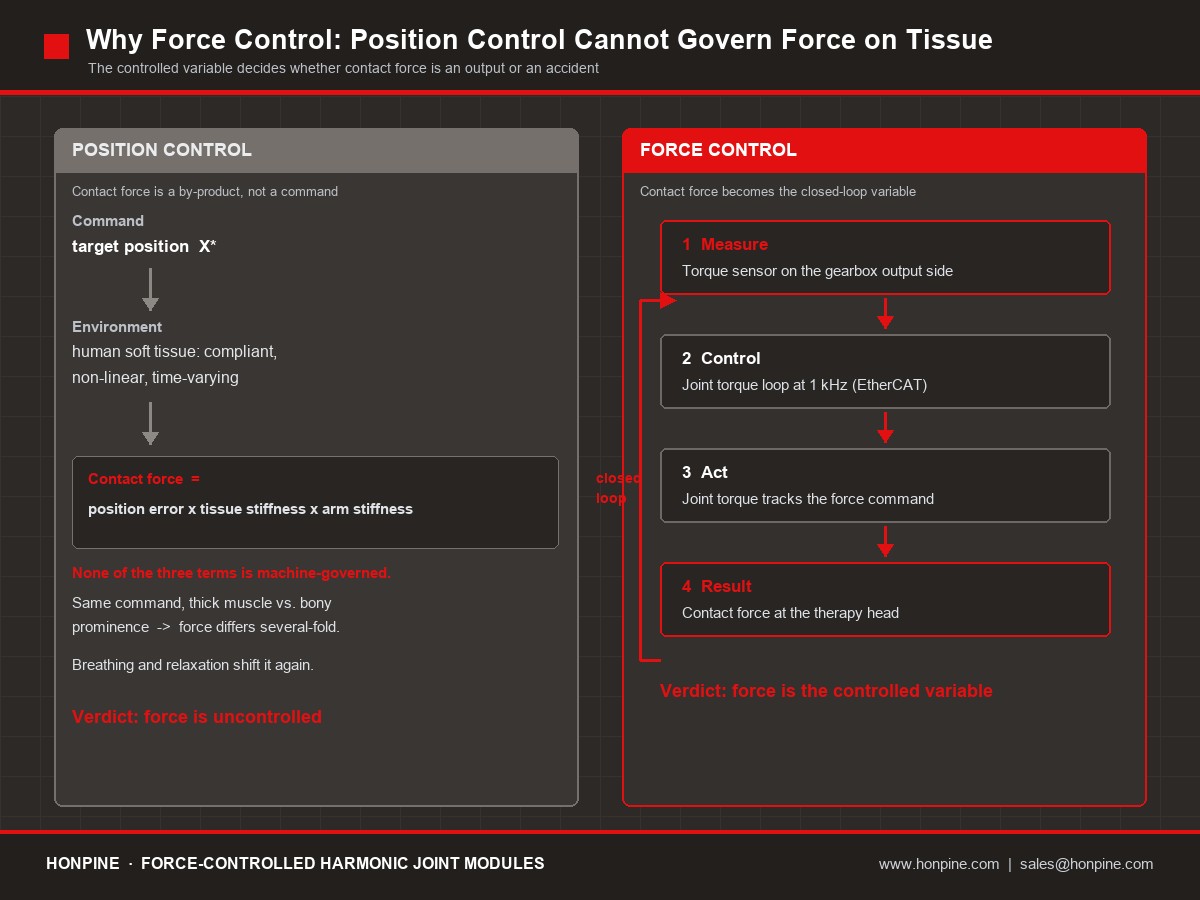

2.1 剛性のパラドックス：位置制御では変形しやすい組織に加わる力を制御できない

位置制御は、剛体で変形しない環境を前提とします。人の軟部組織はその正反対で、剛性が低く、非線形で、時間とともに特性が変化します。同じ位置指令でも、厚い筋肉と骨の突出部では接触力に数倍の差が生じます。また、呼吸や患者の力の抜き具合によって、位置が変わらなくても力は変化します。位置制御下の接触力は、位置誤差×環境剛性×アームの等価剛性で決まりますが、この3つのいずれも機械側では制御されません。

力制御では、制御対象を位置から力に切り替えるため、接触力が閉ループ制御の対象になります。人の身体に加える力を制御の責任範囲にできるのは、この制御アーキテクチャだけです。

2.2 治療量の定量化：力が処方であり、再現性が必要

徒手療法の臨床パラメーターは、力（または圧力）、頻度、時間、深さです。セラピーロボットが提供する価値は、力の標準化と再現性のある治療です。同じ処方であれば、初回でも10回目でも、担当セラピストやクリニックが異なっても、同じ感覚でなければなりません。力のフィードバックループがなければ、「治療量」はソフトウェア上の数値にすぎず、物理的な事実ではありません。

2.3 人との接触における安全性：衝突検知と安全停止は適合性の最低条件

患者は予告なく動いたり、せき込んだり、寝返りを打ったりします。トルクセンサー付き関節は、関節トルク残差の監視によりアーム全体の衝突検知を可能にし、STO（安全トルク遮断）と組み合わせることで、異常な接触を安全トルク遮断による停止につなげます。これは人と接触するあらゆる状況に入るための安全上の基盤です。ISO 10218とISO/TS 15066は協働ロボットの参照規格となります。一方、医療機器に分類される装置では、IEC 60601およびISO 14971に基づくリスクマネジメントが必要です。認証に関する判断は、本記事ではなく認証機関が行います。

2.4 手動ガイドによる教示：セラピストの手技を再現可能にする

現在、手技は熟練セラピストの手に委ねられています。そのため、製品化の方向性は明確です。セラピストがアームを動かして軌道と力を記録し、その後に再生します。手動ガイドには、関節をゼロ力モードまたはコンプライアンスモードで動作させる必要があり、これはトルク閉ループ制御の直接的な用途です。力制御がなければ、アームは動かせないか、わずかに押しただけで衝突します。

2.5 補償と個体間の一貫性

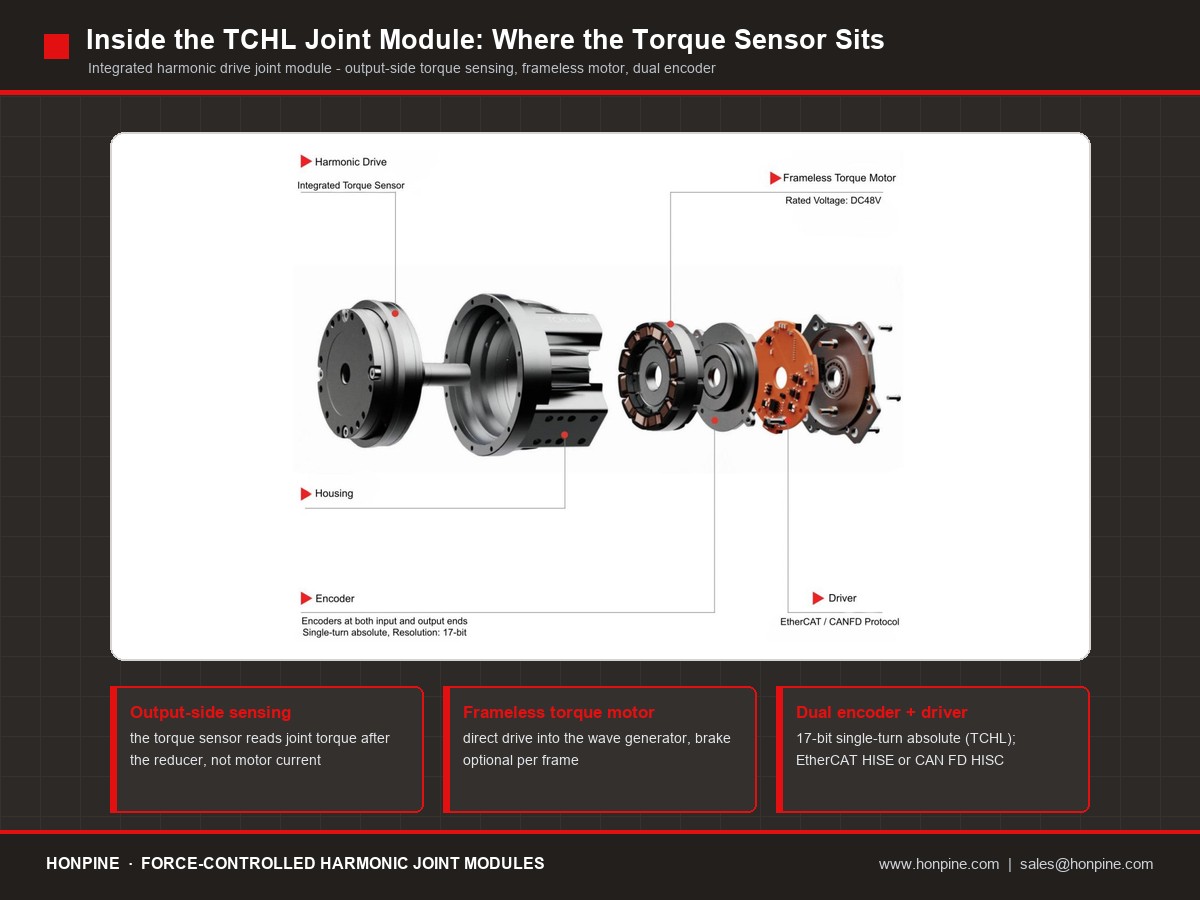

ハーモニック関節には摩擦とヒステリシスがあり、アームの姿勢が変わるたびに重力トルクも変化します。測定した関節トルクは、重力および摩擦のフィードフォワード補償に使うデータです。補償が不適切だと、機械側の影響が先端力の精度を損ないます。また、各モジュールに添付される剛性とヒステリシスの校正記録が、量産品の「どのロボットも同じ感触」を実現する鍵です。

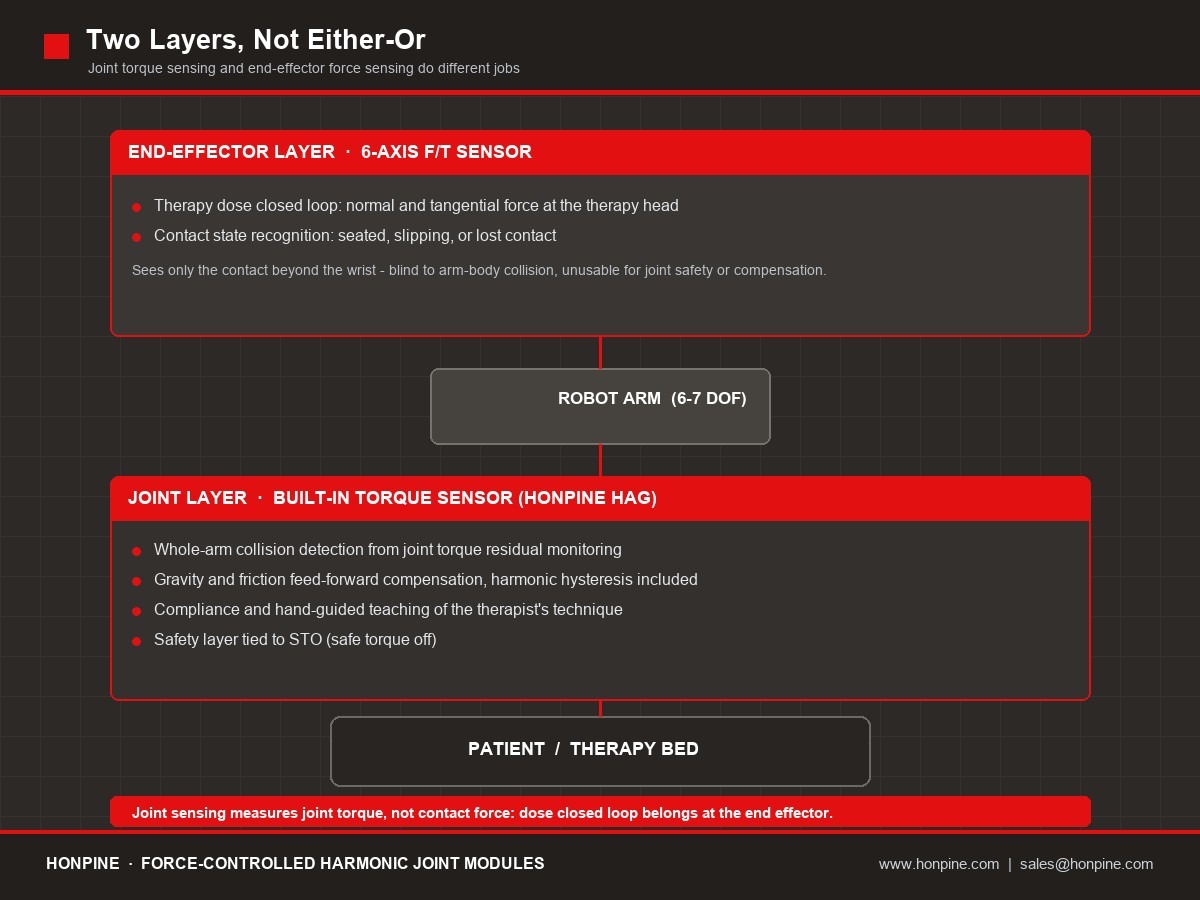

3. 二者択一ではなく二層構成：関節トルク検出とエンドエフェクターの力検出

仕様策定でよくある誤りは、関節トルク検出と手首の力／トルクセンサーを代替手段として扱うことです。両者は役割の異なる2つの層であり、セラピーロボットにはどちらも必要です。関節層が測定するのは関節トルクであって接触力ではありません。リンク長と姿勢を使った換算が必要で、重力、慣性、ハーモニック機構の摩擦の影響も受けるため、測定値をそのまま「マッサージ力」とみなすと実際の誤差が生じます。エンドエフェクター層が検出するのは手首より先の接触のみで、アームと身体の衝突は検出できず、関節の安全制御や補償にも使えません。

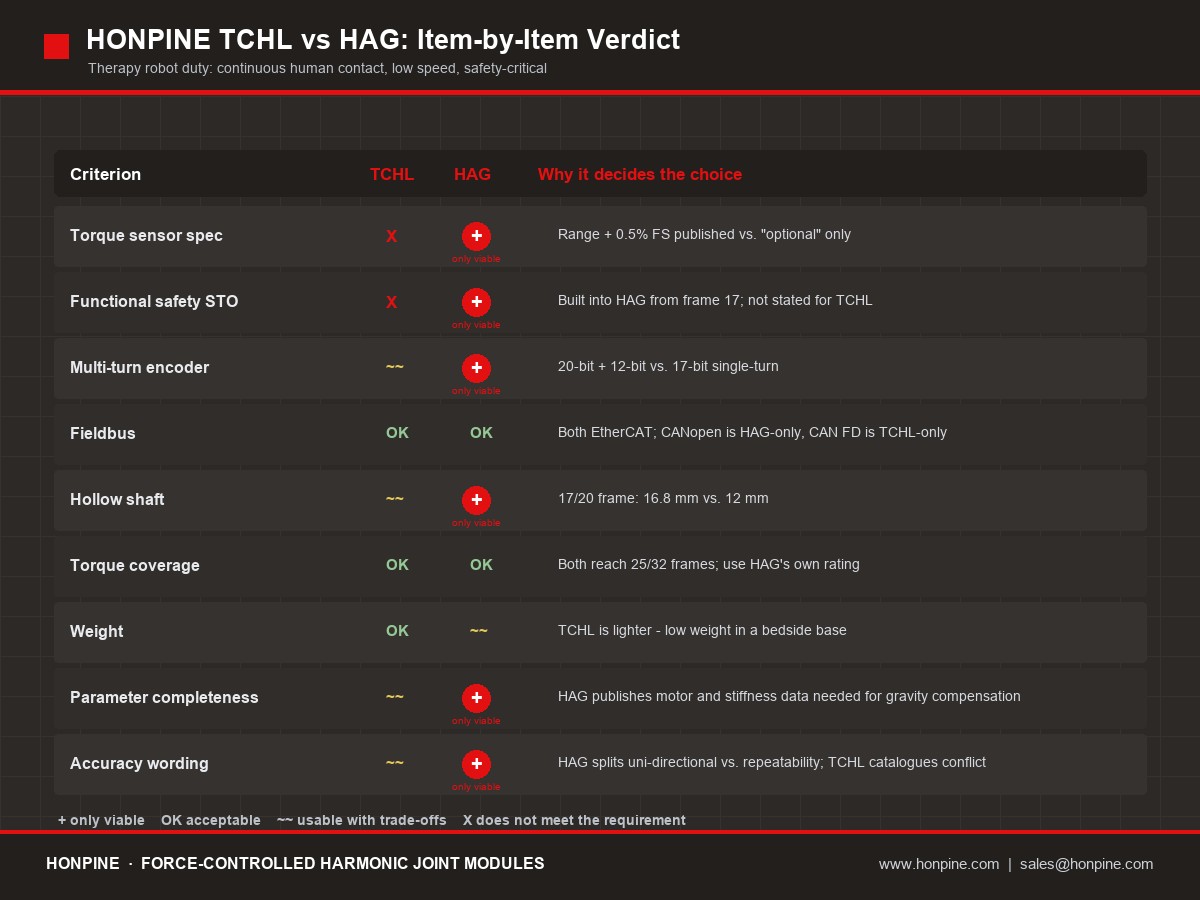

4. TCHLとHAGの比較：セラピーロボット向けの項目別評価

HONPINEのTCHLとHAGは、世代の異なる製品ではなく、同一プラットフォーム上の2つの製品仕様です。TCHLは海外販売チャネル向けの軽量・コンパクトシリーズで、HAGは機能安全を備えた高集積シリーズです。どちらもトルクセンサーをオプションで選択できます。評価の分かれ目はここです。

4.1 HAGが明確に優位な点

4.1.1 公開されたトルクセンサー仕様に基づく保証

力制御製品は、「分解能はいくつか」という問いに書面で答えられなければなりません。HAGではフレームごとのレンジとフルスケールの0.5%という非直線性が公開されているため、分解能を提示し、校正し、根拠を示せます。TCHLの公開情報は「オプション」のみです。製品価値のすべてが力にかかっている以上、仕様が明示されていないセンサーは重大な欠点です。

4.1.2 機能安全の基盤となるSTOを内蔵

人との物理的な接触には、ソフトウェアに依存しない安全上の基盤が必要です。HAGはフレーム17以上でSTOを内蔵しており、衝突検知を安全トルク遮断による停止につなげられます。採用を決める前に、フレームごとの安全レベルと認証状況を書面で確認してください。

4.1.3 患者の位置復帰に役立つ多回転アブソリュートエンコーダー

診療中に非常停止や停電が発生しても、患者はベッド上にいます。シングルターンのアブソリュートエンコーダーでは、アームの下に人がいる状態で原点復帰が必要になります。HAGの12ビット多回転エンコーダーなら、その手順を完全に省けます。

4.2 TCHLが適するケース

質量が最優先となる用途、つまりウェアラブル構造や飛行体、作業者が持ち運ぶ携帯機器では、TCHLが引き続き適した選択肢です。また、ホストコントローラーがCAN FDを使用する場合にも適しています。ベースが固定式または車輪付きのベッドサイド型セラピーロボットでは、重量は最優先の制約ではないため、TCHLの主な利点は当てはまりません。

5. フレーム選定と力制御の分解能予算

5.1 公開されているHAGセンサーのレンジと分解能

非直線性はフルスケールに対する値で示されるため、分解能はレンジ×フルスケールの0.5%です。実務上の原則は明快です。使用トルクに近いレンジを選んでください。レンジを大きくしすぎると分解能が低下します。500 N.mセンサーの分解能は2.5 N.mで、25 N.mセンサーより20倍粗くなります。

5.1.1 計算例：先端力から関節トルクへ

徒手療法における法線方向の力10～50 Nを、手首のモーメントアーム約0.10～0.20 mで受けると、手首のトルク信号は1～10 N.mになります。上表と比較すると、HAG-17の分解能0.375 N.mは先端力で約2～4 Nに相当します。5 N刻みの処方に使うには実用可能ですが、余裕は大きくありません。また、関節の測定値には重力、慣性、ハーモニック機構の摩擦とヒステリシスの影響も加わります。

5.2 明記すべき限界：関節検出だけでは治療量の閉ループ制御にならない

関節レベルのトルクセンサーだけでは、治療量の閉ループ制御は実現しません。適切な構成は二層です。安全性、衝突検知、補償には関節トルク検出を、治療量にはエンドエフェクターの力検出を使います。この限界を明確にすることが、信頼できる仕様とマーケティング上の主張を分ける点であり、部品表に手首のF/Tセンサーを残すべき理由でもあります。

6. HAGを適切に導入するための発注・検証チェックリスト

6.1 発注前

1. フレームごとのSTO。型式コードHAG-XX T-XXX-DC1-02-B-Eの該当フレームにSTOが実装されているかを確認し、安全レベル（SIL/PL）と認証状況も問い合わせてください。HONPINEの資料ではSTOに関する記載に矛盾があります（HAU-14は「非搭載」、HAG-14は「内蔵」）。そのため、書面での確認が必要です。

2.公開数値の測定条件。HAGにはT（センサー付き）とN（センサーなし）の構成がありますが、カタログにはパラメーター表が1つだけ掲載されています。定格トルクとピークトルクがトルクセンサー付きとなしのどちらで測定されたか、書面で確認してください。

3.センサーの動特性。帯域幅、ヒステリシス、熱ドリフトを確認してください。セラピーは長時間連続して行われるため、ドリフトによって30分後の測定値が1分後と一致するかどうかが決まり、帯域幅によって実現可能なコンプライアンスループの上限が決まります。

4.トルク測定値のバスへの出力方法と出力頻度。力制御ループをドライブ内部とホストのどちらで実行するかを決めてください。1 kHz未満の制御では、センサーの出力レートを制御周期に合わせる必要があります。EtherCAT版を推奨します。

6.2 出荷前

5. 工場校正記録。モジュールごとの剛性、ヒステリシス、ゼロドリフトの校正レポートを求め、コントローラーからこれらのパラメーターを読み取って補償に使えることを確認してください。これは、量産納入で「どの機体も同じ感触」を確保するための手段です。

6.ベンチ検証項目。室温時およびウォームアップ後の先端力ステップ応答と定常精度、STOと組み合わせた衝突検知のしきい値および応答時間、手動ガイドの操作感、100万サイクル後の精度低下を確認してください。

7.適合性確認の手順。装置が医療機器規制の対象となる場合は、IEC 60601およびISO 14971に基づいてリスクマネジメントを実施してください。本記事は認証の根拠ではありません。専門機関の判断が優先されます。

7. 1ページでまとめる結論

力制御が必要な理由。セラピーロボットが人の身体に加えるのは力であり、人の身体は変形する接触対象であるため、位置制御では力を制御できません。力制御は付加価値の選択肢ではなく前提条件です。治療量、安全性、手技の教示はいずれも力制御を基盤とします。

TCHLかHAGか。HAGです。この用途で重要な3つの点において、明確な利点があります。保証可能な力仕様（公開レンジと0.5%の非直線性）、STOによる機能安全の基盤、そして患者の位置を復元できる多回転アブソリュートエンコーダーです。ベッドサイド型装置ではTCHLの軽量性は重要度が低く、仕様非公開のセンサーは力制御製品にとって重大な欠点です。

導入方法。手首にHAG-17、肘にHAG-20、肩にHAG-25を基本構成として選び、各関節の使用トルクに対してレンジの余裕を確認します。安全性とコンプライアンスには関節トルク検出を、治療量にはエンドエフェクターの力検出を用いる二層構成にし、発注を確定する前にセクション6の7項目を完了してください。

出典と確度

免責事項

· 構成（自由度、関節径、リーチ、トルク区分）に関する読み取り値は、目視による推定であり、撮影された装置の実際の設計パラメーターではありません。選定方法の説明を目的とするものであり、当該モデルに関する技術的結論として提示してはなりません。

·メーカーの数値は、内部に複数の不整合があるカタログに基づいています。本記事では、特定の数値を無断で採用していません。外部に確約する前に、最新版の仕様書とメーカーによる書面確認に基づいてください。

·セラピー装置が医療機器に分類される場合、安全性と適合性（IEC 60601シリーズ、ISO 14971など）は専門の認証機関が判断します。本記事は認証の根拠ではありません。
