五軸CNC加工を支える高精度ギアボックス: RVギアボックス減速機, ハーモニックドライブ減速機

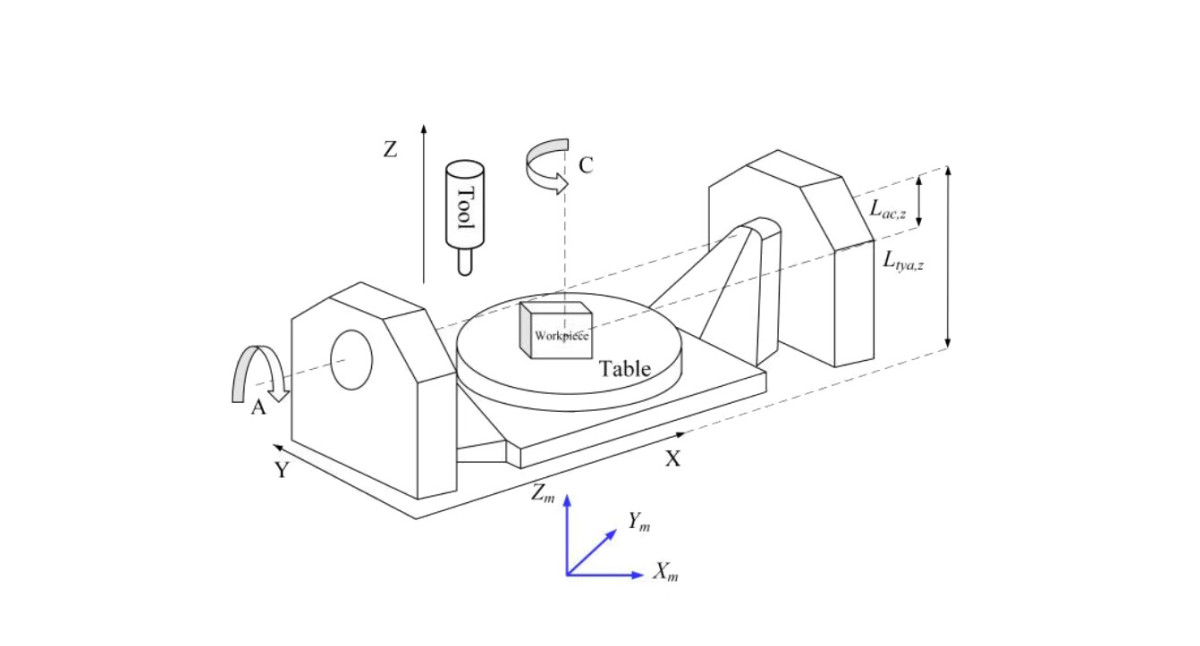

五軸CNC加工は、3つの基本的な直線座標軸 (X, Y, Z) に2つの回転軸 (A軸、B軸、C軸の任意の組み合わせ) を追加した多軸CNC加工方式です。 5つの軸すべて (3つの直線軸と2つの回転軸) が同期して動くことを五軸連動加工と呼びます。 2つの回転軸を位置決めして工具の姿勢角度を固定に保ちながら、3つの直線軸を移動させる加工方式は、五軸割り出し加工と呼ばれます。 五軸回転テーブルは、五軸CNC加工技術を実現するための中核部品です。 精密減速機は、サーボモーターの高速・低トルク出力を低速・高トルクの動きに変換し、切削負荷要件を満たします。 RV減速機ギアボックスの多段歯車構造は、高負荷切削時の衝撃に耐え、振動を低減します。 ハーモニックドライブ減速機は、弾性変形または予圧構造によってゼロバックラッシ伝達を実現し、位置決め精度を確保します。

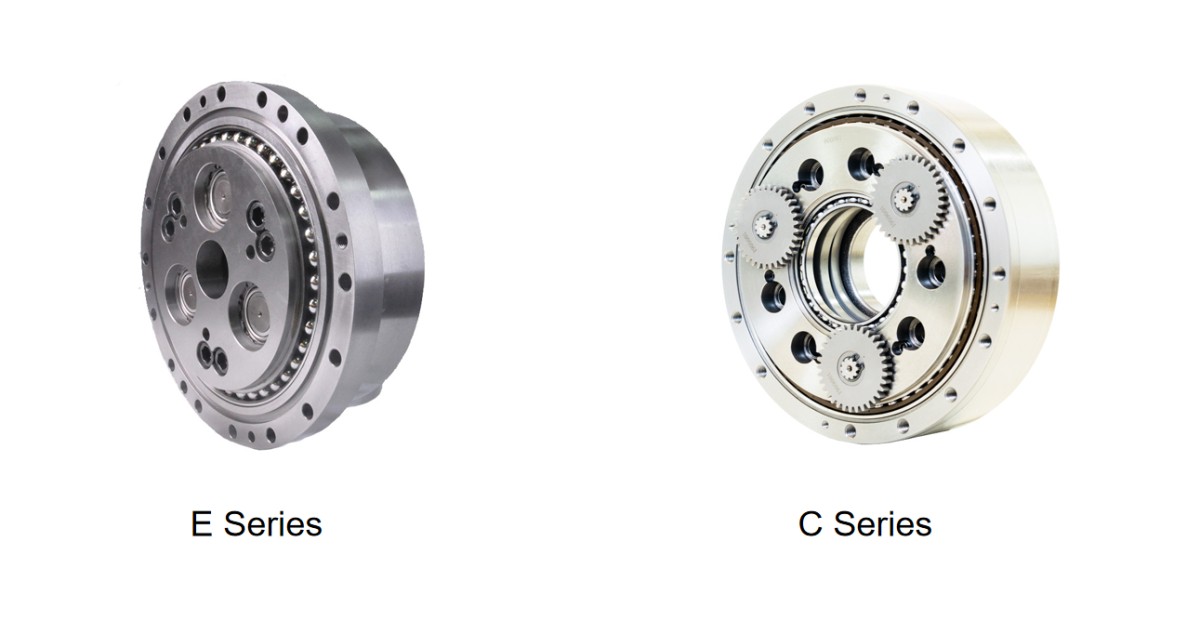

五軸回転テーブル工作機械におけるRV減速機ギアボックスの用途:

RV減速機ギアボックスは、高剛性、高トルク容量、長寿命を備えているため、C軸およびB軸の駆動によく使用されます。 RV減速機ギアボックスは、高負荷切削時における安定性と高精度を確保します。 一部のハイエンド製造分野では、RV減速機ギアボックスの性能が工作機械の加工限界を左右し、例えば航空機エンジンブレード加工などが挙げられます。

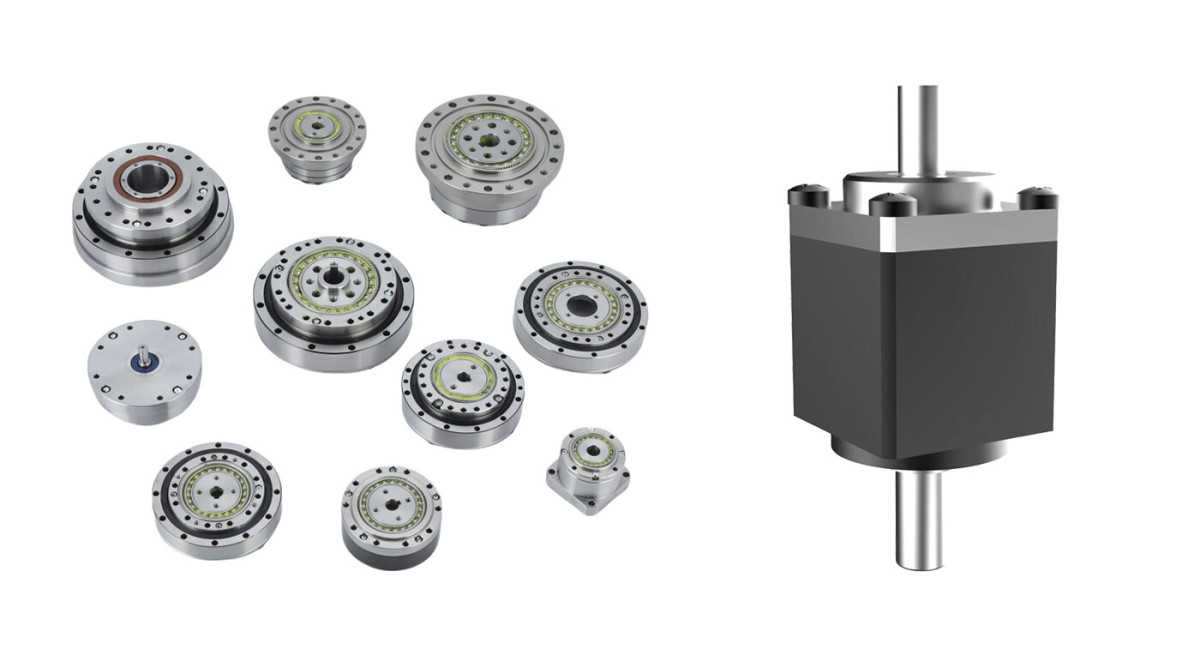

五軸回転テーブルにおけるハーモニックドライブ減速機の用途:

ハーモニックドライブ減速機は、ゼロバックラッシ、高精度、コンパクトで軽量な設計、高い伝達効率を備えているため、五軸回転テーブルのA/C軸によく使用されます。 一部の軽量型五軸工作機械では、五軸彫刻フライス盤や医療機器加工機などでB軸にも使用されます。 加工精度は、CNC工作機械の性能を測る重要な指標です。 ハーモニックドライブ減速機は、その高精度および軽量という特性により、医療、光学、3C産業などの精密加工分野において欠かせない選択肢となっています。

ハーモニックドライブ減速機とRVギア減速機の違い

精密減速機ギアボックスは五軸回転テーブルの中核伝達部品であり、工作機械の加工精度、動的応答、負荷容量に直接影響します。 RV減速機ギアボックスとハーモニックドライブ減速機は、それぞれ重負荷伝達用途と精密伝達用途で主導的な役割を果たします。 この2つは、高級CNC工作機械向けのハイブリッド駆動ソリューションを実現するために併用されることがよくあります。
