特定の用途に基づいて最適なハーモニックドライブギアボックスを選定する方法

機械エンジニアがハーモニックドライブ ギアボックスを選定する際、通常はその性能特性と使用環境を評価し、図面および主要仕様を通じて最適なモデルを確認します。

これらの基本パラメータに加えて、慎重に検討すべき追加の詳細が数多くあります。

1. ハーモニックドライブのトルク要件を十分に考慮する

顧客のモデル選定を支援する際、HONPINEのエンジニアリングチームは通常、ハーモニックドライブが連続運転中の負荷に耐えられるよう、20%–30%のトルク余裕を確保します。

実際の用途では起動、緊急停止、短時間の衝撃負荷がしばしば発生するため、最大トルクを考慮することも重要です。

頻繁な加減速や高慣性負荷を伴うシナリオでは、ハーモニックドライブ固有のトルクリップル特性が影響を受ける可能性があります。過度なトルク変動は、結果として位置決め精度を低下させることがあります。

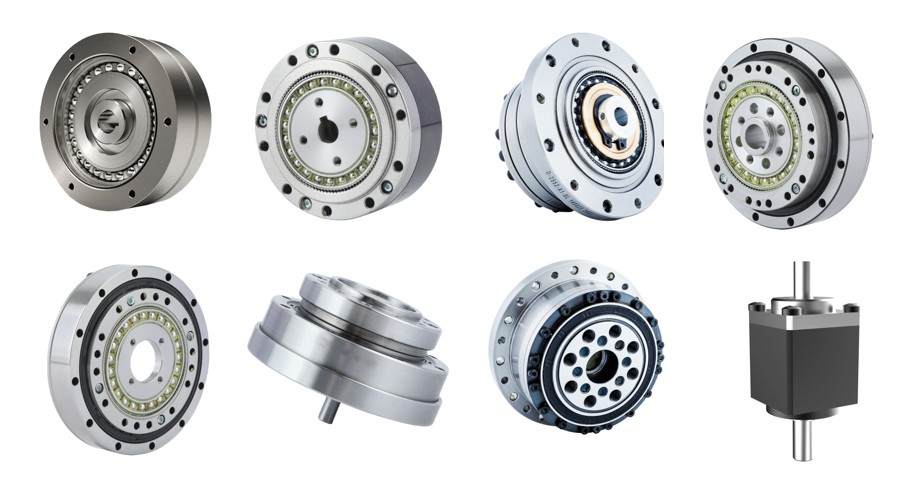

2. 使用環境に適した最適なハーモニックドライブ構造を選択する

カップ型ハーモニックドライブ

高精度が求められるロボット関節や医療機器で使用される場合、通常はカップ型ハーモニックドライブが優先されます。

ハット型ハーモニックドライブ

工作機械や高負荷用途では、より高い剛性を備えたハット型バリエーションが推奨されます。

中空軸設計ハーモニックドライブ

より高い自由度を必要とするロボット用途では、中空貫通設計が推奨されます。これによりケーブルを中心部に通すことができ、配線の曲げ、干渉、断線のリスクを低減できます。

パンケーキ型ハーモニックドライブ

ロボットの末端軸関節のように、スペース制約が重要な要因である場合、超薄型パンケーキハーモニックドライブが理想的な選択肢です。

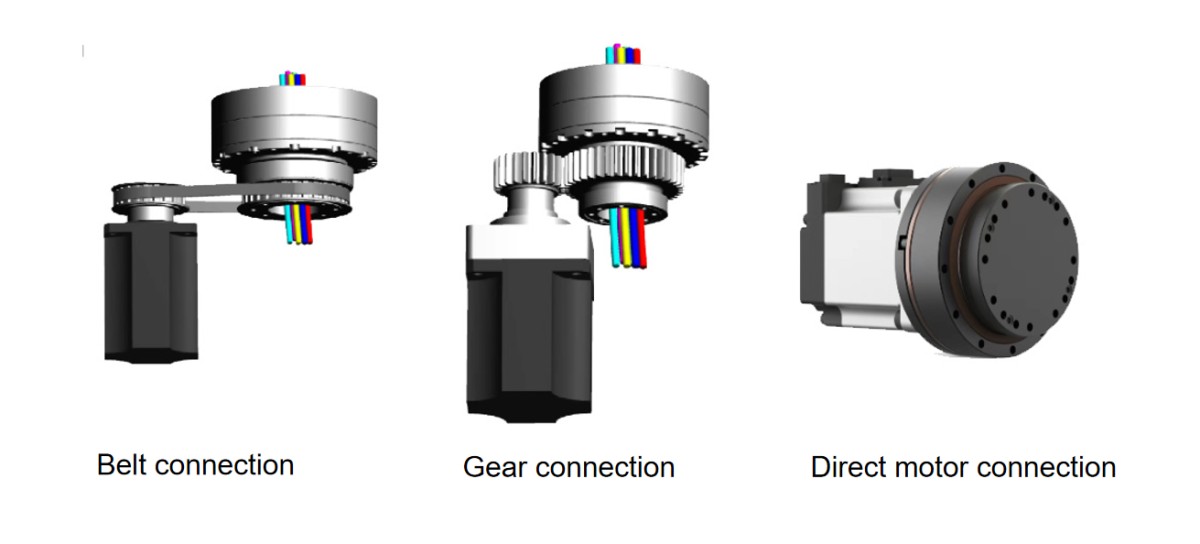

3. 使用条件に応じて適切な接続方法を選択する

ベルト接続

モーターとハーモニックドライブはベルト伝動によって接続され、同一軸上に配置する必要なく柔軟な配置が可能です。

この構成は、コンパクトな自動化システムや軽量搬送ロボットなど、スペースに制約がある設備やオフセット設置機器に適しています。

ギア接続

ここでは、モーターとハーモニックドライブはギアの噛み合いによって接続され、通常はモーターとドライブが同軸に配置されていない場合に使用されます。

ベルト伝動と比べて、この構成はより高い剛性を提供するため、工作機械の補助軸や自動化生産設備などの中〜高負荷用途に適しています。

モーター直結

モーターはフランジまたはカップリングを介してハーモニックドライブの入力側に直接接続され、一体型のモータードライブアセンブリを構成します。

これにより設置が容易で、高効率を実現し、ロボット関節、半導体製造装置、医療機械など、高精度と高剛性が求められる用途に最適です。

4. 信頼性の高い長期性能のための総合的な考慮事項

ハーモニックドライブを選定する際、トルク、減速比、精度などの基本パラメータに加えて、エンジニアは以下も考慮しなければなりません：

剛性、効率、寿命、潤滑、取付方法、および環境適応性。

これらすべての要素を総合的に評価して初めて、システムは長期使用において安定かつ信頼性の高い運転を維持できます。
