ハーモニックドライブ伝動技術Wiki

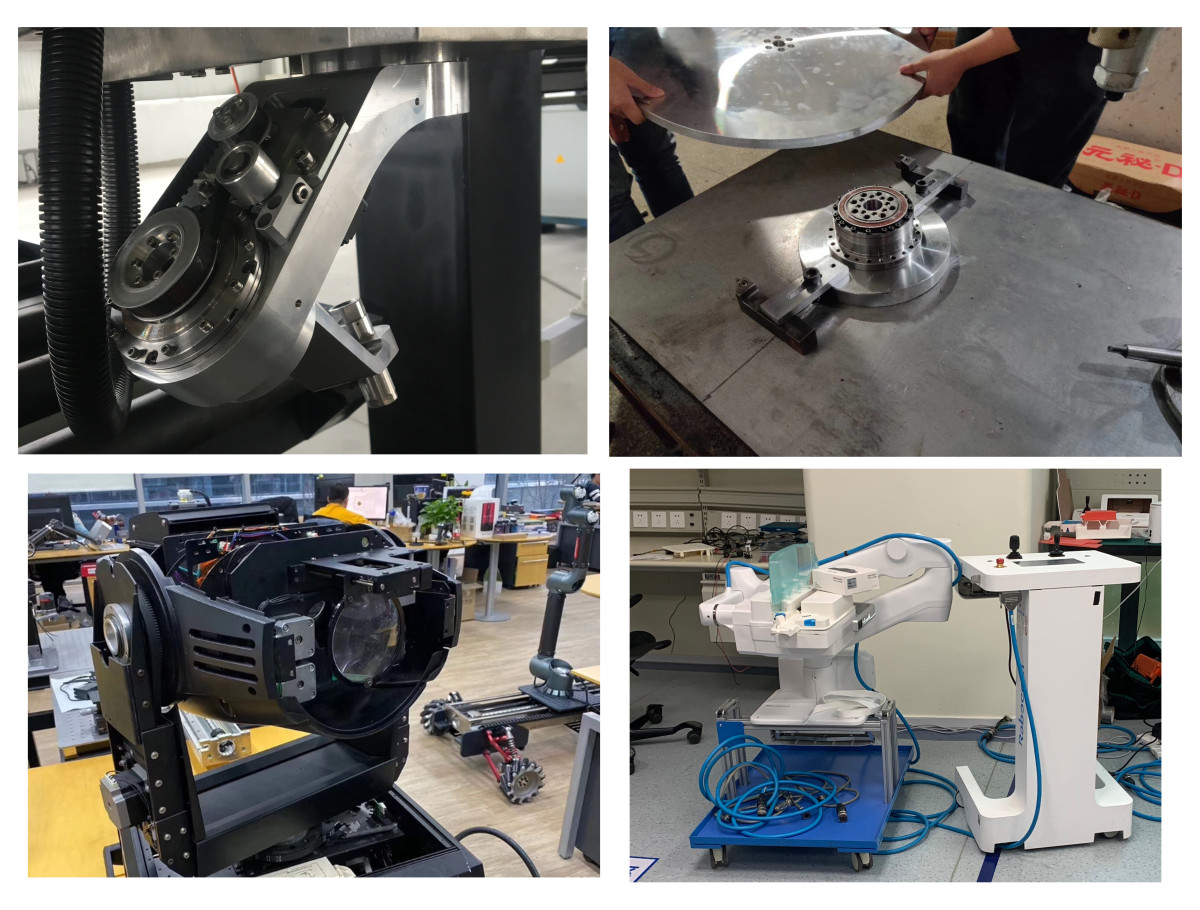

その高い伝達精度, 高減速比, コンパクトな構造, および低騒音により, ハーモニックドライブは産業用ロボット, 協働ロボット, CNC機械, 自動化システム, 半導体製造装置, 医療機器, および光学機器で広く使用されています—これらはすべて精密で信頼性の高いモーションコントロールを必要とします。精密伝達装置の一種として, ハーモニックドライブは特定の高精度分野で代替不可能です。

ハーモニックドライブ伝達技術を採用する理由

高精度伝達

ハーモニックドライブは複数の歯が同時に噛み合う構造を備えており, 歯すきまを最小限に抑えます。バックラッシは1 arc-minute未満に制御でき, 優れた位置決め精度と繰り返し精度を実現します。

高減速比

フレクスプラインとサーキュラスプラインの歯数差を利用することで, ハーモニックドライブは1:30から1:500までの減速比を実現します。これにより, 同じ減速比を持つ他のギアシステムと比較して, より小型でエネルギー損失も低くなります。

コンパクトで軽量な設計

ハーモニックドライブの全体サイズは通常遊星減速機の3分の1程度で, 伝達チェーンが短く, 重量も大幅に軽減されているため, ロボット関節や可搬型自動化システムのようなコンパクトまたは軽量用途に最適です。

高トルク密度

多数の歯が同時に噛み合うため, 接触面積が大きく負荷分布が均一となり, 小型形状でも高トルク出力に対応できます。

滑らかな動作と低騒音

フレクスプラインの柔軟なカップ構造は衝撃と振動の吸収に役立ち, 滑らかな動作と低い機械騒音を実現します—静音性, 精密性, またはクリーンルーム環境に最適です。

モジュール設計との互換性

ハーモニックドライブはサーボモーター, エンコーダ, およびブレーキと容易に統合でき, 完全統合型関節モジュールを構築できます。このモジュール方式により, 取り付けが簡素化され, 開発サイクルが短縮され, エンジニアリングコストが削減されます。

ハーモニックドライブ使用時の重要な注意事項

• ハーモニックドライブは清潔な環境で取り付けてください。異物がユニット内部に入らないようにして, 内部損傷を防止してください。

• 取り付け前に芯出しと嵌合公差を確認してください。モーターシャフトと入力ボアの公差はH7/h6である必要があります。芯ずれまたは傾きがあると, 不均一な負荷が発生し寿命が短くなる可能性があります。

• ギア表面およびフレクスプラインベアリングが常に十分に潤滑されていることを確認してください。効果的な潤滑を維持するため, 歯面を上向きにして取り付けることは避けてください。

• ウェーブジェネレータ取り付け後は, フレクスプラインとサーキュラスプラインが180°対称に噛み合っていることを確認してください。ずれがあると振動や早期摩耗の原因となる可能性があります。

• 組み立て後は低速試験(約100 rpm)を実施してください。異常な騒音または振動が発生した場合は, 直ちに停止し, メーカーに連絡してください。

• 入力側と出力側の両端には適切なシールが必要です。動的シールにはリップ形オイルシールを使用し, 静的シールにはO-ringsまたはシーラントを使用してください。シール面に傷や芯ずれがないことを確認してください。

• 運転中にウェーブジェネレータが上向きになる場合は, 潤滑効率の低下を補うためにグリース量を増やしてください。

• 潤滑剤の性能は温度によって低下します。長期的な信頼性を維持するため, 高発熱側の温度が70°Cを超えず, 温度上昇が40°C未満であることを確認してください。

ハーモニックドライブの長所と短所

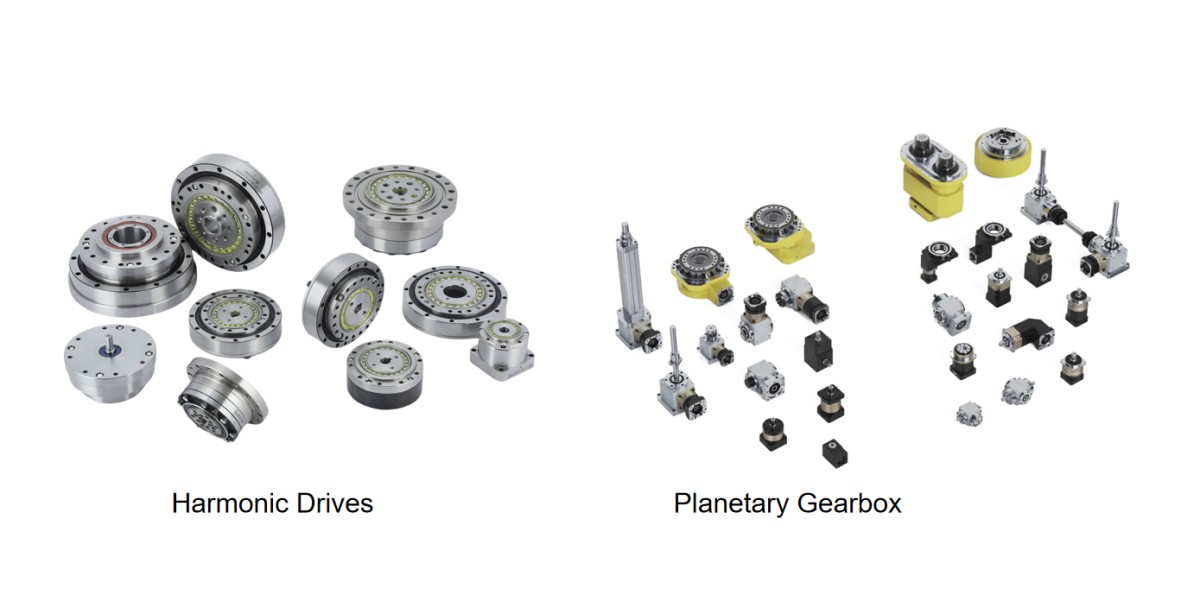

ハーモニックドライブ vs. 遊星減速機

遊星減速機 は高効率, 幅広い減速比範囲, およびコンパクトな構造で知られており, 一般的な負荷および精度要件が求められる自動化システム, 自動車用途, および印刷機械に適しています。

これに対してハーモニックドライブは, 高精度, 高減速比, および超コンパクト設計が高く評価されています。スペース制約と精密制御が重要となるロボティクス, 航空宇宙, 医療機器, および光学機器で広く使用されています。

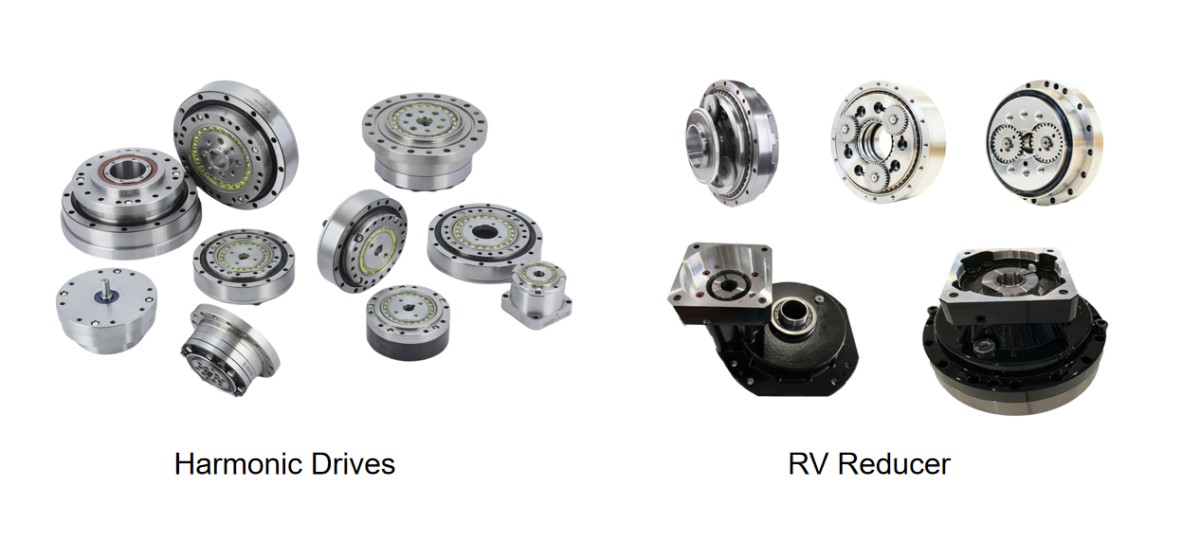

ハーモニックドライブ vs. RV減速機

産業用ロボットにおいて:

RV減速機は高剛性と長寿命により, 重可搬ロボット(payloads above 20 kg)に適しています。

ハーモニックドライブは軽量ロボット(below 20 kg payload)または大型ロボットの先端関節に最適で, 軽量性と精度のバランスを提供します。

一般的に, ハーモニックドライブは協働ロボット, 衛星アンテナ, および光学システムで使用される一方, RV減速機はロボットベース, CNC割出台, 重負荷自動化装置, およびAGV駆動輪で好まれます。

HONPINEハーモニックドライブを選ぶ理由

HONPINEでは, より高い精度, より長い寿命, およびより滑らかな伝達を実現するために, 10年以上にわたりギア歯形設計を継続的に改良してきました。

当社は精密モーション技術におけるグローバルリーダーとなることを目指しています。HONPINEハーモニックドライブはモデルと仕様のラインアップが充実しており, さまざまな業界の50か国以上のユーザーによって検証されています。

当社は技術革新と顧客サービスの両方を重視しており—モデル選定, 試作, アフターサポートに至るまで—最適な性能とユーザー体験を確保するために1対1の技術サポートを提供しています。
