ハーモニックドライブ社は何をしていますか?

「Harmonic Drive Companyは何をしている会社なのか？」と疑問に思ったことがあるなら、その答えは現代の高精度モーションテクノロジーの核心にあります。工作機械や先進自動化システムで広く使われている Harmonic Drive Company は、位置決め精度、効率、そしてコンパクト設計を向上させる高精度ギアソリューションを専門としています。この記事では、その中核製品、業界での用途、そしてなぜその技術が高性能製造において重要なのかを解説します。

工作機械分野の購買担当者、設計エンジニア、製造管理者にとって、この問いは決して理論的なものではありません。軸精度、機械の設置面積、繰り返し精度、保守間隔、そして長時間の生産サイクルにわたって厳しい公差を維持できるかどうかに直接影響します。

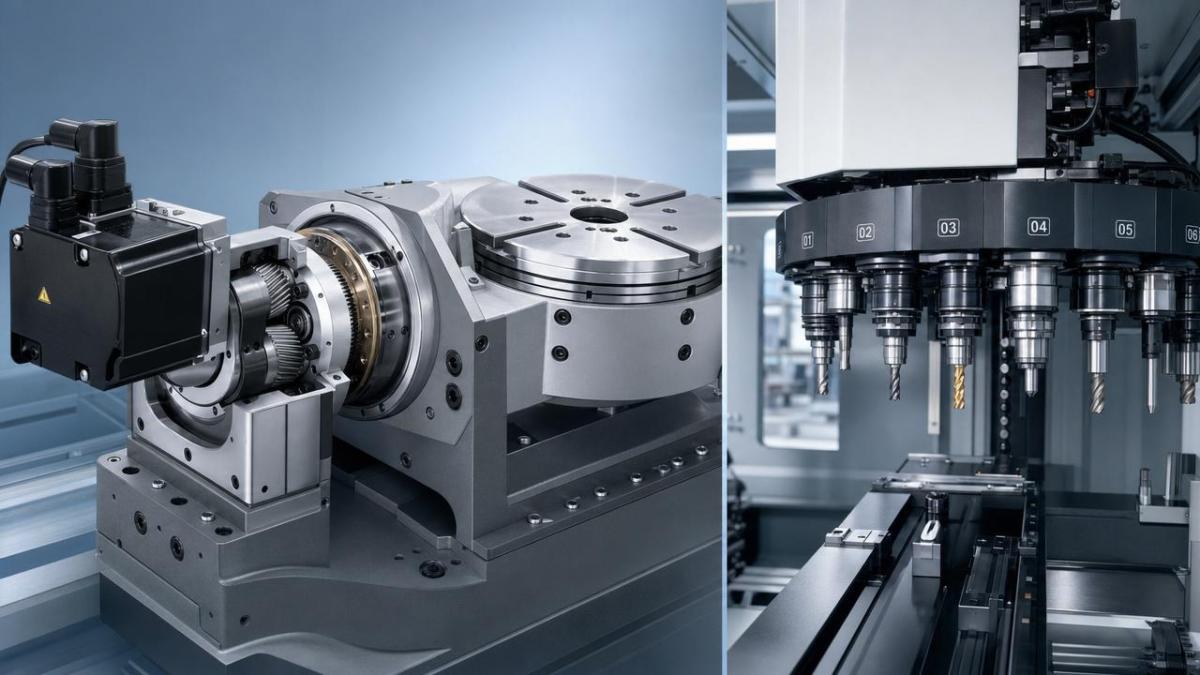

実務的には、Harmonic Drive technologyは、コンパクトなサイズ、低バックラッシュ、そして高精度な伝達が重要となるサーボ駆動モーションシステムと密接に関係しています。工作機械では、回転テーブル、工具交換装置、関節式搬送ユニット、インデキシングシステム、そしてCNC機器を中心に構成される補助自動化に影響を与えます。

中核事業: 工作機械向けの高精度モーションおよびギア技術

Harmonic Drive Company の中核は、コンパクトな構成で正確な回転位置決めが必要な用途向けに設計された精密ギア部品とモーションコントロール製品の開発・供給にあります。最もよく知られている製品群はストレインウェーブギアで、バックラッシュを極めて小さく抑える必要があり、かつ限られた設置スペース内で高い減速比が求められる用途で選ばれることが多いです。

工作機械設備においてこれは重要です。なぜなら、多くのサブシステムが、連続インデキシング、頻繁な起動停止サイクル、サーボ同期、そしてしばしば角分以上、あるいはそれ以上の繰り返し位置決めといった厳しい条件で稼働するからです。標準的な平歯車や遊星歯車の構成が適する場合もありますが、設置容積が限られ、精度のずれを抑える必要がある場面では、必ずしもそうとは限りません。

Harmonic Drive ソリューションに一般的に関連する製品は何ですか?

製品群には一般に、精密ギアヘッド、アクチュエータモジュール、サーボコンポーネント、回転ユニット、一体型モーションアセンブリが含まれます。工作機械環境では、これらの製品は軸負荷、デューティサイクル、加速度要件に応じて、200 W から数 kW までのサーボモーターと組み合わせて使用されることが多いです。

大きな利点の1つは、高い減速比を、しばしば1段のコンパクト構成で実現できることです。30:1、50:1、80:1、100:1 といった比率は、大型の多段ギアボックスを必要とせずに精密なモーションコントロールを支えられるため、設計者が機械的複雑性を低減し、設置スペースを節約するのに役立ちます。

工作機械で低バックラッシュが重要な理由

CNC加工および関連する自動化では、バックラッシュは輪郭精度、インデキシング精度、そして工具またはワークの再現性ある位置決めに影響します。わずかな伝達誤差でも、表面粗さ、円弧補間、角度インデキシング作業において目に見える影響となることがあります。多くの用途では、バックラッシュを実用上できるだけ低い範囲に保つことで、8時間、16時間、24時間の生産スケジュール全体にわたる一貫性を維持しやすくなります。

• コンパクトな4軸または5軸ユニット向けの回転軸位置決め
• 繰り返しインデキシングサイクルを伴う自動工具交換機構
• CNCセルに統合されたガントリーまたは関節式搬送システム
• 正確な角度移動を必要とする検査ステーション
• 多品種少量生産ラインにおける補助自動化

以下の表では、工作機械関連のモーション設計において、Harmonic Drive 型の高精度伝達が他の一般的なギアボックス方式とどのように比較されるかを示します。

重要なのは、1つのギアタイプがすべての他方式を置き換えるということではありません。むしろ、Harmonic Drive ソリューションは、機械メーカーが「コンパクトな構成」「高精度な位置決め」「反復サイクルにおける安定したサーボ特性」の3つを同時に必要とするときに特に有効です。

工作機械設備における Harmonic Drive 技術の用途

工作機械業界では、切削装置に自動化、柔軟な治具、コンパクトな多軸システムがますます組み合わされています。この環境では、Harmonic Drive 技術は1つの孤立した部品に限られません。同一の生産セル内の複数のモーションポイントを支えることがよくあります。

代表的な用途シナリオ

一般的な用途の1つは回転位置決めです。インデキシングテーブル、トラニオン、またはコンパクトなチルトユニットでは、高精度減速により角度制御が向上し、サーボモーターをより有利な回転数-トルク範囲で動作させることができます。これは、ワークが 90°、180°、または 360° のサイクルで繰り返し角度移動する場合に特に有効です。

もう1つの用途は自動搬入・搬出です。工作機械に接続されたロボットアームや関節式ハンドリング装置では、軽量な関節と高い減速比が必要になることが多いです。コンパクトなギアユニットは慣性を低減し、加速性能を向上させ、数百シフトにわたって1サイクルあたり数秒の非切削時間短縮につながることがあります。

コンパクトなモーションが重要な理由

床面積は高価であり、機械筐体内には追加機構のための余裕がほとんどありません。より小型の伝達ユニットは、配線経路、保護カバー、保守アクセスを簡素化できます。モジュール型機械プラットフォームを構築するOEMにとって、1軸あたり 50 mm から 120 mm の省スペースでも、全体レイアウトの柔軟性を高めるのに役立ちます。

以下の表では、一般的な工作機械の用途分野と、Harmonic Drive 型ソリューションが選ばれる理由を示します。

これらの用途は、Harmonic Drive Company がロボティクスだけでなく、精度、自動化密度、システムのコンパクト性を同時に向上させたい工作機械メーカーにとっても重要である理由を示しています。

購入者が Harmonic Drive ソリューションを評価する際のポイント

工作機械向けの精密駆動装置を選定する際、購入者は減速比だけで選ぶべきではありません。書類上は適切に見えるギアボックスでも、トルクピーク、デューティサイクル、剛性、潤滑要件、取付精度をまとめて確認しなければ、性能が不十分になる可能性があります。

4つの重要な評価要素

1. 必要な位置決め精度と許容バックラッシュ範囲
2. 最大トルク、連続トルク、衝撃負荷プロファイル
3. 利用可能な設置スペース、軸方向、モーターインターフェース
4. 想定寿命、保守間隔、運転サイクル頻度

たとえば、1分あたり20サイクルで動作する高速インデキシング作業は、1時間に数回しか動かない低速チルト軸とは、熱的要求や疲労要求が異なります。同様に、クーラントミスト、金属粉、振動にさらされる密閉型工作機械では、シールと潤滑の選定に注意が必要です。

よくある仕様ミス

よくあるミスは、平均負荷ではなく加速ピークに基づいてトルクを過小見積もりしてしまうことです。もう1つは、サーボチューニングと動的性能に影響するシステム剛性を見落とすことです。購入者が、応答性、摩耗特性、取付公差が設計によって大きく異なるにもかかわらず、すべての精密減速機が同じように振る舞うと誤解することもあります。

多くのプロジェクトでは、購入前に少なくとも次の6項目を確認するのが望ましいです: 減速比、許容ラジアル荷重、許容アキシアル荷重、ねじり剛性、潤滑方式、アライメント公差。これにより、組立または立ち上げ時の再設計リスクを低減できます。

以下の表は、工作機械の調達およびエンジニアリングチーム向けの実用的なチェックリストを示します。

規律ある評価プロセスにより、特にギアボックス、サーボモーター、カップリング、制御パラメータを設計初期にまとめて確認することで、導入時間を 2 週間から 4 週間短縮できる場合があります。

導入、保守、長期的価値

Harmonic Drive Company が何をしているかを理解するということは、その製品が導入後にどのように価値を生み出すかを理解することでもあります。工作機械では、性能は初期精度だけでなく、一貫性、稼働率、保守性、そして数か月から数年にわたって生産を安定させられるかどうかで評価されます。

機械メーカー向けの導入手順

1. 軸のデューティサイクル、速度範囲、トルクピークを定義する
2. 減速機をモーターサイズ、フィードバックシステム、慣性比に合わせる
3. 取付精度、軸支持、筐体条件を確認する
4. 実負荷でサーボシステムを調整し、位置決め再現性を検証する
5. サイクル数と環境に基づいて保守点検間隔を設定する

立ち上げ時には、特に高密度なインデキシングや連続反転を行う軸について、繰り返し運転中の熱挙動を確認すべきです。代表負荷で 2 時間から 4 時間の運転試験を行うことで、短時間の試験では見逃されるアライメントやチューニングの問題が明らかになることがよくあります。

保守上の考慮事項

精密モーション部品は、事後修理よりも定期点検の方がメリットがあります。多くの工作機械設備では、汚染レベル、デューティサイクル、稼働時間に応じて、3か月から6か月ごとの点検が実用的です。複数シフトで稼働する重要ラインでは、より頻繁な点検が必要になる場合があります。

保守チームは、騒音変化、温度上昇、振動パターン、締結状態、潤滑状態を監視すべきです。小さな変化でも、製造停止につながる故障になる前に、取付応力、芯ずれ、過負荷、摩耗進行を示している可能性があります。

B2Bユーザーにとっての長期的メリット

適切に選定された Harmonic Drive ベースのシステムは、工作機械OEMやエンドユーザーが設置面積を削減し、インデキシング品質を向上させ、コンパクトな多軸設計を簡素化するのに役立ちます。これは、機械開発の迅速化、再現性の向上、筐体スペースのより効率的な活用につながります。

エンドユーザーにとっては、段取りばらつきの低減、自動化性能の安定化、長時間運転中のモーション関連精度問題の減少として価値が現れることが多いです。OEMにとっては、各回転モジュールを一から再設計するのではなく、複数の機械サイズにわたってプラットフォームを標準化することを可能にします。

よくある質問

Harmonic Drive はロボットだけに使われるのですか?

いいえ。ロボティクスは主要な用途分野ですが、低バックラッシュとコンパクト設計が重要な工作機械、インデキシングシステム、半導体製造装置、検査システム、コンパクトな自動化モジュールでもこの種の精密伝達が使われています。

ハーモニックギアは工作機械のあらゆるギアボックスの代替になりますか?

必ずしもそうではありません。選定はトルク、速度、剛性、コスト目標、デューティサイクル、設置スペースに依存します。フィードシステムや高荷重軸によっては、別の伝達方式の方が適している場合もあります。

購入者は最初に何をサプライヤーへ確認すべきですか?

まずは用途データを提示してください: 軸機能、必要減速比、最大・連続トルク、動作プロファイル、目標精度、使用環境、想定保守周期。明確な入力情報は、後の過大選定、過小選定、立ち上げの難航リスクを低減します。

Harmonic Drive Company は、工作機械設備や統合自動化全体で使用されるコンパクトで高精度なギア技術を供給することで、精密モーションにおいて重要な役割を果たしています。その重要性が最も高いのは、低バックラッシュ、高減速比、限られたスペース、再現性のある角度制御が1つの設計内で共存しなければならない場面です。

回転軸、工具交換装置、搬送ユニット、精密インデキシングシステム向けの駆動方式を比較している場合、Harmonic Drive ソリューションを慎重に検討することで、性能限界、統合要件、長期保守価値が明確になります。お客様の工作機械用途についてご相談いただくか、最適な提案をご希望の場合はお問い合わせください。高性能製造向けの精密モーションソリューションについて、さらに詳しくご案内します。
