RV減速機ギアボックス：産業用ロボットの精度を支える中核技術

RV減速機の動作原理と特性

TheRV減速機は、従来のサイクロイド遊星伝動をベースに開発されています。その減速構造は、第1段の遊星減速機と第2段のサイクロイドピンホイール減速機で構成されています。少なくとも2本の偏心軸を用いて2次減速機構を接続します。ハウジングとサイクロイドピンホイールは、強固な鋳物および鋼製部品によって組み合わされて駆動され、密閉差動歯車列を形成します。RV減速機は、一般的なサイクロイドピンホイール伝動の欠点を克服するだけでなく、高精度（バックラッシ1 arc minute未満）、高剛性、高耐久性、高出力密度（高トルクかつコンパクト）、広い減速比範囲、低振動といった一連の利点も備えています。

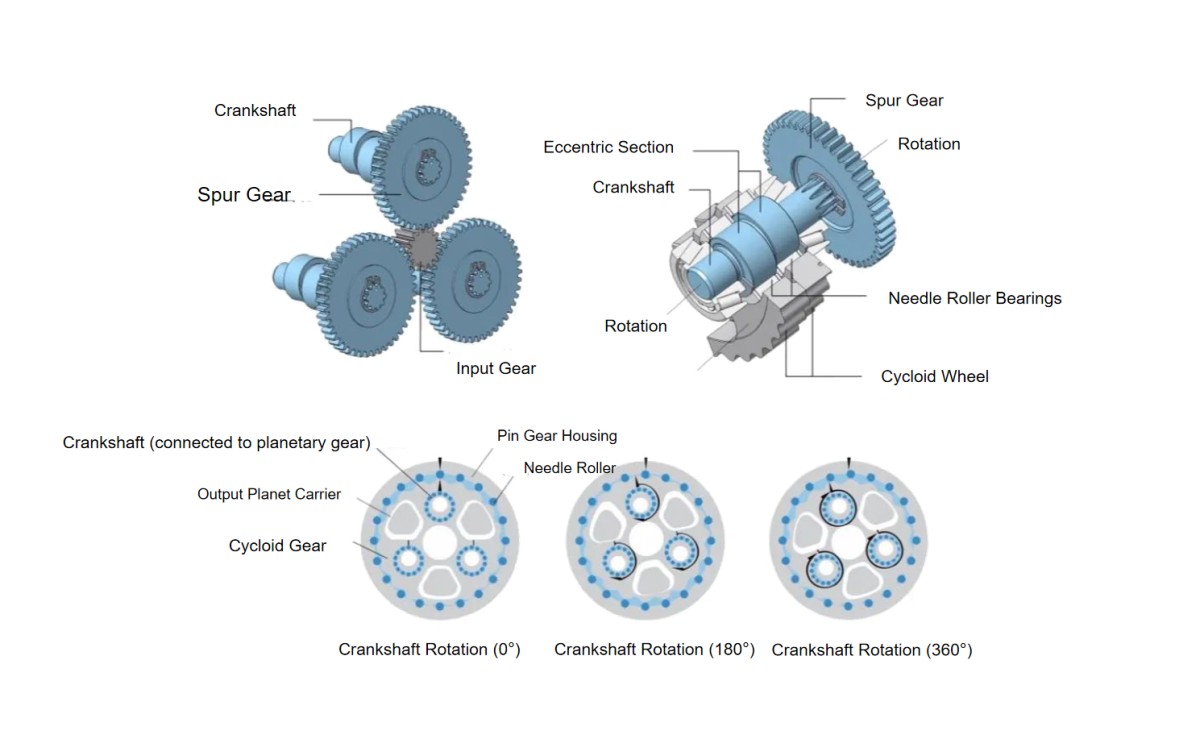

RV減速機の運動伝達プロセスは以下のとおりです。サーボモーターの回転は入力ギヤを介して遊星歯車に伝達され、入力ギヤと遊星歯車のギヤ比に基づいて速度が相応に低下します（第1段減速）。クランクシャフトは遊星歯車に直接接続され、同じ速度で回転します。2つのサイクロイドギヤは、クランクシャフトの偏心部とニードルベアリングの間に取り付けられています。クランクシャフトが回転すると、偏心部に取り付けられたサイクロイドギヤも入力軸の周りを偏心運動します。一方で、ニードルローラー（サイクロイドギヤの歯数より1つ多い）は、ピンギヤハウジング内部に等間隔で配置されています。クランクシャフトが1回転すると、サイクロイドギヤはニードルローラーと接触しながら偏心運動を行います。このとき、出力遊星キャリアはクランクシャフトの回転方向と反対方向に1歯分回転します。この回転は第2減速ユニットの軸へ出力されます（第2段減速）。総減速比は、第1段と第2段の減速比の積です。

RV減速機は産業用ロボットのコア部品です

RV減速機とハーモニック減速機は、産業用ロボットなどのハイエンド設備製造業のコア部品です。世界的な産業競争の焦点であり、中国の産業高度化の原動力として、産業用ロボットの急速な発展は、RV減速機業界に広大な市場空間と重要な推進力をもたらしています。産業用ロボットのコア部品として、RV減速機は、一方では産業用ロボット需要の拡大から恩恵を受け、継続的な発展の勢いを得ています。他方で、産業用ロボットの稼働寿命は一般に8–10年です。この期間中、減速機は伝動および荷重支持部品として避けられない摩耗を受けます。その耐用年数は通常約2年です。交換用のアフターマーケット需要も、重要な需要推進要因の1つです。したがって、現在の産業用ロボットのメンテナンスでは大量の減速機交換が必要であり、これもまたRV減速機の市場空間を構成しています。

HONPINE RV減速機の分類

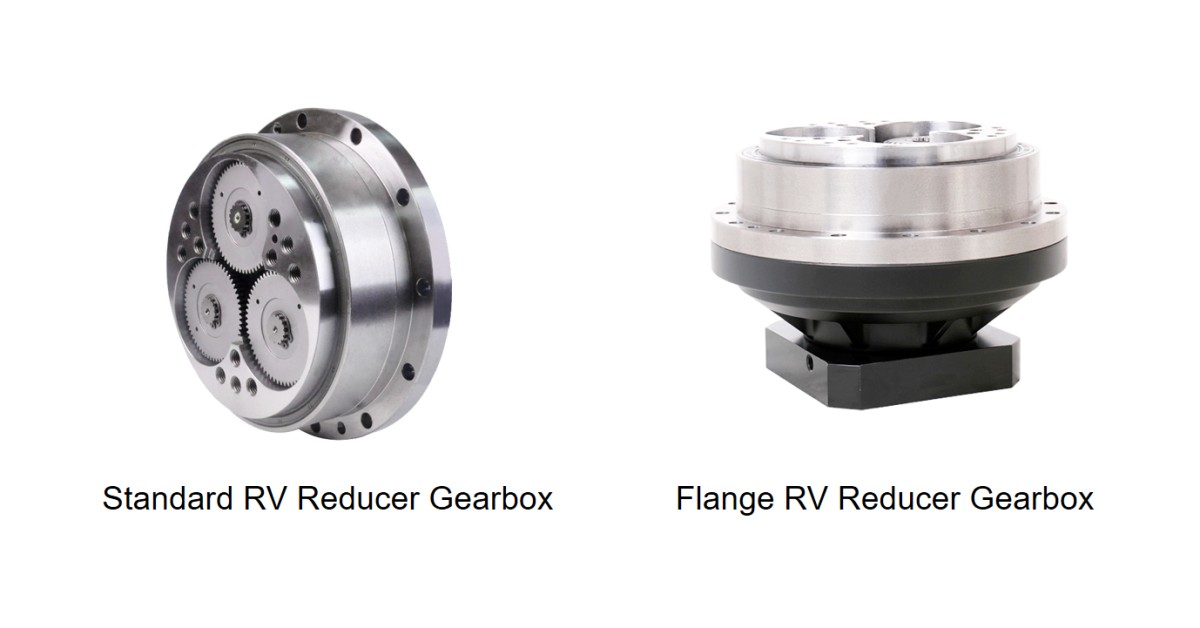

HONPINE RV減速機は、標準RV減速機とRV減速機に分類されます。標準RV減速機は、精密機械向けに設計された減速装置です。サイクロイドピンホイールと遊星歯車で構成される2段密閉差動歯車列構造です。開放構造のため、使用時にはフランジシーリングと専用RVグリースの充填が必要です。産業用ロボット分野では、先端負荷が20 kg未満のロボットアームでは、RV減速機は主にベースから大負荷関節部（通常は第1関節から第4関節）に使用されます。先端負荷が20 kgを超えるロボットアームでは、対応する6つの関節自由度すべてにRV減速機が使用されます。RV減速機は、ロボットアームの位置決め精度を確保する中核伝動部品です。

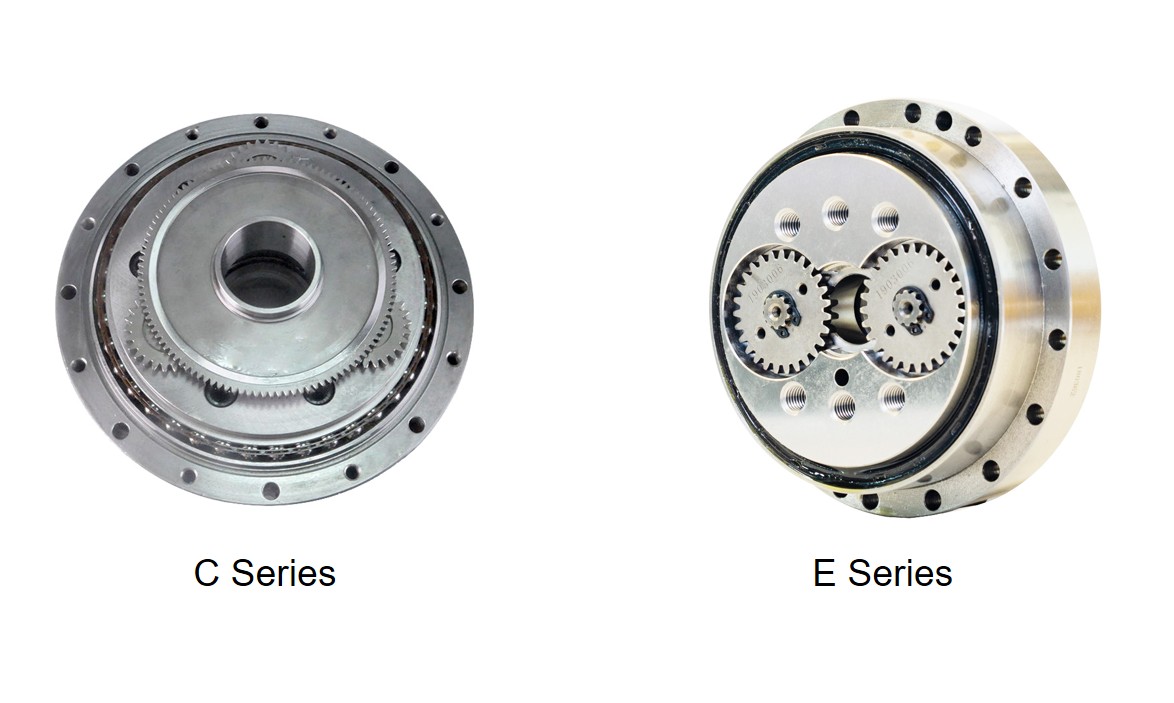

標準RV減速機は、その設計に基づいて、ソリッド構造のStandard E Seriesと中空構造のStandard C Seriesに分類できます。

使用上の簡単な説明: Standard E SeriesとStandard C Seriesは、フランジシーリングのない開放構造です。お客様は購入後にフランジシーリングを行い、専用RV潤滑グリースを注入する必要があります。工場のソリッド入力軸は、お客様のモーター入力軸仕様に従って再穴あけおよび溝加工を行う必要があります（当社は、お客様から提供された入力軸図面に基づいて加工可能です）。

フランジ一体型RV減速機は、標準RV減速機をベースにフランジシーリングをあらかじめ装着したカスタマイズモデルです。標準RV減速機の分類に従い、ソリッド構造のFlange-Integrated E Seriesと中空構造のFlange-Integrated C Seriesにも分類できます。

RV減速機の発展と未来

RV減速機は、ロボットやCNC工作機械などのハイエンド設備の重要部品として、産業オートメーションと知能化に不可欠です。製造業の転換と高度化にとって大きな意義を持っています。製造業の知能化変革の推進、工業化と情報化の融合深化、産業オートメーション水準の向上、そして産業用ロボットの急速な発展の促進に貢献します。

なぜHONPINE RV減速機を選ぶのか?

産業用ロボット用RV減速機の主要技術指標には、主にねじり剛性、始動トルク、伝達精度、空走量、バックラッシ、伝達誤差、伝達効率、騒音が含まれます。RV減速機の設計、研究開発、製造には、材料、部品構造、歯形について繰り返し試験と調整が必要です。RV減速機の高い精度要件は、その生産が高度な技術的複雑性を伴うことを意味します。主な技術的課題は以下のとおりです:

• 2段減速設計では、第1段のわずかな誤差が出力側で増幅され、製品精度に影響を与えます。

• 大きなトルク伝達を確保し、過負荷衝撃に耐え、期待される耐用年数を満たす必要があるため、過拘束設計になります。これにより、極めて高い加工精度が要求され、生産難易度が増加します。

• 量産において安定性、信頼性、一貫性のある性能を実現することは特に困難です。

HONPINEは、研究開発設計、品質管理、製品試験、組立検証に多額の投資を行っています。製造プロセスでは、材料、生産設備、工程精度に対して厳格な要求が課されます。
