ハーモニックドライブモーター向けEtherCAT vs. CAN: 技術比較

ロボットハーモニックドライブモーターの動作において, 通信プロトコルは中核ハードウェアコンポーネント間の安定した協調を確保する重要なリンクとして機能します。EtherCATとCANは2つの主流の選択肢であり, 性能に大きな違いがあり, それがハーモニックドライブモーターの制御精度と応答効率に直接影響します。

CANプロトコル搭載ハーモニックドライブモーター

通信速度の面では, CANプロトコルの最大速度は1 Mbpsです。この速度は中小規模のアプリケーションにおける基本要件は満たしますが, 複数モーターの協調制御を扱う際には性能のボトルネックが明らかになります。例えば, 10台のモーターを使用するアプリケーションでは, CANの通信周期は通常500 Hz前後で動作します。しかし, 通信内容の複雑さやパケット伝送の均一性などの要因の影響を受け, この周期の安定性は保証できず, 変動する可能性があり, それによってハーモニックドライブモーターの動作同期に影響を及ぼします。

さらに, CANプロトコルは"Carrier Sense Multiple Access with Collision Detection" (CSMA/CD) メカニズムを採用しています。バス上のデバイス数が増加するにつれて, データ伝送衝突の発生確率が高まります。これは通信周期を長引かせるだけでなく, データ損失を招く可能性もあり, 精密な制御を必要とするハーモニックドライブモーターに一定の運用リスクをもたらします。配線とコストの面では, CANは配線を簡素化するバストポロジーをサポートしていますが, 高速時の伝送距離には制限があり (通常40 metersを超えません)。大規模なロボットシステムをカバーするために追加のリピーターデバイスが必要な場合, 全体コストは逆に増加する可能性があります。

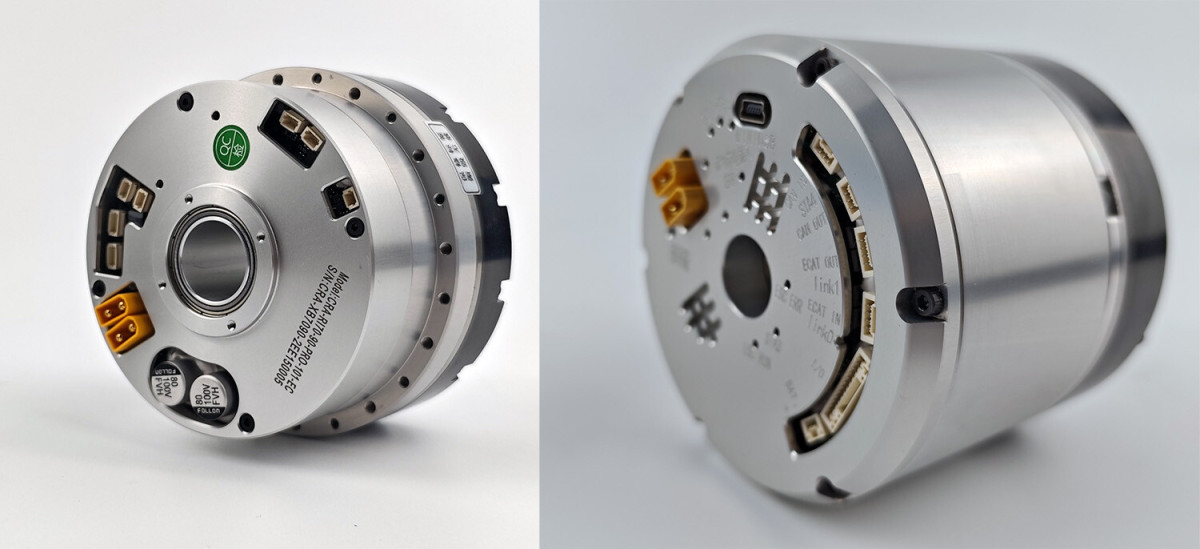

EtherCATプロトコル搭載ハーモニックドライブモーター

これに対して, EtherCATプロトコルはより強力な性能上の優位性を示します。その固定通信速度100 MbpsはCANの100倍高速であり, 高速データ伝送のための強固な基盤を提供します。通信周期に関しては, EtherCATはCSP/CSV/CSTモードで最大4 kHzをサポートし, CANの500 Hzを大きく上回り, ハーモニックドライブモーターに対してより高速な指令応答を可能にします。さらに注目すべき点として, EtherCATは"Distributed Clock"同期技術を利用しており, 精密なクロック校正によってすべてのスレーブデバイス (モータードライブモジュール) 間の時間偏差をマイクロ秒レベルに制御します。40台を超えるモーターを接続したテストにおいても, 4 kHzの通信周期を安定して維持し, 複数モーター協調における同期問題を完全に解決します。

リアルタイム性能の面では, EtherCATは従来の"store-and-forward"データパケット伝送に依存せず, "processing-on-the-fly"技術を用いてデータフレーム伝送中に直接データ相互作用を完了するため, 遅延を大幅に低減します。バス上のデバイス数が増加しても, 伝送効率は目立って影響を受けません。配線については, EtherCATはスター型やバス型などさまざまなトポロジーをサポートしており, リピーターなしで最大100 metersの伝送距離に対応します。この大規模ロボットシステムへの適応性により, 追加設備の必要性が低減され, 長期的にはより優れたコスト優位性を提供します。さらに, EtherCATはより強力な耐干渉性能を備えています。差動信号伝送により, 産業環境における電磁干渉に効果的に耐え, 複雑な作業条件下でもハーモニックドライブモーターの安定動作を確保します。これは協働ロボットや組立ロボットのような高精度ロボットにとって極めて重要です。

ハイエンドロボット分野では, EtherCAT搭載ハーモニックドライブモーターは, 優れたリアルタイム性能と高帯域幅により, 絶対的な主流の選択肢となっています。これらは高速リアルタイム通信, 精密な動力伝達, 正確なトルク出力という課題を効果的に解決します。CANバスは, より低い性能要件のアプリケーションや補助通信ネットワークとしてより一般的に使用されています。
