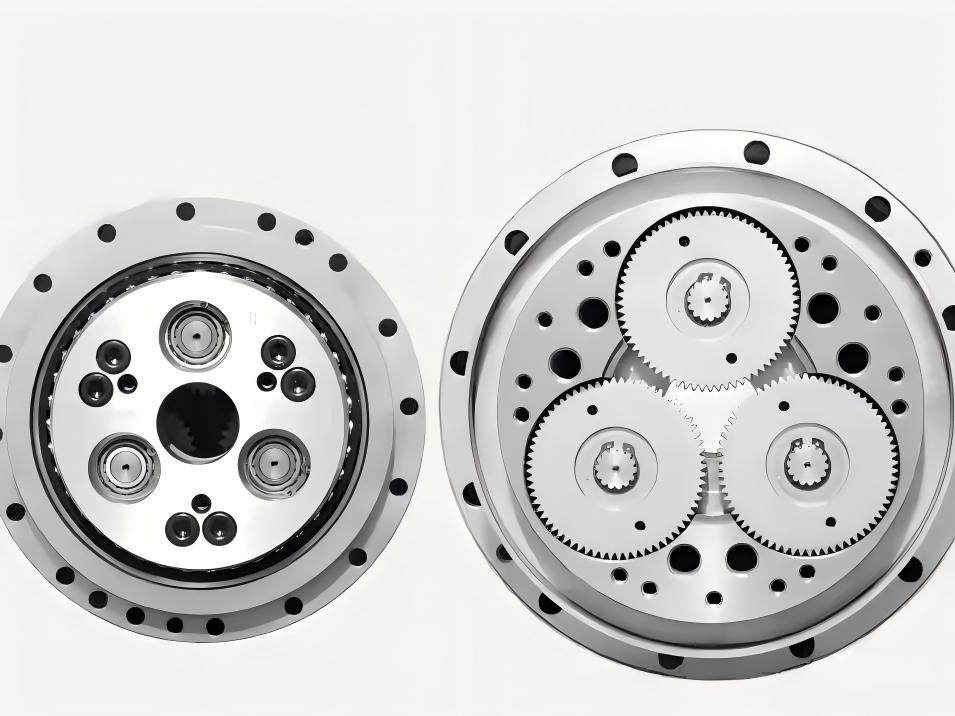

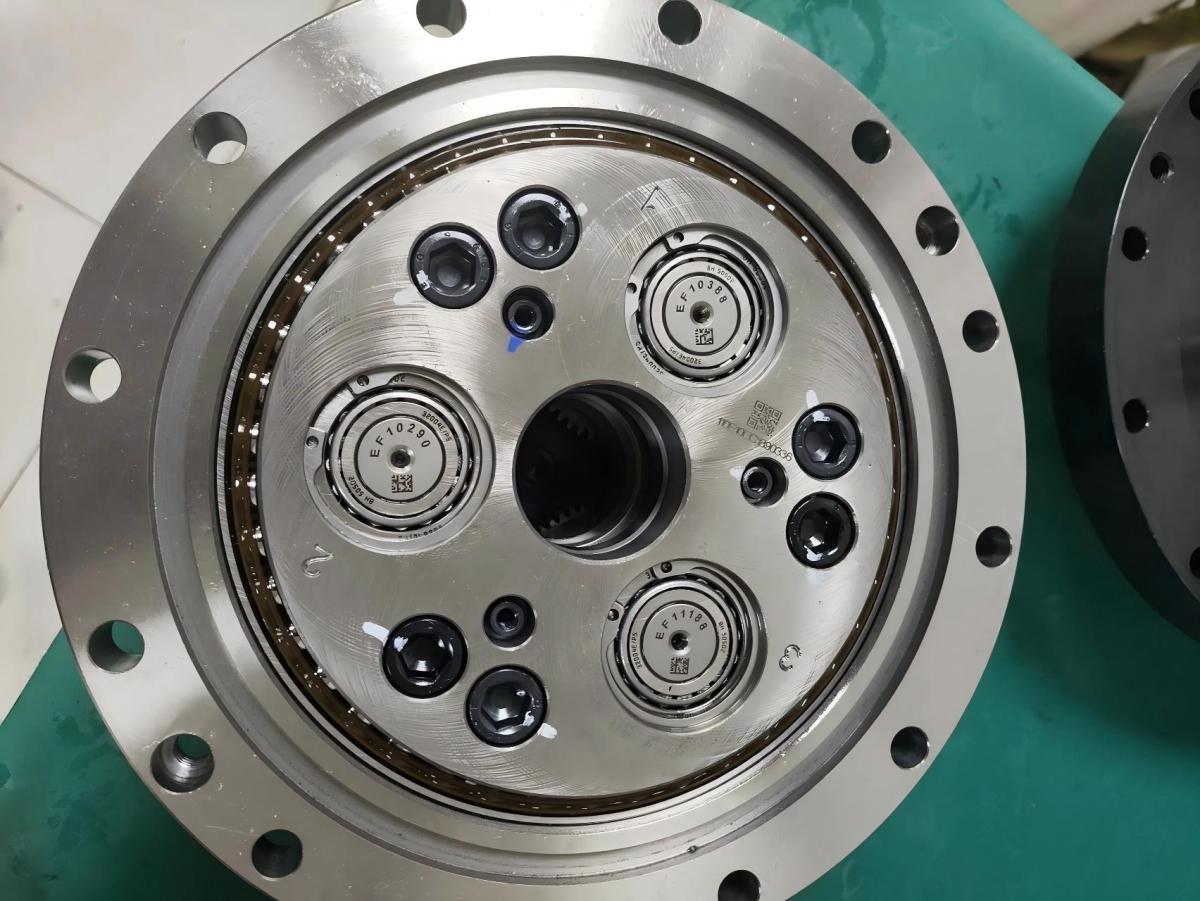

産業用ロボット向けRV減速機：用途別に負荷、精度、耐用年数を適合させる方法

導入

RV用ギアボックスは、単なる高減速比のトランスミッション部品以上のものです。産業用ロボットにおいて、ギアボックスは位置決め精度、構造剛性、振動、動的応答、そして最終的にはロボット関節全体の耐用年数に直接影響を与えます。ロボットの用途が従来のピックアンドプレース作業から、溶接、パレタイジング、機械加工、組み立て、その他の高負荷プロセスへと移行するにつれて、RV用ギアボックスに求められる要件は、用途に応じてますます特化していくでしょう。

低速ハンドリングロボットで優れた性能を発揮するギアボックスは、連続的な外部負荷を受ける加工ロボットには適さない場合があります。同様に、定格トルクのみに基づいて選定された減速機は、ロボットが頻繁な加速、減速、緊急停止、およびペイロードの変化を経験する場合、十分な疲労寿命を確保できない可能性があります。

そのため、 RVのギアボックスの選定は、単一のトルク値ではなく、運転時の負荷範囲全体に基づいて行うべきである。

ロボットメーカーや自動化機器開発者にとって、重要なのは単に「どのRVギアボックスが最もトルクが大きいか？」ということではなく、むしろ「RVギアボックスをロボットの実際の動作プロファイル、負荷特性、精度要件、設置構造、および期待される耐用年数にどのように適合させるべきか？」という点です。

本稿では、さまざまなロボットアプリケーションにおけるRVギアボックスの役割を検証し、ギアボックスの信頼性にとって負荷スペクトル解析が重要な理由を説明し、より適切なモーションソリューションを実現するために、異なるトランスミッションおよびアクチュエータ技術をどのように組み合わせることができるかを示します。

RVギアボックスが産業用ロボット用途で広く使用されている理由とは？

産業用ロボットは、一般的な回転機械とは全く異なる機械的条件下で動作します。ロボットの関節は、重いアームを繰り返し加速させ、急停止させ、方向を反転させ、負荷がかかった状態で静止状態を維持し、そして同じ動作を何千回、何百万回も繰り返すことがあります。

したがって、トランスミッションには高い減速比だけでなく、十分なねじり剛性、耐荷重性、位置決め性能、および疲労耐性も必要となる。

RVギアボックスの機械構造は、減速機構が伝達荷重を複数の接触点に分散させるため、高負荷のロボット関節に特に適しています。これにより、RVギアボックスは比較的コンパクトなパッケージ内で高いトルク容量と高いねじり剛性を実現できます。

これらの特性により、RVギアボックスは、関節が安定した位置決め性能を維持しながら、相当な外部負荷に耐えなければならないロボット軸において、特に価値を発揮します。

例えば、溶接、パレタイジング、マテリアルハンドリング、鋳造、機械加工などに使用される大型産業用ロボットでは、ロボットアームが動作中に発生する反力に耐える必要があるため、高い機械的剛性が求められることが多い。このような用途では、ギアボックスは単にモーター速度を減速するだけでなく、ロボットの構造的剛性において重要な役割を果たす。

これが、ハーモニックギアボックス、プラネタリーギアボックス、統合型ロボット関節モーターがますます一般的になる中でも、RVギアボックスが重工業用ロボットにおいて重要な役割を果たし続けている理由の一つである。

ロボットの用途が異なれば、RV用ギアボックスの要件も異なるのか？

あらゆる産業用ロボットに最適なRVギアボックスの仕様は存在しません。最適な構成は、ロボットの使用方法に大きく左右されます。

高負荷のマテリアルハンドリングやパレタイジング用途では、通常、大きくて絶えず変化する負荷に耐える能力が最も重要な要件となります。ロボットは重いペイロードを運搬する一方で、アーム自体が関節に相当なモーメント負荷を発生させます。頻繁な加減速は、ギアボックスにかかる瞬間的なトルクをさらに増加させる可能性があります。

これらの用途では、ロボットの公称ペイロードのみに基づいてRVギアボックスを選定すると、安全マージンが不十分になる可能性があります。実際の関節トルクは、ペイロード、アームの形状、加速、減速、姿勢、および外力から計算する必要があります。

溶接ロボットには、従来とは異なる要件が求められます。パレタイジングロボットに比べてペイロードは比較的小さいものの、溶接ロボットは方向転換を伴いながら、繰り返し同じ軌道を頻繁に実行します。そのため、エンドエフェクタではわずかな機械的誤差が蓄積される可能性があるため、位置決めの安定性と再現性が特に重要になります。

機械加工や切削加工においては、ギアボックスの剛性に対する要求はさらに高まります。外部からの切削力はロボット構造を通して伝達され、最終的にジョイント伝動部に到達します。このような状況下では、ねじり剛性や傾斜剛性が不十分だと、位置決め誤差、振動、加工品質の低下を引き起こす可能性があります。

組み立てや精密なハンドリングにおいては、負荷は低いものの、位置決め性能がより重要になります。このような用途では、各軸に対してRVギアボックス、ハーモニック減速機、または一体型ロボットジョイントモーターのどれがより適しているかをエンジニアが検討する必要があります。

このアプリケーションベースのアプローチは、単にリデューサーカタログを比較するよりも有用である。

RV用ギアボックスの選定は、実際の負荷スペクトルから始めるべきである

ギアボックスの選定において最もよくある間違いの一つは、最大トルクまたは定格トルクのみを設計入力値として使用することである。

ロボットは一定のトルクで連続的に動作するわけではありません。通常の動作サイクルでは、関節は低負荷動作、加速、定速動作、減速、方向転換、静止保持、そして時折発生する高負荷または衝撃状態を経験する可能性があります。

その結果、ギアボックスには単一の負荷点ではなく、負荷スペクトルが作用することになる。

したがって、実用的なRV用ギアボックスの評価においては、トルク振幅、平均トルク、動作周波数、回転速度、デューティサイクル、および想定される耐用年数における繰り返し回数の関係を考慮する必要がある。

例えば、6,000時間の稼働を想定して設計された産業用ロボットは、その寿命期間中に数百万回の負荷サイクルを経験する可能性があります。定格トルクでの短時間試験では、このような実際の動作条件を完全に再現することはできません。

技術的な課題は、限られた実世界またはシミュレーションによる運転データを、代表的な寿命負荷スペクトルに変換し、そのスペクトルをギアボックスの疲労解析および加速寿命試験に使用することである。

このアプローチは、エンジニアが相反する2つの問題を回避するのに役立ちます。1つは、コストと重量を増加させる過剰な設計マージン、もう1つは、ギアボックスの早期故障につながる不十分なマージンです。

RV用ギアボックスの信頼性において、生涯負荷スペクトルが重要な理由とは？

実際のロボット負荷測定値は、数時間または複数の動作サイクルにわたって収集されることが多い一方、ギアボックスの目標耐用年数は数千時間である場合がある。

測定時間と設計寿命の間のギャップこそが、寿命負荷スペクトル解析が重要となる部分である。

このプロセスは通常、測定またはシミュレーションされたトルク対時間データから始まります。その後、データはクリーニングされ、さまざまな動作条件に応じてセグメント化され、統計的に分析され、代表的な負荷スペクトルに変換されます。

レインフローカウント法を用いることで、振幅や平均値が異なるトルクサイクルを特定できる。統計的分布法を用いることで、様々な負荷レベルの頻度を推定できる。また、極値解析を用いることで、発生頻度は低いものの、潜在的に大きな被害をもたらす可能性のある高負荷事象を評価できる。

得られたスペクトルは、その後、RV用ギアボックスのテストプログラムに変換することができる。

これは産業用ロボットにとって特に重要です。なぜなら、まれに発生する高負荷事象が疲労損傷に不均衡な影響を与える可能性があるからです。緊急停止、衝突からの回復、急加速、高負荷作業、極端なロボット姿勢などは頻繁には発生しませんが、寿命信頼性を評価する際には無視することはできません。

したがって、ギアボックスメーカーやロボットOEMにとっての目的は、RV用ギアボックスが定負荷耐久試験に耐えられることを実証することだけではありません。より重要な問題は、その試験がギアボックスの実際の使用負荷スペクトルの重要な特性を再現しているかどうかです。

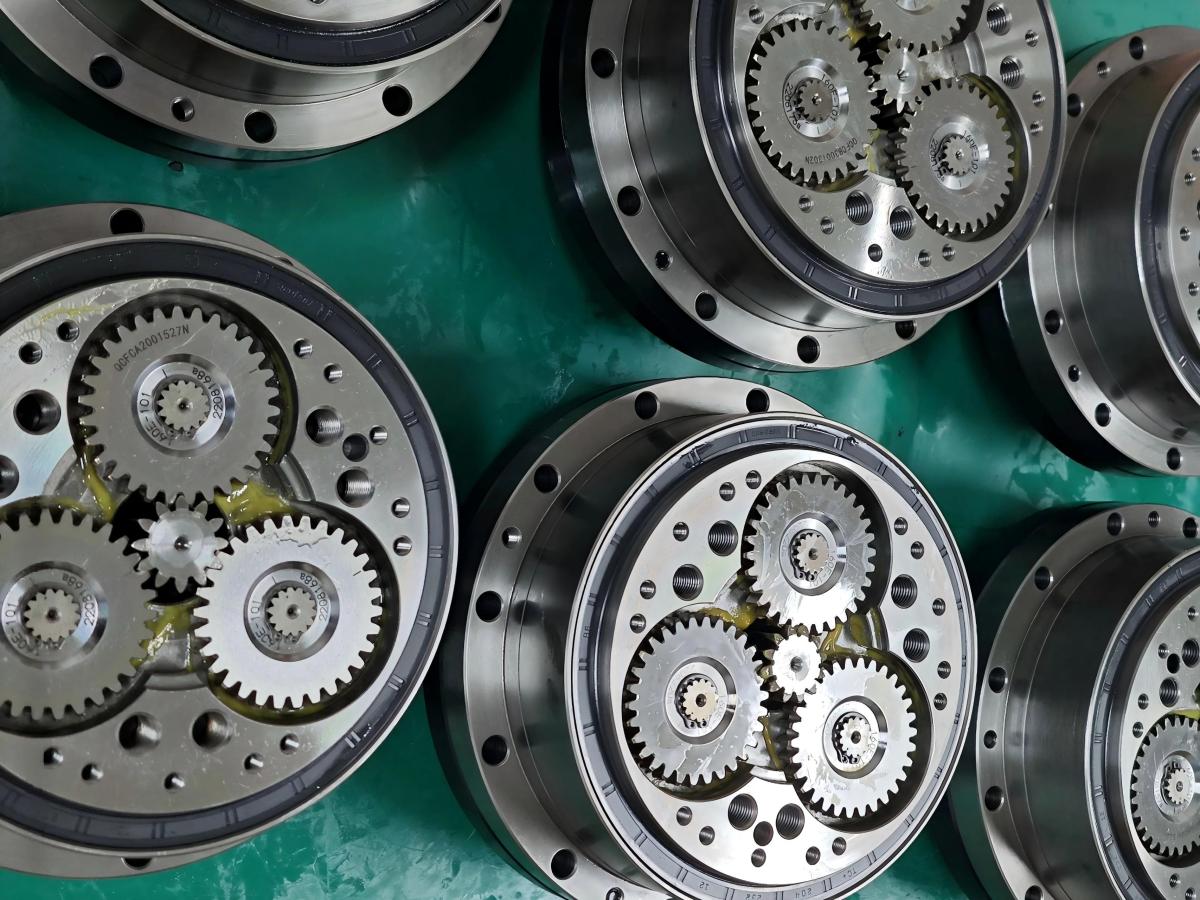

高剛性は、大型ロボットにおけるRVギアボックスの主要な利点の1つです。

重工業用ロボットにおいては、機械的剛性はトルク容量と同じくらい重要な場合が多い。

ロボットアームが大きなペイロードを支えて動作する場合、ギアボックスの出力軸には回転トルクだけでなく、半径方向の力、軸方向の力、および転倒モーメントも作用します。トランスミッションおよび機械構造内部の弾性変形は、エンドエフェクタの位置に影響を与える可能性があります。

これは、機械加工、研削、研磨、溶接、高負荷組立などの用途において特に顕著になります。

RVトランスミッション構造の高い剛性特性は、このような条件下に最適です。適切に選定されたRVギアボックスは、高負荷のロボット関節に必要な機械的サポートを提供すると同時に、繰り返しの動的動作中も安定した伝達性能を維持します。

しかし、ギアボックスの剛性はロボットの構造とは切り離して評価すべきではありません。実際の関節剛性は、ギアボックス、ベアリング、ハウジング、モーター接続部、アーム構造、取り付けインターフェースなど、機械的な連鎖全体に依存します。

したがって、高性能ロボットを設計する際には、RVギアボックスの選定とロボットの構造設計を、2つの独立した構成要素としてではなく、1つの機械システムとして扱うべきである。

RV用ギアボックスとハーモニック減速機：異なる問題には異なる解決策が必要

RVギアボックス技術は、高負荷かつ高剛性が求められるロボット軸にとって特に魅力的ですが、すべての関節にとって必ずしも最適なソリューションとは限りません。

ハーモニック減速機は、従来の減速機とは異なる機械構造を持ち、小型化、軽量化、高減速比、高精度といった利点があります。そのため、質量と回転慣性の低減が重要なロボット関節において、ハーモニック伝達は特に魅力的な選択肢となります。

例えば、手首、前腕、頭部、あるいはその他の比較的コンパクトなロボット関節は、ハーモニックトランスミッションの小型化と軽量化によって恩恵を受ける可能性がある。

一方、RV用ギアボックスは、接合部が高い外部荷重に耐え、高い構造剛性を維持する必要がある場合により適していると言える。

ロボットメーカーが様々な関節構造を持つロボットを開発するにつれて、この区別はますます重要になってくる。ロボット全体で同じ減速機技術を使用する代わりに、エンジニアは各軸の要件に応じて異なる伝達技術を選択できる。

高負荷の産業用ロボット軸には、RVギアボックスが要求される剛性と耐荷重能力を提供できる可能性があります。小型で精密な関節には、ハーモニック減速機またはハーモニックロボット関節モーターが、重量、トルク密度、および統合性のバランスにおいてより優れた性能を発揮する可能性があります。

RV用ギアボックスから一体型ロボット関節モーターへ：設計思想は変化している

従来のロボット関節設計では、モーター、減速機、エンコーダー、ブレーキ、駆動システムが分離されていることが多い。この構造はエンジニアに大きな柔軟性をもたらす一方で、部品点数、インターフェース、ケーブル、組み立て工程の数を増加させるという欠点もある。

統合型ロボット関節モーターの開発は、このアプローチを変えつつある。

モーターとギアボックスを個別に選択し、さらにフィードバック回路や駆動用電子機器を統合する代わりに、統合型ジョイントモジュールは複数の機能を標準化された機械的および電気的ユニットに組み合わせます。

ロボットメーカーにとって、これは開発の複雑さを軽減し、統合時間を短縮することにつながる。

この違いは、特注ロボット、軽量マニピュレーター、医療用ロボット、研究プラットフォーム、および新しいロボットアーキテクチャを開発する企業にとって特に重要です。これらの用途では、エンジニアリングリソースが限られていることが多く、関節構造全体をゼロから再設計する余裕がないためです。

HONPINEの統合型ジョイントソリューションは、この要件に基づいて設計されています。用途に応じて、エンジニアはモーター、トランスミッション、エンコーダー、ドライブ、ブレーキ、トルクセンシング、通信機能など、さまざまな組み合わせのハーモニックジョイントモジュールを評価できます。

これは、従来のRVギアボックス＋サーボモーター構成が、対象となるロボットにとって大きすぎたり、重すぎたり、複雑すぎたりする場合に、代替手段を提供する。

軽量ロボット用途では、なぜ従来とは異なる関節構造が必要になるのか？

ロボットが小型化、高機動化、そして人間中心型になるにつれて、重量はますます重要な要素となる。

ジョイントの質量を減らすことは、ジョイント自体の重量を減らすだけでなく、上流側のジョイントにかかる負荷も軽減する効果があります。

これはロボット設計において連鎖的な影響を生み出す。

例えば、手首関節の重量を軽減することで、肘関節の必要荷重を減らすことができます。肘関節の質量を減らすことで、肩関節に必要なトルクも低減できます。結果として、軽量な関節構造はロボットアーム全体のサイズに影響を与える可能性があります。

これが、ロボットのすべての関節を大型のRVギアボックスに単純に置き換えることが、必ずしも効率的な解決策とは限らない理由の一つです。

軽量または小型ロボットの場合、統合型ハーモニックロボットジョイントモーターは、高トルク密度とよりコンパクトな機械構造を両立させることができます。例えば、HONPINEのTCHLシリーズは、関節の体積と重量に厳しい制約があり、かつ力覚フィードバックと統合配線も重要な用途に特化しています。

出力トルク検出機能は、ロボットが位置制御だけでなく力制御も必要とする場合に特に有用である。

トルクセンシングにより、ロボット関節に新たな知能層が加わる

従来のロボット関節は、主に位置と速度のフィードバックに重点を置いている。しかし、多くの新しいロボットアプリケーションでは、ロボットが周囲環境にどれだけの力が加えられているかを認識する必要がある。

これは、協働ロボット、医療ロボット、力制御による組み立て、研磨、表面検査、そして多くの新たな身体化知能アプリケーションにおいて重要である。

内蔵されたトルクセンサーにより、コントローラーは関節の実際の負荷状態に関する情報を取得できます。位置フィードバックと組み合わせることで、ロボットはより高度な力・位置制御戦略を実行できます。

これにより、関節の役割は単純な動作伝達部品から、感知および作動プラットフォームへと変化する。

HONPINEのTCHLハーモニックジョイントモジュールは、トルクセンサーをジョイント構造に統合すると同時に、ケーブルとコネクタも統合しています。このアプローチは、ジョイントの外形寸法を大幅に増やすことなく力覚フィードバック機能を追加する必要がある場合に特に有効です。

ロボットメーカーにとって、これは外部トルクセンサーを設置する際に通常必要となる機械的および電気的な統合作業の一部を省略できる可能性がある。

デュアルエンコーダーはロボット関節フィードバックの精度を向上させることができる

エンコーダのアーキテクチャは、従来のギアボックス式関節と一体型ロボット関節モーターを比較する際に重要な要素の一つです。

モータ側に配置された単一のエンコーダが、主にモータの回転を計測します。コントローラは、伝達比に基づいて出力位置を推定します。

しかし、実際の出力位置は、伝達弾性、ねじり変形、組み立て誤差、その他の機械的要因によって影響を受ける可能性があります。

デュアルエンコーダ構成では、モータ側と出力側の両方にフィードバックが配置されます。モータ側のエンコーダは高速なローター位置フィードバックを提供し、出力側のエンコーダは実際の関節出力位置を直接測定します。

これら2つの信号の差は、機械的な伝達状態に関する追加情報を提供する。

高精度ロボットアプリケーションにおいては、このアーキテクチャは位置制御の精度向上や伝送関連の誤差補正に役立つ。

また、業界でよくある誤解を明確にしておくことも重要です。ハーモニック減速機は単に「バックラッシュがゼロ」であると表現されるべきではありません。実際のエンジニアリングでは、ハーモニックトランスミッションは極めて低いバックラッシュとなるように設計されており、特定の条件下ではほぼゼロに近づきますが、実際のトランスミッションの動作は、弾性変形、製造公差、予圧、負荷方向、温度、および運転条件によって影響を受ける可能性があります。

したがって、「バックラッシュゼロ」と宣伝するだけでは、実際のロボット関節の位置決め挙動を完全に説明することはできません。

より重要な工学的課題は、実際の負荷条件下で、完全なジョイントが出力位置をどれだけ正確に測定および制御できるかということである。

ここで、デュアルエンコーダーと出力側フィードバックが有効になる。

RV用ギアボックスと一体型ロボット関節モーターのどちらを選ぶべきか？

最適な選択は、ロボットのアーキテクチャと優先順位によって異なります。

溶接、パレタイジング、機械加工、鋳造、マテリアルハンドリングなどの作業において、相当な積載量を扱う大型産業用ロボットにとって、RVギアボックスの高い剛性と耐荷重能力は、適切な伝達ソリューションとなり得る。

重量、設置スペース、配線、統合時間などが大きな制約となる小型ロボットアームの場合、ロボット関節モーターを一体化することで、より効率的なソリューションを提供できます。

協働操作、医療ロボット、研磨、高度な組み立てなど、力学的相互作用を必要とする用途では、従来のモーターと減速機の組み合わせよりも、出力トルクセンサーを備えた一体型ジョイントの方が適している場合があります。

高精度な出力位置決めを必要とするアプリケーションでは、デュアルエンコーダアーキテクチャを採用することで、実際の機械的出力により近いフィードバックを得ることができます。

重要な点は、万能に優れたギアボックスやジョイントモジュールは存在しないということである。最適なソリューションとは、特定のロボットの機械的要件と制御要件に合致するものでなければならない。

HONPINEは、さまざまなロボットアーキテクチャに対応する複数のジョイントおよびトランスミッションソリューションを提供します。

ロボットのアーキテクチャが多様化するにつれて、単一の伝送技術ではすべての用途を効率的にカバーすることは不可能になる。

HONPINEは、RVギアボックス、ハーモニック減速機、遊星減速機、ハーモニックロボットジョイントモーター、統合型ハーモニックジョイントモジュール、遊星ジョイントモジュールなど、多様なモーションコントロールソリューションを開発しています。

これにより、ロボットメーカーは、すべての関節に同じ技術を使用させるのではなく、各ロボット軸の実際の要件に応じて伝達機構を評価することができる。

高負荷の産業用ロボット用途において、RVギアボックスは、厳しい動作条件下で必要とされる機械的剛性と耐荷重能力を提供することができます。

小型精密継手の場合、ハーモニックトランスミッションは、高い減速比、コンパクトな寸法、低いバックラッシュ、および高いトルク密度という利点を兼ね備えることができます。

統合性がより重要な用途においては、統合型ロボット関節モーターは、モーター、減速機、エンコーダー、駆動機能を一体化することで、よりコンパクトなソリューションを実現できます。

力学的相互作用と高度な制御を必要とするアプリケーションでは、トルクセンシング機能を内蔵したジョイントモジュールを使用することで、システム統合の複雑さをさらに軽減できます。

したがって、HONPINEは、従来のギアボックスベースのロボットアーキテクチャから、高度に統合された次世代ロボット関節まで、ロボット開発のさまざまな段階をサポートすることができます。

ロボット関節設計の未来は、たった一つの「最高の」減速機にあるのではない

ロボット工学の発展に伴い、関節伝達機構に対する要求はますます多様化している。

大型産業用ロボットは、耐荷重能力と剛性を最優先します。軽量協働ロボットは、質量と動的応答性を最優先します。医療用ロボットは、小型性、精度、安全性が求められます。ヒューマノイドロボットは、高トルク密度、低慣性、統合センシング、効率的な電力利用が求められます。カスタマイズされた自動化機器には、特殊な取り付け構造、特別な通信インターフェース、または特定の環境への適応が必要となる場合があります。

これらの要件は、単一の伝送アーキテクチャでは必ずしも満たせない。

より現実的なアプローチは、ロボット関節ソリューションのポートフォリオを構築し、各関節の機械的要件に応じて適切なアーキテクチャを選択することである。

RVギアボックスは、高負荷かつ高剛性が求められるロボット用途において、依然として重要なソリューションです。ハーモニックトランスミッションは、小型で精密な関節にとって非常に魅力的な選択肢であり続けています。統合型ロボット関節モーターは、トランスミッション、モーター、センシング、フィードバック、制御機能を統合した、より完成度の高い関節ユニットとして、さらに進化を遂げています。

ロボットメーカーにとって、これは「どのギアボックスを購入すべきか？」という問いが、「このロボットの要件を最もよく満たす関節構造は何か？」という問いへと徐々に変化していることを意味する。

この変化は、新しいロボットプラットフォームを開発する企業にとって特に重要である。

結論：ギアボックスだけでなく、ジョイント全体のソリューションを選択してください。

RV用ギアボックスは、ペイロード、関節トルク、速度、加速度、外力、デューティサイクル、位置決め要件、構造剛性、期待される耐用年数など、ロボットの実際の動作条件に基づいて評価されるべきである。

高負荷産業用ロボットの場合、RVギアボックスは、要求の厳しい用途に必要な剛性と耐荷重能力を提供できます。軽量かつコンパクトなロボットシステムの場合、ハーモニックトランスミッションと一体型ロボット関節モーターは、トルク密度、重量、精度、および統合性のバランスをより良く実現できます。

出力フィードバック、力覚センシング、統合通信、ブレーキ、および駆動エレクトロニクスが重要になる場合、統合型ジョイントモジュールは、単に別のギアボックスを選択するだけでは解決できない問題を解決できます。

そのため、HONPINEは単一のトランスミッションアーキテクチャに特化していません。RVギアボックス、ハーモニック減速機、遊星減速機、ハーモニックジョイントモジュール、遊星ジョイントモジュールを組み合わせることで、ロボットメーカーが実際のアプリケーション要件に応じて、トランスミッションとジョイントのアーキテクチャ全体を評価できるよう支援します。

目標は最も強力なギアボックスを選ぶことではない。目標は、ロボット全体の性能を向上させる関節ソリューションを選択することである。
