RV減速機とハーモニック減速機の比較：ロボット関節に適したギアボックスの選び方？

精密減速機の性能は、ロボットの位置決め精度、剛性、耐用年数を左右する重要な要素です。

精密減速機は、サーボモーターの高速・低トルク出力を、ロボット関節に必要な低速・高トルクの動作へ変換することで、産業用ロボットの制御された再現性の高い動作を可能にします。

現在利用されているさまざまな精密伝動ソリューションの中でも、RV減速機とハーモニック減速機は、産業用ロボットで広く採用されている2つの技術です。

どちらも高い減速比と精密な動力伝達を実現するよう設計されていますが、機械構造、ねじり剛性、負荷容量、重量、適用分野には大きな違いがあります。

ロボットのベース、肩関節、肘関節、手首軸に使用するギヤボックスを選定するうえで、これらの違いを理解することは不可欠です。

本記事では、技術的な観点からRV減速機とハーモニック減速機を比較し、ロボットの各関節に適したソリューションをエンジニアが選定する方法を解説します。

1. RV減速機とハーモニック減速機：構造の違い

RV減速機とハーモニック減速機の根本的な違いは、機械構造にあります。

RV減速機は一般に剛性の高いサイクロイド伝動機構を採用する一方、ハーモニック減速機は制御された弾性変形を利用して精密な減速を実現します。

このような動作原理の違いは、機械性能や用途上の特性に直接影響します。

RV減速機の仕組み

RV減速機は通常、2段減速機構を採用しています。

第1段はインボリュート遊星歯車伝動機構で構成され、第2段にはサイクロイドピン車機構が使用されます。

動作中は、入力歯車が遊星歯車を駆動し、遊星歯車が回転運動をクランク軸へ伝達します。

クランク軸の偏心運動によってサイクロイドディスクが駆動され、周囲のピンとかみ合います。

この機構により、大きな出力トルクを伝達しながら高い減速比を実現できます。

RV減速機の主な特長の1つは、剛性の高い機械構造です。

サイクロイド伝動系の複数の接触点が荷重を分散するため、高トルク時の変形に対する耐性が高まります。

一方、RV減速機には高精度な製造と組み立てが求められます。

性能は、サイクロイド歯形、クランク軸、軸受、ピンなど、各伝動部品の精度に左右されます。

これらの特性から、重負荷の産業用ロボットでは、高剛性と大きな負荷容量が求められる関節にRV減速機がよく採用されます。

ハーモニック減速機の仕組み

ハーモニック減速機は、ハーモニックドライブまたはストレインウェーブギヤとも呼ばれ、異なる伝動原理を採用しています。

一般的なハーモニック減速機は、次の3つの主要部品で構成されます。

ウェーブジェネレーター

フレクスプライン

サーキュラースプライン

ウェーブジェネレーターは通常、楕円形カムと可とう性のある軸受アセンブリで構成されます。

ウェーブジェネレーターが回転すると、薄肉のフレクスプラインが弾性変形します。

フレクスプラインは楕円の長軸付近でサーキュラースプラインとかみ合い、短軸付近ではかみ合いが外れます。

フレクスプラインとサーキュラースプラインの歯数にはわずかな差があるため、両者の相対運動によって高い減速比が得られます。

サーキュラースプラインを固定する一般的な構成では、フレクスプラインはウェーブジェネレーターと反対方向へ低速で回転します。

この動作原理により、コンパクトで軽量な構造ながら、高い減速比を実現できます。

もう1つの重要な利点はバックラッシが非常に小さいことであり、精密なロボット動作に適しています。

ただし、フレクスプラインは動作中に繰り返し弾性変形します。

そのため、疲労強度、材料特性、潤滑状態、動作温度、負荷トルクが減速機の耐用年数に影響します。

剛性の高いサイクロイド伝動系とは異なり、ハーモニック減速機では、負荷時の位置決め性能を評価する際に弾性ねじり変形も考慮する必要があります。

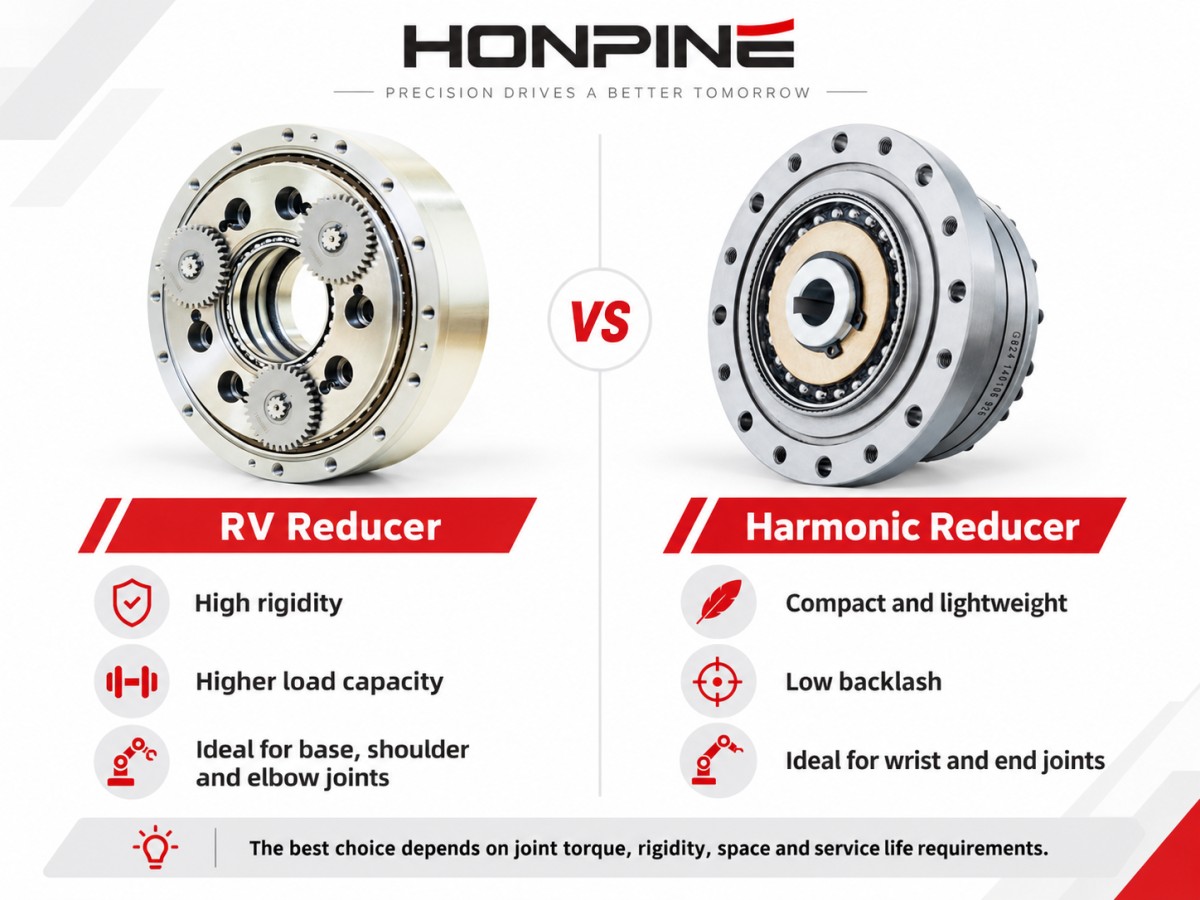

2. RV減速機とハーモニック減速機：性能における5つの主な違い

ロボット関節用の精密減速機を選定する際、エンジニアは減速比や定格トルクだけでなく、複数の要素を比較する必要があります。

特に重要な要素は次の5つです。

位置決め精度と精度維持性

ねじり剛性

トルク容量

耐用年数

伝達効率

位置決め精度と長期的な精度維持性

ハーモニック減速機は、バックラッシの小さい伝動特性で広く知られています。

製品シリーズ、製造精度、測定条件によっては、非常に高い伝達精度を実現できるものもあります。

コンパクトな設計と小さなロストモーションにより、精密な位置決め用途に特に適しています。

ただし、バックラッシが小さいことは、位置決め誤差がゼロであることを意味しません。

ねじり変形、伝達誤差、ヒステリシス、外部負荷はいずれも、実際の出力位置に影響します。

時間の経過に伴う疲労や摩耗、伝達特性の変化も、性能に影響を及ぼす可能性があります。

RV減速機も高い位置決め精度と小さなバックラッシを実現します。

剛性の高いサイクロイド伝動構造は、大きな負荷の下で安定した性能を維持するうえで有利です。

ただし、長期的な精度維持性は、減速機の設計、潤滑、負荷条件、製造品質、保守に左右されます。

したがって、すべてのRV減速機が当初の精度を無期限に維持する、あるいはすべてのハーモニック減速機で精度が急速に低下すると考えるのは適切ではありません。

産業用ロボットに使用する場合、エンジニアは代表的な動作条件下でメーカーが測定した伝達精度、ロストモーション、ヒステリシス、耐用年数のデータを比較する必要があります。

ねじり剛性

ねじり剛性とは、トルクが加わったときに伝動系が角度方向に変形しにくい性質を指します。

外力に耐えながら位置決め精度を維持する必要があるロボット関節では、特に重要です。

RV減速機は一般に、剛性の高い機械部品とサイクロイドのかみ合い構造により、複数の接触領域でトルクを分散できるため、高いねじり剛性を備えています。

そのため、ロボットのベース、肩関節、その他の高負荷関節に適しています。

ハーモニック減速機は可とう性のある伝動部品を使用します。

したがって、弾性変形はその動作原理に本質的に含まれています。

大きな外部トルクが加わると、この変形によって出力側に角度変位が生じることがあります。

ただし、どちらの減速機のねじり剛性も、製品サイズ、設計、動作トルク、メーカー仕様によって異なります。

そのため、すべてのRV減速機とハーモニック減速機に一律の剛性比を当てはめるのではなく、公表されているトルク－変位曲線を比較する必要があります。

トルク容量と耐荷重性能

ロボット関節用減速機を選定する際、トルク容量も重要な検討事項です。

RV減速機は、大きな出力トルクを必要とする中・重負荷のロボット用途で広く使用されています。

その機械構造は、高負荷の関節や大きな外力が加わる用途に特に適しています。

ハーモニック減速機は、スペース効率が重視されるコンパクトで軽量な関節に選ばれることが多くあります。

比較的低トルクから中トルクの用途で使用されるものが多い一方、大型モデルでは大きなトルクを伝達できるものもあります。

そのため、一定のトルク範囲を用いて、いずれかの技術の適用限界を定めるべきではありません。

減速機を評価する際、エンジニアは次の項目を区別する必要があります。

定格トルク

繰り返しピークトルク

最大瞬間トルク

許容モーメント荷重

ラジアル荷重およびアキシアル荷重の容量

これらのパラメーターは減速機の異なる性能を示すため、それぞれ個別に確認する必要があります。

耐用年数と耐久性

耐用年数は、減速機の伝動原理だけで決まるものではありません。

RV減速機では、歯車や軸受の疲労、潤滑状態、接触応力、衝撃荷重、動作温度などが重要な要因です。

ハーモニック減速機では、可とう性部品が動作中に繰り返し変形するため、フレクスプラインの疲労も重要な検討事項です。

どちらの減速機も、適切に選定し、仕様範囲内で使用すれば、長い耐用年数を実現できます。

ただし、耐用年数の評価値は、メーカーの試験条件に照らして解釈する必要があります。

負荷スペクトル、速度、デューティサイクル、潤滑、環境条件は、実際の性能に大きな影響を及ぼします。

したがって、一方の減速機が常に他方より長持ちすると決めつけるべきではありません。

伝達効率

RV減速機とハーモニック減速機は、どちらも効率的な精密動力伝達を実現できます。

ただし、効率は減速機のサイズ、減速比、出力トルク、速度、潤滑、温度によって変化します。

RV減速機では、複数の歯車のかみ合い、軸受、シールによって損失が発生します。

ハーモニック減速機では、歯のかみ合い、可とう性軸受の動作、弾性変形、その他の内部機構に関連する損失が発生します。

そのため、両技術の相対的な効率は動作点によって変わる可能性があります。

消費エネルギーや熱性能が重要な場合は、想定される速度と負荷におけるメーカーの効率曲線を確認するのが最も確実です。

3. 産業用ロボット関節に使用するRV減速機とハーモニック減速機の選定方法

ロボット関節用減速機を選定する際の基本原則は明確です。

技術の評判だけで選ぶのではなく、関節の実際の機械的要件に基づいて減速機を選定します。

適切な選定は、トルク要件の確認から始め、剛性、精度、負荷容量、設置スペース、耐用年数の検証へと進めます。

ステップ1：必要な関節トルクを計算する

最初に、ロボット関節が伝達する必要のあるトルクを求めます。

動作中、ロボット関節には主に3種類のトルクが作用します。

1. 静トルク

静トルクは主に、ロボットのリンク、エンドエフェクター、ペイロードに作用する重力によって発生します。

質量分布、関節の向き、重心と回転軸の距離によって変わります。

2. 動トルク

動トルクは、回転部品を加速または減速するために必要です。

単純化した単軸モデルでは、次のように表されます。

T_a = J × α

ここで：

T_a = 加速トルク

J = 等価慣性モーメント

α = 角加速度

3. 外部負荷トルク

外部トルクは、溶接、機械加工、搬送、組み立てなどの製造工程で発生することがあります。

こうした力は、関節に追加の負荷を与える可能性があります。

単純化した回転系では、必要トルクは次のように表せます。

T_required = T_gravity + T_acceleration + T_external + T_friction

トルク成分は関節角度、動作方向、動作条件によって変化するため、無関係な動作点における最大値を単純に加算するのではなく、トルクプロファイル全体を計算する必要があります。

次に、等価動作トルクを減速機の定格トルクおよび許容デューティサイクルと照合します。

ピークトルクもメーカーの指定する限界内に収める必要があります。

負荷の不確実性、動作条件、衝撃荷重、メーカーの推奨事項に基づいて、適切な設計余裕を設定します。

ステップ2：減速機の種類をロボット関節の位置に合わせる

一般的な6軸産業用ロボットには、6つの回転関節があります。

それぞれの関節は異なる機械負荷を受け、サイズ、重量、剛性に関する要件も異なります。

多くの一般的な多関節産業用ロボットでは、次のような構成が採用されています。

関節1～3：RV減速機

最初の3つの関節は、通常次のとおりです。

J1：ベース旋回

J2：肩関節

J3：肘関節

これらの関節は、ロボットの構造やペイロードの大部分を支えることがよくあります。

大きな出力トルクと高い機械剛性が求められる場合があります。

そのため、これらの位置にはRV減速機がよく使用されます。

関節4～6：ハーモニック減速機

手首関節は通常、次のとおりです。

J4：手首回転

J5：手首屈曲

J6：ツール回転

これらの関節では、重量や設置スペースがより重要になることがよくあります。

コンパクトなハーモニック減速機を使用することで、ロボット手首の質量を減らし、機械的な統合性を高められます。

手首の質量を減らすと、上流側の関節に伝わる負荷も軽減できます。

ただし、この構成がすべてのロボットに当てはまるわけではありません。

ペイロード、ロボットのサイズ、精度要件、メーカーの設計に応じて、異なる伝動構成を採用する産業用ロボットもあります。

大型の手首軸にRV減速機やその他の種類の減速機を使用する場合がある一方、コンパクトなロボットではベースに近い関節にハーモニック減速機を使用する場合もあります。

例：可搬質量20 kgの産業用ロボットの減速機選定

可搬質量20 kgの6軸産業用ロボットを例に考えてみましょう。

最初の3つの関節は、ペイロードだけでなく、ロボット自身のリンクや下流側の関節アセンブリも支える必要があります。

そのため、これらの関節に必要なトルクは手首関節よりかなり大きくなる場合があります。

こうした高負荷関節では、RV減速機が出力トルク容量と構造剛性の面で有利となる可能性があります。

一方、第6関節は主にエンドエフェクターの回転方向を制御します。

ツーリング、ペイロードの慣性、動作速度、外部工程力によっては、コンパクトなハーモニック減速機が適している場合があります。

ただし、可搬質量20 kgという情報だけでは、減速機の要件を決められません。

ロボットのリンク寸法、重心位置、加速度プロファイル、デューティサイクルも考慮する必要があります。

この例から、ロボット関節用減速機はロボット全体の可搬質量だけでなく、関節ごとの負荷に基づいて選定すべきことがわかります。

ステップ3：ハーモニック減速機の疲労寿命を確認する

長期運転では、ハーモニック減速機のフレクスプライン疲労が重要な検討事項です。

ウェーブジェネレーターが回転するたびに、フレクスプラインは繰り返し変形します。

運転サイクルを重ねるうちに、この変形によって可とう性部品に繰り返し応力が生じます。

減速機の耐用年数は、次の要因に左右されます。

加わるトルクとトルク変動

回転速度

運転サイクル数

潤滑品質

温度

衝撃荷重

フレクスプラインの設計と材料特性

機械疲労や軸受寿命のモデルには、負荷と予測寿命の関係をべき乗則で表すものがあります。

ただし、すべてのハーモニック減速機の耐用年数を正確に予測できる、汎用的なトルク－寿命の方程式はありません。

実際の関係は、メーカーの製品設計、試験方法、故障判定基準によって異なります。

そのため、エンジニアは可能な限り、減速機メーカーが公表する寿命計算方法を使用してください。

ステップ4：動作温度と潤滑を評価する

動作温度は、RV減速機とハーモニック減速機の両方の性能に影響することがあります。

ハーモニック減速機では、高温によって潤滑状態、材料特性、疲労性能が変化する可能性があります。

RV減速機では、温度が軸受の動作、潤滑剤の粘度、伝動機構内部の接触状態に影響することがあります。

溶接、鋳造、高温製造などの厳しい環境で使用する場合、エンジニアは次の項目を確認してください。

許容動作温度

推奨潤滑剤

熱膨張に関する考慮事項

シールおよび環境保護

保守要件

用途によっては、追加の冷却、保護シールド、その他の温度管理対策が必要になる場合があります。

4. RV減速機とハーモニック減速機：ロボットに適しているのはどちらか

RV減速機とハーモニック減速機に、あらゆる用途で優れた万能な選択肢はありません。

それぞれの技術は、異なる機械条件や動作条件で利点を発揮します。

大きなトルク容量、機械剛性、大きな外部負荷への耐性が設計上の優先事項となる場合、RV減速機が選ばれることがよくあります。

コンパクトな寸法、軽量構造、高減速比、小さなバックラッシが重視される場合、ハーモニック減速機が特に適しています。

産業用ロボットメーカーにとって、適切な選定は各関節の特性によって決まります。

ロボットのベースと手首関節に同じ要件が求められることはほとんどありません。

同様に、重負荷の溶接ロボットとコンパクトな精密組立ロボットでは、必要な伝動ソリューションが大きく異なる場合があります。

最適な設計手法は、関節の負荷プロファイル全体、動作要件、精度目標、設置上の制約、想定耐用年数を評価することです。

5. 結論：ロボット関節設計に適した精密減速機の選定

RV減速機とハーモニック減速機を、単純に競合する技術と捉えるべきではありません。

多くのロボットシステムでは、両者は互いに補完する役割を果たします。

RV減速機は、高負荷の動力伝達と構造剛性に利点があります。

ハーモニック減速機は、高い減速比と小さなバックラッシを備えた、コンパクトで軽量な精密伝動を実現します。

ロボットメーカーにとって、選定の中心となる問いは、どちらの減速機技術が本質的に優れているかではありません。

重要なのは、次の点です。

ロボット関節には何が求められ、その要件を最も効果的に満たせる減速機はどれか。

トルク、剛性、位置決め精度、デューティサイクル、環境条件、耐用年数の要件を分析することで、エンジニアは性能、信頼性、装置設計上の制約のバランスが取れた精密伝動ソリューションを選定できます。
