カップ型ハーモニックドライブはハーモニックドライバーの短寿命問題を効果的に解決します

産業用ロボットにおいて、ハーモニックドライブは、その高精度、高トルク伝達、そして滑らかな動作により、関節伝達システムで広く使用されています。これらの特性により、ハーモニックドライブは、産業用ロボット、航空宇宙機器、精密機器など、精密な制御と高性能が求められる用途に最適な選択肢となっています。ハーモニックドライブの重要部品であるフレクスプラインの疲労破壊と短寿命の問題を解決するために、HONPINEはカップ型ハーモニックドライブを設計しました。

ハーモニックドライブ構造におけるフレクスプラインの重要性

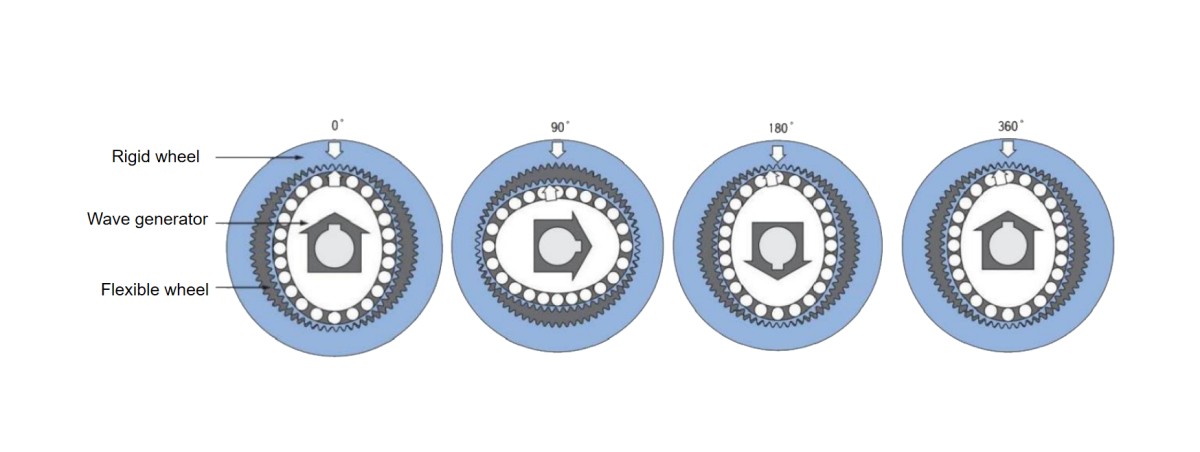

ハーモニック伝達はフレクスプラインの弾性変形に依存しているため、フレクスプラインは最も大きな応力を受け、疲労が発生しやすい部品です。言い換えれば、フレクスプラインの寿命がハーモニックドライブの使用寿命を決定します。HONPINEは構造パラメータを最適化し、無負荷時および負荷時の両方でフレクスプラインにかかる最大応力を効果的に制御しながら、可能な限り最短のバレル長を実現しています。これにより、最適な性能を確保し、疲労破壊のリスクを低減し、使用寿命を延ばします。

カップ型ハーモニックドライブとは？

ハーモニックドライブのフレクスプラインには主に2つの形状があります。カップ型とハット型 (中空) です。中央がくぼんだカップのような形状をしたカップ型フレクスプラインは、モーションコントロールおよび動力伝達のために、ハーモニックドライブ、ロボティクス、精密機械、航空宇宙機構で一般的に使用されています。

カップ型フレクスプラインは通常、ボルトまたはピンを介して他の機械部品に接続されます。正確な接続方法はハーモニックドライブの設計および製造基準によって異なりますが、通常は確実な固定のためにリム部にあらかじめ穴またはインターフェースが設けられています。

カップ型ハーモニックドライブの利点

• ダブルサーキュラーアークハーモニックドライブとも呼ばれ、優れたかみ合い性能と、サーキュラースプラインとフレクスプライン間のより高い接触率を実現します。

• コンパクトで軽量なため、スペースに制約のある産業用ロボットに最適です。

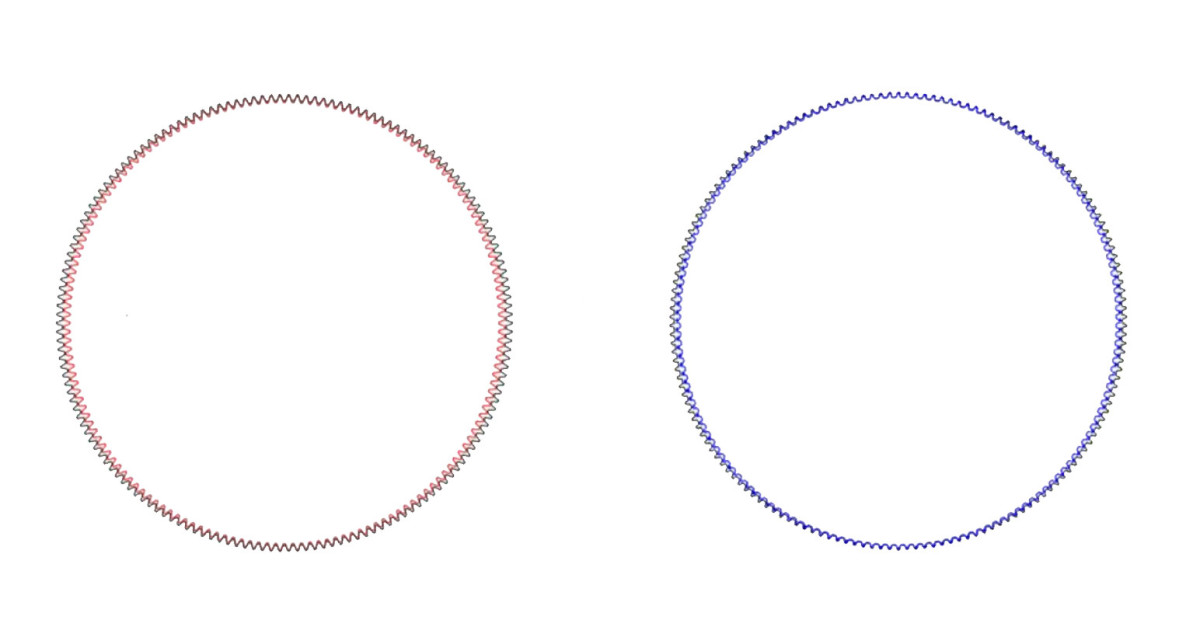

• HONPINEのR&D分析により、ダブルサーキュラーアーク歯形は、応力分布と変形抵抗において従来のインボリュートギアより優れていることが確認されています。

• グローバル顧客からのフィードバックに基づく直交試験によって最適化され、性能と安定性が向上しています。

• 厳格な品質検証により、市場の要求への適合性と信頼性が確保されています。



おすすめのHONPINEカップ型ハーモニックドライブ

FSGシリーズ     – ロボットアームおよび密閉型ロータリーテーブル向けの取り付けが容易なストレインウェーブギア

FSDシリーズ     – 航空宇宙、ロボティクス、半導体装置向けのコンパクトなカップ型ハーモニックギア

FCG-AJ           –   シリーズ – 高トルク重負荷用カップスタイルストレインウェーブギア

HONPINEのカップ型ハーモニックドライブは、より長い寿命、より高い精度、そしてより優れた耐久性を提供し、高性能な自動化およびロボティクス用途において優れた選択肢となります。
