バイオニックロボットはハイエンド設備製造の駆動エンジンであり、人類が製造の知能化から理解の知能化へ進歩することを支えています。高精度の関節モジュール、インテリジェントセンシングデバイス、高性能制御チップおよびアルゴリズムが相乗的に機能することが求められます。典型的なバイオニックヒューマノイドロボットは10–40自由度を備えています。モジュール式ハーモニック関節モジュールはシステム統合を簡素化し、信頼性を向上させ、保守性を高めます。

バイオニックヒューマノイドロボットとは

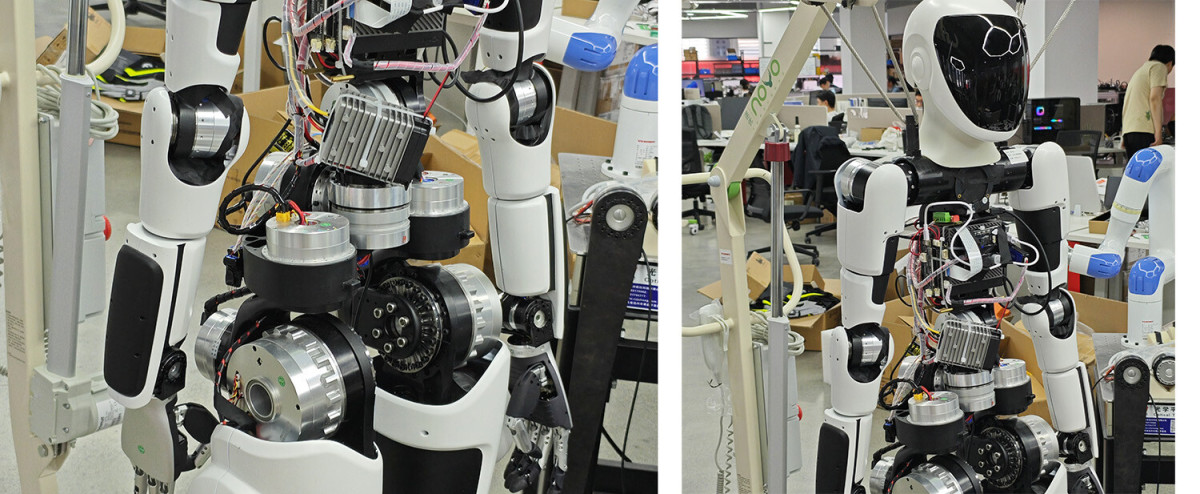

バイオニックヒューマノイドロボットは、人間の形態や行動を模倣し、危険または反復的な作業において人間の代替となるロボットです。搬送、組立、その他の高精度動作といった産業作業を実行できるほか、家庭環境においても、ダンス、ドアを開ける、物を手渡すなどのサービスを提供し、日常生活に利便性と支援をもたらします。

バイオニックヒューマノイドロボットにおいて関節モジュールが特に重要な理由

ヒューマノイドロボットが進化し、ますます多様な環境に適応するにつれて、高精度制御の実現と高負荷条件への対応の両方が求められます。歩行、走行、重量物の運搬といったロボットの運動能力は、その全身に分散配置されたモーターモジュールに完全に依存しています。これらのモジュールは単なるモーターではなく、複数の機能を統合し、精密かつ強力な駆動を実現する高度に集積された動力実行ユニットです。

バイオニックヒューマノイドロボット向け関節モジュールの要件

バイオニックロボットは、手の把持、歩行バランス、姿勢制御といった繊細な動作を頻繁に行います。生物のように柔軟に、協調して、安全に動作しなければなりません。そのため、関節モジュールには高トルク密度、小型化、軽量設計が求められ、最小限のスペースと質量の中で高トルクと高出力を発揮できる必要があります。

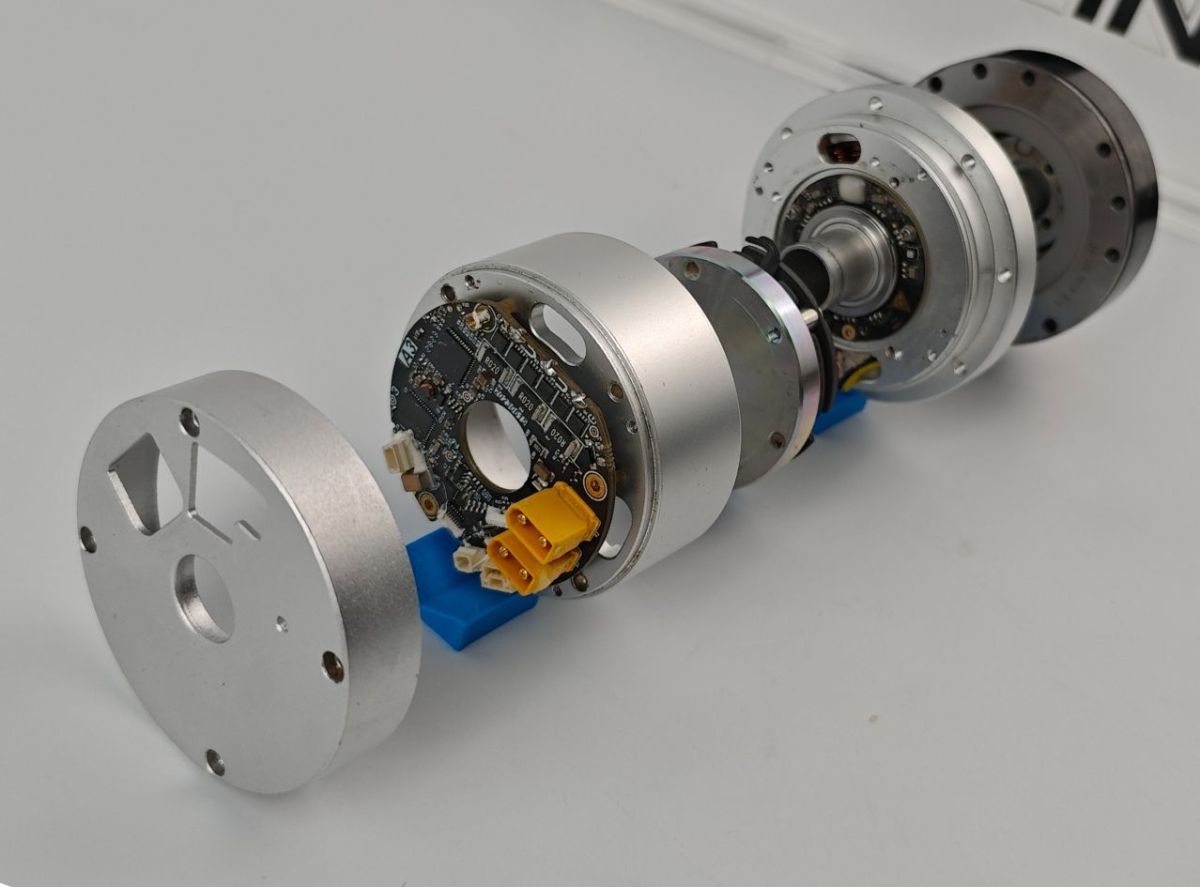

関節モジュールとは

関節モジュールは、モーター、減速機、およびセンサーを1つの試験・校正済みモジュールにあらかじめ統合した完全一体型ユニットです。内部部品は最適にマッチングされており、ユーザーによる取り付けで生じる可能性のある芯ずれや組立誤差などの問題を回避できます。この設計により、研究開発と製造が大幅に簡素化されます。バイオニックロボットメーカーはハーモニック関節モジュールを直接購入して使用できるため、開発サイクルと生産の複雑さを大幅に低減できます。

ハーモニック減速機とフレームレストルクモーターの役割

ハーモニック減速機

多歯噛み合い設計（大きな接触面積）により、ハーモニック減速機は高トルク負荷に耐えることができます。その構造は優れたねじり剛性も備えており、これは負荷時の変形が最小限であり、システム応答が速く、位置決めが正確で、耐振動性が高いことを意味します。

これにより、ロボットは目立った揺れや位置ずれなしに、高負荷の搬送作業や精密加工タスクを実行できます。

フレームレストルクモーター

フレームレストルクモーターの中核概念は、ダイレクトドライブと高集積化です。
ハウジング、ベアリング、出力軸などの従来部品を排除することで、ローターとステーターのみを提供し、機械構造へ直接統合できるようにします。

そのコンパクトなサイズ、高トルク密度、高剛性により、関節モジュールに最適であり、省スペース化と軽量化を実現しながら、よりスリムな設計とより小型の関節を可能にします。

当社の新世代ハーモニック関節モジュール

フレームレストルクモーターとハーモニック減速機の組み合わせに基づき、当社はヒューマノイドロボットのアクチュエーターに広く使用される新世代のハーモニック関節モジュールを開発しました。

特長

• 極めて高い出力およびトルク密度

• 高い位置決め精度と剛性

• コンパクトで軽量な構造

• より高い効率とエネルギー損失の低減

ハーモニック関節モジュールに関する詳細については、HONPINE Newsの記事をご参照ください：

なぜ関節モジュールはロボットの「パワーハート」と呼ばれるのか
