ハーモニック減速機やRV減速機のフランジは、単なる機械的な取り付け部品ではないのはなぜでしょうか？

ハーモニック減速機やハーモニック減速機、RV減速機などの精密減速機を選定する際は、フランジが必要かどうか、また機械全体の設計においてどのような役割を果たすかを検討することが重要です。

フランジは主に、接続、位置決め、荷重支持、荷重伝達、取り付け精度の確保を担います。単なる取り付け用の機械部品ではありません。減速機とモーター、ロボット関節、その他の機器との接続部における組み立て精度や運転安定性に直接影響します。

減速機フランジの機能を理解するには、まず機械部品としてのフランジの基本的な工学原理を確認し、次に精密伝動システムで果たす具体的な機能を検討する必要があります。

皆さん、こんにちは。HONPINEで技術ディレクターを務めるTheodore Liです。

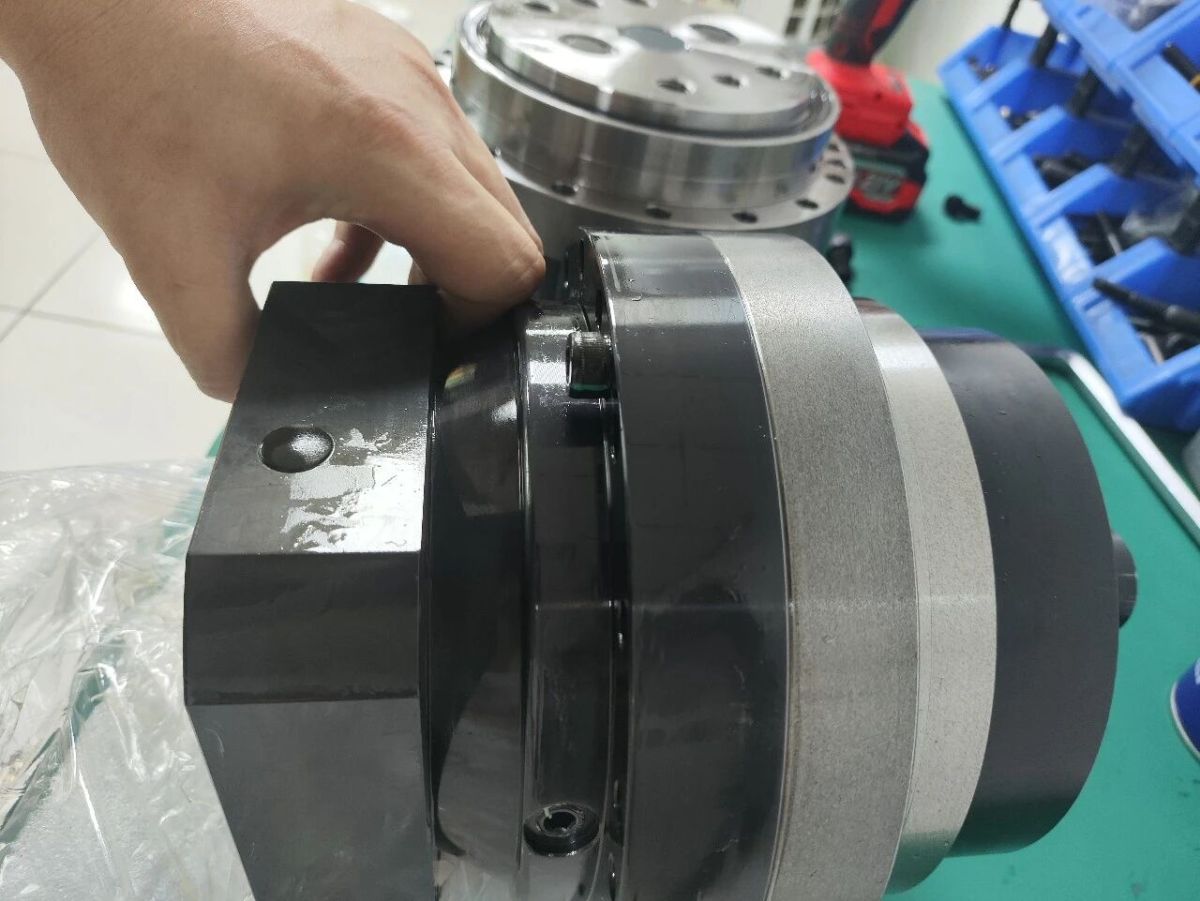

減速機のフランジとは？

工学において、フランジ接続は単一の部品ではなく、統合されたシステムです。フランジにはボルト穴とシール面があり、ボルトが締付力を発生させ、ガスケットは圧縮によって変形し、シール面の微細な隙間を埋めます。

シール性は、フランジ材質が物理的な障壁として機能することだけに依存するものではありません。ボルト、ガスケット、フランジによって形成される締結システムによって確保されます。

予圧が不十分だと、ガスケットは十分に圧縮されません。予圧が過大であったり、均一に分布していなかったりすると、フランジに塑性変形や反りが生じることがあります。そのため、フランジ接合部の性能はフランジ単体ではなく、アセンブリ全体に左右されます。

フランジの主な利点の一つは、取り外しが可能なことです。溶接継手やしまりばめとは異なり、フランジ接続は接合面を損傷させずに繰り返し組み立て、分解できます。このため、配管システム、圧力容器、回転機械で最も広く使用される接続方法の一つとなっています。

また、フランジは多くの他の機械部品と比べて高度に標準化されています。たとえば鋼管フランジでは、呼び圧力の表示方式としてPNとClassの2つが広く用いられています。シール面には、全面座、平面座、はめ合い座、さねはぎ座、リングジョイント形状があります。

それぞれの区分には、固有の寸法要件、材料、圧力・温度定格が対応しています。ボルトピッチ円直径、シール面粗さ、ボルトのかかり深さといった詳細は、取り付け時に目視だけで判断できるものではありません。

一般的な配管システムよりも、減速機のフランジが大きな工学的責任を担うのはなぜか？

減速機には、歯車と軸受で構成される精密な動力伝達システムが内蔵されています。フランジは、減速機とモーターを接続する入力部、駆動機械と接続する出力部、またはハウジングの分割面に配置されることがあります。

Hengchi Transmissionは、減速機フランジの機能を接続、シール、荷重支持とまとめています。これは妥当な出発点ですが、精密伝動システムでは、それぞれの機能に精度という別の要素が加わります。

配管システムでは、フランジのずれは主にシール性能に影響します。一方、減速機では、フランジ接合部のずれが歯車のかみ合い状態や軸受荷重の分布にも影響する可能性があります。

1 接続：重要なのは部品をつなぐことだけでなく、芯合わせを維持すること

入力フランジはモーターのハウジングを減速機の入力側ハウジングに固定し、出力フランジは減速機のハウジングを機器フレームに固定します。

フランジ自体が2本の回転軸を直接接続するわけではありません。軸間のトルク伝達には、カップリング、スプライン、中空軸などの部品が用いられます。ただし、フランジの位置決めパイロットや段差部によって、接続された軸の同軸度を十分な精度で維持できるかどうかが決まります。

Flenderのギヤユニット関連資料では、軸、軸受、カップリングの寿命は、軸の芯合わせ精度に大きく左右されると説明されています。そのため、芯ずれを最小限に抑えることが重要です。接続された軸の角度方向または軸方向のずれが大きすぎると、早期摩耗や部品の損傷につながることがあります。

減速機フランジの位置決め段差部は、こうしたずれを許容範囲内に抑えるのに役立ちます。

たとえば、SEW-EURODRIVEの取り付け仕様では、フランジ位置決め段差部の公差についてDIN 42948が参照されています。位置決め段差部の直径が (b_1 leq 230) mm の場合はISO j6、公差の指定があり、(b_1 > 230) mm の場合はISO h6が使用されます。

これらの公差等級は、単なる任意の推奨事項ではありません。数十マイクロメートルの精度で位置決め面を効果的に機能させるうえで重要です。

取り付け面同士の接触状態も、見落とされがちな重要要素です。

減速機の取り付けフランジが機器の取り付け面に適切に密着していない場合や、ボルトを誤った順序で締め付けたり、締付トルクが不均一だったりすると、組み立て時にハウジングがわずかに、しかし無視できない弾性変形を起こすことがあります。

機器の停止中には検知しにくい変形であっても、軸受穴の芯合わせや歯車軸の平行度を変化させる可能性があります。

工学的な解析によると、取り付け時に生じる変形が、減速機本来の製造公差よりも歯車のかみ合い精度に大きな悪影響を及ぼす場合があります。

つまり、精密に製造されたフランジであっても、取り付け工程が適切に管理されなければ、その精度上の利点の多くが失われる可能性があります。

2 荷重支持：重要なのは力に耐えることだけでなく、荷重経路を導くこと

フランジ取り付け式減速機では、出力軸が駆動部品の近くで直接支持されずに外側へ伸びていることがあります。プーリー、スプロケット、歯車によって発生するラジアル荷重は、出力軸と軸受にオーバーハング曲げモーメントを生じさせることがあります。

SEWの技術資料では、このようなオーバーハング荷重が軸と軸受に追加の負荷を与えると説明されています。許容限界を超えると、軸受が早期に故障する可能性があります。深刻な場合は、曲げ疲労によって軸が破損することもあります。

フランジの役割は、軸受に代わって曲げモーメントを吸収することではありません。減速機のハウジングを機器フレームに剛性高く固定し、ハウジングの変形を抑えながら、反力トルクと外部荷重を支持構造へ伝達することです。

この機能には、十分な強度だけでなく、十分な剛性が必要です。

Flenderの資料では、基礎の剛性が不十分だと、ギヤユニットの停止中には検知できなくても、運転中にギヤユニットの部品がラジアル方向および軸方向に変位することがあると指摘されています。

Siemens SIMOGEARの取扱説明書でも、重要な制限が定められています。ユーザーが取り付けた部品による追加の外力を減速機に加えてはならず、減速機またはギヤモーターを他の部品の荷重支持部として使用してはなりません。

この制限の背景にある工学的な原則は明確です。減速機のフランジとハウジングは、伝達反力トルクと、想定された取り付け条件に伴う荷重に耐えるよう設計されています。追加アセンブリの重量や慣性荷重を支持できるよう、自動的に設計されているわけではありません。

減速機を構造支持部として使用すると、想定も検証もされていない可能性のある荷重経路に力や曲げモーメントが加わります。その結果生じるハウジングの変形によって、内部の歯車のかみ合い状態が損なわれることがあります。

また、フランジ自体の構造応力と、フランジ接合部の接触応力は区別する必要があります。これらは異なる物理量です。

有限要素解析では、フランジの遷移部の丸み付近で構造応力が数百メガパスカルに達することがあります。一方、標準的な予圧条件下でのガスケット接触応力は、一般に数十メガパスカルの範囲です。

たとえば、GOREのガスケット取り付けガイダンスでは、ガスケット応力設計の参考値として17 MPa (2,500 psi)、推奨最小値として (Q_{min} L_{0.1}) 21 MPa (3,045 psi) が示されています。

最大構造応力と接触圧力を混同すると、予圧されたフランジ接合部における実際の接触応力を解釈する際に、桁違いの誤差が生じる可能性があります。工学データを使用する際は、これらの量を明確に区別する必要があります。

3 シール：重要なのは漏れを防ぐことだけでなく、潤滑境界を保つこと

減速機には潤滑油が封入されており、通常の運転条件下ではハウジング内に保持されなければなりません。

入力部と出力部のシールには、潤滑油の外部への漏出を防ぐことと、外部の汚染物、水分、腐食性物質がハウジング内に侵入するのを防ぐことという、2つの目的があります。

潤滑油の漏れは、単なる保守上の問題ではありません。油量が減少すると、歯車や軸受への潤滑が不十分になり、摩耗が進行する可能性があります。

外部からの汚染も同様に深刻な損傷を引き起こすことがあります。歯車のかみ合い部や軸受の軌道面に侵入したほこりなどの粒子は、精密伝動システムに研磨材を持ち込むことになります。

そのため、減速機フランジのシールには、単純なガスケットだけではない方法が用いられることがよくあります。

SEWの一部アダプターおよびフランジ接合部の取り付け説明書では、Loctite 574やLoctite 5188などの嫌気性フランジシール剤の使用が指定されています。また、シール剤は合わせ面の片側だけに塗布し、途切れや隙間がないよう連続して塗布することも指定されています。

Loctite 574は、すきまの小さい剛性金属フランジ接続用に設計されています。最大0.25 mmのすきまを充填でき、空気のない環境で硬化し、組み立て後の低圧環境に対する耐性を発揮します。

SEWは、一部のフランジボルトについて、次の締付トルクも指定しています。

M6: 12 Nm

M8: 28 Nm

M10: 56 Nm

M12: 96 Nm

M16: 235 Nm

指定締付トルクの許容差は±15%です。

これらの値は、フランジのシール性がシステム全体で決まることを示しています。表面の清浄度、シール剤の連続塗布、ボルト予圧の均一性など、複数の要因が関係します。

いずれか一つの要因に不備があると、運転温度や振動の影響を受けてシール部が機能しなくなる可能性があります。

4 見落とされがちな要素：取り付け方向によってフランジの機械的な役割はどう変わるか

脚取り付けとフランジ取り付けは、機械的に同等ではありません。

脚取り付けでは、減速機の重量をベースが支えます。用途によっては、出力軸は主にトルクを伝達し、ラジアル荷重は比較的小さくなります。

フランジ取り付けでは、取り付け部から減速機が吊り下げられることがあり、出力軸にオーバーハング荷重が加わる可能性があります。その場合、軸受は定格範囲内で発生する力と曲げモーメントに対応しなければなりません。

そのため、出力軸および軸受に許容されるラジアル荷重と曲げモーメントは、取り付け方法によって大きく異なる場合があります。

したがって、フランジは単に取り付け面を提供するだけではありません。選択した取り付け構成によって、荷重がどのように減速機へ加わり、ハウジングや軸受システムを通じて伝達されるかが決まります。

その結果、軸受寿命の評価に用いる条件にも影響します。

結論

減速機フランジの工学的な重要性は、芯合わせ面、荷重伝達面、シール面という3つの重要な接合部で果たす役割にあります。

芯合わせ面では、DIN 42948に定められた位置決め段差部の公差などが、歯車の正確なかみ合いに必要な幾何学的条件の維持に役立ちます。

荷重伝達面では、構造剛性とボルト予圧によって、反力トルクや外部荷重を支持フレームへ伝達します。同時に、Siemensの取扱説明書などに示された制限によって、許容される外部荷重の範囲が定められています。

シール面では、嫌気性フランジシール剤が微細な隙間を埋め、内部の潤滑油と外部環境との境界を保つのに役立ちます。

位置決め段差部の摩耗、取り付け面の接触不良、ボルト予圧の低下、シール剤の塗布の途切れなどによって、これらの接合部のいずれかが劣化しても、フランジ自体の破損から故障が始まることはほとんどありません。

むしろ、その影響は伝動システム全体に波及し、歯面のピッチング、軸受の剥離、位置決め精度の経時的なずれとして現れることがあります。

この関係を理解すると、機械工学における一つの原則が見えてきます。基本的な接続部品がシステムの最高性能を決定するとは限りませんが、実際の性能限界を静かに決めていることがあります。

したがって、ハーモニック減速機やRV減速機などの精密伝動システムでは、フランジを単なる取り付け部品としてではなく、システムの芯合わせ、構造健全性、長期的な運転信頼性を支える不可欠な要素として評価する必要があります。
