DDトルクモータがハイエンド5軸ロータリーテーブルに最適な理由

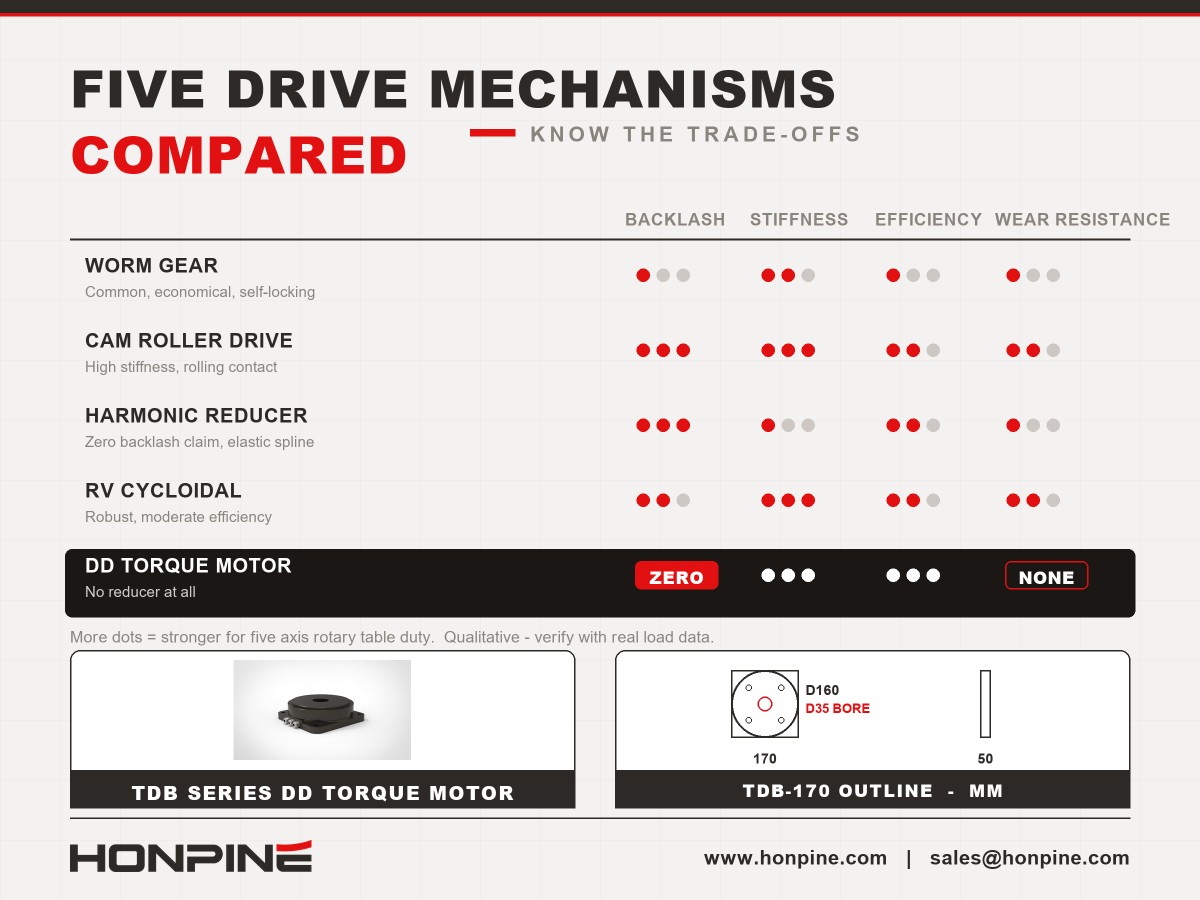

5軸ロータリーテーブルにおける5種類の駆動機構の比較

5軸ロータリーテーブルには、ウォームギヤ、カムローラードライブ、ハーモニック減速機、RVサイクロイド減速機、ダイレクトドライブ（DD）トルクモーターなど、さまざまな駆動機構を採用できます。それぞれ、位置決め精度、ねじり剛性、負荷容量、伝達効率、長期信頼性のバランスが異なります。

これらの違いを理解することは、高精度CNC加工用の駆動システムを選定するうえで重要です。特に、輪郭精度、表面仕上げ、長期的な位置決め安定性が求められる用途では欠かせません。

なぜ高級5軸ロータリーテーブルではハーモニック減速機ではなくDDモーターが採用されるのでしょうか？

従来の機械式伝達機構では、減速機のバックラッシ、伝達誤差、ねじりコンプライアンス、軸受に起因する誤差、組み付けずれ、摩耗など、位置決め誤差の要因が複数生じます。

ダイレクトドライブシステムは機械式減速機をなくし、それに伴う伝達誤差を排除します。単純化して比較すると、主な誤差要因は軸受に起因する誤差とエンコーダの測定・フィードバック誤差に絞られます。ただし、実際の誤差予算は構造変形、熱の影響、サーボ制御、設置品質にも左右されます。

主な利点は、減速機に起因する摩耗をなくせることです。接触や変形を伴う部品に依存する機械式伝達機構とは異なり、DDトルクモーターは中間減速機構を介さずに回転軸を直接駆動します。これにより機械構造を簡素化し、長期間の使用において安定した位置決め性能を維持しやすくなります。

高級工作機械では、長期精度、動的応答、加工の一貫性を重視する場合、ダイレクトドライブが有力な選択肢となります。ただし、「10年間精度が低下しない」といった主張は、駆動方式だけから当然に導かれるものではなく、用途に応じた試験や耐用年数データによる裏付けが必要です。

バックラッシゼロはロストモーションゼロを意味しない

ハーモニック減速機は「バックラッシゼロ」を実現すると紹介されることがあります。しかし、バックラッシとロストモーションは同じものではありません。

一般にバックラッシとは、運動方向が反転した際に、かみ合う伝達部品間に生じる角度方向の隙間を指します。ロストモーションは反転時の位置決め偏差をより広く捉える指標で、弾性変形、ねじりコンプライアンス、ヒステリシス、その他の機械的要因の影響を含む場合があります。

ハーモニック減速機はバックラッシを非常に小さくできますが、負荷時の弾性変形までなくなるわけではありません。フレクスプラインは動作中に繰り返し弾性変形するため、伝達システムには有限のねじり剛性があり、負荷に応じた角度変位が生じる可能性があります。

この違いは、5軸CNC加工において重要です。回転軸はバックラッシ検査に合格していても、複数軸の同時補間中や切削負荷が変化した際に角度偏差が生じることがあります。厳しい加工条件では、こうした偏差が輪郭誤差、表面のうねり、表面仕上げのばらつきにつながる可能性があります。

そのため、ロータリーテーブルの駆動機構を選定する際は、バックラッシの仕様だけでなく、ロストモーション、ねじり剛性、負荷依存の位置決め誤差、動的性能も評価する必要があります。

ハーモニック減速機が適しているのはどのような場合ですか？

ハーモニック減速機は、コンパクトな寸法、高い減速比、低バックラッシが重視される5軸ロータリーテーブルや精密回転機構において、引き続き実用的な選択肢です。

設置スペースが限られ、切削負荷が中程度の、グラファイト電極、宝飾品、小型医療部品などの加工に適する場合があります。

ただし、ハーモニック減速機はフレクスプラインの制御された弾性変形によって動力を伝達します。そのため、実際の加工プロセスを踏まえて、ねじり剛性と負荷依存の変形特性を考慮する必要があります。

重切削や断続切削では、切削力やトルク変動によって伝達システムに弾性的な角度変位が生じることがあります。この変位が用途の誤差予算を超えると、輪郭精度や表面仕上げに影響を及ぼす可能性があります。また、繰り返し高負荷で運転すると、減速機の設計、負荷条件、保守方法によっては、疲労に関する耐久性の懸念が生じることもあります。

したがって、ハーモニック減速機が厳しい加工用途すべてに本質的に不適切というわけではありません。適性は、必要な剛性、トルク容量、デューティサイクル、衝撃負荷、精度、耐用年数によって決まります。重切削、大きなトルク変動、または特に厳しい長期精度要件を伴う用途では、DDトルクモーターのほうが適した駆動方式となる場合があります。

高級工作機械におけるDDトルクモーターの意味とは？

DDトルクモーターは、中間のギヤボックスを介さずに回転軸を直接駆動します。これにより、減速機のバックラッシと減速機に起因する伝達コンプライアンスがなくなり、機械式伝達機構が短縮されます。

高級5軸ロータリーテーブルでは、次のような利点が得られる可能性があります。

高い位置決め精度

減速機をなくすことで、伝達に起因する主な誤差要因を取り除けます。

システム全体として高いねじり剛性

モーター、軸受の配置、回転構造を適切に設計することで、切削負荷による角度変位に強い駆動システムを実現できます。

滑らかな動作と優れた動的応答

ダイレクトドライブは、減速機に伴う追加の機械的接続部や伝達系の動特性を回避します。

機械的摩耗の低減

減速機をなくすことで、内部伝達部品に関連する摩耗や疲労の要因を取り除けます。

加工性能の一貫性：機械構造全体と制御システムが適切に設計されていれば、伝達に起因する誤差を低減することで、輪郭の一貫性や表面仕上げの向上につながります。

DDトルクモーターの実用上の価値は、モーター単体ではなく、回転軸全体によって決まります。軸受剛性、構造剛性、エンコーダの分解能と精度、熱管理、サーボ調整、設置品質のすべてが、最終的な加工性能に影響します。

なぜA軸が特に重要なのでしょうか？

ダイレクトドライブの利点は、水平軸周りにワークを傾斜させることの多いA軸で特に顕著です。

A軸ロータリーテーブルは、片持ち構造を採用することが多く、ワーク、治具、切削力によって生じる大きな転倒モーメントに耐える必要があります。支持構造や駆動系に角度変形があると、回転軸から切削点までの距離によってその影響が増幅されることがあります。

簡単に言えば、切削点が回転軸から遠いほど、同じ角度誤差によって生じる直線方向の位置決め偏差は大きくなります。

このため、一部の5軸工作機械の設計では、A軸にDDモーターまたはカムローラードライブを採用し、C軸にはウォームギヤ駆動を採用します。この構成は、設計品質の妥協を意味するとは限りません。各軸の負荷条件、剛性要件、精度目標に基づいて駆動技術を使い分ける、意図的な設計である場合があります。

A軸では転倒モーメントや角度変形に対する高い耐性が必要となる一方、C軸では負荷や剛性に関する要件が異なる場合があります。そのため、2つの軸に異なる駆動機構を選択することは、合理的なエンジニアリング上の判断となり得ます。

5軸ロータリーテーブルに適したDDトルクモーターを選ぶには？

高精度5軸ロータリーテーブル用のDDトルクモーターを選定する際、エンジニアは次の要素を評価する必要があります。

必要トルク：連続トルク、ピークトルク、加速トルク、切削負荷の変動を考慮します。

ねじり剛性：軸受、取付部の接合面、構造部品を含む回転軸全体の剛性を評価します。

位置決め精度と輪郭精度：エンコーダ精度、サーボ性能、熱ドリフト、同時5軸加工の要件を評価します。

熱性能：連続運転時の発熱と温度変化による変形を確認します。

負荷容量とモーメント容量：軸方向荷重、ラジアル荷重、転倒モーメント、および軸受配置の剛性を確認します。

制御との適合性：モーター、エンコーダ、サーボドライブが工作機械の制御および補間要件を満たしていることを確認します。

長期信頼性：運転条件、保守要件、検証済みの耐用年数データを考慮します。

DDトルクモーターが、あらゆるロータリーテーブルに自動的に最適な選択となるわけではありません。しかし、高い剛性、精密な輪郭制御、滑らかな動作、長期的な位置決め安定性が不可欠な場合、ダイレクトドライブは機械式減速システムに対して重要な利点をもたらします。
