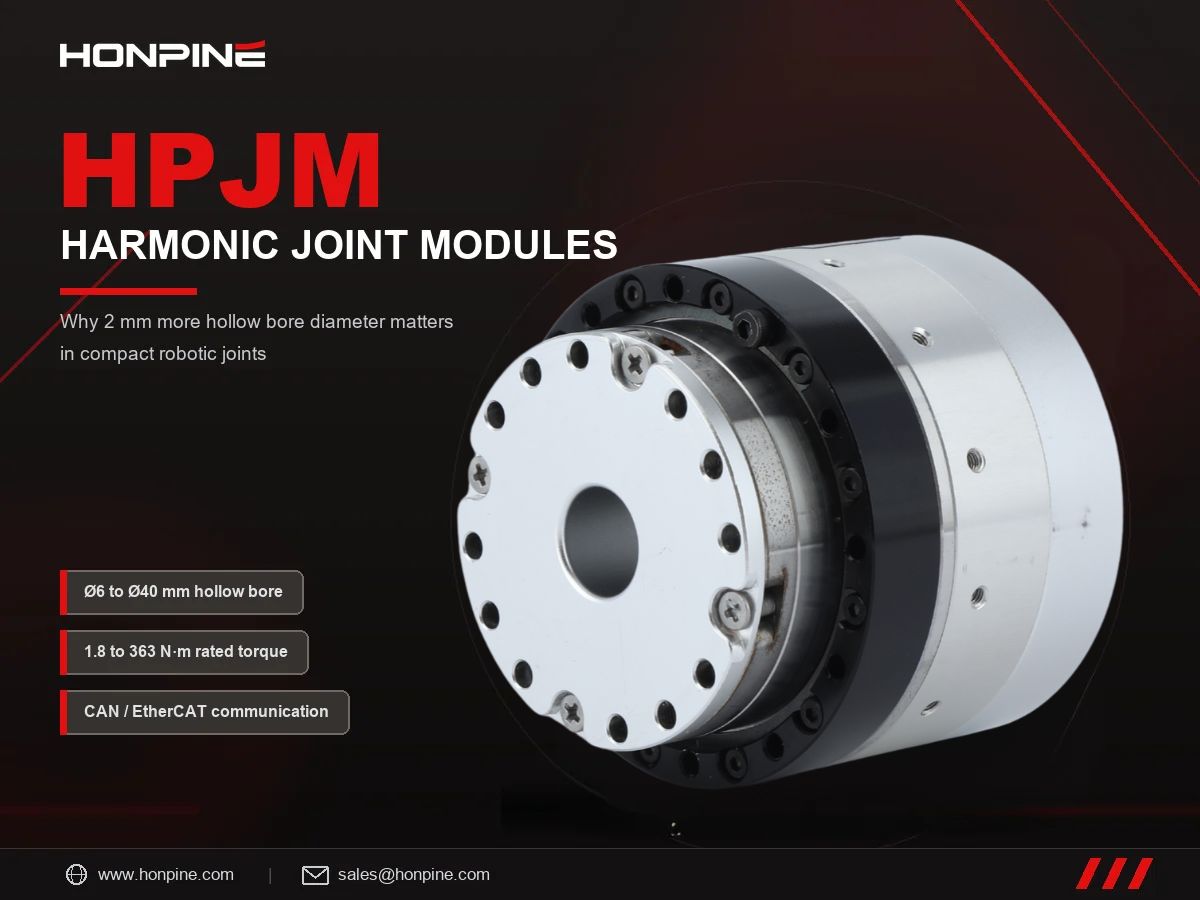

多くのお客様が、内径がわずか2 mm大きいHONPINE HPJMハーモニックジョイントモジュールを選ぶ理由

お客様が、貫通穴径がわずか2 mm大きいHONPINEHPJMハーモニックジョイントモジュールを選ぶのはなぜでしょうか。コンパクトなロボット関節では、貫通穴径が少し大きくなるだけで、内部ケーブルの配線、配線の自由度、システム全体の統合性に大きな違いが生まれます。穴の断面積は直径の2乗に比例するため、2 mmの増加でも、予想以上に大きな有効スペースを確保できます。この記事では、貫通穴径がエンジニアリングに与える影響を取り上げ、選定したHPJMモデルと同等製品を比較し、ヒューマノイドロボット、協働ロボット、産業オートメーションにおいて穴径が重要な理由を解説します。

1. 直径が2 mm大きくなると、面積は25%ではなく78%増加

貫通穴径は、利用可能なスペースを線形に表す指標ではありません。円形の穴の断面積は、A = πD²/4の式で計算されます。そのため、直径がわずか2 mm大きくなるだけでも、特に小径の穴では、利用可能なスペースが大幅に増加します。

たとえば、穴径をØ6 mmからØ8 mmに拡大すると、断面積は約78%増加します。同じ2 mmの増加でも、Ø10 mmからØ12 mmでは44%、Ø16 mmからØ18 mmでは27%、Ø30 mmからØ32 mmでは14%の増加となります。

2. ロボット関節の内部配線の可否を貫通穴径が左右するのはなぜですか？

ロボット関節では、貫通穴径によって、電源ケーブル、通信ケーブル、ブレーキやセンサーの配線を内部に通せるかどうかが直接左右されます。これは、外部ケーブルが動作を妨げたり、引っ掛かりのリスクを高めたり、システム統合を複雑にしたりするヒューマノイドロボット、協働ロボット、コンパクトなロボットアームにおいて特に重要です。

一般的なケーブルの完全内蔵配線では、次の3種類のケーブルを収容する必要があります。

• 電源ケーブル：2本の導体で、ケーブル径は約3.5 mm。

• EtherCAT通信ケーブル：外径約4.5 mmのシールドケーブル。

• ブレーキおよびセンサー配線：約3 mm径。

保護スリーブやブッシュによって、利用できるスペースはさらに小さくなります。これらの部品に合計約2 mmの余裕を見込むと、有効内径は次のように推定できます。

有効穴径 ≈ 呼び穴径 − 2 mm

これは簡略化したエンジニアリング上の推定値です。実際のケーブル収容能力は、ケーブルの構造、コネクター寸法、配線形状、絶縁、シールド、必要なクリアランスによって異なります。

Ø6 mm：内部配線に限られたスペース

呼び穴径がØ6 mmの場合、有効径は約Ø4 mmにとどまると推定されます。細いケーブル1本なら通せる可能性がありますが、電源、通信、ブレーキまたはセンサーの配線を同じ関節に通すのは非常に困難です。

3種類すべてのケーブルを関節内部に通す設計では、ケーブル構成を変更するか、外部配線を追加しない限り、Ø6 mmの穴では想定した配線方法が現実的でない場合があります。

Ø8 mm：わずかな拡大で内部配線が可能になる場合も

穴径をØ8 mmに拡大すると、有効径は約Ø6 mmと推定されます。ケーブル寸法や配線方法によっては、この追加スペースにより複数種類のケーブルを関節に通せる可能性があります。

これにより、より一体化された内部配線設計が可能になる場合がありますが、ケーブル束、コネクターのサイズ、保護部品、組立公差を踏まえて実際に収まるか確認する必要があります。ケーブルの充填率だけでは、ケーブル束が収まることや、動作中の信頼性が保証されるわけではありません。

繰り返し屈曲するロボット関節では、ケーブルの柔軟性と最小曲げ半径も同様に重要です。動的なケーブル配線の予備設計では、ケーブル外径の約4倍を最小曲げ半径とする目安が一般的に用いられますが、ケーブルメーカーの仕様を優先してください。

外径3.5 mmのケーブルの場合、この目安に基づく最小曲げ半径は約14 mmです。

したがって、Ø8 mmの穴は、手首関節など、往復回転が限られた用途で適する可能性があります。設計全体によっては、回転範囲が約±90°～±120°となる場合もあります。ただし、回転範囲が保証されるわけではありません。ケーブル長、内部配線形状、関節構造、動作サイクルも考慮する必要があります。

連続した360°回転には、一般に、より大きな貫通穴、適切なロータリー電気インターフェース、または用途に応じたスリップリングなど、より綿密に設計されたケーブル管理ソリューションが必要です。

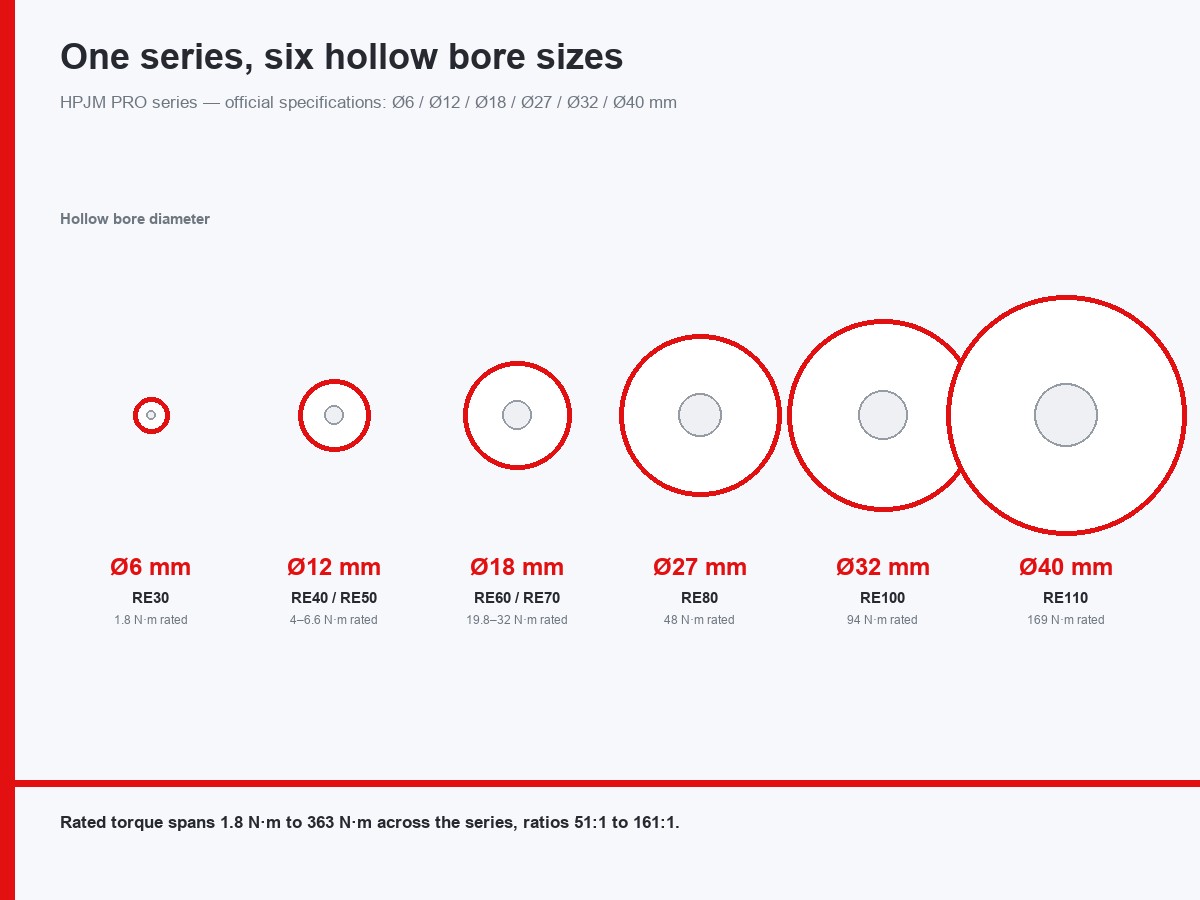

大きなHPJMモデルがØ25 mmまたはØ32 mmの貫通穴を備えている理由の一つもここにあります。より広い内部スペースにより、高度なロボットや産業オートメーション用途で、ケーブル配線とシステム統合の自由度を高められます。

3. 貫通穴径において、HONPINE HPJMシリーズは他社のハーモニックジョイントモジュールとどう異なりますか？

貫通穴径は、ハーモニックジョイントモジュールを選定する際の要素の一つにすぎません。全体寸法、トルク容量、モジュール長、重量、エンコーダー構成、統合要件も最終的な選定に影響します。

一方、内部配線が設計上の重要要件である場合、穴径のわずかな違いでも関節全体の構成に影響することがあります。

以下では、選定したHONPINE HPJMモデルと、他社の同等製品について公開されている仕様を比較しています。数値は入手可能な製品情報に基づいています。直接比較を行う前に、最新のメーカー仕様書で確認してください。

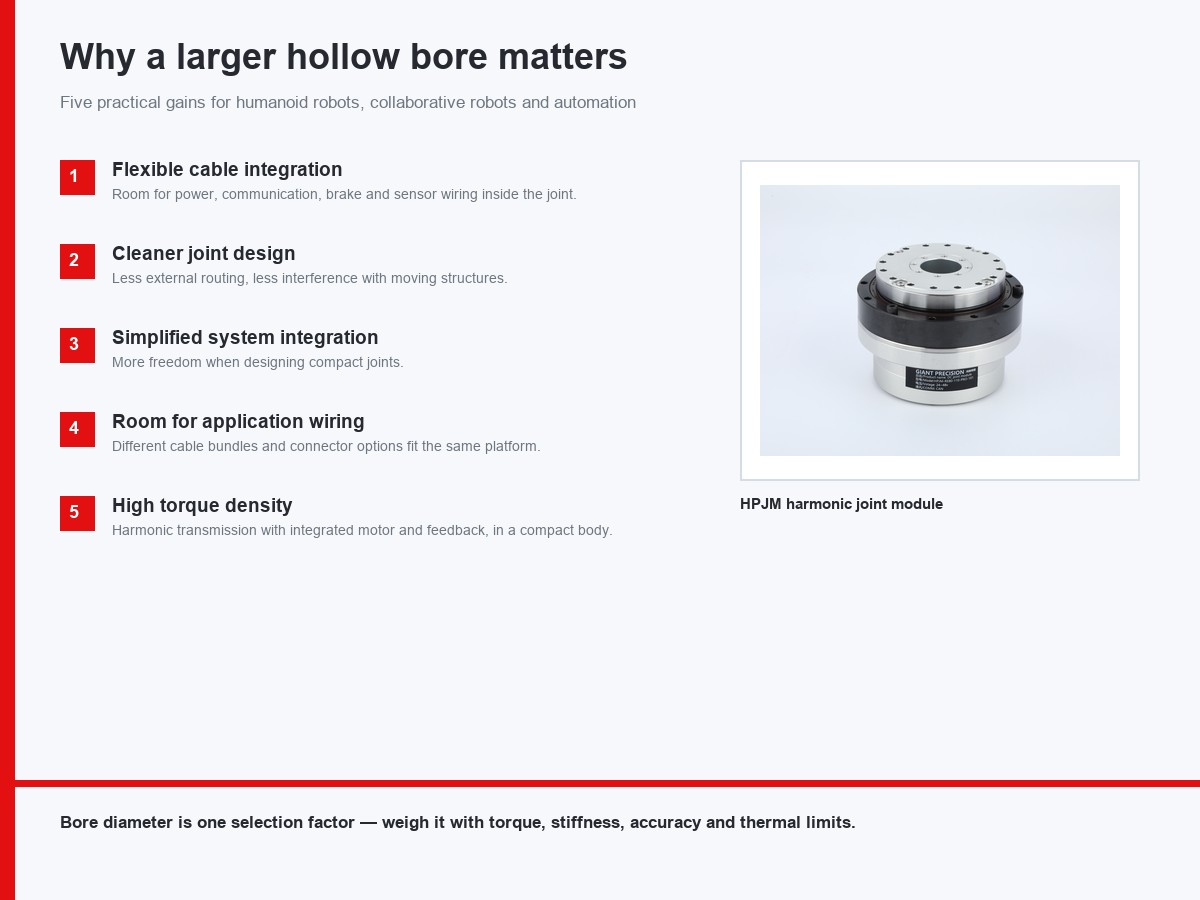

4. ロボットやオートメーション用途で、貫通穴が大きいことが重要なのはなぜですか？

HPJMハーモニックジョイントモジュールは、選定されたモデルサイズにおいて、コンパクトな一体型設計と比較的大きな貫通穴を備えています。これにより、外部配線や追加の構造変更の必要性を抑えながら、エンジニアが内部配線を収容しやすくなります。

ケーブル統合の柔軟性向上

ケーブル寸法や配線要件によっては、電源、通信、ブレーキ、センサーの配線を収容しやすくなります。

よりすっきりとしたロボット関節設計

外部配線への依存を減らすことで、可動構造との干渉を最小限に抑え、よりコンパクトなロボット設計を実現しやすくなります。

システム統合の簡素化

穴径が大きいと、ヒューマノイドロボット、協働ロボット、ロボットアーム向けのコンパクトな関節を設計する際に、より柔軟に対応できます。

用途に応じた配線のためのスペース

寸法を確認したうえで、大きな貫通穴をさまざまなケーブル束や統合要件に対応させることができます。

コンパクトなパッケージで高いトルク密度

HPJMシリーズは、ハーモニック伝達技術にモーターとフィードバック部品を統合し、設置スペースが限られるモーションコントロール用途に対応します。

貫通穴が大きいからといって、あらゆる用途でそのジョイントモジュールが優れているとは限りません。エンジニアは穴径に加えて、定格トルク、ピークトルク、ねじり剛性、位置決め精度、熱性能、重量、ケーブルの曲げ要件を総合的に評価する必要があります。

5. HONPINE HPJMハーモニックジョイントモジュールをご覧ください

HONPINEHPJMハーモニックジョイントモジュールは、コンパクトな寸法、統合機能、高いトルク密度を必要とする用途向けに設計されています。貫通穴の構成により、特に設置スペースが限られるロボット関節で、内部配線の自由度を高められます。

ヒューマノイドロボット、協働ロボット、ロボットアーム、産業オートメーション機器向けに、大きな貫通穴を備えたハーモニックジョイントモジュールをご検討の場合は、最新のHPJM製品カタログおよび技術仕様書をご請求ください。

当社チームが、モデル寸法、貫通穴径、トルク仕様、統合オプションの比較をサポートし、お客様の用途に適したソリューションの選定をお手伝いします。
