高精度自動化装置にハーモニック減速機が適している理由

ディスペンシング、精密実装、自動検査設備では、限られた設置スペース内で、モーション機構に頻繁な起動・停止、角度調整、繰り返し位置決めが求められることがあります。目標位置に一度到達することは、あくまで出発点です。より大きな課題は、連続生産を通じて一貫した動作を維持することです。

低バックラッシ、コンパクトな構造、高い単段減速比を備えるハーモニック減速機は、精密回転軸に適した実用的な伝動方式です。その特性は、ディスペンシングヘッドの姿勢制御、実装ヘッドの角度補正、検査テーブルのインデックス動作などに活用できます。

精密自動化において位置決めの繰り返し精度が重要なのはなぜですか？

位置決めの繰り返し精度とは、所定の条件下で機構が同じ目標位置にどれだけ安定して戻れるかを示します。

これは絶対位置決め精度とは異なります。機構がほぼ同じ位置に繰り返し停止しても、理論上の目標位置からずれている場合があります。そのため、装置設計者は繰り返し精度に加え、伝達誤差、校正、実際の負荷条件も考慮する必要があります。

以下の用途から、一貫した回転動作が重要な理由をご確認いただけます。

これらの用途において、減速機の役割はモーターの回転速度を下げるだけではありません。指令された動作をモーターから作業機構へ安定して伝達する役割も担います。

ハーモニック減速機はどのように精密な動作を支えるのでしょうか？

低バックラッシにより反転時の遊びを低減

頻繁に回転方向を切り替える機構では、伝動部の隙間により、出力側が応答する前に入力側が動くことがあります。そのため、微小な角度補正の制御が難しくなります。

ハーモニックギヤ機構は、フレクスプラインの弾性変形を利用して、その歯をサーキュラ・スプラインにかみ合わせます。このかみ合い方式により歯面の隙間を最小限に抑えられるため、頻繁な正逆転や微細な角度調整が必要な回転軸に適しています。

ただし、バックラッシが小さいからといって、伝動系全体に誤差がないわけではありません。カップリング、ねじりコンプライアンス、ヒステリシスは、出力位置に影響する可能性があります。そのため、「バックラッシゼロ」という表現だけで判断せず、対象モデルの性能データに基づいて選定する必要があります。

高減速比により微細な角度動作を実現

減速機構は、モーターの比較的大きな回転を、出力側の小さな動きに変換します。

たとえば、理論減速比が100:1の場合、モーターが1°回転すると、出力側は0.01°回転します。この関係により微細な角度指令が可能になりますが、装置が自動的に0.01°の位置決め精度を達成することを意味するものではありません。

実際の性能は、エンコーダのフィードバック、伝達誤差、機械剛性、制御システムにも左右されます。

コンパクトな構造により装置への組み込みが容易

ディスペンシングヘッド、実装ヘッド、検査ステーションには、カメラ、照明、センサー、空圧配管、ケーブルなどを収める必要があることが多く、伝動機構に使えるスペースは限られています。

ハーモニック減速機は、コンパクトなパッケージで高い減速比を実現します。また、多歯かみ合いにより、比較的小さな寸法での負荷伝達を可能にします。

こうした特性により、装置メーカーは作業機構周辺にコンパクトな駆動部を配置しながら、プロセス部品のためのスペースを確保できます。

ディスペンシング、実装、検査設備での用途

以下に、装置の動作要件とハーモニックギヤ機構の特性に基づく用途例を示します。適合性は、実際の機械設計および運転条件に照らして確認してください。

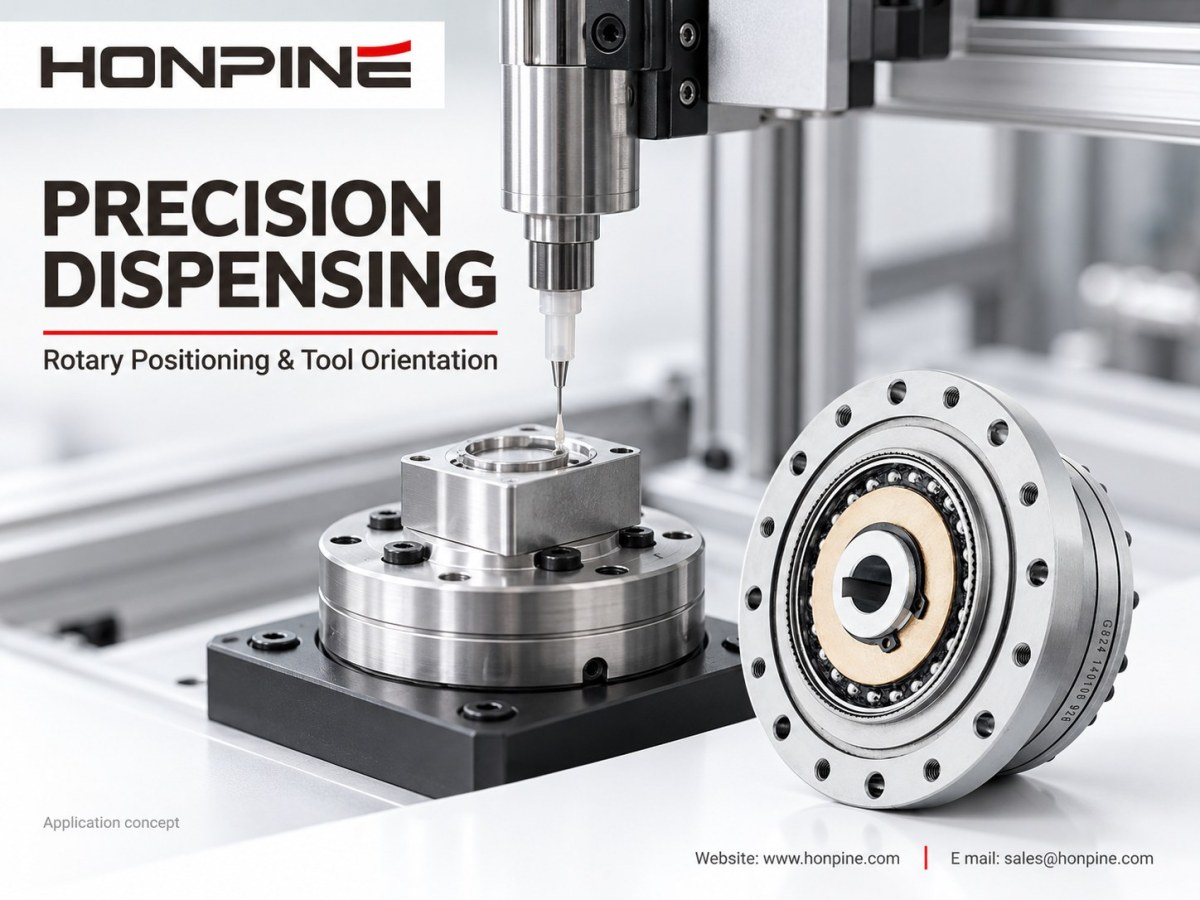

ディスペンシング設備：回転位置決めとツールの姿勢制御

ディスペンシング工程によっては、ノズルを異なる方向からワークに近づける必要があります。また、加工中にワーク自体を回転または傾斜させる場合もあります。

このような状況では、回転軸の繰り返し精度が、ディスペンシングニードルとワークの相対的な向きに影響します。

ハーモニック減速機は、ディスペンシングヘッドの回転軸、回転式ワーク保持治具、ロボットのディスペンシング関節などに採用を検討できます。機構の角度調整と、プログラムされた位置への安定した復帰を支援します。

ディスペンシング品質は、供給圧力、流体粘度、ニードル高さ、移動速度にも左右されます。減速機が支えるのは機械的な動作であり、それ単独で塗布品質を決めるものではありません。

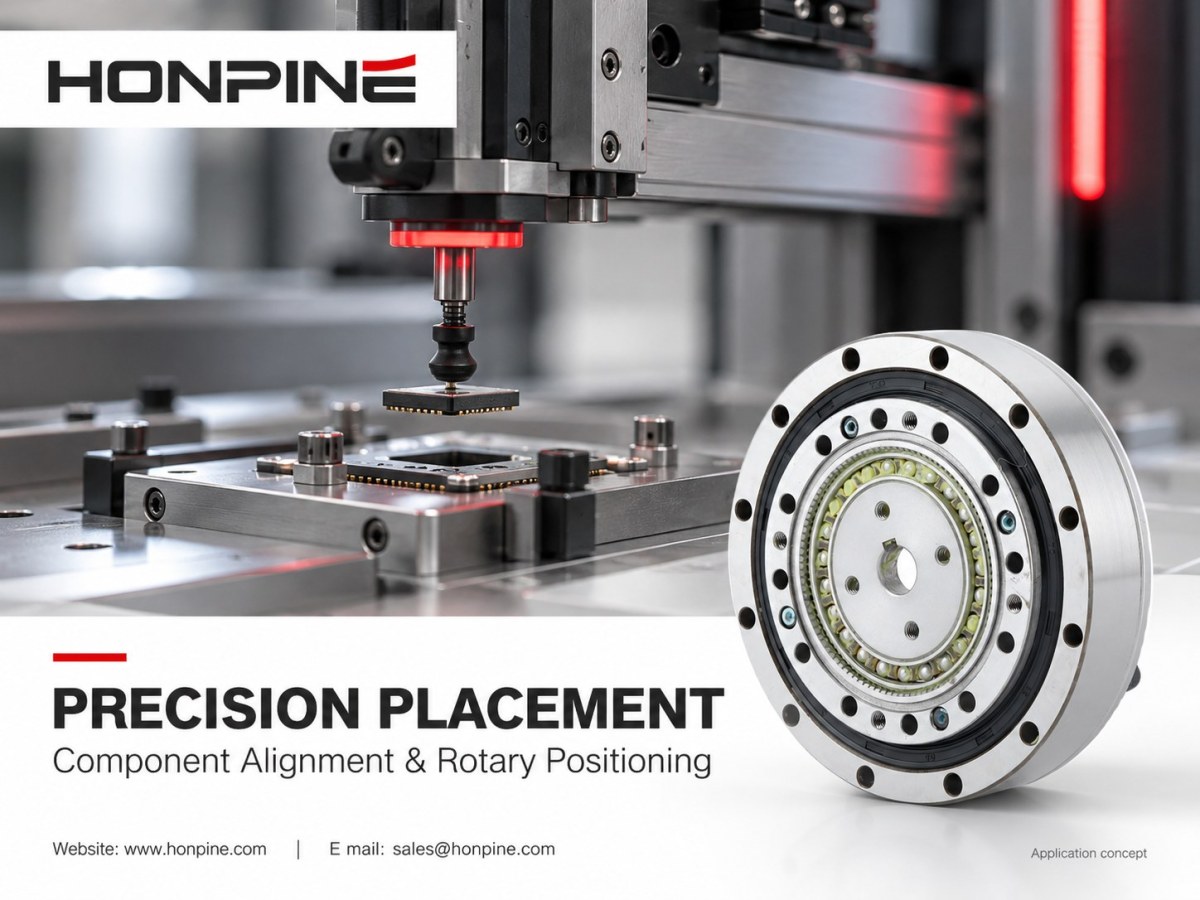

精密実装設備：部品の角度合わせ

精密実装では、ビジョンシステムのフィードバックに基づいて部品を回転させ、目標位置に合わせる必要がある場合があります。

theta軸、回転治具、歯車伝動に適したコンパクトな組立機構では、低バックラッシにより、角度補正時に機械的な隙間が及ぼす影響を低減できます。また、コンパクトな減速機は、限られた設置スペースへの組み込みにも適しています。

極めて高い速度や加速度、短いサイクルタイムが求められる用途では、ダイレクトドライブなどの代替方式も評価してください。応答時間と整定時間は、実際の負荷条件下で検証する必要があります。

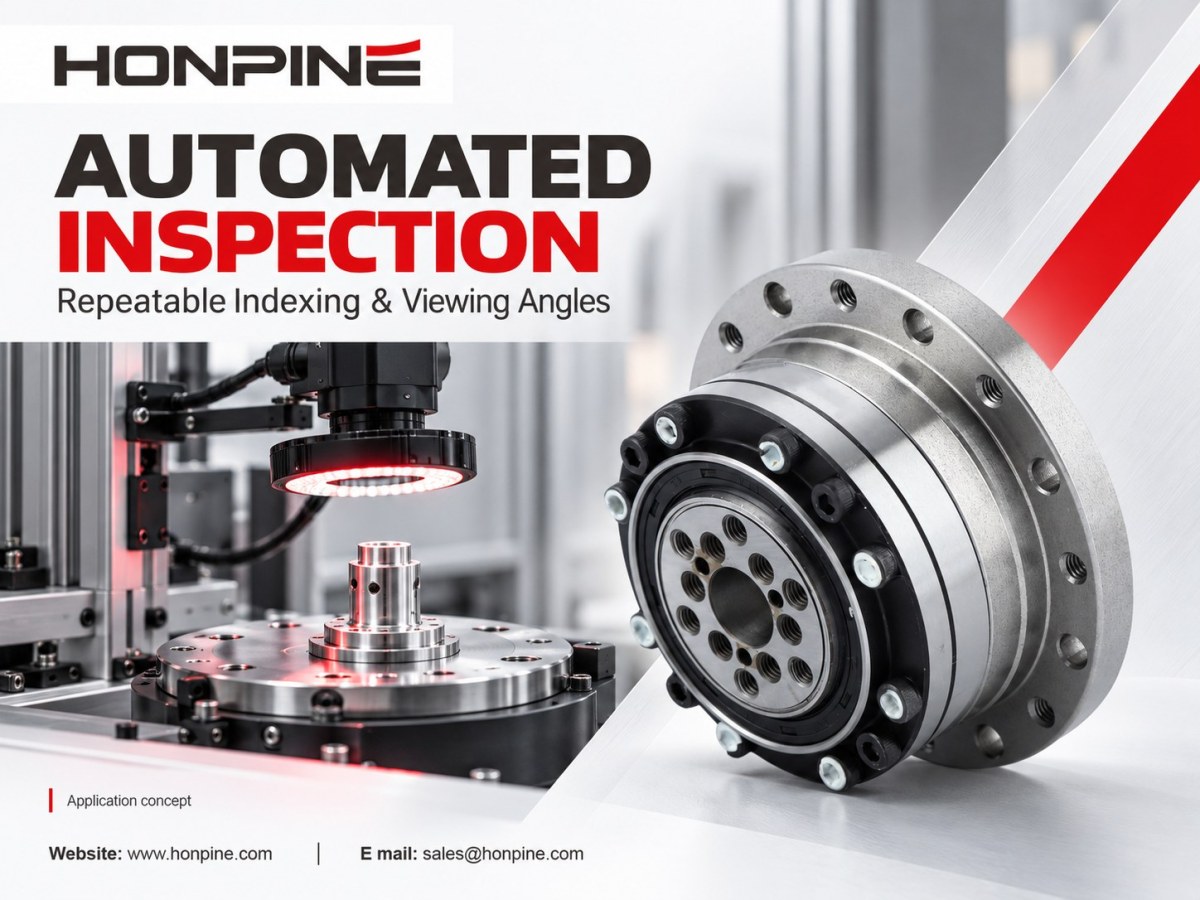

自動検査設備：繰り返しインデックス動作と撮像角度

外観検査、寸法測定、多角度撮像では、複数の検査位置を順に通るようワークを回転させる必要がある場合があります。

ハーモニック減速機は、検査用ターンテーブルや姿勢制御軸に使用し、ワークをプログラムされた角度に位置決めできます。生産ロット間で画像を比較する用途では、機械的な位置決めを安定させることで、画像取得条件の再現性を維持しやすくなります。

検査全体の精度は、機械プラットフォーム、ビジョンまたは測定システム、校正方法にも左右されます。

30:1～160:1の減速比はどのように選定すべきですか？

これらの用途では、まず30:1～160:1を初期検討範囲とし、該当する製品シリーズで選択可能な減速比から選定できます。

HONPINEの各シリーズでは、選択できる減速比の組み合わせが異なります。この範囲内のすべての減速比が、すべてのサイズや構造に用意されているわけではありません。

まず、出力速度が必要な装置サイクルタイムを満たせるか確認します。同じモーター回転速度であれば、減速比が高いほど出力速度は低くなります。

入力回転速度を3,000 rpmと仮定した場合の例を示します。

これらの値は伝動関係のみを示すものです。実際の運転では、選定したモデルの入力回転速度、負荷、デューティサイクルの各制限を守る必要があります。

次に、負荷慣性、加速・減速トルク、連続運転トルク、ピーク負荷を評価します。減速比を高くすると、トルクや慣性の整合に役立つ場合がありますが、モーターの回転速度要件やシステムの動特性も変化します。

減速比は精度等級ではありません。160:1の減速機が50:1の減速機よりも必ず優れた位置決め繰り返し精度を発揮するとは限りません。精度、負荷、サイクルタイムの要件を総合的に満たすものを選定してください。

カップ型フレクスプラインと一体型ギヤユニットを理解する

「カップ型フレクスプライン」と「一体型ギヤユニット」は、ハーモニック減速機の異なる側面を表します。そのため、同じ製品が両方に該当する場合があります。

カップ型フレクスプラインはフレクスプラインの形状を示す

カップ型フレクスプラインは、薄肉でカップ形状の構造を持ち、ハーモニックギヤ機構で一般的に採用される構成です。

回転軸への適合性を評価する際は、軸方向長さ、取付インターフェース、必要トルク、剛性を考慮してください。

フレクスプラインの形状だけでは、特定の用途に最適な減速機かどうかは判断できません。伝動系全体の設計の一部として評価する必要があります。

一体型ギヤユニットは一体化のレベルを示す

一体型ギヤユニットは、コンビネーション型ハーモニック減速機とも呼ばれ、一般に、歯車部品と出力支持用軸受などを組み合わせたものです。ハウジング、取付フランジ、特定の軸受配置が含まれるかどうかは、モデルによって異なります。

装置メーカーにとって、より一体化された製品は、個別の支持構造を設計し、各部品を組み立てる作業の一部を減らせる場合があります。

一方、コンポーネントセットは、歯車機構をカスタムハウジングや機械構造に組み込む際の自由度が高くなります。

したがって選定では、フレクスプラインの構成がスペースと負荷の要件に合うか、そして一体化のレベルが装置設計と組立方法に合うかという、二つの点を個別に検討する必要があります。

精密ハーモニック減速機の選定に必要な情報

ハーモニック減速機が意図した性能を発揮できるよう、サプライヤーに以下の用途情報を提供してください。

減速機は負荷がかかると一定のねじり変位が生じ、負荷の変化が出力位置に影響することがあります。厳しい要件の用途では、無負荷時の性能だけに頼らず、実際の運転範囲全体におけるねじり剛性とヒステリシスを評価してください。

取付けの同心度、取付面の品質、潤滑も性能と耐用年数に影響します。仕様に適合する減速機でも、正しく取り付けられていなければ、期待する装置性能を得られない場合があります。

自動化設備向けハーモニック減速機の選定

ディスペンシング、実装、検査設備では通常、位置決めの繰り返し精度、コンパクトな設置、負荷容量、生産サイクルタイムのバランスが求められます。

ハーモニック減速機の低バックラッシとコンパクトな伝動特性は、精密回転軸の選択肢として検討する価値があります。実際の動作要件を確認したうえで、適切な減速比、フレクスプライン構成、出力支持、モーター配置を選定してください。

精密自動化設備を開発中の場合は、動作プロファイル、負荷パラメーター、精度目標、設置図面をHONPINEにお知らせください。当社の技術チームが、お客様の用途に適したハーモニック減速機の構成を検討いたします。
