トップハット型ハーモニックドライブ減速機: 革新的な設計が耐用年数を延ばす

そのハーモニックドライブ減速機は、コンパクトな構造, 大きな伝達比, 軽量, 極めて小さいバックラッシ, 高い伝達精度を特長とする高性能減速機です。産業用ロボット, 医療機器, 航空宇宙, インテリジェント製造などの高精度分野で広く使用されています。産業用ロボットの重要な中核部品として, その性能は運動制御精度, 動作安定性, エネルギー効率に直接影響します。トップハット型ハーモニックドライブ減速機は、従来のハーモニックドライブ減速機をベースに開発されており, 剛性の向上と長寿命化を実現しています。

1. ハーモニックドライブ減速機の主な性能上の利点

高品質なハーモニックドライブ減速機は高精度な運動伝達を可能にし, ロボットが複雑な作業中に位置, 速度, 力を正確に制御できるようにすることで, 効率と製品品質を大幅に向上させます。その利点は次のとおりです:

• 高精度位置決め: ほぼゼロのバックラッシにより正確な制御を実現

• 優れた動作安定性: コンパクトな構造とスムーズな伝達により振動と騒音を低減

• 省エネルギーと環境保護: 最適化された設計によりエネルギー消費を低減し効率を向上

• 装置寿命の延長: 高強度材料と構造設計により耐久性と信頼性を向上

2. 従来の固定方法の欠点

従来のハーモニックドライブ減速機は通常, リジッドホイールにボルトを用いて固定されます。しかし, 長期運転においては, ボルト接続が緩みやすく, これにより減速機の性能が損なわれる可能性があります。これによりリジッドホイールとクロスローラーベアリングの接続不良が発生し, 全体の伝達精度と安定性が低下する可能性があります。

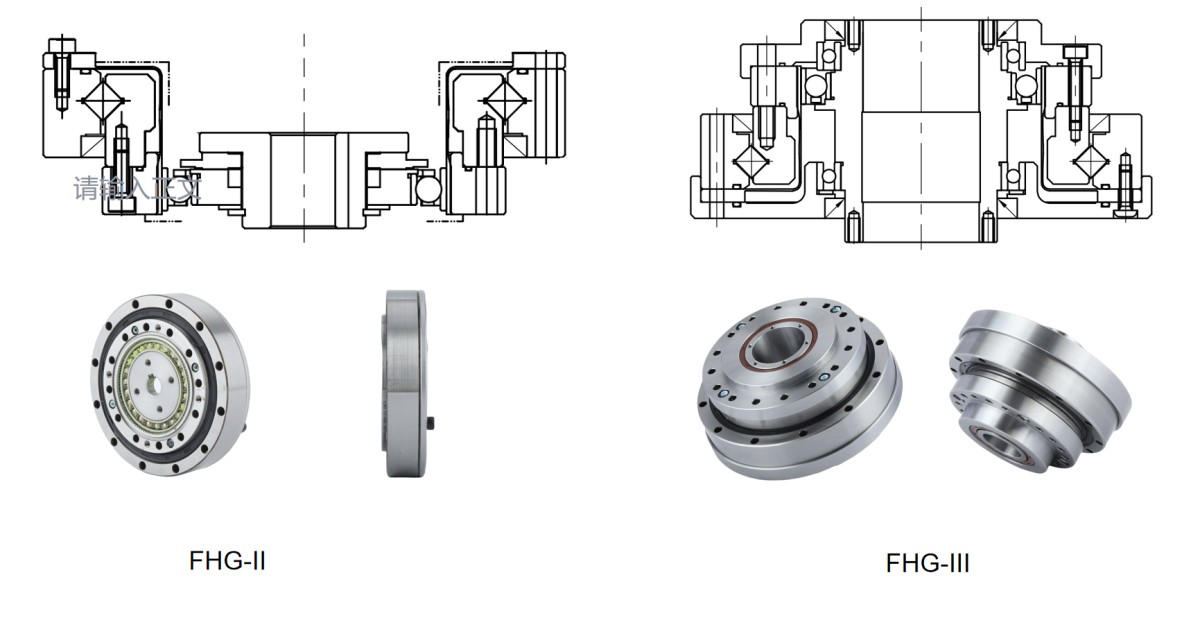

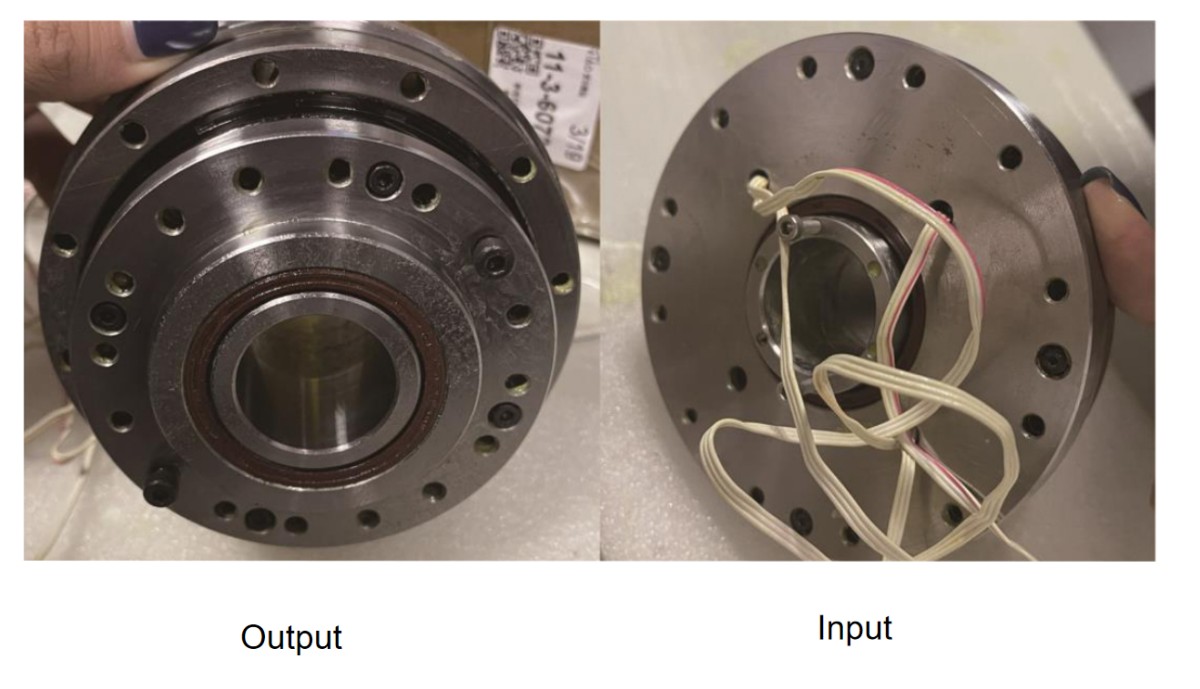

3. トップハット型ハーモニック減速機の構造革新

従来設計の限界に対応するため, トップハット型ハーモニックドライブ減速機が開発されました。外観が"トップハット"に似ており, 包括的な構造および材料の革新を取り入れることで, 精度, 負荷容量, 使用寿命の面で大幅な向上を実現しています。

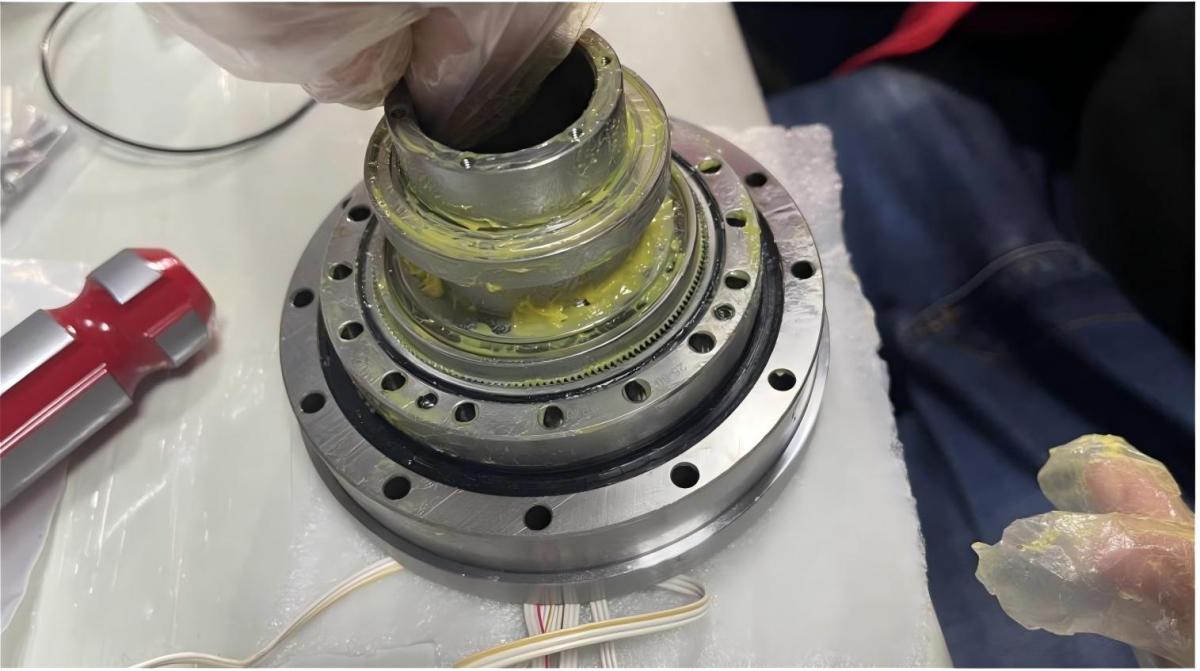

A. 最適化されたフレクシブルホイール設計

フレクシブルホイール (フレクスプライン) はハーモニックドライブ減速機の中核部品です。従来の薄肉円筒構造と比較して, トップハット型は次のように最適化されています:

• フレキシブルリング設計: ウェーブジェネレータはカップ本体に直接作用するのではなくフレキシブルリングを介して変形を伝達し, 疲労損傷を低減します。

• 使用寿命の延長: フレキシブルリングが衝撃荷重を緩衝し, 複雑な作業条件下での寿命を向上

• 損傷リスクの低減: 外歯リング上の応力分布がより均一になり, 歯車摩耗と亀裂発生を低減

B. サポートリング固定構造

トップハット型は、従来のボルト固定式リジッドホイール接続の代わりにサポートリングを採用しており, クロスローラーベアリングとの接触面積を増やすことで, より高い精度とより安定した伝達を実現します:

• より強固な接続と安定性の向上

• より大きな接触面積により耐衝撃性を向上

• 組立を簡素化し据付誤差を低減

C. 4点接触フレキシブルベアリング設計

フレクシブルホイールに4点接触ベアリングを使用することで受力面積を拡大し負荷容量を高め, より小さな容積内でより高い荷重に対応できるようになります。これにより, 高精度ロボットにおけるコンパクト性と剛性の両方の要件を満たします。

D. エラストマーキャビティ構造

フレクシブルホイール内にエラストマー充填キャビティを一体化しています:

• 減衰と防振を提供し, 全体強度を向上

• エラストマーは貫通孔設計により注入され, 強固な接着を確保

• 複数部品の同期成形を可能にし, 製造効率と一貫性を向上

4. 応力解析のための簡略化構造

トップハット型フレクシブルホイールの底部フランジは出力端に接続されているため, 円筒部よりも大幅に厚く, 全体形状が複雑になります。応力解析 (有限要素法, FEM など) を容易にするため, フレクシブルホイール構造はしばしば簡略化され, 応力集中, 疲労点, 重要応力領域をより適切に特定できるようにします。

5. ハーモニックドライブの用途と発展動向

トップハット型ハーモニックドライブ減速機は高精度ロボット用途で特に優れた性能を発揮し, 特に以下の分野で活用されています:

• 協働ロボット (Cobots)

• 医療ロボット (手術/リハビリテーション)

• 半導体製造装置

• 外観検査および自動組立システム

• 航空宇宙および防衛装置

ロボット産業がよりコンパクトで, よりインテリジェントで, より高精度な運動システムへと進む中, トップハット型ハーモニックドライブ減速機は将来の重要な伝達技術になると期待されています。
