ヒューマノイドロボットの手首、巧緻手および頭部関節用マイクロハーモニック減速機

なぜマイクロ・ハーモニック減速機がヒューマノイドロボットで重要なのか？

ヒューマノイドロボットは、よりコンパクトな構造、高い器用性、そしてより人間に近い寸法へと進化しています。こうした発展により、関節に使用される伝動システムには新たな要件が求められています。

ヒューマノイドロボットの手首、器用な手、指関節、頭部関節では、特に厳しいスペース制約があります。これらの伝動システムには、関節のサイズや重量を大幅に増加させることなく、高い減速比、低バックラッシ、高トルク密度、そして正確な低速動作を実現することが求められます。

ここでマイクロ・ハーモニック減速機が重要になります。

ロボット用の完成型アクチュエータとは異なり、ハーモニック減速機は、高速モーターの回転を制御された高トルクの出力動作に変換する精密伝動部品です。フレームレス・トルクモーター、エンコーダ、ベアリングと組み合わせることで、コンパクトなヒューマノイドロボット関節の一部として組み込むことができます。

そのため、コンパクトなヒューマノイドロボット関節を開発するメーカーにとって、減速機は最終関節のサイズ、精度、機械的性能を左右する重要な部品となります。

ヒューマノイドロボットの手首関節向けマイクロ・ハーモニック減速機

ヒューマノイドロボットの手首は前腕と器用な手をつなぎ、通常、把持や操作の際に発生する手の重量と外部荷重の両方を支える必要があります。

同時に、手首は比較的小さな機械的スペース内に収まらなければなりません。

マイクロ・ハーモニック減速機は、コンパクトな伝動構造の中で高い減速比を実現し、比較的小型のモーターで必要な出力トルクを発生させることができます。

また、低バックラッシ特性は、小角度調整や回転方向の変更を頻繁に行う手首関節にとって有用です。

一般的な手首関節の構成では、フレームレス・トルクモーター、マイクロ・ハーモニック減速機、エンコーダ、クロスローラーベアリングを組み合わせます。減速機に中空構造を採用すれば、ケーブルやセンサー配線を中央の開口部に通すことができ、エンジニアはより整った内部構造を設計できます。

したがって、ヒューマノイドロボットの手首用途における減速機の主な価値は、コンパクトな伝動、高い減速比、低バックラッシ、高トルク密度を組み合わせられる点にあります。

ヒューマノイドロボットの器用な手向けマイクロ・ハーモニック減速機

器用な手では、減速機の小型化に対してさらに高い要求が課されます。

ヒューマノイドロボットの手には、独立して制御される複数の指関節が搭載される場合があります。それぞれの伝動部品が大きすぎると、指が太く重くなり、手全体の構造や人間に近い操作を行う能力に影響を及ぼす可能性があります。

小型ハーモニック伝動機構は、各指関節に直接組み込むことができます。

マイクロ・ハーモニック減速機は、コンパクトな回転伝動構造を維持しながら、必要な速度低減とトルク増幅を実現します。

このため、設置スペースが極めて限られるロボット指関節に特に適しています。

ロボット指関節で低速微動が重要な理由

ヒューマノイドロボットの器用な手は、従来の産業用ロボットの動作とは本質的に異なる多くの動きを行います。

指は、物体に接触しながらゆっくり動いたり、把持後に小さな位置調整を行ったり、操作中に位置を連続的に調整したりする必要があります。

これらの動作では、次の特性がより重視されます：

低バックラッシ、滑らかな伝動、正確な位置決め、制御された低速動作。

マイクロ・ハーモニック減速機は、モーターと指関節の間に正確な機械伝動を提供し、器用な操作に必要な微細な動作を支援します。

これは、精密な把持、物体の取り扱い、工具操作、組立などの用途に特に適しています。

指関節におけるマイクロ・ハーモニック減速機と小型リードスクリューの比較

小型リードスクリューは、機構に直線運動が必要な場合によく使用されます。しかし、ロボットの指関節は本質的に回転機構です。

リードスクリューは回転運動を直線運動に変換するため、その直線運動を指の回転に変換するための追加のリンク機構や機械部品が必要になる場合があります。

これに対して、マイクロ・ハーモニック減速機は直接的な回転伝動を提供し、指関節の回転軸周辺に配置できます。

したがって、両技術は異なる機械的要件に対応します。小型リードスクリューは直線駆動が必要な場合に有効である一方、マイクロ・ハーモニック減速機はコンパクトで高精度な回転関節に特に適しています。

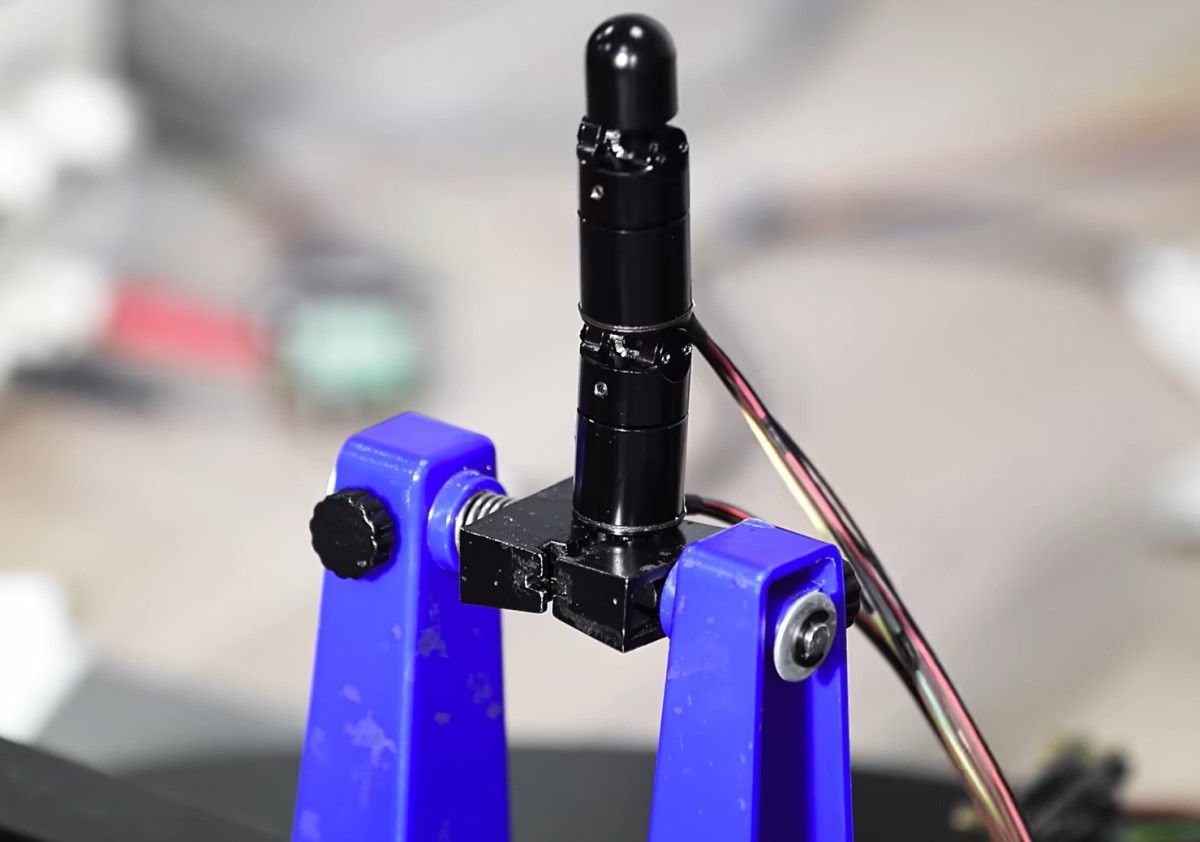

ヒューマノイドロボットの頭部関節向けマイクロ・ハーモニック減速機

ヒューマノイドロボットの頭部には、通常、カメラ、深度センサー、その他の認識コンポーネントが組み込まれています。これらのシステムでは、コンパクトな機械構造内で制御されたパン・チルト動作を実現する必要があります。

マイクロ・ハーモニック減速機は、モーターと頭部の回転機構の間にある精密伝動部品として使用できます。

そのコンパクトな構造と低バックラッシ特性により、カメラやその他のセンサーの正確な位置決めを支援できます。

物体追跡、人とのインタラクション、視覚的な位置決め、環境認識を行うヒューマノイドロボットにとって、コンパクトなハーモニック伝動は、大型のギヤボックスを必要とせずに制御された頭部動作を実現するのに役立ちます。

ヒューマノイドロボット向けマイクロ・ハーモニック減速機の主な利点

ヒューマノイドロボットにおけるマイクロ・ハーモニック減速機の価値は、複数の特性が組み合わさることで生まれます。

コンパクトな伝動

小型ハーモニック減速機は、複数のギヤ段を必要とせずに比較的高い減速比を実現できるため、伝動システムが占めるスペースの削減に役立ちます。

高トルク密度

ヒューマノイドロボットの手首や指関節では、設置スペースが限られています。高いトルク密度により、関節寸法を不必要に大きくすることなく、伝動システムに必要な出力トルクを供給できます。

低バックラッシ

低バックラッシは、方向転換や小角度調整を頻繁に行う関節にとって重要です。モーターの動作と実際の関節動作との対応関係を改善するのに役立ちます。

中空軸構成

中空ハーモニック減速機は、モーターケーブル、エンコーダ配線、センサーケーブル用の中央通路を確保できるため、コンパクトなヒューマノイドロボット関節内のケーブル配線を簡素化できます。

フレームレスモーターとの容易な統合

ハーモニック伝動の同軸構造は、フレームレス・トルクモーターとの統合に適しています。エンコーダやベアリングと組み合わせることで、各部品をコンパクトな関節伝動アセンブリとして構成できます。

ヒューマノイドロボット関節向けマイクロ・ハーモニック減速機の選定

最小の減速機が、すべてのヒューマノイドロボット用途に最適であるとは限りません。

選定時には、定格トルク、ピークトルク、出力回転数、負荷慣性、加速度、デューティサイクル、外部荷重、使用可能な設置スペースなど、各関節の実際の要件を考慮する必要があります。

一般的に、手首関節は指関節より大きな外部荷重を受けます。指関節では、直径、重量、低速精度がより重視されます。頭部関節では、コンパクト性、滑らかな動作、位置決め精度がより重視される場合があります。

したがって、マイクロ・ハーモニック減速機は、各ヒューマノイドロボット関節の具体的な動作条件と機械的要件に応じて選定する必要があります。

まとめ

ヒューマノイドロボットの発展に伴い、より小型で高集積な精密伝動システムへの需要が高まっています。

ヒューマノイドロボットの手首には、手の重量や操作時の荷重に対応できるコンパクトな減速機が必要です。器用な手やロボットの指関節には、指を過度に大型化することなく、正確な低速動作を支援できる極めて小型の伝動部品が求められます。ヒューマノイドロボットの頭部関節には、カメラやセンサーの位置決めに対応する、コンパクトで正確な伝動が必要です。

マイクロ・ハーモニック減速機は、コンパクトな構造、高い減速比、低バックラッシ、高トルク密度により、これらの要件に対応します。

フレームレス・トルクモーター、エンコーダ、ベアリングと組み合わせることで、減速機はコンパクトなヒューマノイドロボット関節の精密伝動コアとして機能します。

ヒューマノイドロボットの手首、器用な手、ロボット指関節、コンパクトな頭部機構を開発するメーカーにとって、マイクロ・ハーモニック減速機は、サイズ、重量、バックラッシ、トルク密度が重要な設計要素となる場合に、精密な回転伝動ソリューションを提供します。
