要件に基づいて最適なRV減速機を選定する方法

精密伝動の中核部品として、RV減速機は産業用ロボット、工作機械の回転テーブル、自動化設備、その他の分野で広く使用されています。高精度、高剛性、高負荷容量により高く評価されています。しかし、初めてRV減速機を使用する多くの企業にとって、多数の選択肢とパラメータの中から適切なモデルを選定することは、しばしば大きな課題となります。この記事では、RV減速機の基本原理から始めて、その現状と主要パラメータを詳しく掘り下げ、選定手順を詳細に説明し、RV減速機選定の要点を容易に習得できるようにします。初心者でも経験豊富なエンジニアでも、このガイドから有益な情報を得ることができます。

1. RV減速機の動作原理: なぜこれほど優れているのか?

RV減速機 (Rotary Vector Reducer) は、遊星偏心減速機構を採用した高精度制御用減速機です。その中核は2段減速設計にあります:

第1段減速: 遊星歯車減速。入力軸の回転は入力ギアを介して遊星歯車に伝達され、初段の減速を実現します。

第2段減速: 差動歯車減速 (サイクロイドピンホイール機構)。遊星歯車はクランクシャフトに接続されており、それがRV (サイクロイド) ギアを偏心運動させます。RVギアはピンホイールより歯数が1つ少なく、高い減速比を実現できます。

この設計により、RV減速機では多くの歯が同時に噛み合うことが可能となり、コンパクトで軽量なサイズを実現しながら、高剛性と耐過負荷性を提供します。さらに、バックラッシが小さく、回転振動が低く、慣性が小さいため、RV減速機は滑らかな運転と高精度位置決めを実現します。

減速比の式は次のとおりです:

R = 1 + (Z2 / Z1) * Z4

ここで、Z1は入力ギアの歯数、Z2は遊星歯車の歯数、Z4はピンホイールの歯数です。総減速比 i = 1/R。

2. RV減速機の用途分野に基づいて適切なシリーズを選ぶ方法

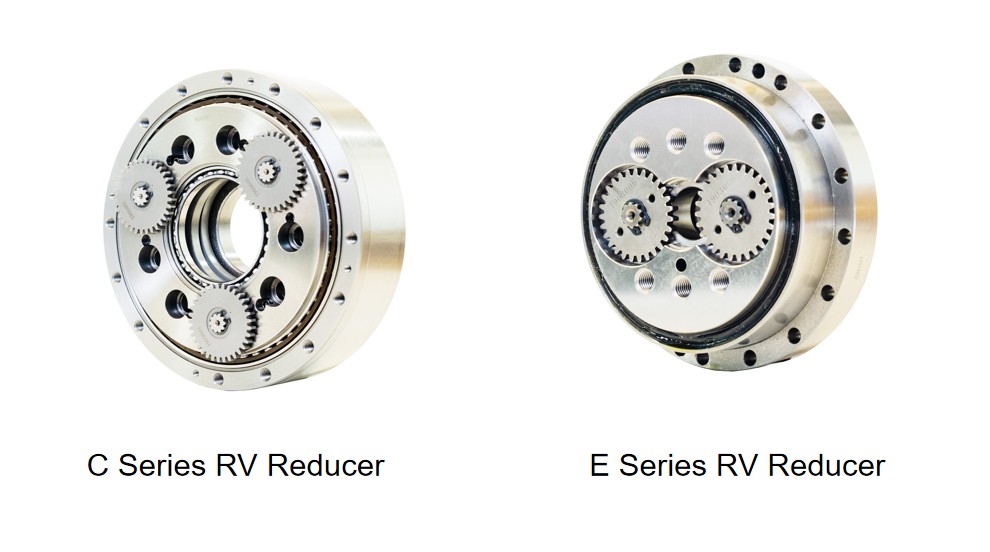

3つの主要なRV減速機シリーズの特性に基づいて、最も適切なシリーズを選択できます (HONPINEを例として使用):

Eシリーズ: 経済型で、一般的な産業用途に適しています。

Cシリーズ: 中空構造で、ケーブル配線に便利で、ロボット関節に適しています。

Nシリーズ: コンパクトかつ軽量で、性能が最適化されており、高精度用途に使用されます。

これらの製品は次の用途で広く使用されています:

産業用ロボット: 6軸ロボットの関節部など。

工作機械: ツールタレット、ATCツールチェンジャーなど。

半導体設備: 精密位置決めステージ。

AGV: 駆動ユニット。

3. RV減速機の基礎知識: 主要パラメータ解析

定格トルク (T₀): 減速機が定格出力回転数で運転する際の許容トルクです。最大負荷限界ではありません。

許容起動/停止トルク (Ts₁): 加速/減速時の最大許容トルクで、通常は定格トルクの2.5倍です。

許容瞬時最大トルク (Ts₂): 緊急停止または衝撃時の許容値で、通常は定格トルクの5倍です。

許容出力回転数 (Ns₀): 無負荷時の最大出力回転数で、温度および負荷条件の影響を受けます。

バックラッシとロストモーション: バックラッシはトルクがゼロのときのねじり角を指します。ロストモーションは定格トルクの±3%以内におけるヒステリシス曲線の幅です。RV減速機は通常1 arcmin以内に制御されています。

ねじり剛性: 単位ねじり角あたりに必要なトルクで、減速機の変形抵抗を反映します。

寿命: 定格寿命は通常6000時間です (定格トルクおよび回転数条件下)。

4. システム安定性を確保するためのRV減速機の選定方法

ステップ 1: 負荷条件を定義する

まず、設備の取り付け方向、質量、形状、および運転条件を明確にします。
例: 水平回転テーブル、ディスク質量 180kg、ワーク4個 各20kg、回転角度 180°、サイクル時間 20s、1日あたりの稼働時間 12時間。

ステップ 2: 使用環境を確認する

周囲温度は -10°C から 40°C の範囲である必要があり、減速機表面温度は 60°C を超えてはいけません。湿度は 85% 未満で、結露がないこと。

ステップ 3: 負荷慣性モーメントと定常運転トルクを計算する

慣性モーメント計算: J_L = (1/8) * M * D² (ここで M は質量 (kg)、D は直径 (m)。注: 単位の整合性を確保し、D はメートル単位)。

定常運転トルク計算: T_s = (μ * M * g * D_bearing) / 2 (ここで μ は摩擦係数で通常 0.015、g は重力加速度 9.8 m/s²、D_bearing は支持軸受のピッチ円直径 (m))。

ステップ 4: 運転モードを設定する

加速/減速時間と定速を決定します。出力回転数 15 rpm、回転時間 2.5s と仮定すると、加速時間 0.5s、減速時間 0.5s、定速時間 1.5s となります。

ステップ 5: 加速/減速トルクを計算する

加速トルク: T_acc = J_L * α (α は角加速度 = (2πN) / (60 * t_acc))

総加速トルク: T₁ = T_acc + T_s

総減速トルク: T₃ = T_dec - T_s (T_dec = J_L * α_dec; モーターが制動力を提供)

最大トルク: T_max = max(|T₁|, |T₃|)

ステップ 6: 平均回転数と平均負荷トルクを計算する

平均回転数 (N_m): N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)

平均負荷トルク (T_m): T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]

ステップ 7: 寿命要件に基づいて必要定格トルクを計算する

1日あたりのサイクル数: (1日あたりの稼働時間 * 3600) / サイクル時間 (s)

1日あたりの運転時間 (動作用): 1日あたりのサイクル数 * 1サイクルあたりの回転時間 (s)

年間運転時間 (H): 1日あたりの運転時間 (hours) * 年間稼働日数

必要定格トルク (T_R): T_R = T_m * ³√[ (年間運転時間 * 設計寿命年数) / K ] (ここで K は定格寿命で、通常 6000 hours)。

ステップ 8: 主要パラメータを検証する

起動/停止トルク: T₁ および T₃ が Ts₁ 未満であることを確認します。

出力回転数: 平均回転数 N_m は許容出力回転数 Ns₀ 未満である必要があります。

緊急停止時の衝撃: 衝撃トルク T_emergency は Ts₂ 未満である必要があり、衝撃回数は許容範囲内でなければなりません。

スラスト荷重とモーメント荷重: 許容モーメント荷重図に従って安全範囲内であることを確認します。

ステップ 9: 寿命を計算して確認する

寿命時間: L_h = K * (T_rated / T_m)³ * (N_rated / N_m) (メーカーの式を確認してください。これは一般的な形式です)

使用寿命 (年): L_h / (年間運転時間)

必要な使用寿命を上回る必要があります。

ステップ 10: 最終モデル選定

上記の計算に基づいて、すべての条件を満たすモデル、たとえば RV-20E を選定します。

5. RV減速機選定時の構造設計で注意すべき要点

取付精度: 偏心荷重を避けるため、取付面の平面度と直角度を確保してください。ダイヤルゲージによる測定を推奨し、振れは 0.02mm 以内に管理します。

潤滑剤の選定: VIGOGREASE REO などの一般的なグリース。標準交換周期は 20000 hours で、高温環境では短縮が必要です。

温度管理: 表面温度は 60°C を超えてはならず、超える場合は冷却またはディレーティングが必要です。

小角度運転: 回転角度が 10° 未満の場合、潤滑が不十分となるため、メーカーに相談してください。

ボルト締結: 緩み防止のため、皿ばね座金と六角穴付きボルトを使用し、標準トルクで締め付けてください。

6. RV減速機選定手順の提案

作業負荷 & 運転条件を決定する: 最大作業トルク、慣性、運転頻度、動作モード (連続/間欠/衝撃)。

理論減速比 & 出力トルクを計算する: サーボモーターのパラメータおよび出力特性を組み合わせます。

安全率 (20%-30%) を含める: 起動時衝撃、緊急停止、慣性負荷変動を考慮します。

RV減速機モデルを選定する: 出力トルク、減速比、モーターとのサイズ適合性に基づきます。

取付 & インターフェース互換性を確認する: フランジ寸法、出力軸タイプ、シールスペースを確認します。

精度、剛性 & 寿命要件を最終確認する: 用途シナリオ (ロボット、工作機械、半導体設備など) と組み合わせて確認します。

RV減速機の選定は、負荷、運転モード、寿命要件などの要素を総合的に考慮する必要がある体系的なプロジェクトです。この記事の手順に従うことで、一般的な落とし穴を避け、最も適したモデルを選定できます。正確な選定こそが、設備の安定運転の基盤であることを忘れないでください。
