RV減速機の長所と短所

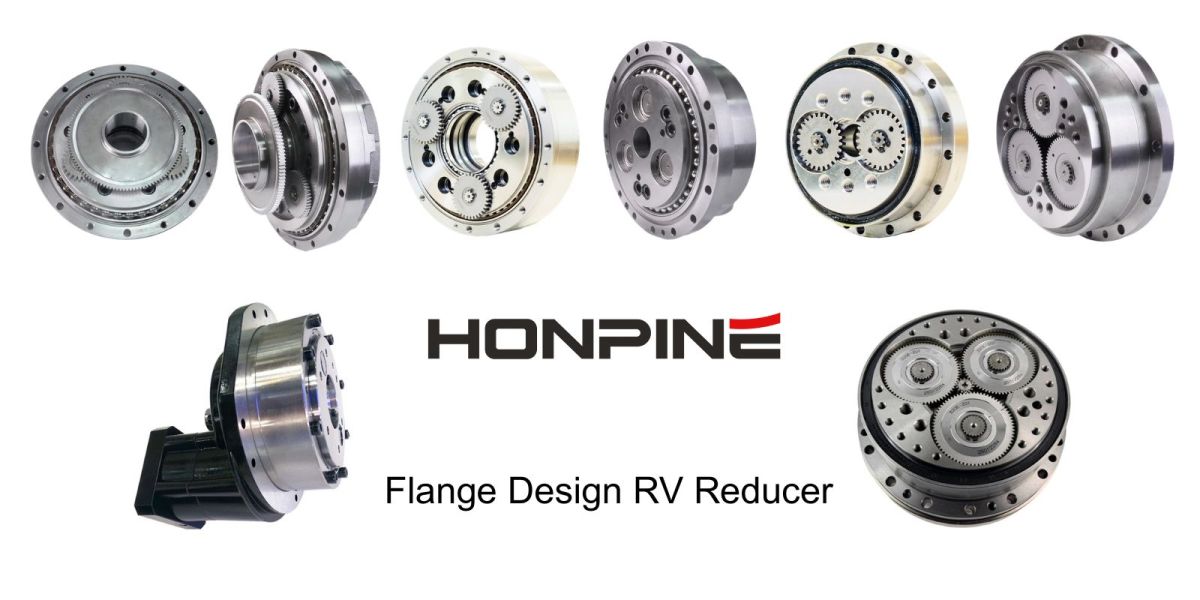

RV減速機とは何ですか?

RVはRotary Vectorの略です。 これは1980年代にナブテスコによって、サイクロイドピンホイール減速機をベースに最適化設計されたものとして開発されました。

RV減速機の利点

1. 広い減速比範囲

RV減速機は幅広い減速比を実現でき、通常は高い減速比を提供します。これにより、精密な速度制御とトルク出力を必要とするさまざまな動作条件に適しています。

2. 高いねじり剛性

出力機構には両持ち支持の遊星キャリアが採用されています。キャリア左端の高剛性大径ディスクは、ボルトによって負荷に直接接続されています。

従来のサイクロイド減速機と比較して、この構造には以下の特長があります:

• 大幅に高いねじり剛性

• 定格トルク下での弾性バックラッシが極めて小さい

• 安定した伝達精度と優れた動特性応答

3. 高い伝達効率

RV減速機は動力伝達時のエネルギー損失が比較的小さく、入力エネルギーを機械的出力へ効率的に変換できます。これにより、エネルギー利用率の向上と運転コストの削減に役立ちます。

4. 精度と安定性

安定した精度

適切な設計と高い製造/組立精度により、RV減速機は以下を実現できます:

• 高精度

• 低バックラッシ

長期間の運転においても、その精度は摩耗や温度変化の影響を受けにくく、以下を確保します:

• 高い位置決め精度

• 優れた繰り返し精度

そのため、ロボットやCNC工作機械などの用途に最適です。

• 滑らかな運転

特殊な伝達構造と噛み合い方式により:

• 低振動

• 低騒音

これにより、滑らかな運転が実現し、騒音公害を低減するとともに、設備寿命の延長にも役立ちます。

5. 負荷容量と保護

高いトルク容量により、RV減速機は重負荷を効果的に処理できます

異常条件下（例: 過負荷）では、高トルクに耐え、モーターを損傷から保護するのに役立ちます

RV減速機の欠点

1. 負荷容量における制限

ピンギア機構におけるすべり摩擦

ほとんどの伝達部品は転がり接触を採用していますが、ピンギアとピンハウジングの相互作用は主としてすべり摩擦です。

この挙動はすべり軸受に類似しており、通常は以下により適しています:

• 高速

• 軽負荷条件

この特性により、RV減速機の負荷容量には一定の制限が課されます。

2. 製造の複雑さ

高精度要求

実際の用途では、RV減速機はしばしば繰り返しの起動停止サイクルと精密位置決めを伴います。

精度と耐用年数を維持するために:

ピンギア、ハウジング、ピンには極めて高い加工精度が求められます

材料選定と製造工程は厳格な基準を満たさなければなりません

これにより、生産コストは大幅に増加します。

困難な生産工程

RV減速機は構造が複雑で、以下に対して厳しい要求があります:

部品加工精度

組立精度

必要とされるもの:

• 先進的な製造設備

• 高度な技術

• 厳格な品質管理

その結果、高精度RV減速機の製造には技術的な難易度があります。

RV減速機は高精度、高剛性、高信頼性を備えており、ロボットなどのハイエンド用途に最適です。しかし、その複雑な構造と厳しい製造要件により、コストの上昇と生産の難しさにつながります。
