AGVロボット用ステアリング駆動輪：構成部品、用途、選定に関する総合ガイド

スマート製造の進化に伴い、柔軟な構内物流の重要性が高まるなか、自動搬送車（AGV）や自律走行搬送ロボット（AMR）は、自動マテリアルハンドリングに欠かせない存在となっています。AGVステアリング駆動輪は、モバイルロボットのシャーシを構成する重要な部品であり、駆動機能と操舵機能を1つの駆動ユニットに統合しています。無人フォークリフト、重荷重モバイルロボットをはじめ、各種産業用マテリアルハンドリング機器で重要な役割を果たします。

推進機能とアクティブ操舵機能を1つのモジュールに統合することで、AGVステアリング駆動輪はロボットの知能化された足と自動操舵システムのように機能し、複雑な産業環境における柔軟な移動と高精度な走行を可能にします。

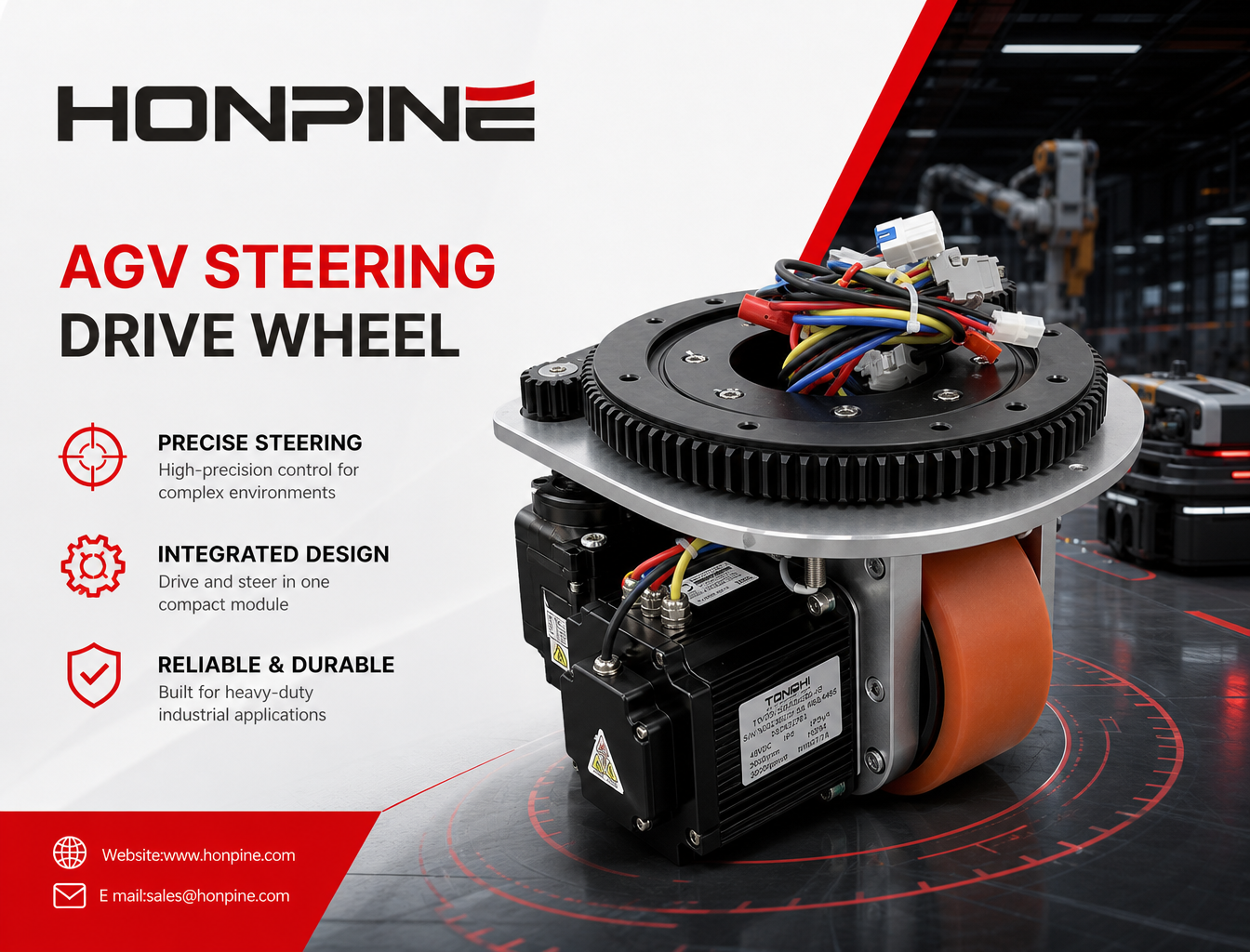

AGVステアリング駆動輪とは？

AGVステアリング駆動輪は、動力輪とアクティブ操舵機構を組み合わせた統合型駆動モジュールです。従来の差動駆動輪や受動キャスター輪とは異なり、車輪の回転と操舵角をそれぞれ独立して制御できます。

この設計により、AGVは前進・後退や正確な方向転換が可能です。また、適切な車輪構成とモーション制御システムをシャーシに搭載すれば、横方向への移動、斜め走行、その場旋回にも対応できます。

高集積のモジュール設計により、ステアリング駆動輪は、機器メーカーがモーター、ギアボックス、ベアリングなどの駆動部品を個別に選定・組み立てる必要をなくします。これにより、シャーシ設計、機械組み立て、試運転が簡素化され、産業用モバイルロボット、重荷重AGV、無人フォークリフトに広く採用される駆動ソリューションとなっています。

AGVステアリング駆動輪の主な構成部品

1. 牽引用サーボシステム

牽引システムは通常、専用の牽引用サーボモーターと遊星ギアボックスで構成されます。前進・後退に必要な駆動力を発生させ、マテリアルハンドリングに安定した牽引力と制御された速度を提供します。

モーターとギアボックスは、車両の荷重、加速要件、運転速度、床面の状態に合わせて選定する必要があります。

2. 操舵用サーボシステム

操舵システムは、独立した操舵用サーボモーターと高精度減速機構で構成されます。車輪アセンブリの操舵角を制御し、AGVの正確な方向転換と、モーション指令への迅速な応答を可能にします。

高精度な操舵制御により、車両は計画された経路に沿って走行し、狭い通路、作業ステーション、その他の限られたスペースを走行できます。

3. 旋回ベアリング

旋回ベアリングは、回転する車輪アセンブリを支持し、操舵時の旋回を可能にします。機械設計に応じて、車両運転中に発生するラジアル荷重、アキシアル荷重、転倒モーメントなどの複合荷重に耐える必要があります。

適切に選定された旋回ベアリングは、円滑な操舵、確実な荷重支持、頻繁な運転サイクルにおける長期的な耐久性に寄与します。

4. センサーおよびブレーキ部品

ステアリング駆動輪には、牽引用と操舵用の個別エンコーダーを搭載する場合があります。これらのセンサーは、車輪速度またはモーター位置、操舵角のフィードバックを提供し、適切なサーボコントローラーと組み合わせることでクローズドループ制御を可能にします。

ブレーキの設計やシステム構成に応じて、電源遮断時に車輪を保持したり、意図しない移動を防止したりする電磁ブレーキを搭載する場合もあります。

重荷重用途では、車両の荷重、傾斜、停止距離、安全要件に基づいてブレーキシステムを選定し、検証する必要があります。あらゆる運転条件で車両の逸走リスクを完全に排除できると、ブレーキを過信しないでください。

5. 車輪および取付ベース

車輪には一般に、適切な産業用床面で耐摩耗性、牽引力、低騒音のバランスを実現できるポリウレタン製トレッドまたはコーティングが使用されます。

一体型の取付フランジまたはベースにより、AGVシャーシへの取り付けが簡単になり、機械インターフェースの標準化にも役立ちます。車輪の材質、直径、硬度、トレッド設計は、床面の状態、負荷容量、清浄度要件、想定耐用年数に合わせて選定してください。

産業用モバイルロボットにAGVステアリング駆動輪を選ぶ理由

1. 狭いスペースでの柔軟な移動

アクティブなステアリング駆動モジュールにより、車両は車輪速度とは独立して走行方向を制御できます。ステアリング駆動輪の数と配置に応じて、AGVは小回り、斜め走行、横移動、その場旋回に対応できます。

こうした機能は、工場の狭い通路、設備が密集した作業ステーション、スペースが限られた倉庫で特に有効です。

2. さまざまな可搬荷重に対応するソリューション

AGVステアリング駆動輪には、さまざまなサイズと負荷容量の製品があり、軽荷重のマテリアル搬送から、パレット、工具、金型の重荷重搬送まで幅広く対応します。

適切なモジュールを選定するには、車両の総質量、荷重分布、車輪荷重、加速、床面の状態、デューティサイクルを考慮する必要があります。

3. システム統合を容易にする一体型設計

モジュール式ステアリング駆動輪は、主要な機械部品と電気機械部品をコンパクトなアセンブリに統合しています。そのため、別々に調達したモーター、ギアボックス、ベアリング、操舵機構の間のインターフェースを設計する必要が減ります。

AGVメーカーにとって、適切な一体型モジュールは機械設計を簡素化し、組み立てや試運転の時間を短縮するとともに、開発工数の削減に役立ちます。

4. 安定した走行を実現するクローズドループサーボ制御

適切なサーボドライブとフィードバック機器を使用することで、牽引システムと操舵システムは、車輪速度と操舵位置をクローズドループで制御できます。

これにより、加速・減速の制御、正確な操舵、再現性の高い動作が可能になります。実際の位置決め性能と運転安定性は、制御システム、センサーの分解能、機械公差、床面の状態、車両構成によって異なります。

AGVステアリング駆動輪の用途

AGVステアリング駆動輪は、制御された移動、柔軟な走行、信頼性の高いマテリアル搬送が求められる産業オートメーションや構内物流の用途で使用されています。

1. 新エネルギー関連製造

リチウム電池、太陽光発電、エネルギー貯蔵の生産施設では、AGVが生産ステーション間で材料、パレット、治具、仕掛品を搬送します。

ステアリング駆動輪は、生産ライン内での走行を支援し、変化するマテリアルフローの要件への対応を可能にします。

2. 自動車および自動車部品製造

自動車工場では、組立ステーションや製造エリア間で部品、工具、金型、ワークを搬送するためにAGVが使用されています。

ステアリング駆動モジュールは、車両の走行経路や作業ステーションのレイアウトが変わる可能性のある生産環境で、柔軟な経路設定と機動性を支えます。

3. スマート倉庫および構内物流

ステアリング駆動輪は、無人フォークリフト、潜り込み式AGV、倉庫搬送ロボット、その他の自動マテリアルハンドリング車両に使用できます。

車両の設計に応じて、パレット搬送、ラック搬送、荷物の移載、倉庫内の狭い通路での走行に対応します。

4. 電子機器、医薬品、食品の製造

電子機器の製造現場や、一部の医薬品・食品加工環境では、部品、容器、生産資材の移動にAGVを使用する場合があります。

車輪の材質、表面の清浄度、騒音、洗浄剤への耐性は、実際の環境に合わせて選定してください。クリーンルームや衛生管理が求められる用途では、専用の車輪材質やシール構造が必要となる場合があります。

5. 機械加工および重荷重マテリアルハンドリング

製造施設では、金型、金属加工品、機械部品などの重量物を搬送するために重荷重AGVが使用されています。

こうした用途では、ステアリング駆動輪は必要な操舵精度、制動性能、運転デューティサイクルを満たしながら、十分な負荷容量と牽引力を発揮する必要があります。

適切なAGVステアリング駆動輪の選び方

AGVステアリング駆動輪を選定する際は、モジュールを車両の機械設計、可搬荷重、動作プロファイル、使用環境に適合させる必要があります。

1. 定格負荷容量

車両の総質量と可搬荷重を把握し、現実的な運転条件のもとで各車輪にかかる荷重を計算してください。検証せずに総荷重を車輪数で均等に割るのではなく、荷重の偏り、加速、制動、床面の継ぎ目などの動的影響も考慮します。

2. 牽引トルク

牽引トルクは、車両の加速、走行抵抗への対処、必要な傾斜の走行に十分でなければなりません。計算では、車輪半径、総質量、目標加速度、床面の状態、必要なデューティサイクルを考慮します。

3. 操舵トルク

操舵トルクは、車輪荷重、タイヤと床面の摩擦、操舵軸の形状、操舵時の抵抗によって異なります。選定するモジュールは、想定される運転条件で車輪アセンブリを確実に旋回させるのに十分なトルクを備えている必要があります。

4. 車輪径と取付寸法

車輪径は、最低地上高、段差乗り越え性能、転がり抵抗、車輪速度と車両速度の関係に影響します。取付インターフェース、全高、フランジ寸法、設置スペースもシャーシに適合させる必要があります。

5. 最高走行速度と操舵速度

最高走行速度と操舵応答の要件を確認してください。モジュールは、許容運転限界を超えることなく、AGVの計画速度、加速、旋回動作、位置決め精度に対応できる必要があります。

6. 動作電圧と制御インターフェース

モジュールの定格電圧が車両の電源システムに適合していることを確認してください。また、サーボドライブ、エンコーダーの種類、通信プロトコル、配線、ブレーキ制御、車両コントローラーとの統合要件も確認します。

7. 操舵範囲と走行構成

用途に必要なのが操舵角の制限か、連続回転かを確認してください。また、AGVシャーシ全体で横移動、斜め走行、その場旋回が可能かどうかも確認します。これらの機能は、ステアリング駆動輪だけでなく、車輪全体の配置とモーション制御方式によって決まります。

8. 使用環境とデューティサイクル

床材、粉塵、湿気、温度、洗浄手順、稼働時間、メンテナンス時のアクセス性を考慮してください。連続的な産業運転では、熱性能、制動要件、ベアリング寿命、車輪摩耗、保守性を評価します。

まとめ

AGVステアリング駆動輪は、牽引機能とアクティブ操舵機能を1つのモジュールに統合した、現代のモバイルロボットプラットフォームにおける重要な構成部品です。柔軟性、モジュール構造、クローズドループサーボ制御との互換性を備え、工場内物流や無人フォークリフトから重荷重マテリアル搬送まで、幅広い用途に適しています。

適切な製品の選定では、可搬荷重だけでなく、牽引トルク、操舵トルク、車輪径、速度、操舵範囲、電気的互換性、使用条件も考慮する必要があります。これらすべてが車両の性能と信頼性に影響します。

スマート製造と柔軟な物流の発展に伴い、用途に適合したAGVステアリング駆動輪は、モバイルロボットメーカーによる統合の簡素化、機動性の向上、より柔軟な自動マテリアルハンドリングシステムの構築に役立ちます。
