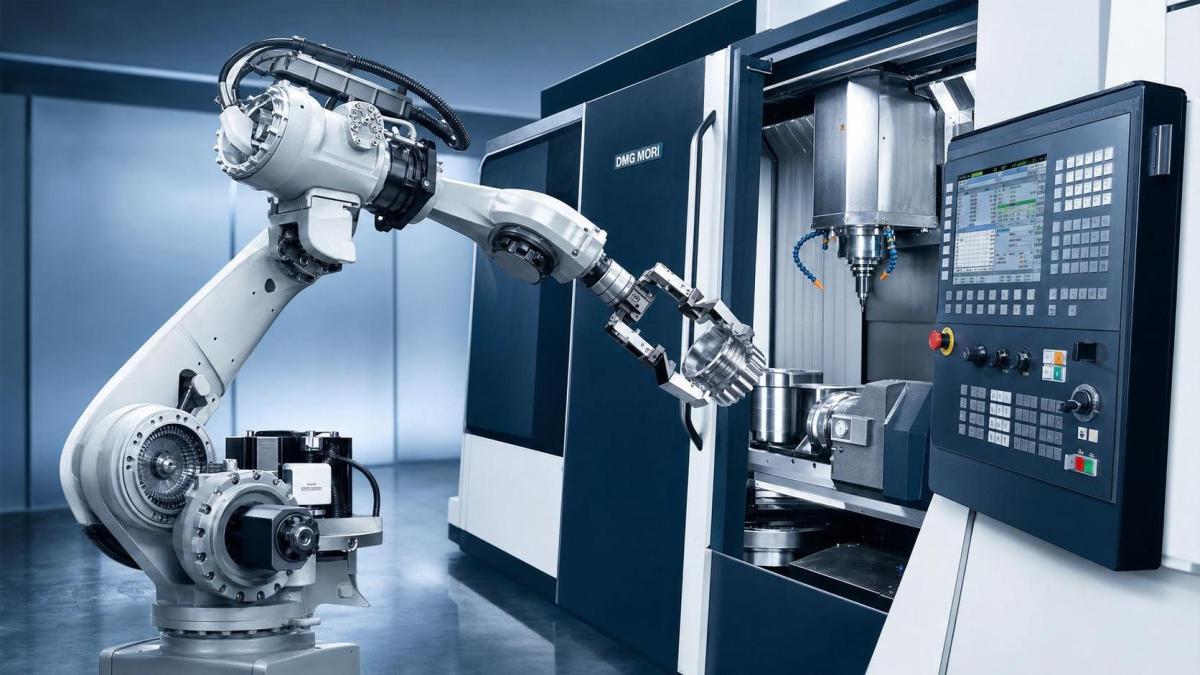

現代のロボティクスにおける高トルクモーションシステム

高トルクモーションシステムは, 複雑な自動化タスクに必要な精度, 安定性, および力を提供することで, 現代のロボティクスを変革しています. 工作機械設備業界では, これらのシステムは位置決め精度, 負荷対応能力, および全体的な生産効率の向上に重要な役割を果たします. 本記事では, 先進的なモーションソリューションがよりスマートなロボット性能をどのように支え, メーカーが高まる速度, 信頼性, および制御への要求に対応するうえでどのように役立つかを解説します.

工作機械ロボットにおいて高トルクモーションシステムが重要な理由は何ですか?

工作機械設備における現代のロボティクスは, もはや単純なピックアンドプレース動作に限定されません. ロボットは現在, 厳しいサイクルタイム目標の下で, 重量ワークの投入, 工具交換, フライス加工用の部品位置決め, 研削セルの支援, およびCNCシステムとの連携を行っています.

このような環境では, 高トルクモーションシステムが, ロボットが変動する負荷を搬送しながら剛性, 繰り返し精度, および滑らかな加速を維持できるかどうかを決定します. トルク供給が不安定な場合, 多くの場合, 振動, オーバーシュート, 表面品質の低下, および予期しないダウンタイムにつながります.

調達チームにとって, 課題は実務的です. 多くのシステムは仕様書上では似て見えますが, トルク密度, 熱挙動, バックラッシュ制御, サーボ調整範囲, およびギアボックスの耐久性が異なります. これらの違いは, 加工の一貫性とメンテナンスコストに直接影響します.

• より高いトルクは, 工作機械周辺での高速な起動, 停止, および姿勢変更時に, ロボット軸がたわみに抵抗するのに役立ちます.
• 安定した動作は, ローディングステーション, 検査ポイント, および自動パレット交換インターフェースでの部品位置決めを改善します.
• より優れた力制御は, バリ取り, 研磨, およびロボットによる加工支援などの要求の厳しい作業をサポートします.
• バックラッシュの低減と剛性の向上により, 繰り返しサイクル全体で累積的な位置決め誤差が発生するリスクを低減します.

メーカーが通常直面する問題は何ですか?

第一の問題は, ピークトルク要求を過小評価することです. ロボットは控えめな公称負荷を搬送する場合でも, 急加速, 偏心把持, または主軸側での位置合わせの際には, はるかに高いトルクを必要とすることがあります. 定格荷重だけで選定すると, ミスマッチが生じることがよくあります.

第二の問題は, システム統合です. トルク出力だけでは十分ではありません. サーボモーター特性, 減速機精度, エンコーダ分解能, 機械的コンプライアンス, および制御ループ調整が, 1つのモーションチェーンとして機能する必要があります.

高トルクモーションシステムの恩恵を最も受ける工作機械用途はどれですか?

高トルクモーションシステムは, ロボットが切削力, 重量部品, または短いタクトタイムと密接に関わる場面で特に価値があります. 用途の文脈によって選定ロジックは変わるため, 購入者はロボット軸設計を最終決定する前にモーションプロファイルを比較する必要があります.

この比較は, 高トルクモーションシステムが大型ロボット専用ではないことを示しています. 工作機械設備における中可搬のロボットセルであっても, 慣性, リーチ, および精度が重なる場合には高トルクを必要とすることがあります.

シナリオ別の選定ロジック

• ローディングロボットでは, ピークトルク, 繰り返し精度, および非対称負荷下での安全な制動に重点を置きます.
• 仕上げロボットでは, 低バックラッシュ, 滑らかな低速制御, およびねじり剛性を優先します.
• 搬送システムでは, 長時間シフトにおけるサイクル頻度, 温度上昇, および減速機の疲労寿命を評価します.

購入者が最初に評価すべき技術パラメータは何ですか?

高トルクモーションシステムを比較する際, 多くの購入者は定格トルクだけから検討を始めます. 工作機械設備のロボティクスでは, それだけではほとんど十分ではありません. より良い方法は, トルク, 精度, 制御, および耐久性を合わせてモーションチェーンを評価することです.

これらのパラメータは, カタログ上の前提ではなく, 実際の運転条件に照らして確認する必要があります. 購入者は, 初期の選定協議の段階でペイロード図面, アーム長, サイクル目標, および慣性データを提出することで, より良い結果を得られることがよくあります.

伝動部品に特別な注意が必要な理由

ロボットモーションシステムでは, ギアと減速機がトルク伝達品質に大きく影響します. 適切に選定されたサーボであっても, 伝動精度や歯面品質にばらつきがある場合, 性能を十分に発揮できないことがあります. CNCロボット機械では, カスタムギア形状がトルク, 騒音, バックラッシュ, および寿命要件の整合に役立つことがよくあります.

モーション精度と伝動信頼性を1つのパッケージで必要とするプロジェクトでは, 購入者は多くの場合, CNCロボット機械向けカスタム製造高精度ギアなどの部品を, 単独の補修部品としてではなく, より広範なドライブトレイン評価の一部として検討します.

高トルクサーボシステムと標準モーションシステム: 実際の違いは何ですか?

違いは出力する力だけではありません. 工作機械ロボティクスでは, 高トルクモーションシステムは通常, より優れた過負荷能力, 改善された構造剛性, 強化された熱制御, およびより厳密な伝動挙動を組み合わせています. これらの要素が長期的な生産安定性を形作ります.

この表は実務上の重要点を示しています: ロボットセルが動的限界に近い条件で動作する場合, 標準システムは初期立ち上げのニーズを満たす可能性がありますが, 後にメンテナンスや調整コストを高めることがあります. そのため, 初期の部品価格だけよりも, 長期的なトルク余裕が重要になることが多いのです.

調達チームは適切な構成をどのように選ぶべきですか?

工作機械設備向けの高トルクモーションシステムの選定は, 構造化されたプロセスに従うべきです. 最良の購買判断は通常, 最終仕様を確定する前に, 機械データ, 生産目標, 統合上の制約, およびサービス期待値を組み合わせることで得られます.

1. 1サイクル全体におけるペイロード, 重心, アームリーチ, および姿勢変化を定義します.
2. 加速, 制動, および非常停止条件に基づいて定格トルクとピークトルクを計算します.
3. 機械への投入作業または仕上げ作業の公差要件に合わせて, バックラッシュと剛性を適合させます.
4. サーボドライブ, エンコーダ, 減速機, 潤滑戦略, および制御インターフェースとの互換性を確認します.
5. リードタイム, 予備部品計画, およびカスタム伝動部品が必要かどうかを確認します.

よくある選定ミス

• 慣性比やピークトルクのスパイクを確認せず, 定格荷重だけで選定すること.
• グリッパー質量や偏心したワーク位置決めが関節トルクに与える影響を無視すること.
• 減速比に注目する一方で, 長期摩耗によるバックラッシュの増加を考慮しないこと.
• コンパクトなセル内部の設置スペース, 放熱, およびメンテナンスアクセスを見落とすこと.

コスト, メンテナンス, 代替案: 意思決定者は何を比較すべきですか?

モーションシステムがサイクルを遅くし, 調整頻度を増やし, またはサービス間隔を短くする場合, 低い購入価格は誤解を招く可能性があります. 工作機械ロボティクスでは, 総コストには部品請求書だけでなく, 生産への影響も含める必要があります.

代替案は存在します. 一部のメーカーは, モーションシステムをアップグレードする代わりにロボットサイズを大きくします. また, トルク限界内に収めるためにサイクル速度を下げるメーカーもあります. どちらの方法も有効な場合がありますが, 設置面積, エネルギー使用量, またはタクトタイムを増加させる可能性があります. 適切にマッチした高トルクソリューションは, 多くの場合, より無駄の少ない妥協案となります.

見落としてはならない規格, 統合確認, および品質管理は何ですか?

工作機械設備で使用される高トルクモーションシステムは, 標準的な産業工学の実務を通じて確認する必要があります. 正確な認証要件は市場や機械設計によって異なりますが, 購入者はリリース前に実務上の管理ポイントを確認する必要があります.

推奨確認チェックリスト

• 生産セルで使用されるロボットコントローラ, CNCインターフェース, および安全ロジックとのモーション互換性を確認します.
• 許容バックラッシュ, 剛性, 潤滑方法, および温度限界を実際のプロセスウィンドウと照合します.
• トルク伝達精度が重要な伝動部品について, 材料, 熱処理, および加工の一貫性を確認します.
• 据付アライメント, サーボ調整, および試運転後の定期摩耗監視のための検査ポイントを計画します.

プロジェクトにカスタマイズされたロボット用ギアが含まれる場合, 図面公差, 歯形の期待値, および相手部品条件に関する早期コミュニケーションにより, 統合時の手戻りを防ぐことができます. このような場合, CNCロボット機械向けカスタム製造高精度ギアなどの部品は, 通常, 全体のモーションアーキテクチャと併せて評価されます.

FAQ: 購入者が高トルクモーションシステムについて最もよく尋ねることは何ですか?

自社のロボットに本当に高トルクモーションシステムが必要かどうかは, どのように判断すればよいですか?

ペイロードだけでなく, より多くの要素を確認してください. 用途に長いアームリーチ, 偏心把持, 頻繁な加速, 重量治具の取り扱い, または力制御による仕上げが含まれる場合, 高トルクモーションシステムは正当化されることが多いです. 分岐点となるのは通常, 静的重量だけではなく動的要求です.

トルクとバックラッシュでは, どちらがより重要ですか?

両方が関連して重要です. トルクは負荷移動とプロセス力を支え, バックラッシュはその力と位置がどれだけ正確に伝達されるかに影響します. 機械への投入では, トルク余裕が支配的になる場合があります. バリ取りや精密配置では, バックラッシュと剛性が同じくらい重要になります.

見積依頼前にどのような情報を準備すべきですか?

ペイロードデータ, 重心位置, ロボットアーム寸法, 目標サイクルタイム, デューティサイクル, 取付方向, および必要な位置決め精度を準備してください. 可能であれば, 慣性推定値, 周囲温度, および利用可能な制御プラットフォームの詳細も追加してください. これにより選定サイクルが短縮され, 見積精度が向上します.

高トルクモーションシステムはスクラップや手戻りの削減に役立ちますか?

はい, 特にロボットの位置決めがチャックへの投入, 治具への着座, エッジ仕上げ, またはステーション間の受け渡し精度に影響する場合に有効です. より安定したトルクとより高い伝動精度により, 部品の位置ずれ, 接触力のばらつき, および多くのサイクルにわたって蓄積する小さな繰り返し誤差を低減できます.

モーション関連部品の計画と次段階のサポートにおいて当社を選ぶ理由は何ですか?

工作機械設備プロジェクトでは, 良好な結果は, 最初からトルク需要, 伝動精度, および生産リズムを適合させることにかかっています. 当社は, 稼働率と繰り返し精度に影響するロボットドライブトレイン選定, カスタムギアの適合性, および統合チェックポイントに関する実務的な検討をサポートします.

ロボット軸向けのトルクおよびバックラッシュ目標, 製品選定, カスタム伝動部品の図面レビュー, 予想納期, サンプルサポート, およびCNCロボット機械用途向けの見積計画などの重要な詳細について, 当社までご相談いただけます.

お客様のチームが代替案を比較している場合, 当社はパラメータ, 用途の負荷条件, およびコストとリスクのトレードオフを軸に意思決定を整理することも支援し, 一般的な関心段階から, 修正回数の少ない実行可能なモーションソリューションへ進めるようサポートします.
