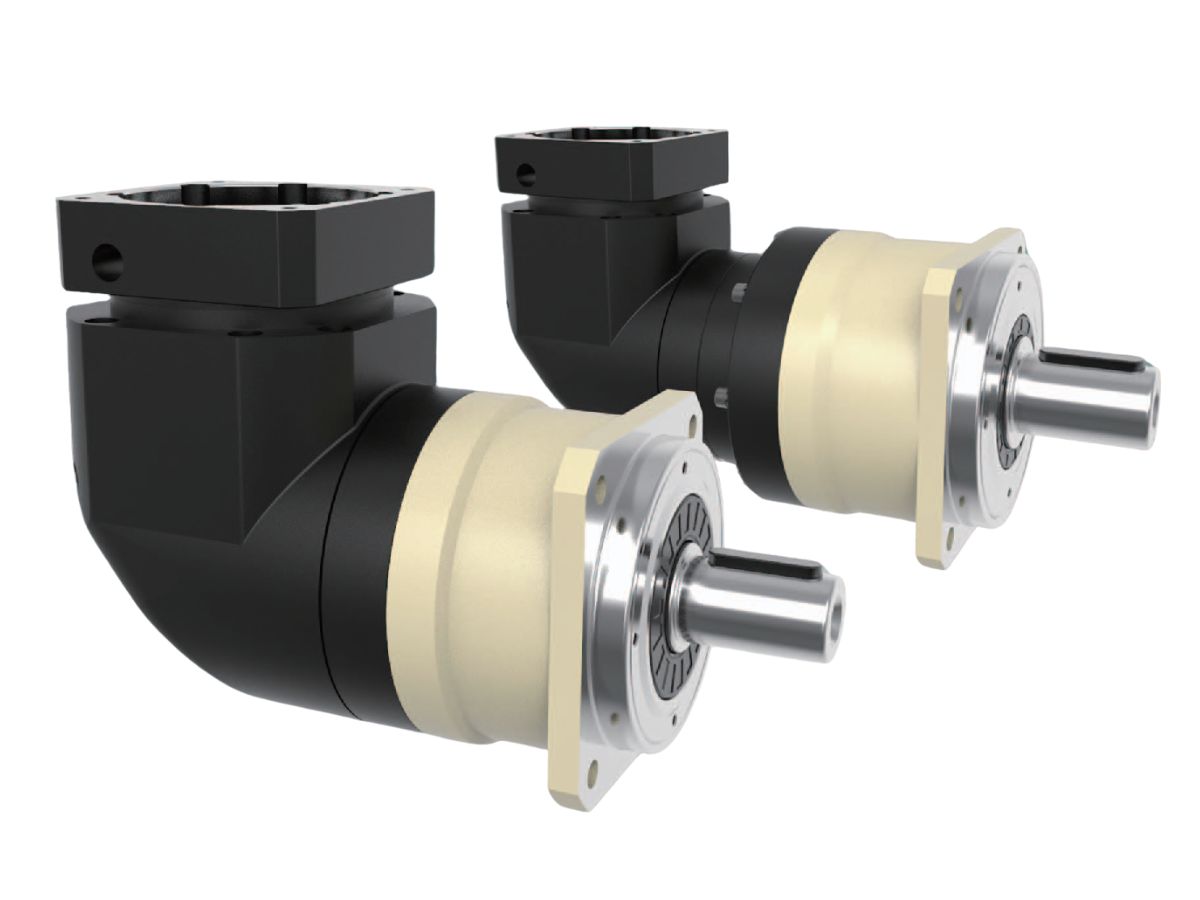

1段・2段精密直角遊星減速機

Name: 1段・2段精密直角遊星減速機
SKU: -1

● 概要

HONPINE MYBRシリーズ精密直角遊星減速機は、コンパクトな設置、柔軟な減速比選択、および優れたコストパフォーマンスが求められる産業自動化用途向けに設計されています。60 mmから180 mmまでの5種類のサイズを用意し、減速比3:1～200:1、定格出力トルク40 N・m～650 N・mに対応しているため、幅広いサーボモーターシステムに適しています。
コンパクトな90°直角設計を採用したMYBRシリーズは、高い伝達効率と安定したトルク伝達を実現し、限られたスペースの装置でも設置の柔軟性を最大限に高めます。標準バックラッシュは、1段仕様で≤6 arcmin（分）、2段仕様で≤9 arcmin（分）であり、滑らかな動作と安定した位置決めを確保します。包装機械、コンベヤシステム、組立装置、マテリアルハンドリング、その他の産業自動化用途に適しており、MYBRシリーズは効率的で信頼性の高い直角トルク伝達を提供します。

お問い合わせ

特長

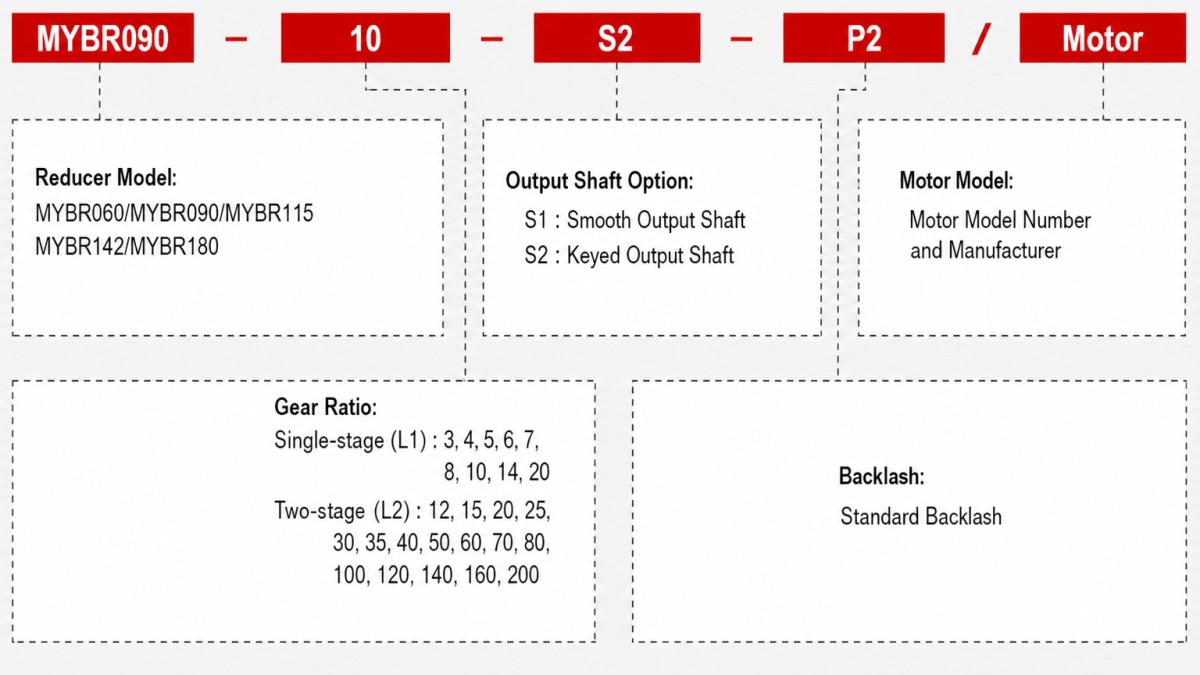

仕様

シート 1



仕様	単位	段数	ギヤ比¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
定格出力トルク T₂N	N・m	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
最大出力トルク T₂B	N・m	12	3~200	定格出力トルクの3倍
定格入力回転速度 n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
最大入力回転速度 n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
超精密バックラッシュ（P0）	arcmin（分）	1	3~20	≤6	≤6	≤6	≤6	≤6
超精密バックラッシュ（P0）	arcmin（分）	2	12~200	≤9	≤9	≤9	≤9	≤9
ねじり剛性	N・m/arcmin（分）（分）	12	3~200	7	14	25	50	145
許容ラジアル荷重 F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
許容アキシアル荷重 F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
許容アキシアル荷重 F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
耐用寿命	hr	12	3~200	20,000*
効率 η	%	1	3~20	≤95%
効率 η	%	2	12~200	≤92%
質量	kg	1	3~20	2.1	6.4	13	24.5	51
質量	kg	2	12~200	2.5	7.8	14.2	27.5	54
使用温度	℃	12	3~200	-10℃~+90℃
潤滑		12	3~200	合成グリース
保護等級		12	3~200	IP65
取付位置		12	3~200	取付方向
騒音レベル（n₁ = 3000 rpm）	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
