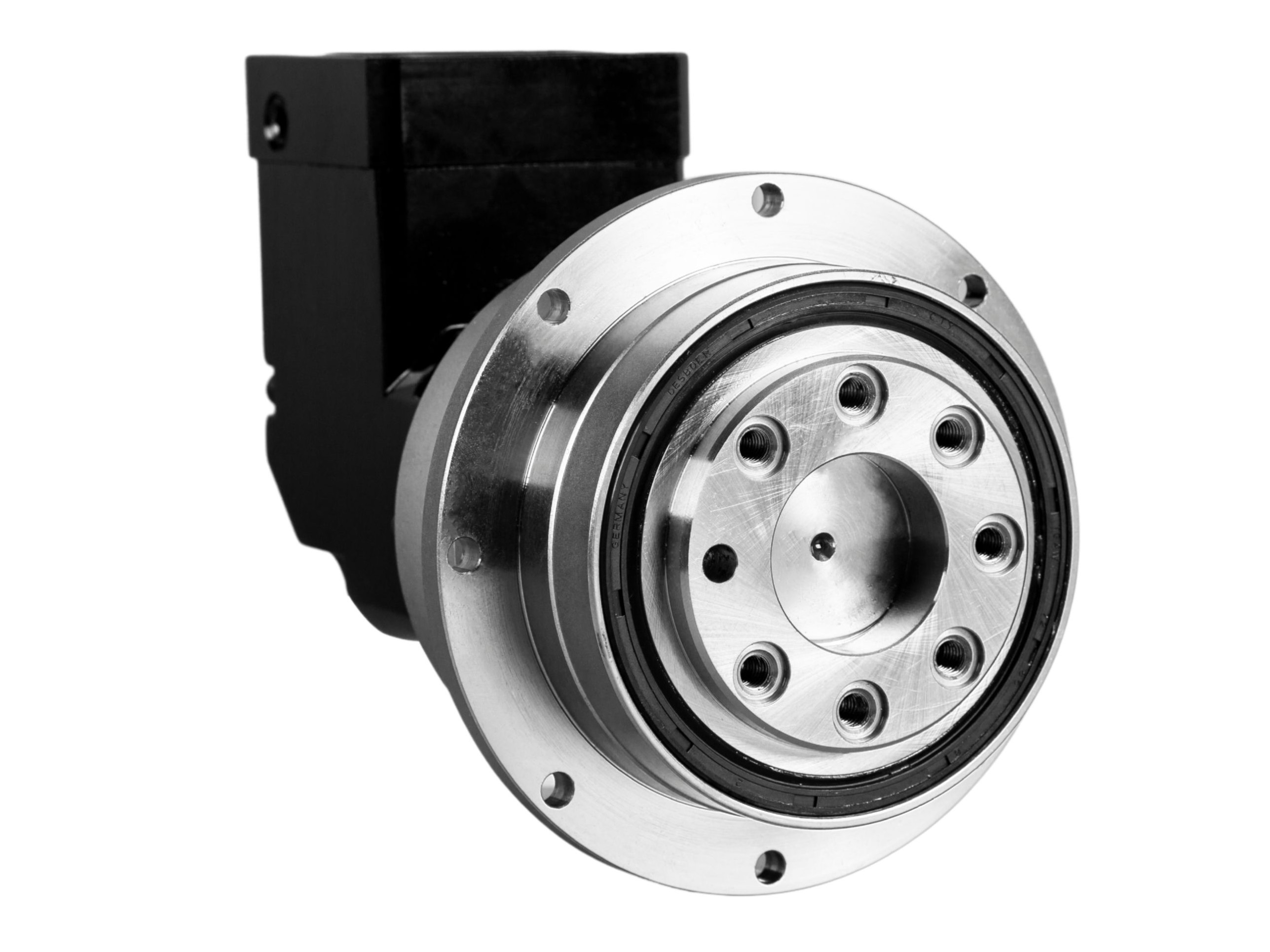

直角高負荷容量遊星ギアボックス
● 概要
直角高負荷容量遊星ギアボックスは、入力軸と出力軸の間に垂直90-degreeレイアウトを採用した遊星歯車伝動システムであり、両軸は同一平面上に配置されています。出力端にはフランジプレートを装備しています。動力伝達と減速は、多段ギアの噛み合いによって実現されます。小型で省スペースな設計により、空間的制約がある、または垂直の入力-出力方向を必要とする一般産業用途に最適であり、特に高い耐転倒モーメント性が求められる工作機械に適しています。
お問い合わせ
特長
● フランジプレート出力
出力端は、確実な取り付けのために平面フランジプレートとして設計されています。
● 90-Degree Input-Output Configuration
直交するシャフト配置により、スペース活用を最適化し、出力トルクの方向を変更します。
● 高効率ヘリカルギアおよびベベルギア
ヘリカルギアと一体型ベベルギアセットを組み合わせて使用し、多段伝動において90%を超える効率を維持します。
● 高精度かつ低バックラッシュ
高精度研削ギアとコレット式ロック機構により、バックラッシュを≤2 arcminutes (1/30°) に抑え、サーボシステムの位置決め精度要件への適合を確保します。
● 優れた負荷容量
多歯噛み合いにより荷重を均等に分散します。浸炭焼入れギアとニードルローラーベアリングの組み合わせにより、出力トルクは最大で数千 Nm に達し、優れた耐衝撃性を実現します。
● 低騒音かつ安定した運転
特許取得済みの騒音低減技術とヘリカル歯の転がり噛み合い設計により、運転騒音を低減しながら、滑らかで振動のない性能を確保します。
● 長寿命かつメンテナンスフリー設計
高品質シールと永久潤滑により、高温や粉塵曝露のある過酷な環境下でも、ギア寿命20,000時間超を確保します。
