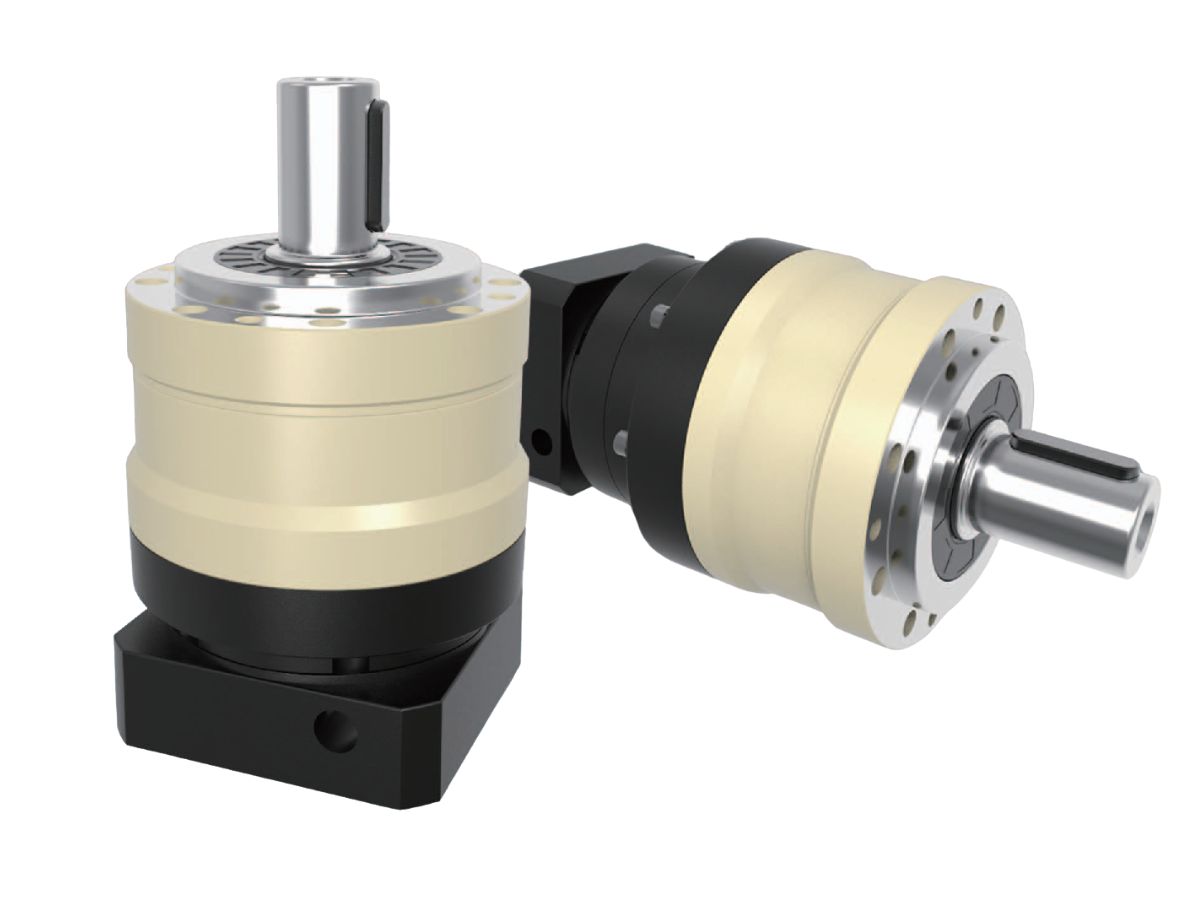

高トルク・高精度遊星減速機（高負荷用途向け）

Name: 高トルク・高精度遊星減速機（高負荷用途向け）
SKU: -1

● 概要

HONPINE MYB-Eシリーズ高精度遊星減速機は、高トルク、優れた負荷能力、信頼性の高い性能が求められる中・大型産業機械向けに設計されています。サイズは70 mmから235 mmまでの6種類を取り揃え、減速比は3:1から100:1、定格出力トルクは40 N・mから2000 N・mに対応しています。堅牢な設計により、高いねじり剛性、耐衝撃性、効率的なトルク伝達を実現します。
1段タイプではバックラッシュ≤5 arcmin（分）、2段タイプでは≤7 arcmin（分）を実現し、MYB-Eシリーズは滑らかな動作と高精度な位置決めを提供します。サーボモーターシステムに適しており、包装機械、コンベヤシステム、木工機械、搬送設備、産業自動化などの用途で幅広く使用され、安定性とコストパフォーマンスに優れたモーションコントロールを実現します。

お問い合わせ

特長

仕様

シート 1



仕様	単位	段数	ギヤ比¹	MYB-E070	MYB-E090	MYB-E120	MYB-E155	MYB-E205	MYB-E235
定格出力トルク T₂N	N・m	1	3	55	130	208	342	588	1,140
			4	50	140	290	542	1,050	1,700
			5	60	160	330	650	1,200	2,000
			6	55	150	310	600	-	-
			7	50	140	300	550	1,100	1,800
			8	45	120	260	500	1,000	1,600
			10	40	100	230	450	520	1,220
		2	12	55	130	208	342	-	-
			15	55	130	208	342	588	1,140
			20	50	140	290	542	1,050	1,700
			25	60	160	330	650	1,200	2,000
			30	50	130	208	342	1,200	2,000
			35	60	160	330	650	1,200	2,000
			40	50	140	290	542	1,200	2,000
			50	60	160	330	650	1,200	2,000
			60	55	150	310	600	-	-
			70	50	140	300	550	1,100	1,800
			80	45	120	260	500	1,000	1,600
			100	40	100	230	450	520	1,220
最大出力トルク T₂B	N・m	12	3~100	定格出力トルクの3倍
定格入力回転速度 n₁	rpm	12	3~100	5,000	4,000	4,000	3,000	3,000	2,000
最大入力回転速度 n₁B	rpm	12	3~100	10,000	8,000	8,000	6,000	6,000	4,000
バックラッシュ	arcmin（分）	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5
バックラッシュ	arcmin（分）	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7
ねじり剛性	N・m/arcmin（分）（分）	12	3~100	7	14	25	50	145	225
許容ラジアル荷重 F₂rB²	N	12	3~100	1,530	3,250	6,700	9,400	14,500	50,000
許容アキシアル荷重 F₂a1B²	N	12	3~100	630	1,300	3,000	4,000	6,200	35,000
許容アキシアル荷重 F₂a2B²	N	12	3~100	765	1,625	3,350	4,700	7,250	25,000
耐用寿命	hr	12	3~100	20,000*
効率 η	%	1	3~10	≥97%
効率 η	%	2	12~100	≥94%
質量	kg	1	3~10	1.3	3.7	7.8	14.5	29	48
質量	kg	2	12~100	1.9	4.1	9	17.5	33	60
使用温度	℃	12	3~100	-10℃~+90℃
潤滑		12	3~100	合成グリース
保護等級		12	3~100	IP65
取付位置		12	3~100	取付方向
騒音レベル（n₁ = 3000 rpm）	dB	12	3~100	≤58	≤60	≤63	≤65	≤67	≤70
