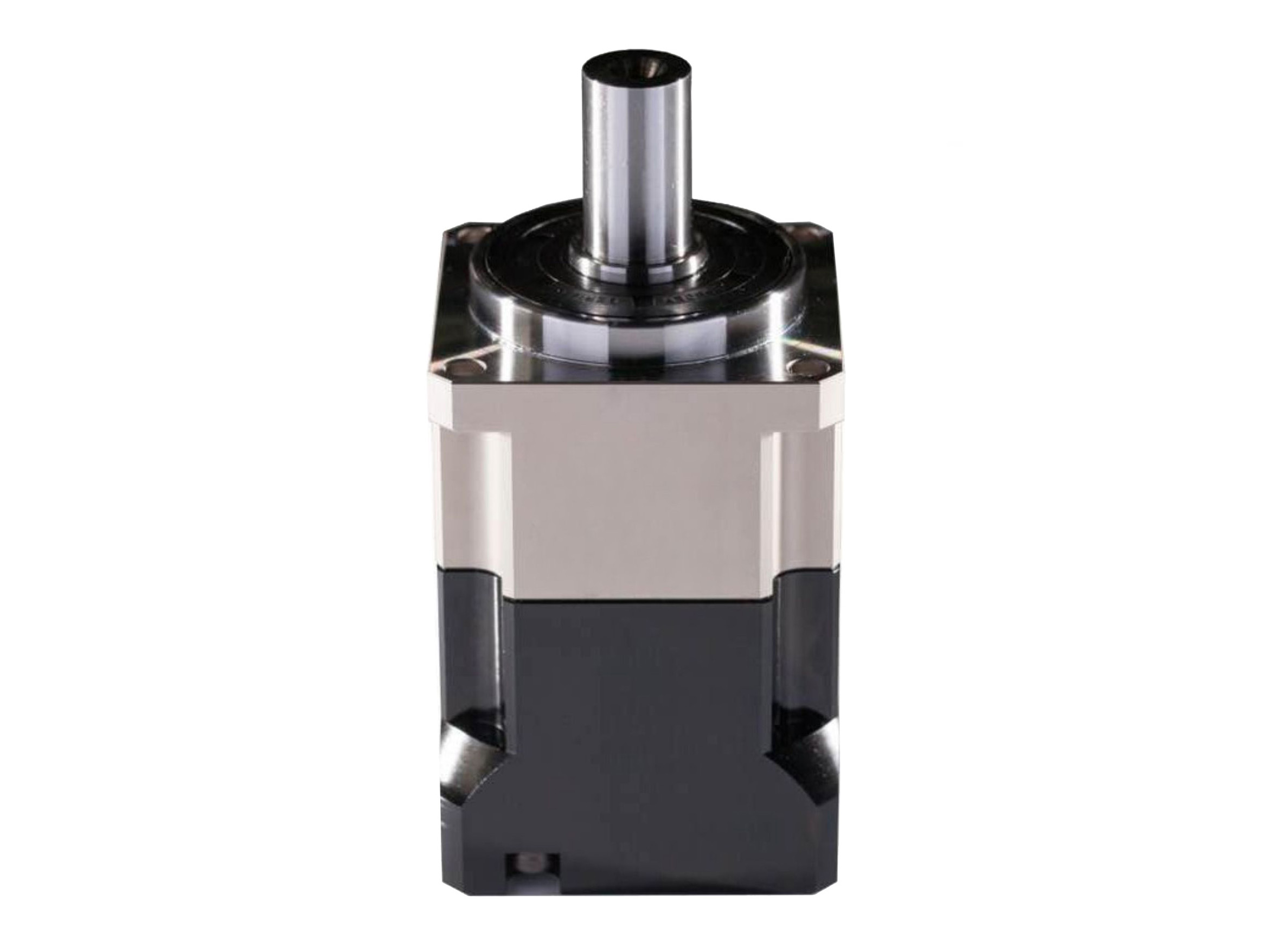

角フランジ減速遊星ギア伝動システム

Name: 角フランジ減速遊星ギア伝動システム
SKU: 0

● 概要

シャフト出力角フランジ遊星ギアボックスは、入力軸と出力軸の間が垂直な90°レイアウトとなっている遊星ギア伝動システムであり、両軸は同一平面上に配置されています。このギアボックスは、角形ハウジングと角形出力フランジを備えています。動力伝達と減速は、多段ギアの噛み合いによって実現されます。コンパクトで省スペースな設計により、スペースに制約がある、または垂直な入出力方向を必要とする一般産業用途に最適です。

お問い合わせ

特長

● スクエアハウジングおよびフランジ構造

ギアボックスのハウジングと出力フランジはスクエア形状で設計されています。ねじは下側から上向きに締結され、取付構造に固定されます。

● 90 Degree 入出力構成
直交軸配置により、スペース利用を最適化し、出力トルクの方向を変更します。

● 高効率ヘリカルギアおよびベベルギア
ヘリカルギアと一体型ベベルギアセットを組み合わせて使用し、多段伝動において90%を超える効率を維持します。

● 高精度・低バックラッシ
高精度研削ギアとコレット式ロック機構により、バックラッシを≤2 arcminutes (1/30 of a degree)まで最小化し、サーボシステムの厳しい位置決め精度要件を満たします。

● 優れた負荷容量
複数歯の噛み合いにより負荷を均等に分散します。浸炭焼入れギアとニードルローラーベアリングの組み合わせにより、数千 Nmに達する出力トルクと優れた耐衝撃性を実現します。

● 低騒音・安定運転
特許取得の騒音低減技術とヘリカル歯の転がり噛み合い設計により、運転騒音を低減しながら、滑らかで振動のない性能を確保します。

● 耐久性とメンテナンスフリー設計
高品質シールと永久潤滑技術により、高温または粉塵環境のような過酷な条件下でも、ギア寿命が20,000時間を超えることを保証します。

仕様

シート 1



パラメータ表		段数	減速比	NB042	NB060	NB090	NB115	NB142	NB180	NB220
定格出力トルク	Nm	単段	3	—	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		二段	15	—	50	120	190	320	550	1080
			16	19	—	—	—	—	—	—
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
回転慣性	Kg.cm3	単段	3	—	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		二段	15	—	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	—	—	—	—	—	—
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

シート 2



パラメータ表		段数	減速比	NB042	NB060	NB090	NB115	NB142	NB180	NB220
最大加速トルク	Nm	1,2	定格出力トルクの1.8倍
非常停止トルク	Nm	1,2	定格出力トルクの3倍
定格入力回転数	rmp	1	3~10	5000	5000	4000	4000	3000	3000	2000
定格入力回転数	rmp	2	15~100	5000	5000	4000	4000	3000	3000	2000
最大入力回転数	rmp	1	3~10	10000	10000	8000	8000	6000	6000	4000
最大入力回転数	rmp	2	15~100	10000	10000	8000	8000	6000	6000	4000
超高精度バックラッシ	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
超高精度バックラッシ	arcmin	2	15~100	—	—	—	≤3	≤3	≤3	≤3
高精度バックラッシ	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
高精度バックラッシ	arcmin	2	15~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
標準バックラッシ	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
標準バックラッシ	arcmin	2	15~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
ねじり剛性	Nm/arcmin	1,2	3~100	3.2	8	14	27	52	148	305
最大ラジアル荷重	N	1,2	3~100	980	1730	33250	7000	9600	14500	27800
最大アキシアル荷重	N	1,2	3~100	490	865	1625	3500	4800	7250	13900
転倒モーメント	Nm	1,2	3~100	34	77	152	325	530	920	1840
寿命	hr	1,2	3~100	20000hr(連続運転 10000hr)
効率	%	1	3~10	≥97%
効率	%	2	15~100	≥94%
重量	kg	1	3~10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
重量	kg	2	15~100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
使用温度	℃	1,2	3~100	-10℃-90℃
潤滑		1,2	3~100	合成グリース
保護等級		1,2	3~100	IP65
取付方向		1,2	3~100	任意方向
騒音レベル (N1=3000rpm,無負荷)	dB(A)	1	3~10	≤56	≤58	≤60	≤63	≤65	≤67	≤70
騒音レベル (N1=3000rpm,無負荷)	dB(A)	2	15~100	≤56	≤60	≤63	≤63	≤65	≤67	≤70
			3	—	0.16	0.61	3.25	9.21	28.98	69.61
