HONPINE高精度遊星減速機の超高品質を支える秘密

2018年以降、HONPINEの高精度遊星減速機は競争の激しい市場で着実に実績を重ね、独自の構造、卓越した製造技術、そして優れた精度、強度、耐久性により、幅広い顧客から高い評価を獲得してきました。HONPINEの遊星減速機は、STOBER、WITTENSTEIN、NEUGARTを含む主要ブランドの多くを代替できます。その実現方法をご紹介します。

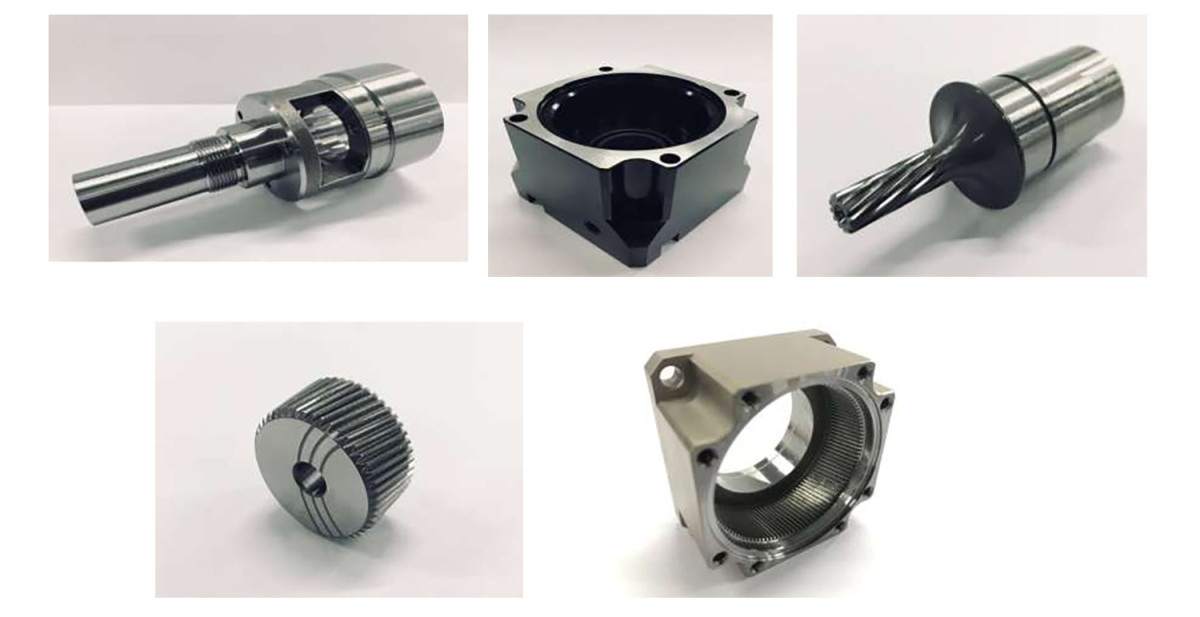

優れた構造および製造プロセス上の利点

●一体型ハウジング設計

内歯車をフロントハウジングに組み込むことで、接続を最適化し、高速時でも歯車列の精度を確保します。ニッケルメッキを施したハウジング表面により、過酷な環境下での耐食性が向上します。

●遊星キャリアと出力軸の一体化

二次接続による精度損失を排除します。単一クランプ・単一加工により完璧な同軸度を保証し、遊星歯車の滑らかで効率的な運転を実現します。

●サンギヤ入力軸の一体化

機械的接続を削減し、トルク伝達を向上させ、減速機全体の精度を維持します。

●高品質ギヤ材料

日本製の特注クロム・マンガン・チタン合金鋼を採用し、表面硬度はHRA80-83で、優れた耐摩耗性と衝撃靭性を実現します。

●ねじり剛性

一体型の遊星キャリアと出力軸が、遊星歯車とともに最大限のねじり剛性を実現します。

●入力接続

モーター取付けにはコレット式ロック機構を採用しています。

高性能と高精度

1,精度:

単段: 1–3 arc minutes

二段: 3–5 arc minutes

2,トルク容量:

非常停止トルク: 定格トルクの3×

最大トルク: 非常停止トルクの60%

3,騒音レベル:

≤65 dB (高精度モデル)。

4,使用温度:

 -10°C to 90°C (高温モデル: -40°C to 150°C).

5,耐用年数:

20,000–30,000時間 (1.5年間連続運転).

6,潤滑剤:

合成グリース (日本 協同油脂).

7,取付け:

あらゆる方向での取付けに対応。

8,保護等級:

IP64.

9,ベアリング:

総ころ形ニードルローラーベアリング (保持器なし); 許容差≤2μmの特注ニードルローラー。

10,耐久性:

耐食性/耐摩耗性のためのニッケルコーティングハウジング; より高い精度のための研削軸。

11,市場で実証され、顧客に認められた品質

HONPINEの遊星減速機は世界各地へ輸出され、さまざまな業界で信頼を獲得しています。

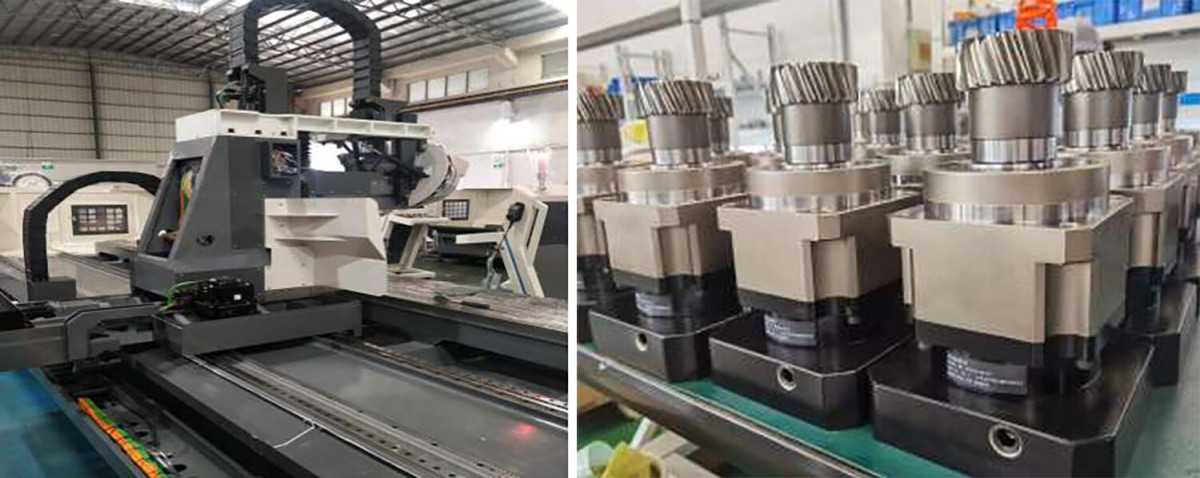

導入事例 1: アルミ形材リニアモジュール加工センター

モデル: ギヤ付き NFGシリーズ遊星減速機。

性能: 繰返し位置決め精度 0.02mm。

用途: 新エネルギー車, 電気トレー, 軌道交通, CNCガントリー加工センター。

材料: 鋼, アルミニウム, 銅, 非金属材料。

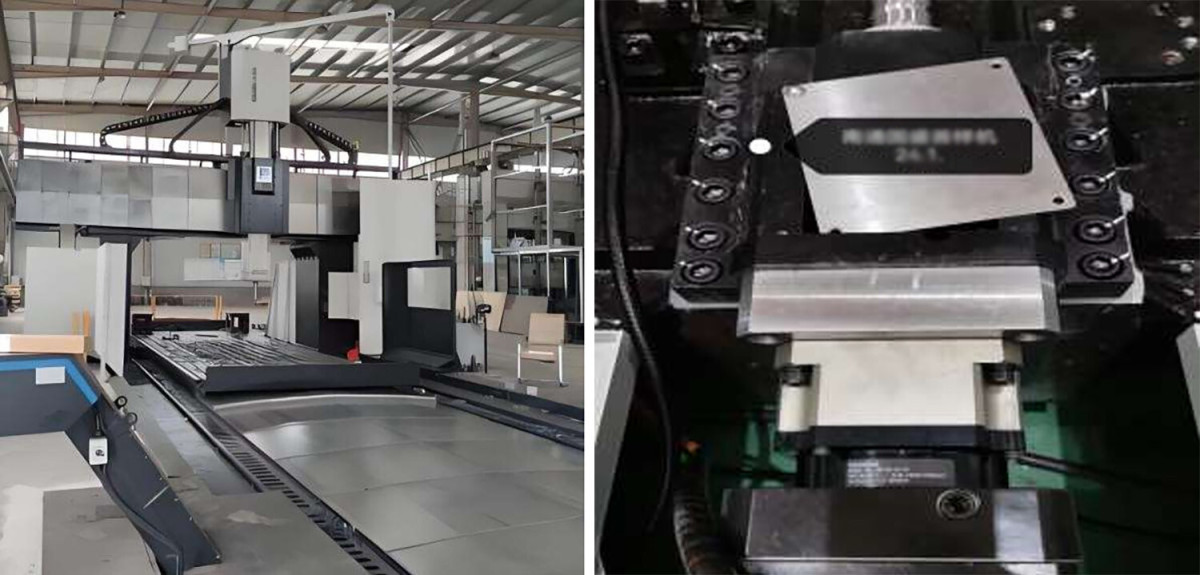

導入事例 2: CNCガントリー加工センター

モデル: NFシリーズとNBシリーズの混合減速機。

用途: 重量/中型の箱体/シェル構造部品, 航空宇宙部品, 機械ベース部品。

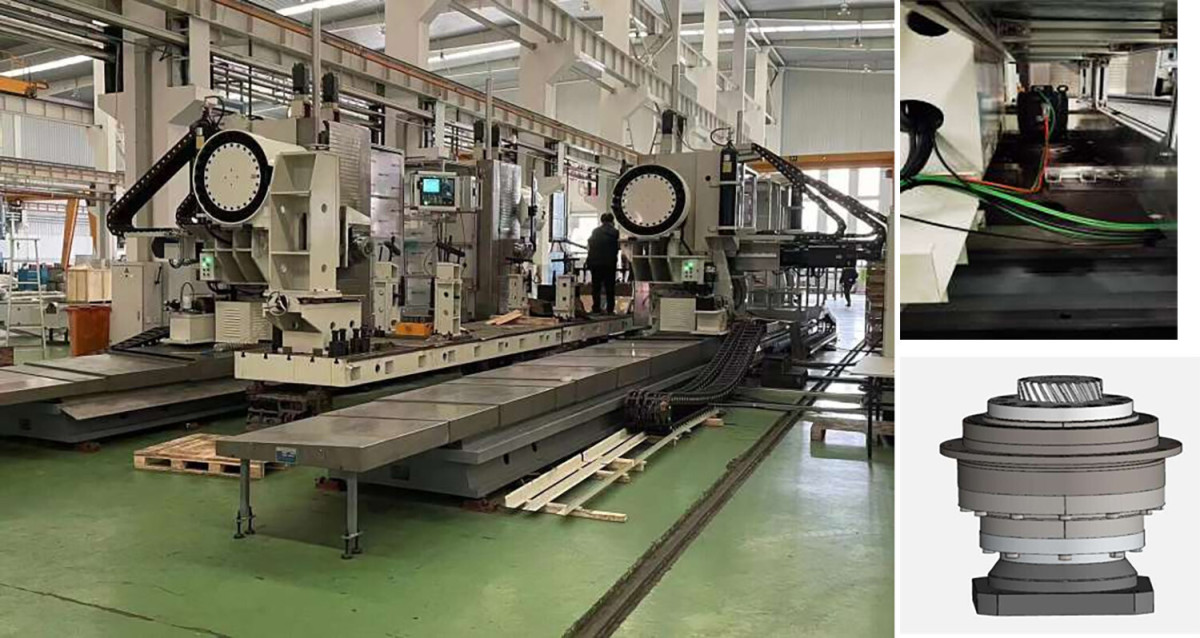

導入事例 3: 大型ガントリーボーリング・フライス盤

モデル: NFGシリーズとNBGシリーズの混合減速機。

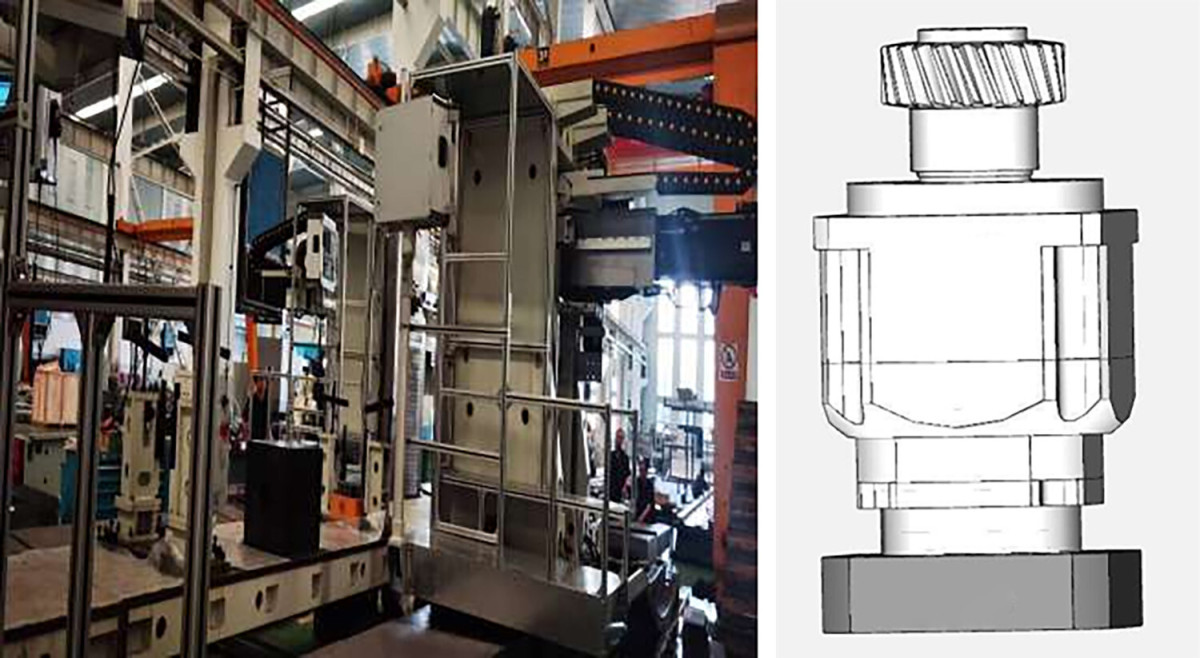

導入事例 4: モジュール式加工センター

モデル: NBGシリーズおよびNDVGシリーズ。NDVG200-90-P0/4M20Z デュアルバックラッシ防止減速機を含む。

用途: 重荷重ハウジング, 大型航空宇宙部品。

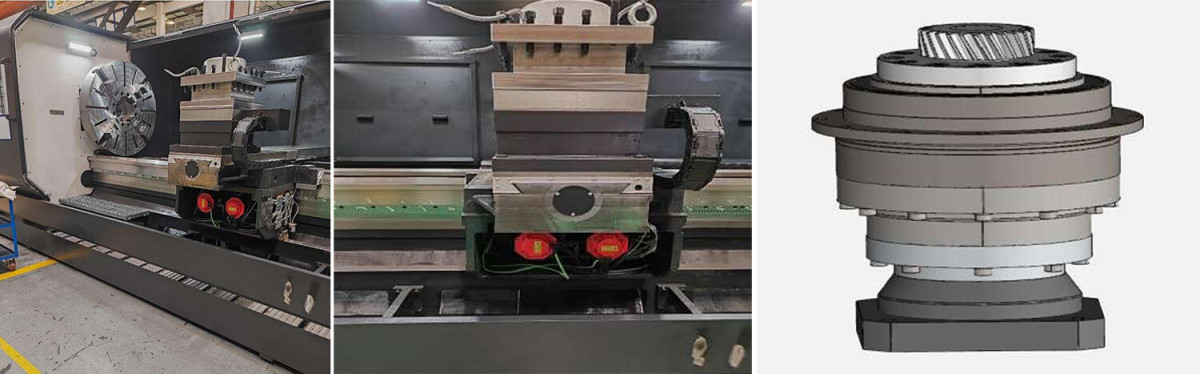

導入事例 5: 横型旋盤加工センター

モデル: ギヤ付きNDVGシリーズ, NDVG140-40-P1/4M12Z デュアルバックラッシ防止減速機。

用途: 重量円筒/円すい部品, 溝, 曲面。

HONPINEの遊星減速機について、ぜひお問い合わせください!
