ハーモニック減速機のA-Z：精密機械のための頼れるリソース

1.ハーモニック減速機とは何ですか?

ハーモニック減速機は、アメリカのC.W. Musserによって発明されました。これは、コンパクトで軽量な構造の中に、ゼロバックラッシ, 高精度, 高トルク, 高減速比という特長を備えた独自の機械式歯車システムです。

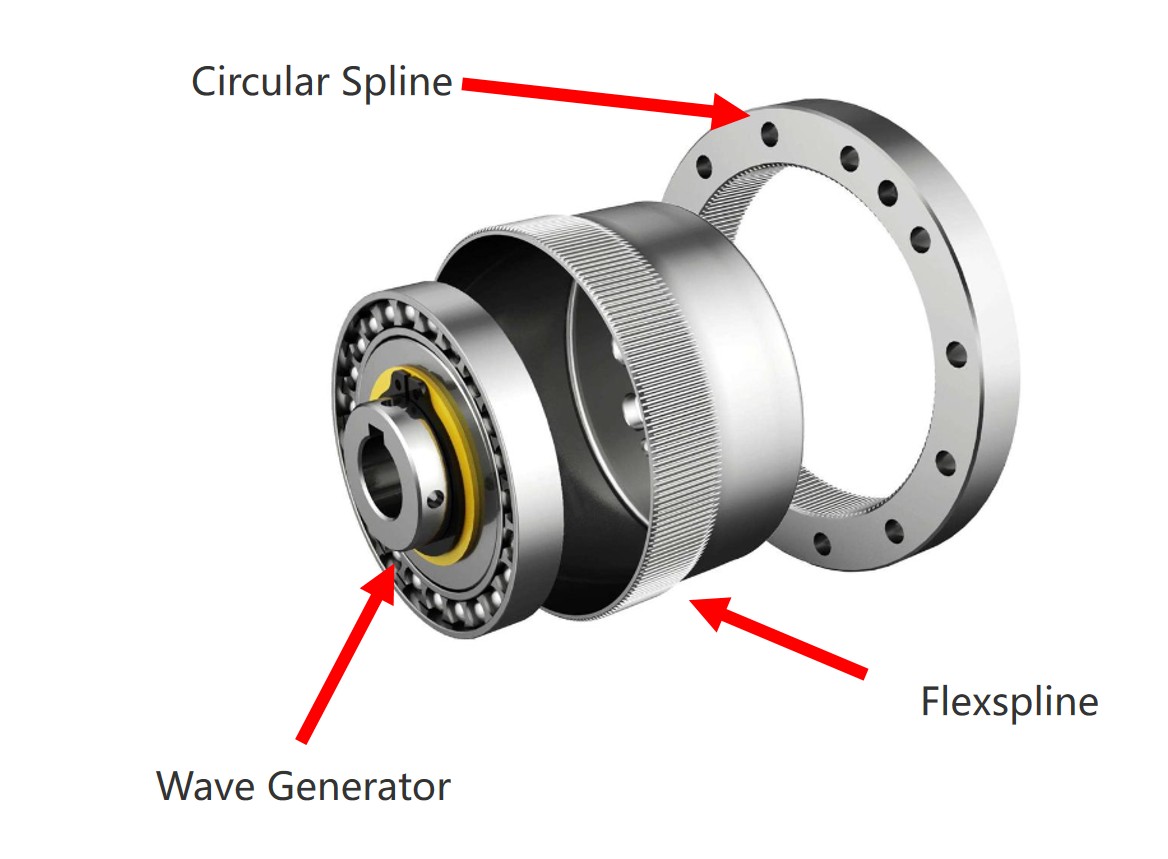

2.ハーモニック減速機の構造

主要構成部品:

Circular Spline: 内歯歯車リングを持つ剛性歯車。

Flexspline: 外歯歯車リングを持つ柔軟な歯車。

Wave Generator: 外周に薄肉ボールベアリングを備えた楕円カム。ベアリングの内輪はカムに固定され、外輪はボールを介して弾性変形します。

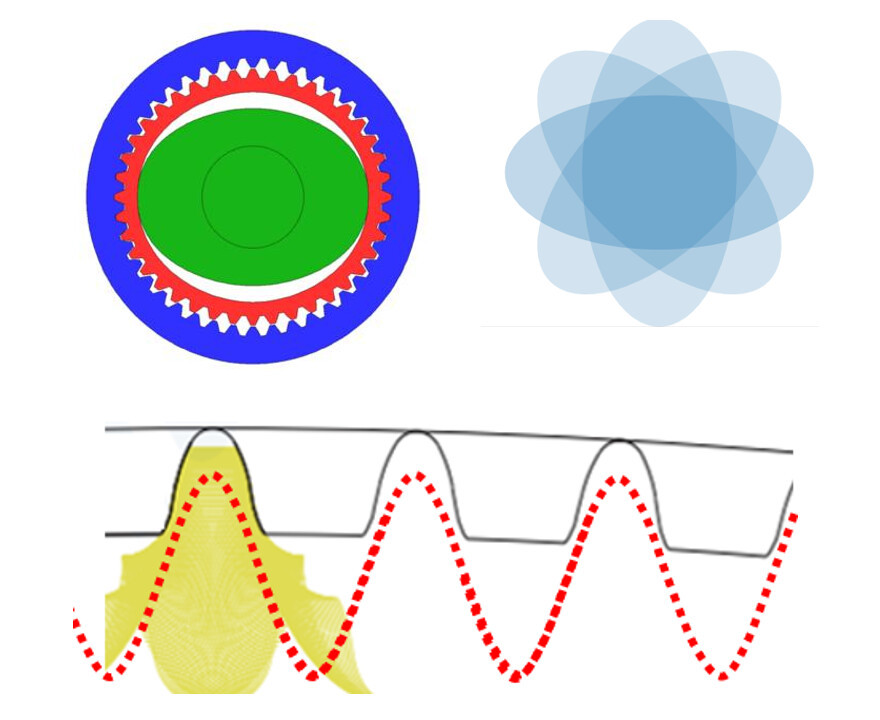

3."Harmonic Reducer"という名称の由来

Wave Generatorは楕円構造を持っています。回転すると、Flexsplineを連続的に変形させます。この過程で、歯車の歯は噛み合い、噛み外れ、離脱を交互に繰り返し、"staggered tooth"運動を生み出します。
その結果生じる動きは波状の軌跡をたどり、歯車リング上の任意の点の半径方向変位は正弦波に似ているため、"harmonic"と呼ばれます。

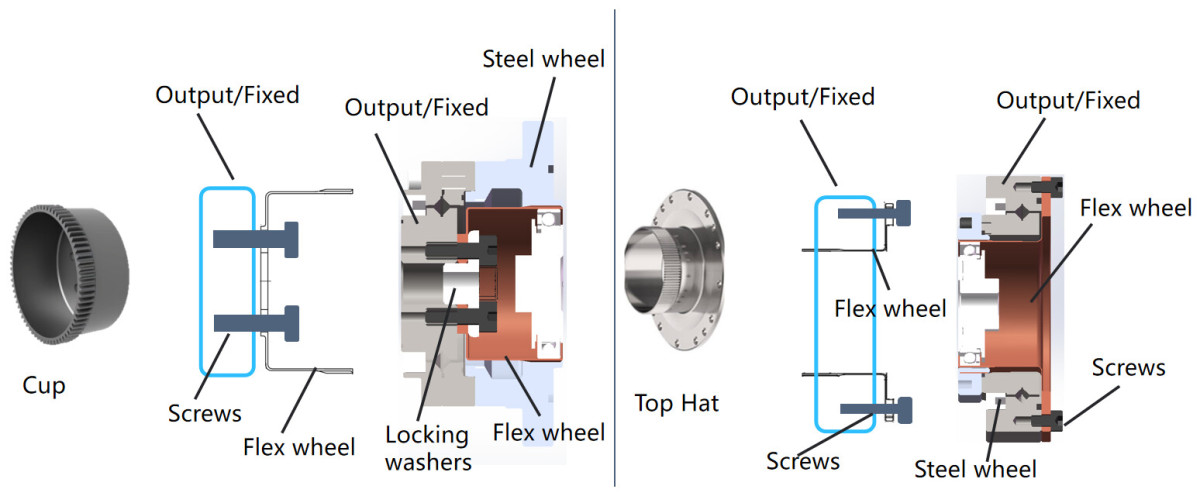

4.一般的なFlexsplineの形状

カップ型Flexspline

シルクハット型Flexspline

5.一般的なハウジング形状

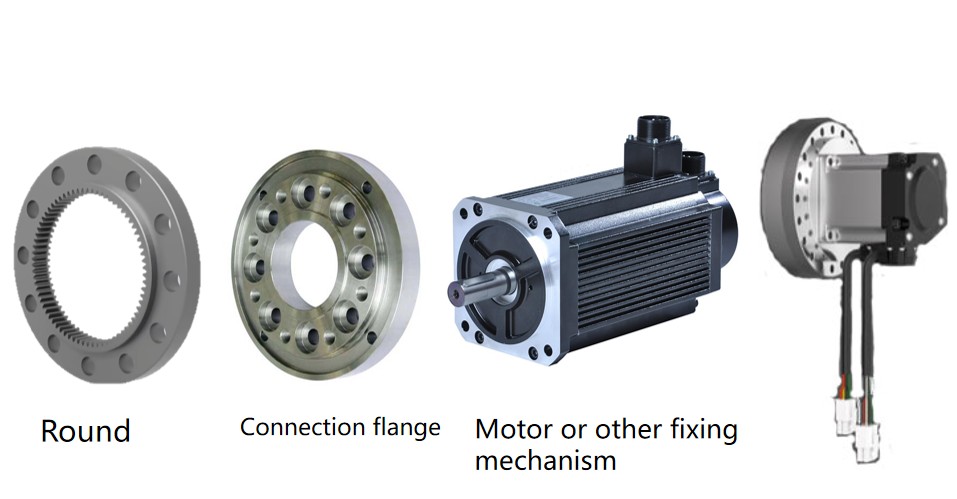

円形ハウジング

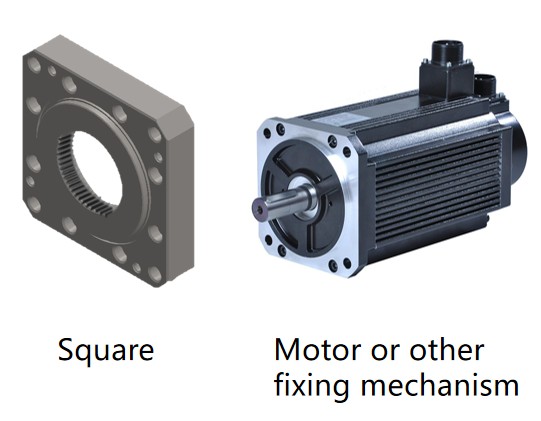

角形ハウジング

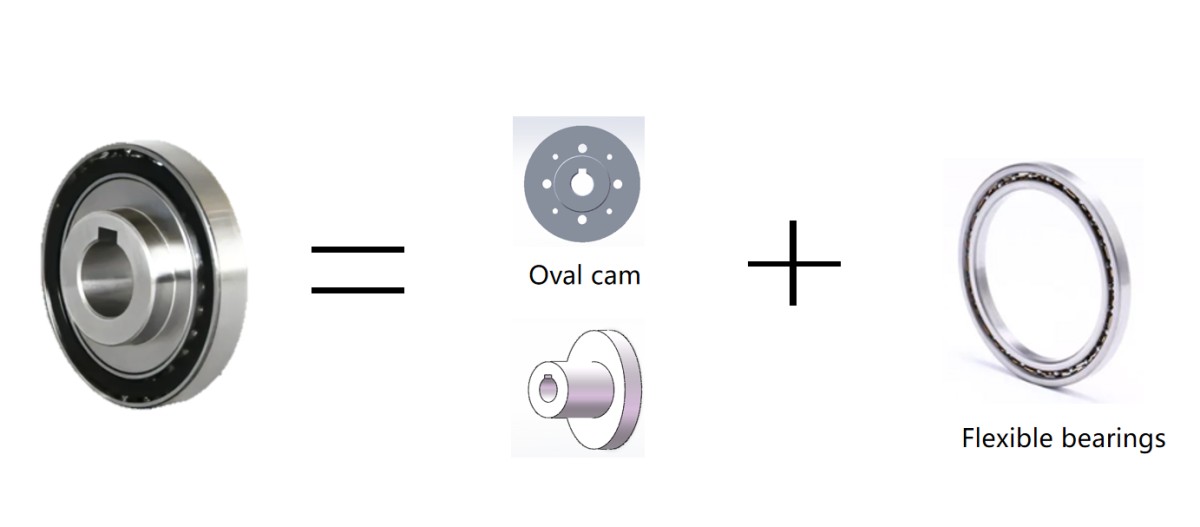

6.ハーモニック減速機におけるWave Generatorとは何ですか?

Wave Generatorは、柔軟ベアリングと楕円カムで構成されています。通常、減速機の入力端に取り付けられます。ベアリングの内輪はカムに固定され、外輪はボールを介して楕円形に変形します。

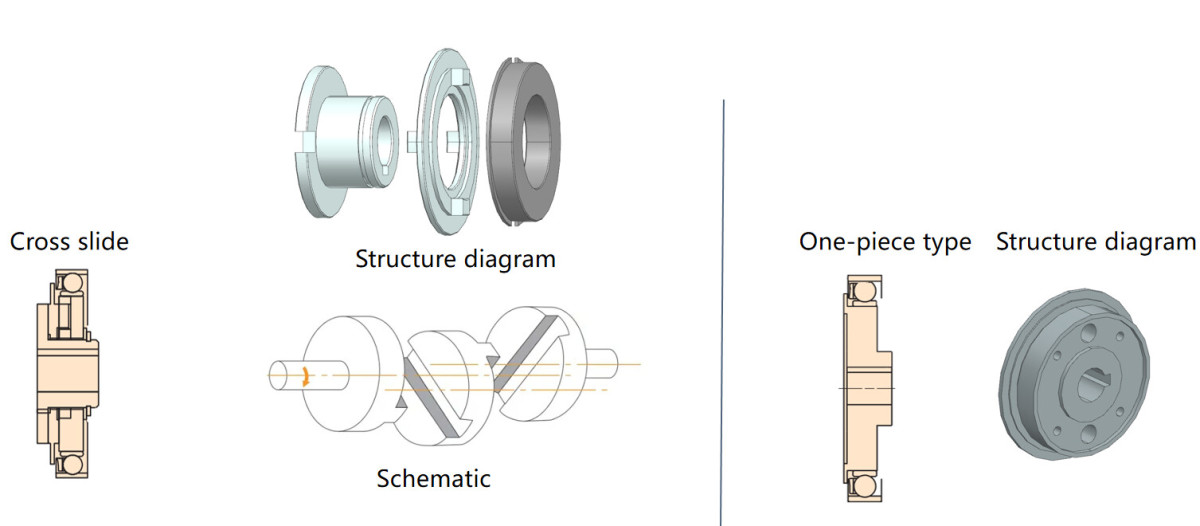

7.一般的なWave Generatorの設計

Wave Generatorは、カム設計に基づいて2種類に分類されます:

Oldham coupling (cross-slider) 型

一体型

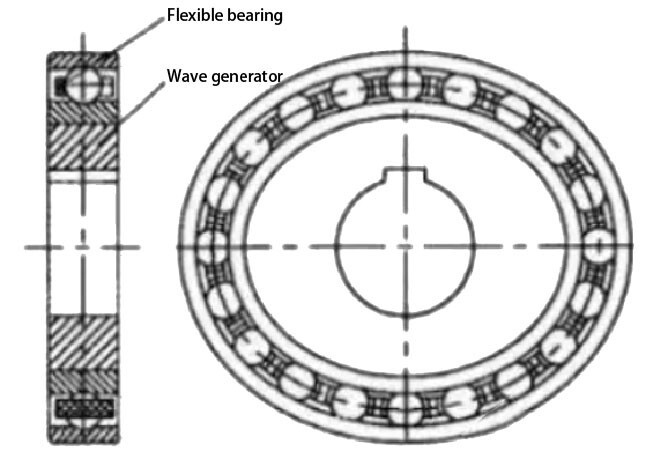

8.Wave GeneratorとFlexsplineの関係

柔軟ベアリングは標準ベアリングとは異なり、その外輪は薄く、半径方向に変形しやすい特性があります。カム取り付け前はリングは円形ですが、取り付け後は楕円形になります。
運転中:

内輪 (剛性カムに取り付け) は周期応力を受けます。

外輪 (Flexsplineに取り付け) はFlexsplineとともに変形し、周期応力と交番応力の両方を受けます。

9.ハーモニック減速機用ベアリングの精度等級

精度等級 (昇順): P0, P6, P5, P4, P2

Grade 0: 回転精度が>10 μcmのシステム向け (例: 一般機械, 自動車用トランスミッション)。

Grades 6/5: 精度が5–10 μcm、またはそれ以上の高速システム向け (例: 旋盤主軸支持)。

Grades 4/2: 超高精度システム (<5 μcm) または超高速システム向け (例: 精密研削盤, 三次元測定機)。

10. ハーモニック減速機の取り付け時の注意事項

A. 異物による減速機の損傷を防ぐため、清潔な環境で取り付けてください。
B. 歯車の歯と柔軟ベアリングが完全に潤滑されていることを確認してください。歯車の歯を上向きにして取り付けることは避けてください。潤滑効果が低下します。
C. カム取り付け後、FlexsplineとCircular Splineが180°で対称に噛み合っていることを確認してください。位置ずれは振動と早期摩耗の原因になります。
D. 取り付け後は、最初に低速 (100 RPM) で運転してください。異常な振動や騒音が発生した場合は、損傷を避けるため直ちに停止してください。
