精密減速機とモーターの総合分析

この記事では、精密減速機の4つの主要カテゴリーについて最も包括的な分析と紹介を行い、特に精密モーターを中心にその今後の発展動向を説明します。

精密減速機の分類

精密減速機は主に、ハーモニック減速機、遊星減速機、RV減速機、サイクロイドピンホイール減速機に分類されます。

精密ハーモニック減速機

ハーモニック減速機は、弾性変形によって伝達を実現する新しいタイプの減速機構です。従来の剛体機械伝達方式から脱却し、柔軟部品を用いて機械動力伝達を実現します。ハーモニック減速機は主に、ウェーブジェネレータ、内歯形を持つ剛性ギア（サーキュラスプライン）、および外歯形を持つ柔軟ギア（フレクスプライン）という3つの基本部品で構成されます。

ウェーブジェネレータはカム部品であり、その両端はフレクスプラインの内壁に密着しています。フレクスプラインは大きな弾性変形が可能な薄肉ギアです。ウェーブジェネレータがフレクスプライン内に挿入されると、フレクスプラインの断面は円形から楕円形へと変化します。長軸の両端では、フレクスプラインの歯がサーキュラスプラインの歯と完全にかみ合い、短軸の両端付近では、歯はサーキュラスプラインから完全に離脱します。

ハーモニック減速機は、大きな減速比、コンパクトな外形、少ない部品点数、高い伝達効率を特長としています。通常、ロボットの前腕、手首、または手部に取り付けられます。

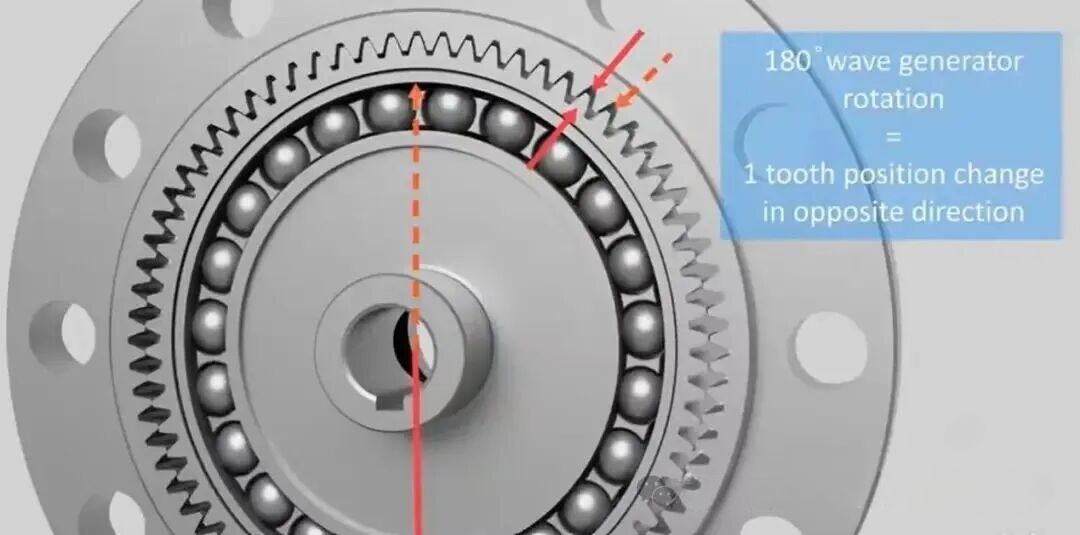

ハーモニック減速機は、差動歯動作によって減速とトルク増幅を実現します。代表的な動作原理では、ウェーブジェネレータを入力、サーキュラスプラインを固定、フレクスプラインを出力とする構成が採用されます。楕円形のウェーブジェネレータはモーターシャフトに接続され、サーキュラーフレクスプライン内部に取り付けられて弾性変形を強制します。長軸ではフレクスプラインの歯がサーキュラスプラインの歯と完全にかみ合い、短軸では完全に離脱し、残りの領域では移行的にかみ合います。ウェーブジェネレータが連続回転すると、フレクスプラインは繰り返し変形し、差動歯動作を生じます。かみ合い状態は、かみ合い、完全かみ合い、離脱、再かみ合いを通じて連続的に変化し、その結果、フレクスプラインはウェーブジェネレータとは反対方向にサーキュラスプラインに対してゆっくり回転し、運動を伝達します。

精密遊星減速機

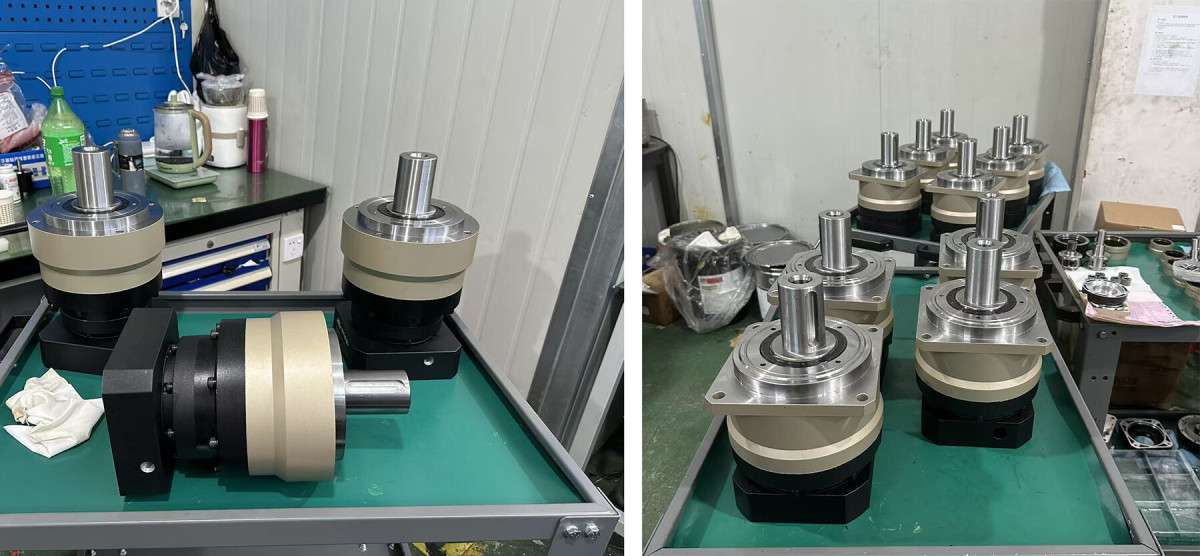

精密遊星減速機は主に、サンギア、プラネタリギア、プラネタリキャリア、およびリングギアで構成されます。その減速原理は歯車伝達に基づいています。運転中、サーボモーターまたはその他の原動機がサンギアを駆動して回転させます。サンギアとプラネタリギアのかみ合いにより、プラネタリギアは自軸周りに回転します。同時に、プラネタリギアはハウジングに固定された内歯リングギアとかみ合い、それに沿って転動しながら回転することで、サンギアの周囲を公転する運動を形成します。

プラネタリギアはプラネタリキャリアに運動を伝達し、プラネタリキャリアは出力軸に接続されて出力トルクを伝達します。通常、複数のプラネタリギアが同時に動作し、負荷を分担して共同で出力を駆動します。

精密遊星減速機は主に単段および多段構造があります。多段遊星減速機は単段設計をベースに複数段を追加したもので、各段はサンギア、プラネタリギア、リングギアで構成され、カスケード構造を形成して出力回転速度をさらに低下させ、トルクを増加させます。複数のプラネタリギアによって負荷が分散され、負荷容量は向上しますが、歯車のかみ合いが1つ増えるごとに伝達効率は低下します。コンパクト性を維持するため、多段遊星減速機では通常、共通のリングギアを使用し、これがハウジングも兼ねます。

精密RV減速機

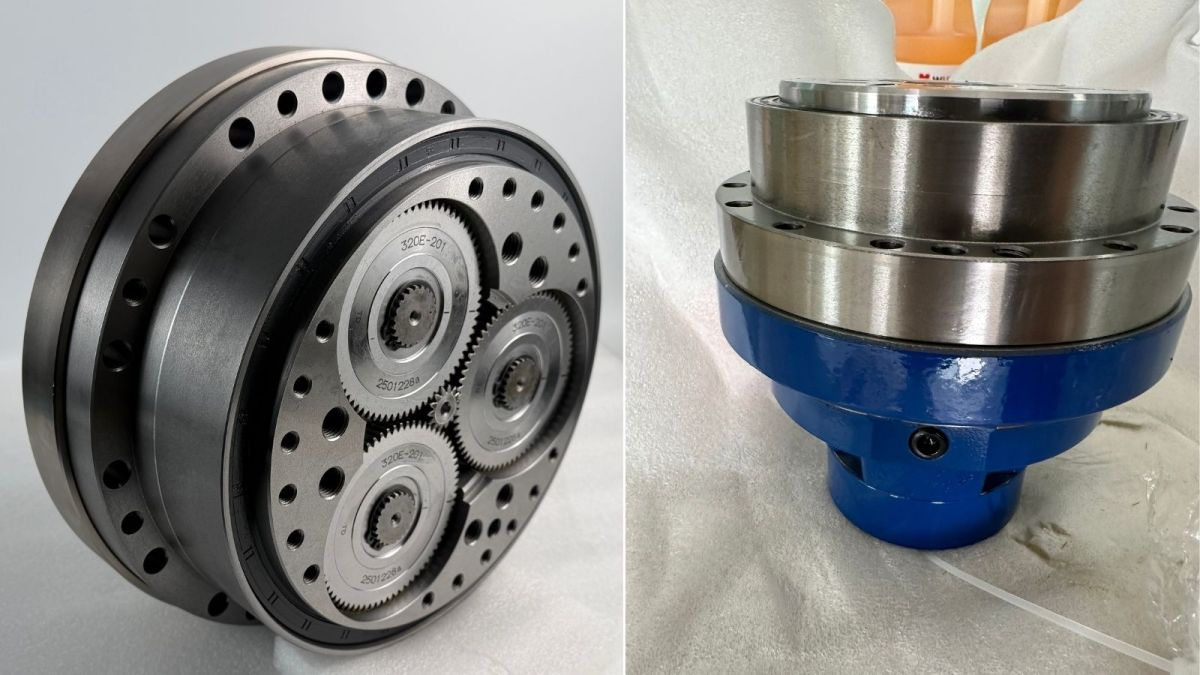

RV減速機は、第1段の遊星歯車減速機と第2段のサイクロイドピンホイール減速機で構成される2段減速システムです。

第1段減速：サンギアはモーターに接続され、モーターがサンギアを駆動して回転させます。サンギアはプラネタリギアを駆動し、プラネタリギアはクランクシャフトに接続され、その前端と後端はプラネタリギアおよびRVギア（サイクロイドディスク）に接続されています。プラネタリギアが回転すると、クランクシャフトも同じ速度で回転します。プラネタリギアの歯数が多いため、その回転速度は入力ギアより低くなり、第1段減速を実現します。

第2段減速：入力軸は第1段からのクランクシャフトです。2枚のサイクロイドディスク（RVギア）が、ニードルベアリングを介してクランクシャフトの偏心部に取り付けられています。ハウジングのピンリング内のピン数は、サイクロイドディスクの歯数より1つ多くなっています。クランクシャフトが1回転すると、サイクロイドディスクは1つの偏心運動サイクルを完了し、クランクシャフトとは反対方向に1歯分回転して、さらなる減速を実現します。

サイクロイドピンホイール減速機

サイクロイドピンホイール減速機は、1926年にドイツの技術者Lorenz Brarenによって最初に提案された精密サイクロイド伝達技術を採用しています。これは、外サイクロイド歯形を用いた少歯数差の遊星伝達です。その主要部品がサイクロイドディスクとピンホイールであるため、サイクロイドピンホイール減速機と呼ばれ、RV減速機の一種です。

具体的には、「サイクロイド」とはサイクロイドディスクの実際の輪郭を指し、これは短外サイクロイドの等距離曲線です。内転がり法によれば、転がり円が固定基円の内側を滑ることなく転がることで、サイクロイド軌跡が生成されます。転がり円に固定された点は、転がり中に短外サイクロイドを描きます。この軌跡上の各点を中心として等半径の円を描くと、それらの円の包絡線がサイクロイドディスクの実際の歯形を形成します。

各種減速機の特性と適用シーン

RV減速機は、高精度、大きな減速比、高剛性、優れた過負荷容量、長寿命、高い疲労強度を備え、低振動、低騒音、低消費エネルギーという特長があります。一般に、大きなトルクが求められるロボット関節、たとえば脚部、腰部、肘関節、および高負荷産業用ロボットに使用されます。通常、第1軸、第2軸、第3軸にはRV減速機が使用されます。減速比範囲が広く、精度が安定し、疲労強度が高く、さらに高剛性と高トルク容量を持つため、RV減速機はロボットアームやベースのような高負荷部位で特に優位性を発揮します。

ハーモニック減速機は、大きく柔軟な減速比、高精度、コンパクトサイズ、軽量、滑らかな伝達、低騒音、密閉空間内での運動伝達能力を特長としています。従来型減速機と比較して、ハーモニック減速機は同じ出力トルクをより小型・軽量で実現できるため、ロボットの前腕、手首、手部において優位性があります。ただし、時間の経過とともに運動精度が低下するため、一般的には軽負荷産業用ロボットや大型ロボットの末端軸、ならびに航空宇宙、精密加工、医療機器などで使用されます。

遊星減速機は、コンパクトなサイズと長寿命により、サーボ、ステッピング、およびDC駆動システムで広く使用されています。ただし、単段遊星減速機は減速比に限界があり、高トルクを得るには多段構成が必要であり、これによりサイズと重量が増加します。用途には、モバイルロボット、新エネルギー設備、高級工作機械、スマート交通などがあります。TeslaのOptimusロボットは器用な手に遊星減速機を使用しており、一部のロボットメーカーは脚部や股関節に遊星減速機を採用しています。

サイクロイドピンホイール減速機は、多歯かみ合いにより、高い負荷容量、比較的高い伝達精度、コンパクトサイズ、軽量、滑らかな伝達を実現します。構造は複雑で、精度はハーモニック減速機よりやや低いものの、その高い負荷容量により、ヒューマノイドロボットの腰部や股関節などの高負荷関節での応用に大きな可能性があります。

各種精密減速機の比較

ハーモニック減速機：動作原理は、ウェーブジェネレータの運動がフレクスプラインの変形を駆動し、少歯数差を介してサーキュラスプラインとかみ合うことで減速を実現します。構造はウェーブジェネレータ、フレクスプライン、サーキュラスプラインで構成されます。単価は高めです。重量は軽めです。伝達精度は高いです。効率は比較的高いです。減速比は高いです。設計寿命は長いです。ねじり剛性は比較的高いです。利点には、高い減速比、高精度、コンパクト構造、軽量が含まれます。欠点には、負荷容量が限られることと寿命が比較的短いことが含まれます。

遊星減速機：動作原理は、サンギアの駆動のもとでプラネタリギアが回転することにあります。構造はサンギア、プラネタリギア、リングギアから成るシンプルなものです。単価は低めです。重量は軽めです。伝達精度は平均的です。効率は高いです。減速比は中程度です。設計寿命は長いです。ねじり剛性は高いです。利点には、シンプルな構造とコンパクトな単段設計が含まれます。欠点には、減速比が低いことと出力トルクが低いことが含まれます。

RV減速機：遊星段とサイクロイド段による2段伝達です。構造は複雑で部品数が多いです。単価は高いです。重量は重めです。伝達精度は高いです。効率は高いです。減速比は高いです。設計寿命は長いです。ねじり剛性は高いです。利点には、優れた負荷容量、高いねじり剛性、安定した精度が含まれます。欠点には、サイズが大きいことと適用シーンが限られることが含まれます。

サイクロイドピンホイール減速機：動作原理は、偏心運動がサイクロイドディスクを駆動し、少歯数差を利用してピンホイールの周りを公転させることにあります。構造にはサイクロイドディスク、ピンホイール、偏心軸が含まれます。単価は比較的高いです。重量は軽めです。伝達精度は比較的高いです。効率は高いです。減速比は高いです。設計寿命は長いです。ねじり剛性は高いです。利点には、大きな負荷容量、コンパクトサイズ、軽量、滑らかな伝達が含まれます。欠点には、製造が複雑であることと、ハーモニック減速機と比べて精度が低いことが含まれます。

精密減速機の原理、パラメータ、利点、および欠点

精密減速機の主要技術指標には、ねじり剛性、減速比、伝達効率、伝達精度、伝達誤差、起動トルク、ロストモーション、バックラッシが含まれます。

ねじり剛性とは、トルクを受けた際に部品がねじり変形に抵抗する能力、または定格負荷トルクと弾性角変形との比を指し、構造設計、軸受支持方式、軸受種類、歯車の剛性と精度、減速比の影響を受けます。

減速比は入力速度と出力速度の比です。減速比が大きいほど、出力速度は低くなり、トルクは高くなります。これは歯車の歯数や減速段数などの影響を受けます。

伝達効率は出力動力と入力動力の比であり、減速比、速度、負荷トルク、温度、潤滑条件、材料選定、伝達段数、構造設計、歯車精度、歯車位置決め、および組立品質の影響を受けます。

伝達精度と伝達誤差は、一方向の入力回転中に実際の出力角度が理論角度にどれだけ近いかを表します。これらは設計、加工、組立、潤滑の影響を受けます。

起動トルクは無負荷起動に必要なトルクであり、構造設計、減速比、摩擦係数、軸受品質の影響を受けます。

ロストモーションとは、入力軸が逆転した際の出力軸の角度遅れを指し、設計、製造品質、摩耗、取り付け、調整の影響を受けます。

バックラッシとは、出力とハウジングを固定し、定格トルクの±2%を交互に加えたときの入力側の微小な角変位を指します。これは歯車精度、軸受精度、油膜厚さ、工作機械精度、組立精度、運転温度の影響を受けます。

精密モーターが今後のトレンドである理由

精密モーターは、精密減速機とモーターを組み合わせた一体型モジュールです。産業オートメーション、ヒューマノイドロボット、半導体装置、医療機器の急速な発展に伴い、減速機とモーターを統合したソリューションへの需要は継続的に高まっています。

ハーモニックギアモーターとは何ですか？

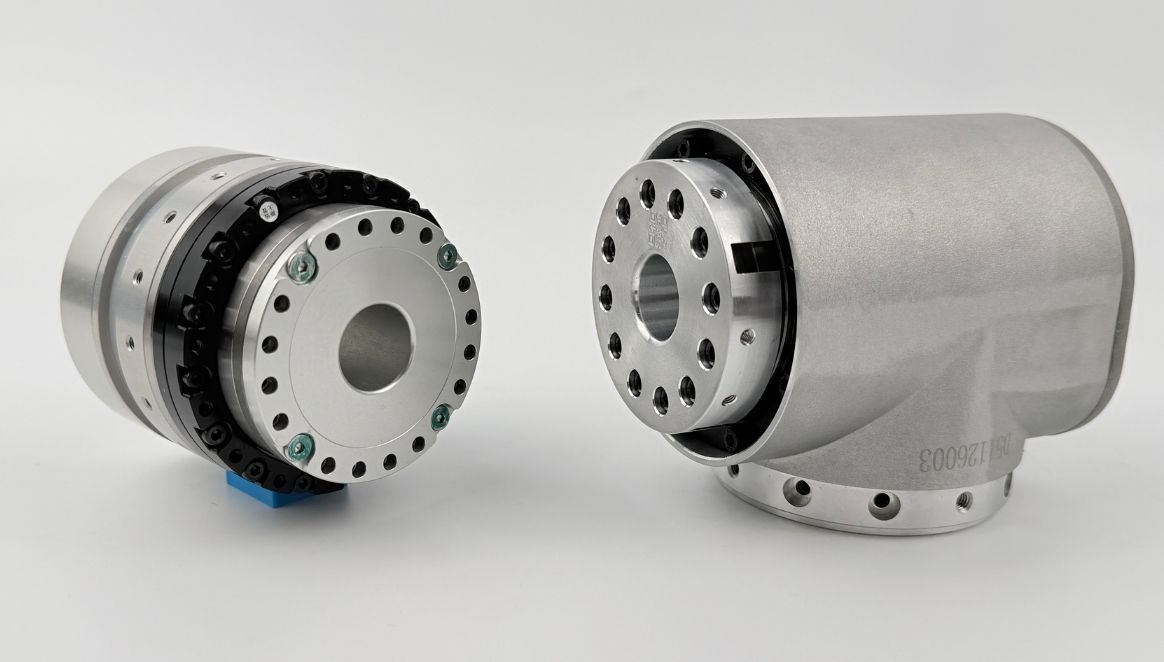

ハーモニックギアモーターは、ハーモニックギア、フレームレストルクモーター、ブレーキ、エンコーダ、および駆動ユニットで構成されます。ロボティクス産業の中核部品として、ハーモニックギアモーター技術の進歩は、今後も専用ロボットおよびヒューマノイドロボットのさらなる柔軟性向上と応用シーン拡大を促進し続けます。ロボティクス以外にも、ロボット関節モーターは半導体装置、太陽光発電設備、精密医療機器、3C設備、光学機器などの分野でも使用されています。

遊星減速機モーターとは何ですか？

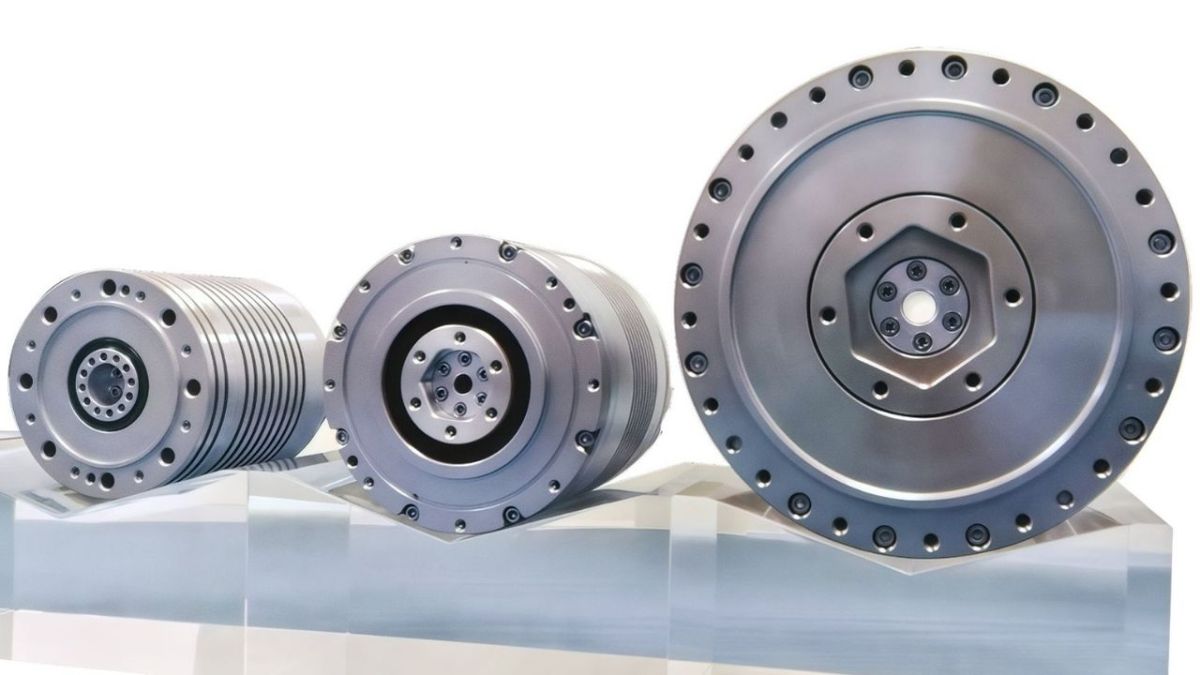

遊星減速機モーターは、ロボット動力システムの中核部品です。遊星減速機、フレームレストルクモーター、ブレーキ、エンコーダ、およびドライバを組み合わせた高度に統合された設計により、体積と重量を大幅に最適化し、関節の精密な運動制御を可能にします。その結果、より大きなトルク、より小さなサイズ、より軽い重量を実現します。ハーモニックギアモーターと比較して、遊星減速機モーターは減速比が小さく、出力速度が高く、トルク密度が高いため、中低負荷用途により適しています。また、特定の顧客要件に合わせたカスタマイズサービスも提供可能です。高速性能、耐衝撃性、コンパクトかつ軽量な設計といった利点により、標準遊星関節モジュールはヒューマノイドロボット、専用ロボット、物流AGV、産業オートメーション向けの優先ソリューションとなっており、ロボット性能の向上と応用シーンの拡大を推進しています。

フランジ一体型RV減速機とは何ですか?

フランジ一体型RV減速機は、高度な機械向けに設計された高精度減速装置です。その内部機構は、密閉ユニット内に収められたサイクロイド歯車と遊星歯車の独自の2段組み合わせを特徴としています。この減速機は、フランジを一体化した完全組立済みの状態で供給され、特殊グリースがあらかじめ封入されているため、追加の準備なしでサーボモーターに直接取り付けてすぐに使用できます。

RV減速機は産業用ロボット、特に可搬重量20 kg以下のロボットアームにおけるベース部および高負荷関節（第1関節から第4関節）で一般的に使用されます。可搬重量が20 kgを超える場合、通常は6つすべての関節にRV減速機が装備されます。これらの減速機は位置決め精度を維持するうえで重要な役割を果たします。

フランジ一体型RV減速機は、従来のRV減速機設計にフランジシールを組み込んで開発された特殊バージョンです。標準RV減速機と同様に、フランジ一体型モデルも2種類に分類されます。すなわち、ソリッドシャフトのFlange-Integrated E Seriesと、中空シャフトのFlange-Integrated C Seriesです。

精密減速機は、性能向上とより深いメカトロニクス統合を同時に進める方向へ進化しています。特にハーモニック減速機は、モーター、エンコーダ、ブレーキ、センサーなどの部品と組み合わせることでメカトロニクス統合を採用し、高付加価値のモジュール製品を提供する必要があります。これにより、ヒューマノイドロボット、半導体装置、光学システム、精密測定産業において、より優れた応用が可能になります。
