ハーモニックドライブとサーボモーターの相乗効果がロボットアームの小型化を加速

ロボティクスの継続的な発展に伴い, サーボ制御システムは複雑な作業環境においてますます重要な役割を果たしています。サーボモーターとハーモニックドライブを組み合わせた協調制御戦略により, システムの動的性能と制御精度が向上します。ハーモニックドライブ + サーボモーターの組み合わせは, 産業用ロボットおよび協働ロボットにおける小型化, 軽量化, 高精度化を実現する中核的なソリューションです。

サーボモーターとハーモニックドライブの連携動作

サーボモーターは高速, 低トルク, 高精度の駆動能力を提供し, 速度と角度の正確な制御を可能にします。ゼロバックラッシと高精度を特長とするハーモニックドライブは, ロボット関節の繰り返し位置決め精度を確保し, トルクを増幅し, 出力剛性を高めます。

ロボット関節におけるハーモニックドライブの役割

関節サーボシステムでは, モーターの出力軸はハーモニックドライブを介して負荷に接続されます。入力軸と出力軸における速度とトルクの伝達関係は, ハーモニックドライブの構造によって決まります。関節摩擦は不可避的に存在し, これにより効率損失とコンプライアンスの低下が生じますが, 一方で有益な減衰効果ももたらします。実際には, 摩擦の影響は潤滑, 制御アルゴリズムによる補償, および力覚センサーによって最適化されます。

ハーモニックドライブとサーボモーターの用途

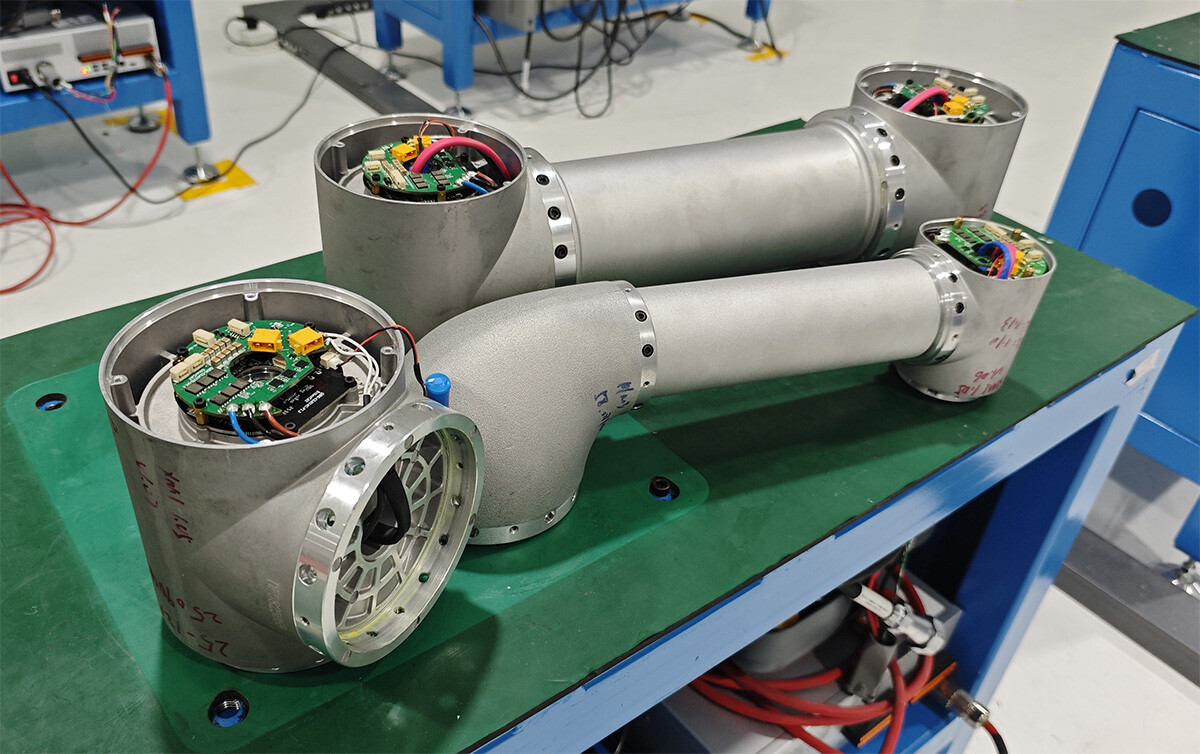

協働ロボット

サーボモーターがハーモニックドライブを直接駆動し, 一体型の関節モジュールを構成します。エンドエフェクタの要求を満たすには, サーボモーターからの低速とトルクのみが必要です。これは, 6自由度を超える軽量ロボットに特に適しています。例として, UR, AUBO, および JAKA の協働ロボットがあります。

ヒューマノイドロボットの脚関節

ハーモニックドライブの高減速比により, 小型モーターでもヒューマノイドの歩行に必要なトルクを発揮でき, 限られた関節スペース内で十分な出力を確保できます。例として, UBTECH Walker, Xiaomi CyberOne, および Tesla Optimus があります。

高精度位置決めプラットフォーム

サーボモーターとハーモニックドライブの組み合わせにより, 超高分解能の角度位置決めを実現します。高分解能エンコーダーと組み合わせることで, サブアーク秒精度に到達可能です。これは, 半導体および光学検査システムなど, 極めて高い繰り返し精度を必要とする装置に広く使用されています。

航空宇宙

サーボモーターとハーモニックドライブの組み合わせは, 長期にわたり安定した低速, 高トルク出力を実現します。宇宙機は重量制約があるため, ハーモニックドライブのコンパクトな設計は非常に適しています。代表的な用途には, 衛星太陽電池パネルの展開やレーダーアンテナの駆動があります。

医療用ロボット

ハーモニックドライブとサーボモーターの組み合わせにより, 滑らかで, バックラッシのない, 高精度な動作が可能になります。サーボモーターがハーモニック減速機を駆動して低速, 高精度制御を実現し, 同時にハーモニックドライブが外科手術操作時の正確な力覚フィードバックを保証します。

市場トレンドとしてのハーモニックサーボ関節モジュール。

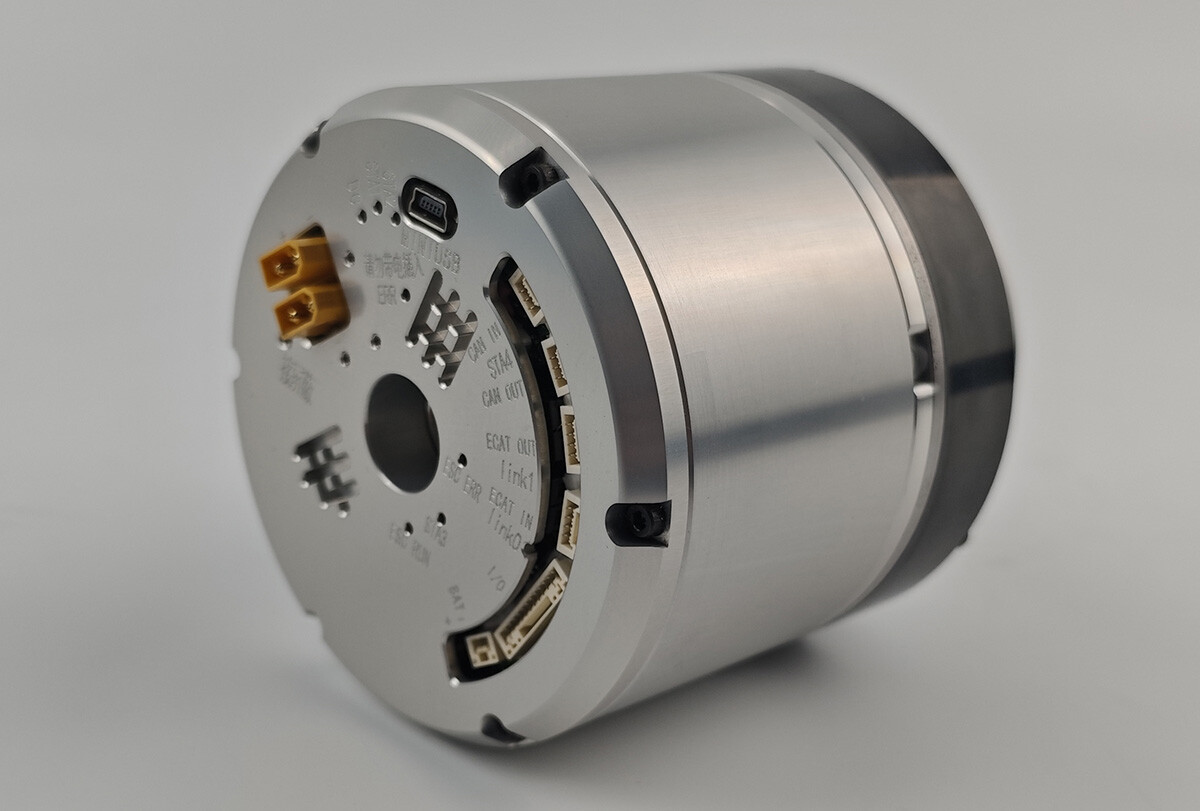

ハーモニック関節モジュールは, ハーモニックドライブ, サーボモーター, エンコーダー, およびドライバーをコンパクトなユニットに統合しています。HONPINE のハーモニック関節モジュールは, 限られたスペース内でより高いトルク出力を実現し, ハーモニックドライブとサーボモーターの双方の利点を最大化します。

ロボットは世界の産業製造分野で広く利用されており, その運動システムの中核機能部品がハーモニックサーボ関節システムです。これらのシステムは, ロボット関節が高精度なトルクおよび速度制御に関する性能要件を満たすことを保証します。小型化, 高精度, および統合の容易さにより, ハーモニックサーボ関節モジュールは今後の主流トレンドとなりつつあります。
