なぜハーモニック関節モジュールは依然として一体型関節モジュールの主流なのか

ロボティクス分野では、関節モジュールはロボットの柔軟性、安定性、および動作能力を左右する中核部品として機能し、その全体的な性能と使用コストに直接影響します。現在、ハーモニックドライブ関節モジュールが依然として市場で最も主流のソリューションです。

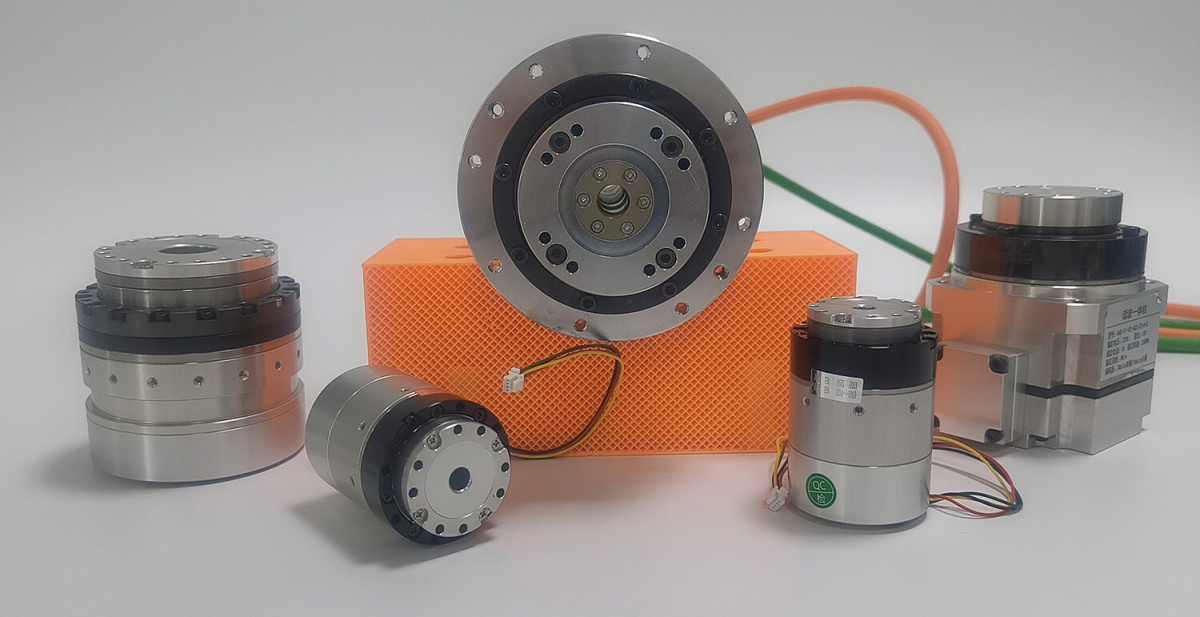

高度に統合された設計により、ハーモニックドライブはトルクモーター、センサー、ブレーキ、アブソリュートエンコーダー、およびドライバーと緊密に連携して動作します。これにより、信号伝送損失が低減されるだけでなく、設置および保守の工程も簡素化され、工業生産の要件を総合的に満たし、ロボティクス技術を新たな高みへと押し上げます。

関節モジュールにおけるハーモニックドライブの動作原理

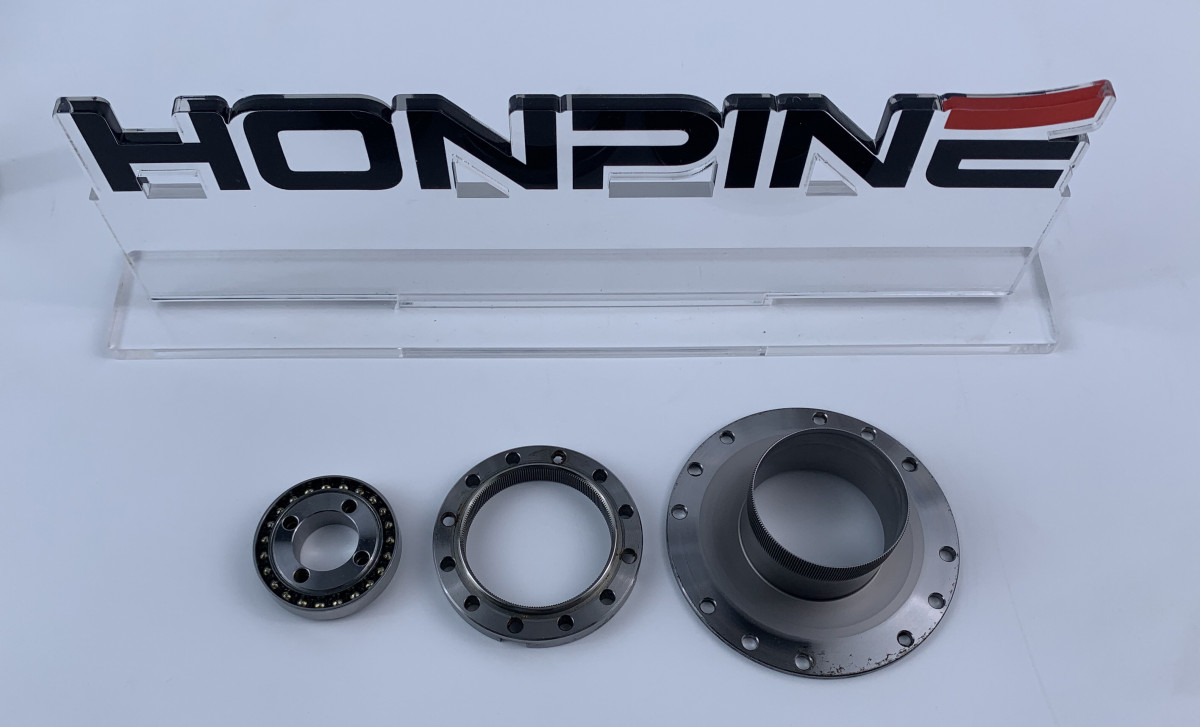

ハーモニックドライブは高性能トルクモーターと完全に協調して動作します。ウェーブジェネレーター、フレクスプライン、およびサーキュラスプライン間の独自の摩擦伝達を通じて、モーターの高速回転を高トルク出力へ変換し、減速比範囲は30-320です。ロボット関節の限られた空間において、ハーモニックドライブはそのコンパクトかつ軽量という利点により空間利用率を大幅に向上させると同時に、伝達精度と安定性を確保し、エネルギー消費を低減します。

ハーモニックドライブが技術革新をリード

磁場、ステーター巻線、ローター慣性、および構造トポロジーに関する深い研究と改良を通じて、当社はローター慣性を低減しながら、モーターのトルク密度向上に成功しました。研究開発の過程で、サーボモーターは特別に設計されたハーモニック減速機と高度に統合されました。この革新的な設計により、高精度入力/出力エンコーダー、出力トルクセンサー、駆動制御ユニット、および温度センサーを含む複数の機能部品を、極めてコンパクトかつ軽量なパッケージに統合することが可能となり、減速機全体の性能を大幅に向上させています。

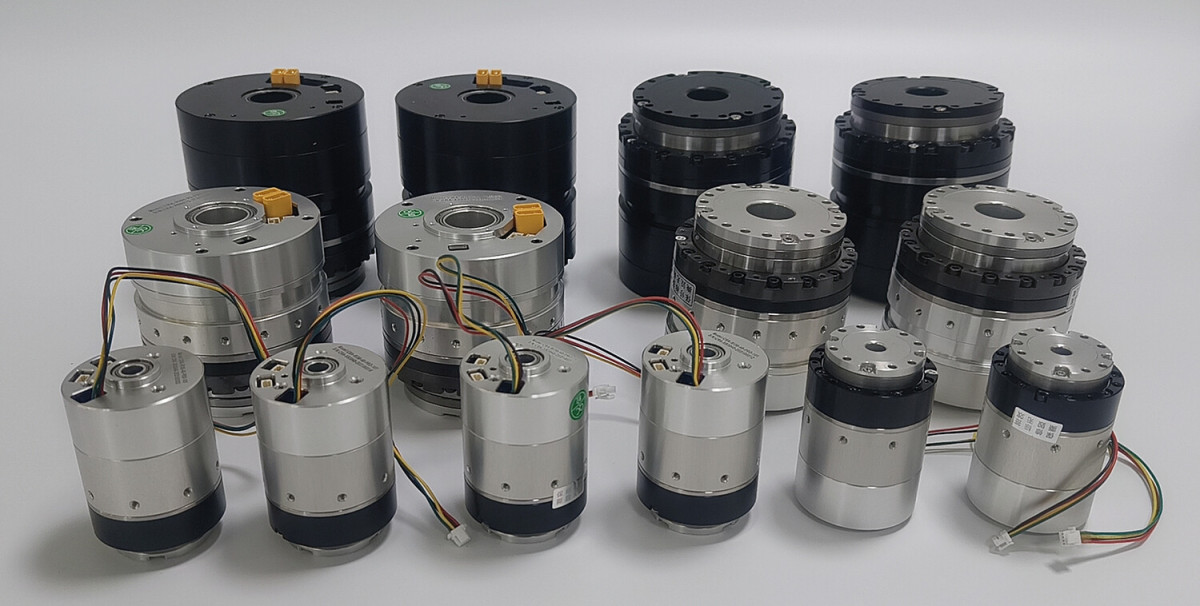

ハーモニックドライブ関節モジュールの利点

関節モジュールの主要構造はIP67保護等級を備え、特別なカスタムモデルではIP68に達しており、さまざまな複雑な環境で安定した動作を可能にします。さらに、360°連続回転を実現し、適用範囲を大幅に拡大しています。特に、ロボットの極限的な軽量化が求められるシナリオに適しています。これにより、重量を50%削減し、サイズも約50%縮小しながら、トルクは約50%向上し、製品サイズ、重量、およびトルクの完璧なバランスを実現しています。

ハーモニックドライブ関節モジュールの適用シナリオ

その優れた性能により、これらの減速機はロボティクス分野で広く使用されています。ヒューマノイドロボットでは、柔軟で精密な動作に強力な技術的支援を提供します。協働ロボット向けには、可搬重量対自重比2:1の超軽量コボットも同時に投入しており、自重は約8kgでありながら、有効作業半径600mm、アーム全伸長時の定格可搬重量10kg、最大可搬重量15kg超を実現しています。このロボットアームの各関節にはブレーキが搭載され、複数の先進技術が統合されており、無人配送、小売、フードサービス、医療、および農作物収穫などの新興自動化市場に適しています。

その優れた性能により、ハーモニックドライブは主流の関節モジュールメーカーにとって第一選択となっています。遊星歯車関節モジュールよりやや高価ではあるものの、ハーモニックドライブ関節モジュールは依然として市場の主流です。技術仕様と実際の要件に基づいて最適な関節モジュールを選定するための包括的な適用分析については、HONPINEまでお問い合わせください。
