HONPINE アンチバックラッシ プラネタリーギアボックス: 超高曲げ剛性でCNC工作機械の限界を再定義

ギアボックスの性能指標の中で, 曲げ剛性（精度やねじり剛性と比べて見落とされがちです）は, CNC工作機械の加工限界を直接左右します。HONPINEのバックラッシ防止遊星ギアボックスは, その超高性能パラメータにより, これらの限界を再定義しています。

曲げ剛性とは?

曲げ剛性（モーメント剛性または傾き剛性とも呼ばれます）は, 簡単に言えばギアボックスが「曲がって傾く」ことにどれだけ耐えられるかを示す指標です。単位はNm/arcminで, 値が高いほど同じ外力下での傾きが小さく, つまり「より強固な骨格」を意味します。
例: 1 Nm/arcminは, 1 Nmのトルクを加えると出力軸が1 arcmin傾くことを意味します（1 arcmin ≈ 0.0167°）。

曲げ剛性はどのように試験されるのか?

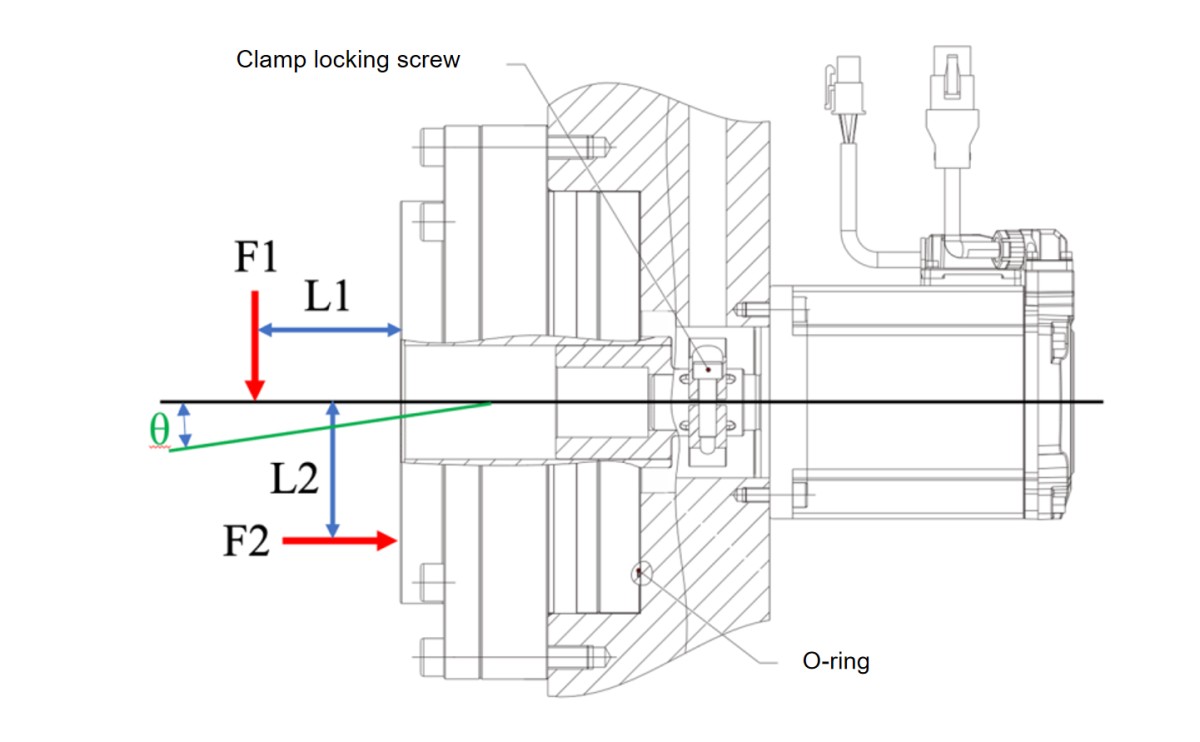

測定原理は直感的です（下図参照）:

• 出力端に力F₁とF₂を加え, レバーアームをそれぞれL₁とL₂とします。

• 曲げモーメントを計算します: W₁ = F₁ × L₁, W₂ = F₂ × L₂。

• その結果生じる出力軸の角度たわみθを測定します。

• 曲げ剛性を計算します: Nm/arcmin = W / θ。


値が高いほど = 剛性が高い = 荷重下での傾きが小さい。

CNC用途において, なぜ曲げ剛性が重要なのか?

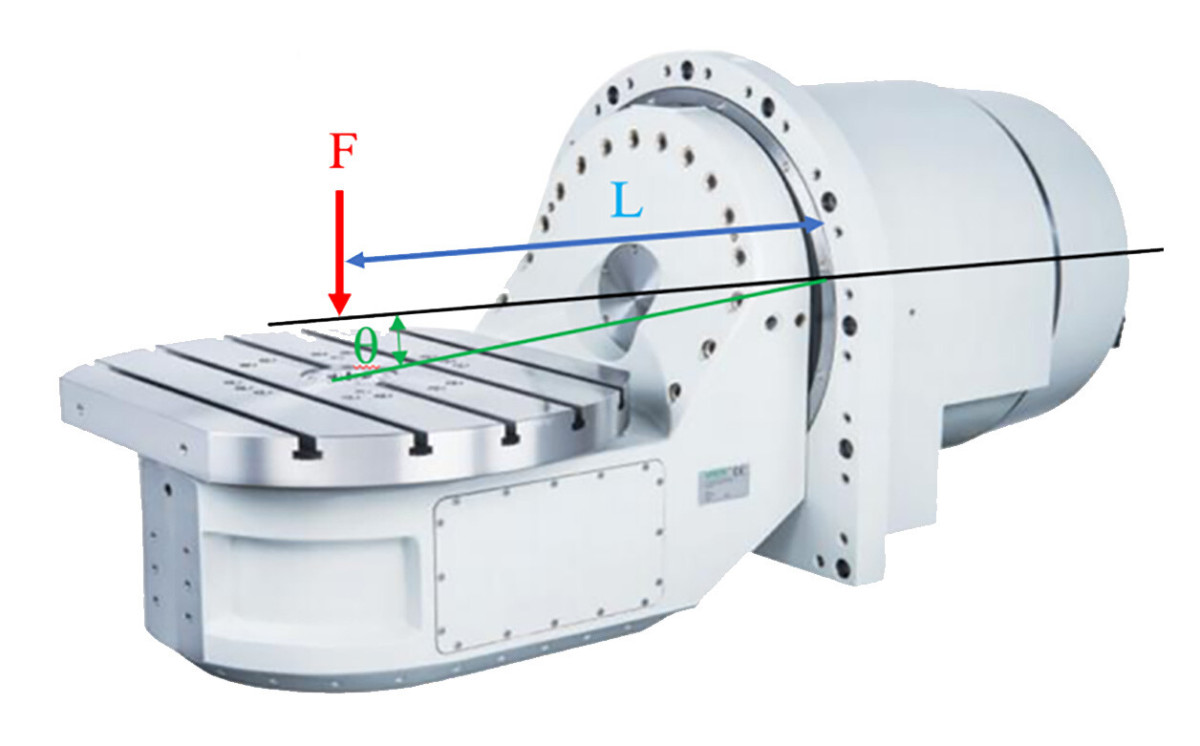

CNC 5軸回転テーブル（下図）を考えてみましょう: 半径方向の力Fがギアボックスから距離Lの位置に作用し, A軸に角度たわみθを発生させます。条件:

 210mmテーブル, A軸に100kgの半径方向荷重（F）が作用, レバーアームL= 240mm。性能比較:

日本製 Harmonic Drive®（モデル 40）

剛性: 264.6 Nm/arcmin

たわみ: θ = (F × g × L) / 264.6 = 0.89 arcmin

F位置での変位: 0.062 mm

日本製 RV型サイクロイド®（モデル RV-40E）

剛性: 931 Nm/arcmin

たわみ: θ = (F × g × L) / 931 = 0.25 arcmin

変位: 0.0174 mm

ドイツ製 バックラッシ防止設計（モデル 056）

剛性: 1,170 Nm/arcmin

たわみ: θ = (F × g × L) / 1,170 = 0.20 arcmin

変位: 0.014 mm

HONPINE バックラッシ防止遊星ギアボックス（モデル H3K-40T）

剛性: 2,250 Nm/arcmin

たわみ: θ = (F × g × L) / 2,250 = 0.105 arcmin

変位: 0.007 mm

要約: 同一荷重下における性能比較

HONPINE H3K-40T バックラッシ防止遊星ギアボックスは, 決定的な優位性を実現しています。

CNC加工において曲げ剛性が不足した場合の影響

精度の急低下: 工具とワークの位置ずれ → 寸法/形状誤差。

振動の増加: 固有振動数の低下 → CNCびびり, 表面仕上げ不良。

効率の低下: CNC送り速度を低くせざるを得ない → 加工時間の長期化。

工具損傷: 振動が摩耗/脆性破壊を加速 → コスト増加。

HONPINEはいかにして超高剛性を実現するのか

一体化された3列「YRT型」ターンテーブルベアリング

ニードルローラ軌道をギアボックス部品へ直接加工（一体構造）

同時に実現:

• 極めて高い曲げ剛性

• 高いモーメント荷重容量

• 高い軸方向推力耐性

最小限の振れ（端面/半径方向） → 最大の安定性

この設計により, H3Kシリーズのバックラッシ防止遊星ギアボックスは, コンパクトな空間で比類のない支持性能を提供し, 高精度CNC用途における重荷重や大きな半径方向モーメントにも容易に対応します。

曲げ剛性はCNC工作機械の精度, 効率, 耐久性を左右します。HONPINEのバックラッシ防止遊星ギアボックスは, 2,250 Nm/arcminがもはや理論値ではなく, 要求の厳しいCNCシステムにおける現実であることを証明しています。
