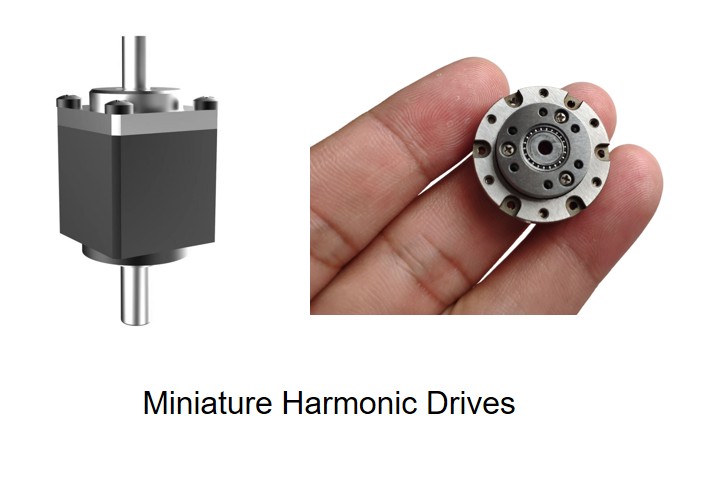

小型ハーモニックドライブギアボックスはバイオニックアニマルに完璧に適合します

バイオニック生物向けのハーモニックドライブ減速機を選定する際には、性能、構造、重量、制御といったいくつかの重要な要素を考慮する必要があります。
荷重支持関節（股関節、膝関節、肩関節など）にはより高トルクのハーモニックドライブが必要である一方、柔軟関節（手首、足首、または指など）にはコンパクトで、高速応答かつ低慣性の減速機が求められます。この記事では、小型ハーモニックドライブ減速機がバイオニックロボットにどのように適用されているかに焦点を当てます。

バイオニック動物とは何ですか？

• バイオニック動物とは、特定のタスクを実行するためにさまざまな動物の形態を模倣して設計されたロボットであり、多くの場合、特定の面でヒューマノイドロボットを上回ります。

• 四足歩行ロボット: 非常に安定しており、点検、探査、セキュリティ用途に使用されます。

• バイオニックロボット鳥: 鳥類の飛行を正確に模倣し、空気力学および飛行力学の研究に用いられます。

• ロボットヘビ: 細長く柔軟な体を持ち、配管検査や狭い空間での捜索救助活動に最適です。

• ロボット魚: 低騒音かつ高効率で水中の動きをシミュレートし、海洋探査や環境モニタリングに使用されます。

小型ハーモニックドライブ減速機がどのようにバイオニック動物を支えるか

小型ハーモニックドライブ減速機は、コンパクトなサイズ、高トルク、ゼロバックラッシ、高剛性を理想的に兼ね備えており、バイオニックロボットにおいて高性能、器用さ、動的動作を実現するための重要な中核技術となっています。
これらは、極めて限られた空間に強力なモーションコントロールをどのように組み込むかという、バイオニック駆動における中心的課題に直接対応します。

小型ハーモニックドライブ減速機がバイオニック動物に非常に適している理由

小型ハーモニックドライブ減速機は小寸法（外径は通常、数十ミリメートルから20未満まで）であり、バイオニック関節の厳しい要件に最適です。
小型化と軽量設計は、コンパクトなバイオニック関節を実現するうえで極めて重要です。
これらのドライブにより、設計者は動物の骨格構造を模倣した限られた空間に高出力アクチュエータを組み込むことができ、エンドエフェクタの重量と運動慣性を低減できます。

従来の離散的な歯の噛み合いを持つギア機構とは異なり、ハーモニックドライブは滑らかで連続的な噛み合いを特徴としており、その結果、振動が少なく、より静かな動作を実現します。

主な利点:

• コンパクトな形状で高い減速比

• ゼロバックラッシと高精度

• 高いトルク密度と軽量設計

• 滑らかな伝達と低騒音

小型ハーモニックドライブの制限は何ですか？

高コスト: 精密製造により、標準的な小型遊星減速機よりも高価になります。

トルクリップル: わずかなトルク変動が、極めて滑らかな動作を要求する用途では補償を必要とする場合があります。

疲労と過負荷: フレクスプラインの繰り返し応力は耐用年数を制限し、過負荷や衝撃はギアの変形や損傷を引き起こす可能性があります。

コストと寿命の面で課題があるにもかかわらず、小型ハーモニックドライブ減速機は、究極の性能、コンパクトさ、精度が求められるバイオニックロボティクスにおいて依然として代替不可能です。バイオニックおよびロボット用途向けの小型ハーモニックドライブソリューションの詳細については、HONPINEまでお問い合わせください。
