ヒューマノイドロボット開発は、適切なハーモニックドライブ減速機メーカーの選定から始まります

ヒューマノイドロボット分野における最新の進歩は、単一の技術的飛躍の結果ではなく、より手頃で高度なハードウェアとソフトウェアの融合によるものです。AIシステム、モーションコントロールシステム、ロボット本体の開発はいずれも、ヒューマノイドロボット全体の進歩において重要な役割を果たしています。主要企業は多額の投資を行っており、各国および各業界も大規模導入を促進するためにさまざまな程度の支援を提供しています。ハーモニックドライブ減速機などのロボット部品も絶えず進化し、技術的ブレークスルーを実現しています。

ヒューマノイドロボットの市場動向

バンク・オブ・アメリカ・グローバル・リサーチ (B of A Global Research) によると、ヒューマノイドロボットの出荷台数は今後10年間で力強い成長を遂げる見込みです。この成長は、高齢化と労働力不足による最終需要の増加、技術（特にAIとモーションコントロール）および製品設計の改善、部品表 (BOM) コストの低下、そして最終用途の拡大によって牽引されます。BofA Global Researchは、ヒューマノイドロボットが家庭やサービス業で大規模に使用され始めることから、長期的な需要に対して楽観的な見方を示しています。

B of A Global Researchは、世界のヒューマノイドロボット出荷台数が2025年までに18,000台に達すると予測しています。2030-35年までには、年間出荷台数が100万台に達し（2025年水準から400,000台増加し、世界累計販売台数は1,000万台に達する）、2025年から2035Eまでの年平均成長率 (CAGR) は88%になると見込んでいます。

ヒューマノイドロボットと産業用ロボットの違い

産業用ロボットは通常、モジュール化されたアルゴリズムに基づいて事前にプログラムされた工程や作業を実行し、特定の標準化されたシナリオにおいて静的精度を追求します。一方、ヒューマノイドロボットは、不確実性が高くオープンエンドな環境に適応し、聴覚および視覚センサーからのマルチモーダル情報を統合して、自律的に行動を計画・実行する必要があります。これは製造技術とAI技術の融合を意味します。

ヒューマノイドロボットの基本構造

一般的なヒューマノイドロボットの構造は、AIシステム、モーションコントロールシステム、ロボット本体の3層に分けられます。

人工知能 (AI) システム: ヒューマノイドロボットの「脳」であり、主にAIチップとアルゴリズムで構成されています。高レベルの情報処理と意思決定（タスク分解、環境理解、モデル推論など）および人とのインタラクションを担当します。

モーションコントロールシステム: ヒューマノイドロボットの「小脳」であり、主にコントローラーとモーションコントロールアルゴリズムで構成されています。主に動作協調、身体バランス、経路ナビゲーションを担当します。

ロボット本体: 環境データ収集と動作実行のための中核ハードウェアを備えており、ビジョンシステム、感覚システム、アクチュエーター、器用なハンド、エネルギーシステム、構造材料を含みます。

ヒューマノイドロボットの制御システムには2つの階層があります:

人工知能システムは高レベル制御（情報処理、意思決定）を担い、AIチップとアルゴリズムによって支えられています。

モーションコントロールシステムは低レベル制御（動作協調、身体バランス）を担い、コントローラーとモーションコントロールアルゴリズムによって支えられています。

チップ: ヒューマノイドロボットで使用されるチップには、主にプロセッサチップ、制御チップ、バス管理チップが含まれます。プロセッサチップはロボットの「脳」の中核を形成し、主にモデル推論と計算に使用されます。現在主流の技術はCPU (Central Processing Unit) とGPU (Graphics Processing Unit) のアーキテクチャであり、これが最も成熟しています。

制御アルゴリズムとエンボディドAI: 制御アルゴリズムはヒューマノイドロボット制御システムの中核であり、ロボットが環境を認識し、大量の感覚データを処理し、リアルタイムで意思決定を行い、動作を実行できるようにします。従来の制御アルゴリズムは、AIシステム（「脳」）とモーションコントロールシステム（「小脳」）の間で階層設計を採用しています。

一方で、一部の先進的なヒューマノイドロボット企業はエンドツーエンドモデルを採用しています。これらのモデルは、入力された感覚データ（視覚、言語、力など）から複雑な中間処理ステップを経ることなく直接動作コマンドを生成でき、単一のニューラルネットワークによって実行されます。階層型手法と比較して、エンドツーエンドモデルはより強い汎化能力、より高い効率、より低い特徴量エンジニアリング要件を備えています。ただし、通常は大量の学習データを必要とするため、短期的にはボトルネックとなる可能性があります。

ロボットアクチュエータモジュール

駆動システムはヒューマノイドロボットのモーションコントロールの中核です。電動、電気油圧式、および空気圧式アクチュエーターを含み、エネルギーを物理的な動作に変換することでシステム部品を駆動または制御します。電気油圧式アクチュエーターは最も高い出力トルクを提供しますが、コストが高く、オイル漏れのリスクも伴います。空気圧式アクチュエーターは安価ですが、精度と出力が低くなります。高精度、高速応答、そして妥当なコストにより、電動アクチュエーターはヒューマノイドロボットの主流の選択肢となっています。

電動アクチュエーターの構成

サーボドライブ

サーボモーター: 通常、トルクを出力するためのフレームレストルクモーターです。

伝達システム: ハーモニック/遊星減速機（回転アクチュエーター用）はトルクを変換し、遊星ローラースクリュー（直動アクチュエーター用）は回転運動を直線運動に変換します。

センシングシステム: エンコーダーおよびトルク/力センサーはシステムデータを収集します。

機能に基づき、電動アクチュエーターは回転アクチュエーター（首、肩、手首、肘などの回転関節用）または直動アクチュエーター（腕、足首、膝など直線運動を必要とする関節用）に分類されます。

器用なハンド

器用なハンドは、ヒューマノイドロボットが小さな物体をつまむ、壊れやすい物品を扱うといった複雑で繊細な作業を行うための重要なエンドエフェクタです。現在、各メーカーの設計は6から42自由度 (DoF) の範囲にあり、人間の手の27自由度と比較されます。一般的に、6自由度の器用なハンド設計で人間の手の機能の60-70%を実現できます。

減速機
減速機は、ヒューマノイドロボット、産業用ロボット、および工作機械で使用される機械装置であり、モーター/エンジンの速度を下げ、出力トルクを増大させるために用いられます。主な3種類は、遊星減速機、ハーモニックドライブ減速機、RV (Rotary Vector) 減速機です。現在、主流のヒューマノイドロボット設計では、回転アクチュエーターにハーモニックドライブ減速機または遊星減速機が一般的に使用されています。

遊星ローラースクリュー
遊星ローラースクリューは、直動アクチュエーターで使用される高性能機械部品であり、サーボモーターの回転トルク出力を直線運動に変換します。ボールねじと比較して、長寿命、高負荷容量、高伝達効率、優れた剛性といった利点があります。そのため、ヒューマノイドロボティクス、航空宇宙、重工作機械などの産業で広く使用されています。

フレームレストルクモーター
フレームレストルクモーターは永久磁石モーターの一種です。従来のモーターとは異なり、ローターとステーターのみで構成され、ハウジング、シャフト、ベアリング、フィードバックシステムを持ちません。これにより、ギアやシャフトなどの機械的伝達部品が不要となり、磁力によって負荷を直接駆動します。この設計は、コンパクトな構造で高いトルク密度と性能を実現し、ロボット関節、医療機器、航空宇宙システムなど、高トルクかつ低速性能が求められる用途で一般的に使用されます。

感覚システム
ヒューマノイドロボットの感覚システムは環境データを収集し、それをモーションコントロールモジュールに送信してロボットの動作を調整します。これにはカメラ、LiDAR (Light Detection and Ranging)、および各種センサーが含まれます。センサーの数は、ロボットの機能に応じて30個から200個以上に及ぶ場合があります。

ビジョンシステム

複数種類のカメラ（ステレオカメラ、Time-of-Flight (ToF) カメラ、構造化光カメラ）とLiDARを使用して周囲の視覚情報を取得し、ロボットの知覚、ナビゲーション、モーションコントロール能力を向上させる複雑で知能的なシステムです。

力およびトルクセンサー

力センサーは加えられた力または圧力（主に直動アクチュエーター用）を測定し、それを電気信号に変換して測定、制御、監視に使用します。トルクセンサーは加えられたトルクまたは回転力を測定します。

慣性計測装置 (IMU)

ロボットの加速度、角速度、その他の運動パラメータを測定し、ロボットが自身の姿勢や運動状態を感知し、バランスを維持するのに役立ちます。コンシューマーエレクトロニクス、自動車、航空宇宙でも使用されています。

触覚センサー

ヒューマノイドロボットの器用なハンドで一般的に使用され（通常は1台あたり10個のセンサー、各指に1個）、センサーと物体の間の力および圧力を測定します。これは人間の指にある受容器、人間の皮膚の重要な一部を模倣したものです。

ここでハーモニックドライブ減速機が重要な役割を果たします

ヒューマノイドロボット需要が爆発的に拡大する中、ハーモニックドライブ減速機は軽量設計と高トルク密度という利点により主導的地位を占めており、一方で遊星減速機は重負荷シナリオで補完的な役割を果たしています。現在、フレキシブルホイールのファインブランキング加工技術とリジッドホイールの材料代替という2つの主要な技術ルートが、減速機材料技術の反復的なアップグレードを推進しています。ヒューマノイドロボット1,000万台の長期的な量産は、ハーモニックドライブ減速機用鋼材に対して￥19.15 billionの市場を生み出し、ファインブランキング鋼材/ダクタイル鋳鉄技術代替に対して潜在的に￥3.83 billionの市場をもたらすと推定されています。精密減速機はロボットの中核部品です。

ハーモニックドライブ減速機には、コンパクトサイズ、軽量、大きな減速比、高トルク密度といった大きな利点があり、限られた空間でも効率的な動作を可能にします。また、狭小空間や中程度の放射線環境などの特定条件下でも良好な性能を維持します。これらの特性により、モバイルロボティクスで広く使用されています。対照的に、精密遊星減速機は主に精度要求が比較的低い部品に使用され、高い剛性、長寿命、比較的低コストを提供します。そのため、ヒューマノイドロボットでは、ハーモニックドライブ減速機と精密遊星減速機の組み合わせが、異なる関節の動力伝達ニーズを効果的に満たします。

ヒューマノイドロボットの未来

カスタマイズ需要の増加

応用分野の拡大に伴い、さまざまな分野で新たな要件が生まれています。カスタマイズの需要は高まっています。産業物流ロボット、サービスロボット、医療リハビリロボット、教育/研究ロボット、エンターテインメントIPロボット、特殊用途ロボットは、それぞれ異なる設計要件を持っています。例えば、特殊用途ロボットは過酷な環境での稼働が必要であり、教育用ロボットは高いコストパフォーマンスが求められ、サービスロボットはインタラクション能力の向上に重点を置き、物流ロボットは高い動作柔軟性を必要とします。HONPINEは、多様なロボットメーカーおよび開発者向けにソリューションを提供することに尽力しています。

より厳格なコスト管理

ヒューマノイドロボットの開発は本質的に資本の競争であり、最終的には巨額投資に対するリターンを求めるものです。自動車メーカー、モバイルデバイス企業、ソフトウェア企業などもこの業界に参入しています。ヒューマノイドロボットサプライヤー間の競争は常態化するでしょう。

モジュール化と迅速な設置

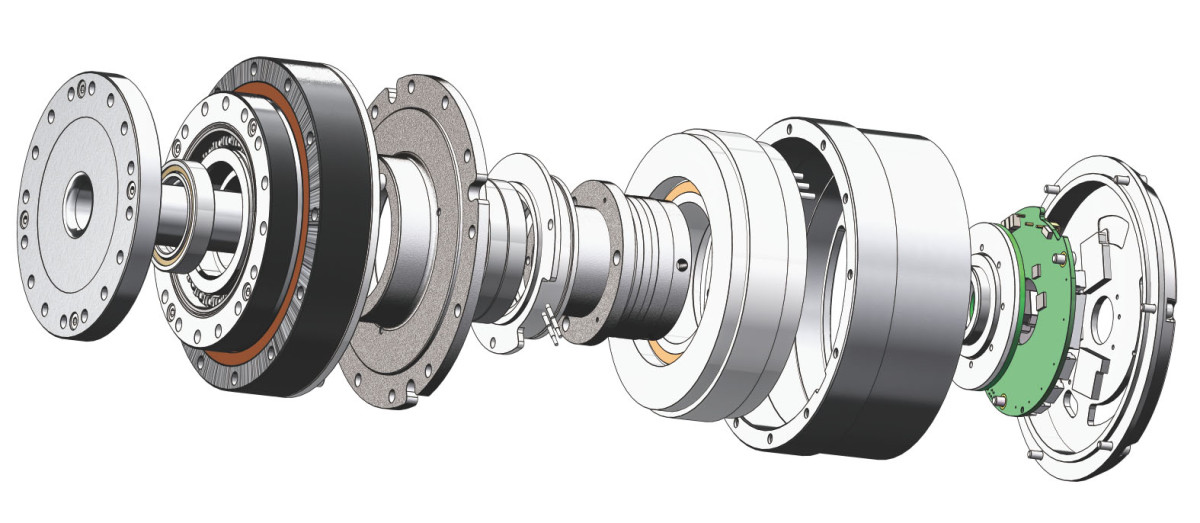

ロボット機能が継続的に高度化する中、新機能を迅速に市場投入するためにロボットを素早く組み立てる能力は重要な競争要因です。多くの顧客は、あらかじめ統合されたロボット関節モジュールを直接購入しています。一般的な関節モジュールは、減速機（通常は精密ハーモニックドライブ減速機）、ドライブ、アブソリュートエンコーダー、ブレーキ、フレームレストルクモーター、インクリメンタルエンコーダー、および統合関節アセンブリで構成されます。個別部品を調達する代わりにモジュールを購入することで、調達コストを削減し、設置時間を短縮し、研究開発を加速できます。

ロボット部品サプライヤーの選び方

強力な研究開発能力を持つサプライヤーを選ぶことは、効果的な1対1の技術連携にとって極めて重要です。HONPINEは各顧客に専任の技術サポートを割り当て、機種選定やアフターサービスの設置指導から、ハーモニックドライブ減速機のグリースシール指導のような詳細事項に至るまで、1対1のサービスを提供しています。多くの顧客は、HONPINEは信頼できるパートナーのようだと語っています。ヒューマノイドロボット開発の全過程を通じて、精密伝達に関する課題が発生した際には、私たちは常にその解決を支援する準備ができています。これは開発期間の短縮と研究開発コストの削減を加速する上で重要な役割を果たします。

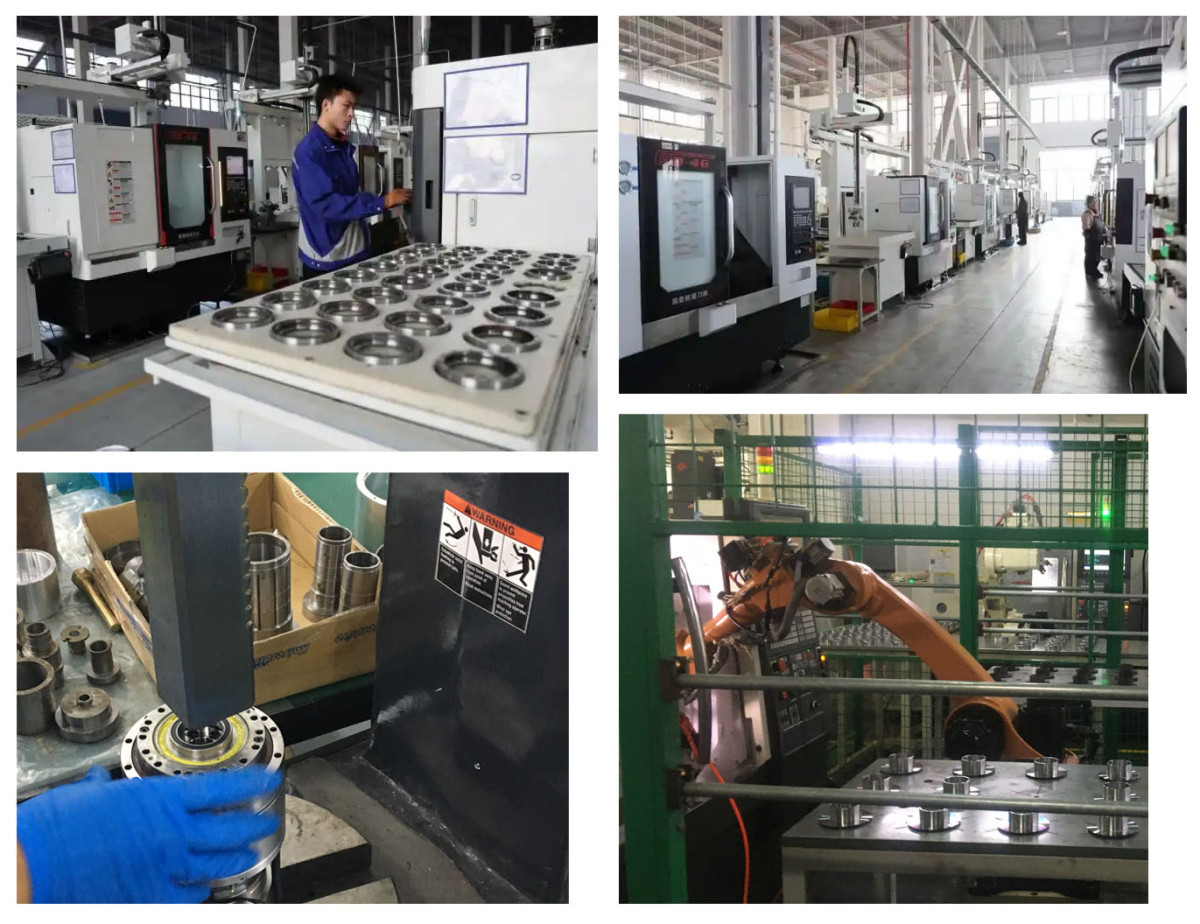

HONPINEは、ハーモニックドライブ減速機、遊星減速機、ロボット関節モジュール、ロボット回転アクチュエーター、RV減速機を含む精密伝達設備を専門としています。販売、生産、研究開発を一体化した企業として、2018年以来、200,000社を超える企業に精密伝達ソリューションを提供してきました。私たちは1対1の指導を提供し、各プロジェクトごとに専用の技術コミュニケーショングループを設置しています。効率的なサービスと高いコストパフォーマンスを備えた製品こそが、多くのお客様に選ばれ、長期的なパートナーシップを維持している理由です。
