なぜ中国からロボット関節モジュールを調達するのか？ NdFeB永久磁石は重要な要因なのか？

ヒューマノイドロボティクスはしばしばソフトウェア競争として語られますが、生産を数百万台規模に拡大するうえでの真の制約は物理層にあります。ロボット関節には高トルク・高効率のアクチュエーターが必要であり、アクチュエーターは高エネルギー密度のNdFeB永久磁石に依存しています。真のボトルネックは単に一般的な意味での「レアアース」ではなく、はるかに限定されたNdPrから磁石までのサプライチェーンの回廊です。中国は中流工程の加工および磁石製造分野を支配しており、これにより、フィジカルAIの発展速度、コストカーブ、産業地理に対して大きな影響力を持っています。

NdFeBとは何ですか?

NdFeB (ネオジム-鉄-ホウ素) は、ネオジム、鉄、ホウ素で構成される希土類永久磁石材料です。「磁石の王」として知られ、50 MGOeを超えることも多い非常に高い最大エネルギー積 (BHmax) を備えながら、コンパクトで軽量です。これらの特性により、ヒューマノイドロボット関節用サーボモーターや電気自動車の駆動モーターなどの用途に不可欠となっています。

なぜNdFeBはロボット関節で代替不可能なのですか?

NdFeBの強力な磁気特性は、主にネオジムの電子構造に由来し、これが極めて強い内部磁場を生み出します。鉄は全体的な磁力を高め、ホウ素は結晶構造を安定化させ、時間の経過による磁気性能の劣化を低減します。

永久磁石における最も重要な性能指標の1つが最大エネルギー積 (BHmax) であり、磁石が磁気エネルギーを蓄える能力を測定します。NdFeB磁石は通常30から52 MGOeのBHmax値を達成し、従来のフェライト磁石の10倍以上に達します。この卓越したエネルギー密度こそが、NdFeBが世界で最も強力な商用永久磁石材料として認識されている主な理由です。

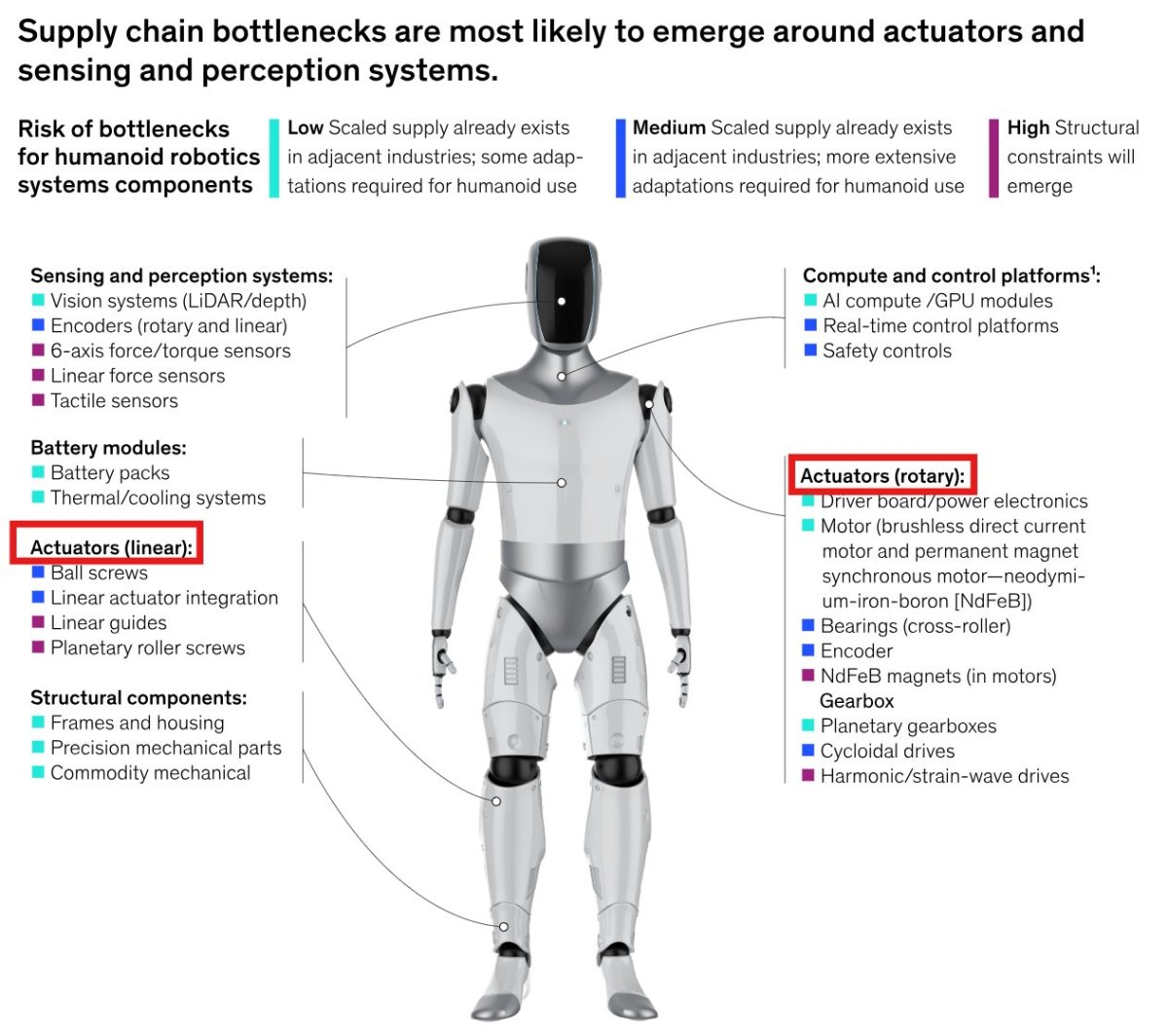

なぜヒューマノイドロボットのアクチュエーターはそれほど重要なのですか?

ヒューマノイドロボットは、単なる移動可能なAI対応デバイスをはるかに超える存在です。それは高度に統合された電気機械システムです。腕を上げる、歩く、物体をつかむ、バランスを保つといったあらゆる動作は、関節アクチュエーターが正確なトルク出力を提供することに依存しています。

一般的なアクチュエーターは以下で構成されます:

l 電動モーター

lギアボックスまたはボールねじ機構

lエンコーダー

lベアリング

l構造部品

AIはロボットがどのように動きたいかを決定しますが、アクチュエーターは、実際に動けるかどうか、どれほど滑らかに動くか、そして連続的かつ信頼性高く動作できるかどうかを決定します。

ヒューマノイドロボット用アクチュエーターの主要要件は何ですか? また、なぜNdFeBが重要なのですか?

1. 出力密度

関節モジュールは人体の比率に合うよう十分にコンパクトでなければなりません。アクチュエーターが大きすぎたり重すぎたりすると、ロボット自身の重量が機動性と効率を大幅に低下させます。

2. エネルギー効率

モーター効率は、バッテリー寿命、発熱、システム全体の重量に直接影響します。効率が高いほど、動作時間が長くなり、熱管理の要件は低くなります。

3. 製造の一貫性

量産においては、すべての関節が厳格な仕様の範囲内で性能を発揮しなければなりません。メーカーは、個々のユニットごとにエンジニアによる手動調整に依存することはできません。

NdFeB磁石は、これらの要件において重要な役割を果たします。電動モーター内では、強い磁場を発生させる永久磁石として機能し、高効率、高速、高トルク出力を可能にします。ロボット用センサーでは、NdFeB磁石は周囲の磁場を検出・測定する磁気センシングシステムの中核部品としても使用されます。

ヒューマノイドロボットにはどれくらいのNdFeBが必要ですか?

一般的なヒューマノイドロボットには約30–40個の関節があり、およそ2–4 kilogramsのNdFeB磁石が必要です。

例えば:

Tesla Optimusロボット1台には、約3.5 kilogramsの高性能NdFeB磁石が使用されると推定されています。

世界のヒューマノイドロボット出荷台数が年間500,000台に達した場合、NdFeB磁石の追加需要は年間約1,250 tonsとなり、これは世界の年間高性能NdFeB生産能力約100,000 tonsの中で意味のあるシェアを占めることになります。

NdFeBサプライチェーンにおける中国の支配力

中国は世界の希土類加工能力の約90%を支配しています。永久磁石製造分野では、中国の地位はさらに圧倒的で、世界のNdFeB磁石生産の約92%を占めています。

その結果、中国はロボット関節およびその他のヒューマノイドロボット向け重要ハードウェア部品の生産において戦略的地位を占めています。今日のロボット関節産業は、高成長初期段階の電気自動車産業に似ており、急速に拡大し、長期的に大きな発展が見込まれています。
