NEMA 17・NEMA 23 ハーモニックドライブ適合ガイド:ステッピングモーターとハーモニック減速機の組み合わせ

19/10/2026

NEMA 17 ステッピングモーターを100:1ハーモニック減速機にボルトで取り付ける構成は、デスクトップロボット、ラボオートメーション、ロータリーインデックスで最もよく採用される組み合わせの一つです。また、選定ミスが最も多い組み合わせの一つでもあります。適合性を左右する確認事項が、最初に確認されるとは限らないためです。

要点は次のとおりです。

1. この組み合わせが広く使われるのは、2つの機器が互いの弱点を補うためです。ステッピングモーターは低コストでシンプルなオープンループ位置決めを実現し、ハーモニックドライブはそれを高トルク、秒角レベルの分解能、ほぼゼロのバックラッシュへと変換します。

2. 8つの項目を照合する必要がありますが、結果を左右するのは3つです。取り付けインターフェース、入力側無負荷起動トルク、過負荷限界です。最も見落とされやすいのは入力側起動トルクです。小型ステッピングモーターで大型のハーモニックフレームを回せない理由はここにあり、減速比とは関係ありません。

3. 実際の弱点は、気づかないまま発生する故障です。オープンループのステッピングモーターはエラーを報告せずに脱調し、ハーモニックドライブが瞬時許容トルクを超えるとラチェット現象が起き、歯面が恒久的に損傷します。この2つが組み合わさると、信号がまったく出ないまま故障する可能性があります。したがって、エンジニアリング上の基本は、クローズドループ化するか、十分な安全マージンを確保することです。

ステッピングモーターとハーモニックドライブがよく組み合わされる理由

ハーモニックドライブが解消する3つの弱点

ステッピングモーターの特性

ハーモニックドライブの役割

評価

大きなステップ角(通常1.8°)

30–160:1の減速比とマイクロステップにより、出力分解能は秒角レベルに達する

最適な補完関係 — 本来の「階段状」の動きを滑らかにする

高速域でトルクが急低下(約400 rpmを超えると急落)

減速比によってモーターの動作点を弱い領域から移動させる

最適な補完関係

モーター自体にはバックラッシュがない(磁極による位置決め)

ほぼゼロのバックラッシュ(1–3 arcmin、HONPINEミニシリーズでは20 arcsec)

最適な補完関係 — バックラッシュが3–12 arcminの遊星ギヤボックスでは、ギヤボックスが支配的になり、ステッピングモーターの位置決め能力が無駄になる

インライン取り付け、コンパクトな半径方向寸法

同軸・薄型(パンケーキ型)構成

構造上の補完関係 — オフセット配置が不要で、関節ハウジングに直接組み込める

サイズに対して高い保持トルク

高い減速比により、逆方向の保持能力が向上する

部分的 — ドリフトを抑制するが、ブレーキの代わりにはならない(安全用途ではブレーキが別途必要)

トルクリップルとコギングトルク

減速比に応じてリップル振幅を低減する

部分的 — ハーモニックドライブ自体のヒステリシスにより新たな非線形性が加わるため、力制御用途では引き続き考慮が必要

脱調しやすく、過負荷保護がない

補償不可 — 瞬時許容トルクを超えるとラチェット現象が発生し、歯面が損傷する

弱点が重なる — この組み合わせで最大のリスク

発熱が大きい(定格電流での連続運転、温度上昇は最大80 K)

補償不可 — フランジを通じてハーモニックドライブに熱が伝わり、グリースの劣化を早める

弱点が重なる — 定格を下げるか、クローズドループまたはサーボ方式に切り替える

OEMがこの組み合わせを選び続ける3つの商業的理由

  • 優れたコスト構成。ステッピングモーターとパルス/方向ドライバーの組み合わせは、サーボモーター、エンコーダー、サーボドライブよりもはるかに低コストです。ハーモニックドライブが単体で最も高価な部品ですが、システム全体のコストはサーボモーターとハーモニックドライブの組み合わせを大きく下回ります。精度要件が高く、動的性能要件が低い用途では、最もコストパフォーマンスに優れた組み合わせです。

  • 調整不要。パルス/方向インターフェースにはPID調整もエンコーダー配線も必要ありません。OEM機器、ラボ用計測器、少量生産品では、開発期間と必要なスキルのハードルを大幅に下げられます。

  • 成熟しており、特定メーカーに依存しない供給体制。NEMAフレームサイズは世界的に流通する標準品で、複数の供給元から調達でき、代替も容易です。ハーモニックドライブも標準製品です。この組み合わせは、代替調達や二次開発への参入障壁が最も低い構成です。

取り付けインターフェースにおける「NEMA」の実際の意味

NEMAはNational Electrical Manufacturers Association(全米電機製造業者協会)の略称です。モーションコントロール分野で「NEMAモーター」といえば、ほとんどの場合、NEMAフレームサイズに準拠したステッピングモーターを指します。フレーム番号はフランジ幅をインチで表したものです。フランジ寸法、取り付け穴間隔、軸径が標準化されているため、メーカーが異なるモーター同士でも互換性があります。そのため、組み合わせ選定ではブランドではなくフレームサイズが出発点となります。

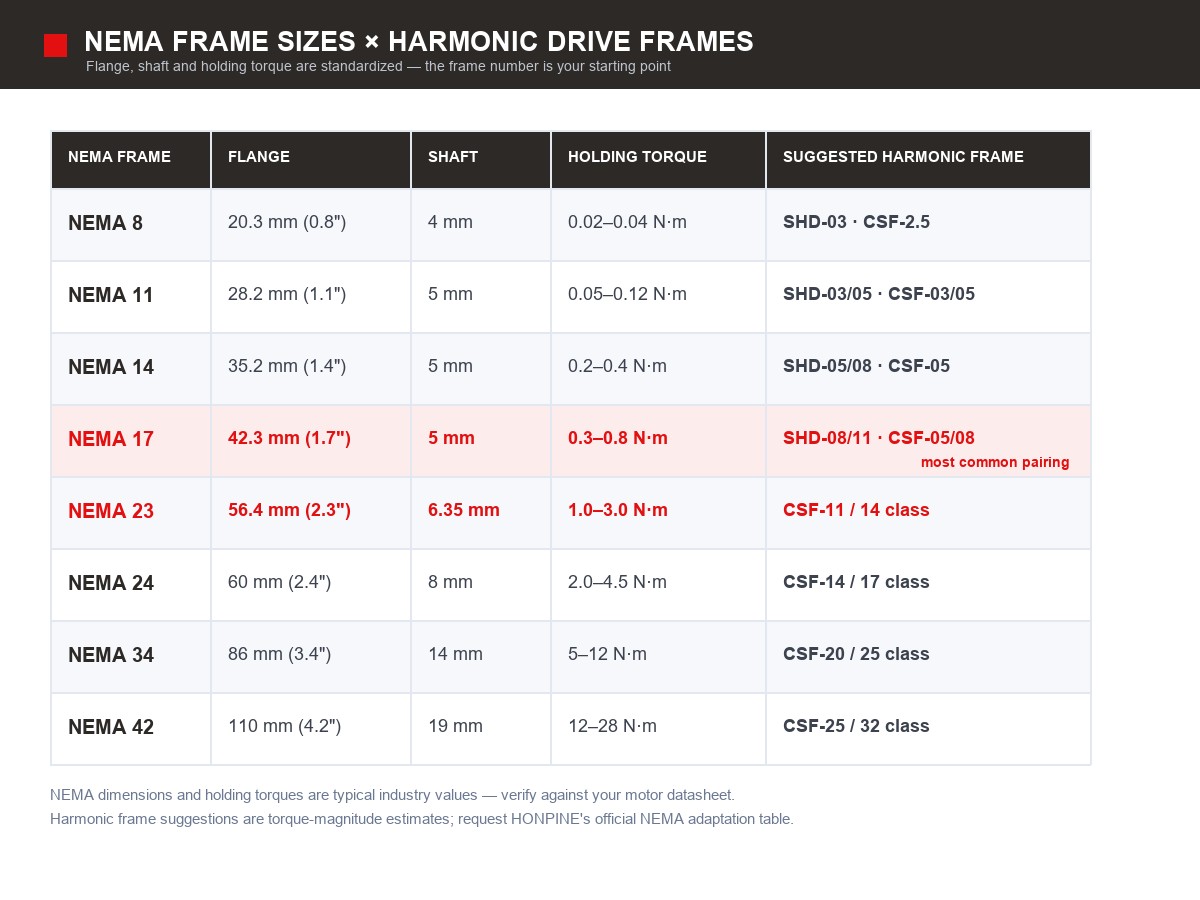

NEMAフレームサイズと適合するハーモニックフレーム

フレーム

フランジサイズ

一般的な軸径

取付穴間隔

一般的な保持トルク

推奨ハーモニックドライブのフレームサイズと代表的な用途

NEMA 8

20.3 mm (0.8")

4 mm

15.4 mm

0.02–0.04 N·m

SHD-03 / CSF-2.5 — マイクロ機構、マイクロジンバル

NEMA 11

28.2 mm (1.1")

5 mm

23 mm

0.05–0.12 N·m

SHD-03/05、CSF-03/05 — 指関節、小型ターンテーブル

NEMA 14

35.2 mm (1.4")

5 mm

26 mm

0.2–0.4 N·m

SHD-05/08、CSF-05 — 小型アーム、小型ターンテーブル

NEMA 17

42.3 mm (1.7")

5 mm

31 mm

0.3–0.8 N·m

SHD-08/11、CSF-05/08 — 卓上ロボットアーム関節、精密割出し(最も一般的な組み合わせ)

NEMA 23

56.4 mm (2.3")

6.35 mm

47.1 mm

1.0–3.0 N·m

CSF-11/14クラス — CNC第4軸、中型ターンテーブル

NEMA 24

60 mm (2.4")

8 mm

47.1 mm

2.0–4.5 N·m

CSF-14/17クラス — 中型精密ターンテーブル

NEMA 34

86 mm (3.4")

14 mm

69.6 mm

5–12 N·m

CSF-20/25クラス — 高負荷割出し、工作機械の回転軸

NEMA 42

110 mm (4.2")

19 mm

88.9 mm

12–28 N·m

CSF-25/32クラス — 大型回転軸(その多くはサーボに移行済み)

NEMA寸法と保持トルクは業界標準的な値であり、メーカーによって異なります。必ず使用するモーターの仕様書に基づいて設計してください。上記のハーモニックフレームの提案はトルクの大きさに基づく分析上の推定です。HONPINEは、フレームごとの正式な適合表をご要望に応じて提供しています。

NEMA 17・NEMA 23 ハーモニックドライブ適合ガイド:ステッピングモーターとハーモニック減速機の組み合わせ

フランジ、軸、入力方式:モーター直結入力が重要な理由

インターフェースは3つの項目で構成されます。この段階で間違えると、その後の計算はすべて意味をなしません。

1. フランジ。NEMAフレーム番号によって、フランジサイズ、取り付け穴間隔、インロー径が決まります。

2. 入力方式。ハーモニック減速機には軸入力型とモーター直結入力型があります。モーター直結入力(中空入力軸とクランプリング)は軸方向寸法が最も短く、カップリングも不要です。軸入力型には別途カップリングが必要です。

3. 軸の適合。モーター軸径とハーモニック入力穴の公差(通常はh7/H7)、およびキーまたはクランプ方式を確認します。

HONPINEのミニハーモニック減速機の型番では、入力/出力コードでこの方式を直接識別できます。CSF-05-XXX-2XH-Aのような型番では、2XHはモーター直結、1Uは軸入力を意味します。出力位置のAはフランジを示し、B/C/D/E/Uは軸出力など他の出力形式を示します。NEMAモーターと組み合わせる場合は、まず2XH入力を選択してください。カップリングとアダプターフランジの両方が不要になります。

8つの選定確認項目(確認順)

1. インターフェースの適合性

最初に確認してください。フランジサイズ、取り付け穴パターン、入力方式、軸の適合、クランプ方式の5項目すべてを、実際のモーター図面と照合します。

2. 減速比の選定:両側からの制約

減速比は、次の2方向から同時に制約を受けます。

  • 出力速度:必要減速比 ≥ モーター運転速度 ÷ 目標出力速度

  • 出力トルク:必要減速比 ≥ 必要出力トルク ÷(目標速度におけるモータートルク × 効率)

標準ハーモニック減速比:30 / 50 / 80 / 100 / 120 / 160。2つの計算結果の大きい方を採用し、次の標準減速比に切り上げます。効率にも注意してください。カップ型(CSF)は約70–85%、ハット型(SHD)はやや低く、減速比が高くなるほど効率は低下します。効率を100%として計算してはいけません。

3. 出力トルクの4段階検証

ハーモニック減速機のトルク限界は1つではなく4つあり、すべて確認が必要です。

確認項目

基準

無視した場合の影響

定格トルク(連続)

使用トルク ≤ 定格トルク

フレクスプラインの疲労が加速し、寿命が半減する

起動・停止時の許容ピークトルク

起動、停止、反転時の動トルク ≤ この値

起動または停止時に歯面が損傷する

瞬間最大許容トルク

衝撃トルク ≤ この値

歯飛びおよび歯面の永久損傷

最大許容平均負荷トルク

全サイクルの平均トルク ≤ この値

ステッピングモーターの用途では超過しやすい — トルクリップルが大きく、平均トルクが過小評価されがち

内部の比率にも注意してください。ミニシリーズでは、瞬間最大トルク ÷ 定格トルクは約2.2–3.1倍、起動/停止ピークトルク ÷ 定格トルクは約1.9–2.2倍です。「ピークには3–5倍の余裕を見込む」という一般的な業界ルールをそのまま適用せず、対象モデルの仕様書に記載された値を使用してください。

4. 入力側無負荷起動トルク(最も見落とされやすい確認項目)

  • モーター軸が克服しなければならないのは、ハーモニック減速機入力部の無負荷起動トルク(ドラッグトルク)です。この値は入力側で定義されるため、モータートルクと直接比較します。減速比を掛けてはいけません。

  • 重要な理由:ハーモニックフレームが大きいほど、入力側無負荷起動トルクも大きくなります。この値が使用可能なモータートルクに近づくか、それを上回ると、モーターは減速機を回せないか、過熱しながら異常に動作します。これは減速比にも出力トルクにも依存しません。小型ステッピングモーターで駆動できるハーモニックフレームが小型に限られる本当の理由であり、多くの選定失敗の根本原因です。

  • ゼロバックラッシュ(予圧)仕様のドラッグトルクは、標準仕様の2–4倍です。ほぼゼロのバックラッシュが必要な場合は、その分の追加モータートルクを見込んでください。

  • 定義に関する注意:一般公開資料には、このパラメーターについて互いに矛盾する2つの定義があります。一方はドラッグトルクを入力側の値として直接比較し、もう一方は比較前に減速比を掛けます。両者の結論には桁違いの差が生じます。使用前に必ず確認し、メーカー仕様書の定義(測定位置:入力側か出力側か)を正式なものとして扱い、二次資料の計算式を適用しないでください。

5. モーターの動作点:保持トルクではなく速度-トルク曲線を使用

保持トルクは静的な値です。選定では、速度-トルク曲線から読み取った目標速度でのトルクを使用します。一般的なエンジニアリング上の目安は次のとおりです。

  • 連続運転点 ≤ その速度で使用可能なトルクの70%

  • 過渡ピーク点 ≤ その速度で使用可能なトルクの85%

直感に反する注意点:長胴型の小型フレームモーター(例:長さ60 mmのNEMA 17)は、保持トルクが0.8 N·mに達することがあります。しかし、ローター慣性とインダクタンスが大きいため、400 rpmでのトルクは標準胴型のNEMA 23を明らかに下回る場合があります。フランジの占有スペースを節約する代わりに、動的性能が低下します。

6. 反映慣性と共振の回避

モーター軸に反映される負荷慣性は、J_reflected = J_load ÷ i²です。ここでiは減速比です。オープンループのステッピングモーターシステムでは厳密な慣性整合が不要なことが多い一方、共振は避けなければなりません。高マイクロステップ設定と高減速比の組み合わせでは、システムの固有振動数が駆動周波数範囲内に入り、脱調や可聴ノイズとして現れる可能性があります。対策として、共振帯域を避ける、ダンピングまたは慣性ディスクを追加する、あるいはクローズドループステッピングモーターに切り替える方法があります。

7. 分解能と繰り返し精度は別々に計算する

分解能(理論値)= ステップ角 ÷ 減速比 ÷ マイクロステップ設定

繰り返し精度(保証可能な値)= バックラッシュ + ステッピングモーター自体の位置決め誤差 + ヒステリシス(各要素を合算)

分解能は精度ではありません。マイクロステップ設定を非常に高くしても、オープンループステッピングモーターの実際の位置決め誤差は、コギングトルクの変動と磁気非線形性の制約により、フルステップの約±5%です。

8. 寿命と発熱

ハーモニック減速機全体の寿命上限はフレクスプラインの疲労寿命によって決まり、負荷スペクトルに左右されます。一時的にピーク許容値を超える負荷がかかると、歯元に疲労亀裂が生じ、数百時間以内に故障する可能性があります。

ウェーブジェネレーター軸受の許容入力速度を超えないでください。ミニシリーズでは、SHD-03/05の許容速度は10,000 rpm、SHD-08/11は8,500 rpmです。許容平均速度はさらに低く、3,500–6,500 rpmです。

グリースは故障原因の2番目に大きな要因です。ステッピングモーターの連続運転による熱はフランジを通じて伝わり、グリース寿命を大幅に縮めます。

ステッピングモーターを定格電流で運転すると温度が80 K上昇することがあります。熱による故障は通常、運転開始から20–40分後に初めて現れるため、短時間のベンチテストでは確認できません。


計算例:NEMA 17と100:1ハーモニックドライブ

1回転200ステップ(ステップ角1.8°)のモーターを100:1ハーモニック減速機で駆動する場合:

マイクロステップ設定

1回転あたりの出力ステップ数

出力換算ステップ角

注記

フルステップ

20,000

0.0180° (64.8")

多くの機械精度要件をすでに上回る

1/4マイクロステップ

80,000

0.0045° (16.2")

HONPINEの小型ハーモニックドライブのバックラッシ20″に近い

1/16マイクロステップ

320,000

0.001125° (4.05")

分解能はすでにバックラッシより小さい — これ以上のマイクロステップ化に実用的な利点はない

1/32マイクロステップ

640,000

0.00056° (2.03")

数値上は優れているが、精度はバックラッシとステッピングモーター自体の誤差に左右される

この表から重要なのは、分解能の要件は満たしやすく、成否を決めるのは繰り返し精度だという点です。理論分解能がすでに4 arcsecである一方、減速機のバックラッシュが20 arcsecの場合、マイクロステップ設定を上げても実使用上の効果はありません。費用をかけるべきなのは、より高いマイクロステップ設定ではなく、バックラッシュ等級です。

実際の弱点:気づかないまま発生する故障

自己申告しない2つの故障モード

1. オープンループの脱調。過負荷、過大な加速、共振が発生すると、ステッピングモーターは脱調します。フィードバックがないため位置情報が失われる一方、システムは正しい位置にあると認識し続けます。

2. ハーモニックドライブのラチェット現象。出力トルクが瞬時許容値を超えると、フレクスプラインにラチェット現象が発生して歯面が恒久的に損傷し、その後、異常音や精度低下として現れます。

これらが重なると、信号がまったく出ないまま故障が発生し、製品や加工物を廃棄する段階になって初めて発覚することがほとんどです。

エンジニアリング上の3つの基本

  • エンコーダー付きのクローズドループステッピングモーターを使用する。気づかないまま発生する故障を防ぐ最も直接的な方法であり、コスト増加分は1回のロット事故による損失を大幅に下回ります。

  • 瞬時最大許容トルクを基準に、最大衝撃トルクに対して機械的安全率を≥1.5–2に保ちます。

  • 最悪条件を厳密に計算します。定常状態だけでなく、加速トルク、外部負荷、偏心荷重、組み立て応力もすべて含めてください。

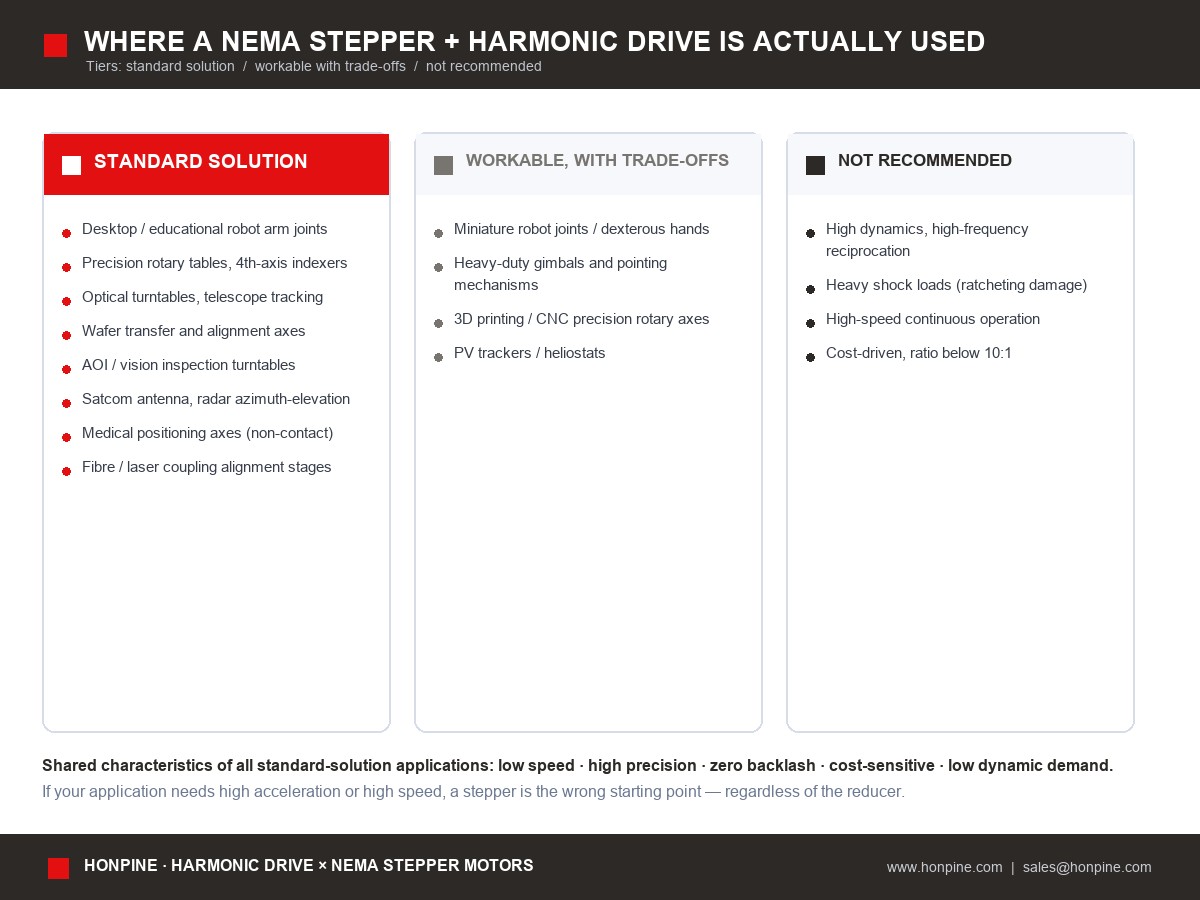

この組み合わせの実際の用途

区分

用途

適合する理由(または適合しない理由)

★

卓上・教育用ロボットアームの関節

典型的な組み合わせ:NEMA 17 + 30:1ハーモニックドライブ。出力は約2 N·m、バックラッシは≤2 arcmin、全長は60 mmクラス。精度とコストの両面で許容範囲にあり、動的要件も低い

★

精密回転テーブル・第4軸割出し装置

割出しに求められるのは、典型的な「低速・高剛性・バックラッシゼロ」 — ハーモニックドライブの強みそのもので、ステッピングモーターによる割出し指令との相性もよい

★

光学・光電ターンテーブル、望遠鏡の追尾

微細な分解能とバックラッシによる不感帯のない低速連続追尾に適する。i²を介して反映される負荷慣性もモーターにとって扱いやすい

★

半導体ウェハ搬送・軽負荷アライメントステージ

クリーンルームでは、低速・軽負荷でバックラッシゼロと高い繰り返し精度が求められる — 小型ハーモニックドライブに最適な用途

★

自動光学検査(AOI)・画像検査用ターンテーブル

移動・停止・撮像・割出しのサイクルで、位置決め精度は速度ではなくバックラッシに左右される用途。コスト重視

★

衛星通信アンテナ・レーダーの方位角/仰角駆動

セルフロック機能とバックラッシゼロが求められる低速・高トルク追尾。電源遮断時の保持は、ステッピングモーターの保持トルクで部分的に対応可能

★

医療機器の位置決め軸(非接触)

検査テーブルやスキャン位置決めに適する。静かで高精度であり、人との接触に伴う力の安全性への配慮も不要

★

光ファイバー・レーザー結合アライメントステージ

極低速でのミクロンレベルの位置合わせ — 分解能の余裕が十分にある典型的な用途

△

小型ロボット関節・器用なハンド

SHD-03/05など最小クラスのフレームで実現可能。ただし、人間の手に近い用途では、マイクロブラシレスモーターと小型ハーモニックドライブの組み合わせ、またはダイレクトドライブが主流

△

高負荷ジンバル・指向機構

使用可能だが、高い動的指向性能が求められる場合はブラシレスダイレクトドライブの方が適している

△

3Dプリンター・CNC高精度回転軸

精度は十分だが、コスト重視の設計ではプラネタリーギヤが優先される。バックラッシゼロが必須の場合にのみハーモニックドライブを使用

△

太陽光発電追尾装置・ヘリオスタット

減速比の要件には適合するが、単価への許容度が低く、ウォームギヤやプラネタリーギヤの方が一般的

✗

高い動特性・高頻度の往復運動

ステッピングモーターでは高加速度・高速運転を実現できない — サーボを選択

✗

大きな衝撃荷重

フレクスプラインは衝撃に弱く、歯飛びによる損傷は永久的 — RV、サイクロイド、またはプラネタリーギヤを選択

✗

高速連続運転

ウェーブジェネレーターベアリングの許容入力回転数に制限され、高速では効率と寿命の両方が低下する

✗

低精度・コスト重視(減速比10:1未満)

単段プラネタリーギヤで十分で、コストは約3分の1 — この用途でハーモニックドライブを使うのは過剰設計

NEMA 17・NEMA 23 ハーモニックドライブ適合ガイド:ステッピングモーターとハーモニック減速機の組み合わせ

NEMAモーター向けHONPINEミニハーモニック減速機

HONPINEのミニハーモニック減速機には2つの構成があります。SHD = ハット型、CSF = カップ型です。いずれもバックラッシュ20 arcsecで仕様化されています。これは一般的な「標準産業用グレード」のハーモニックドライブ(3–6 arcmin)を上回る性能です。NEMAモーターと組み合わせる際の主な利点は、バックラッシュが機械全体の精度を左右するボトルネックにならないことです。

SHDとCSFの仕様

入力回転数2,000 rpm時の定格トルク(N·m)。表示値は減速比30 / 50 / 80–100–120の各列に対応します。

型式

定格トルク

起動・停止時の許容ピーク

瞬間最大許容値

バックラッシ

重量

許容入力回転数 最大/平均(rpm)

SHD-03

0.08 / 0.13

0.15 / 0.24

0.25 / 0.50

20"

16 g

10,000 / 6,500

SHD-05

0.23 / 0.38 / 0.50

0.47 / 0.87 / 1.20

0.85 / 1.70 / 2.20

20"

40 g

10,000 / 6,500

SHD-08

0.80 / 1.60 / 2.40

1.60 / 3.10 / 4.60

3.20 / 6.10 / 8.70

20"

61 g

8,500 / 3,500

SHD-11

2.10 / 3.20 / 4.80

4.10 / 7.80 / 10.50

8.20 / 15.0 / 23.0

20"

127 g

8,500 / 3,500

CSF-2.5

0.06 / 0.10

0.13 / 0.21

0.21 / 0.40

20"

5.9 g

7,000 / 3,500

CSF-03

0.06 / 0.11

0.13 / 0.21

0.22 / 0.41

20"

17 g

10,000 / 6,500

CSF-05

0.25 / 0.40 / 0.52

0.50 / 0.90 / 1.35

0.90 / 1.80 / 2.50

20"

42 g

10,000 / 6,500

CSF-08

0.90 / 1.80 / 2.40

1.80 / 3.30 / 4.80

3.30 / 6.60 / 9.00

20"

106 g

8,500 / 3,500

入力・出力コード

コード

意味

NEMAモーターとの組み合わせ方

2XH

モーター直結

NEMAモーターに最適な選択肢 — クランプリング付き中空入力軸にモーター軸を直接挿入でき、カップリングやアダプターフランジが不要で、軸方向寸法を最短にできる

1U

軸入力

別途カップリングまたはアダプターフランジが必要。モーター軸を直接挿入できない場合に適する

A

出力:フランジ

負荷側フランジまたはアームに直接ボルトで固定

B / C / D / E / U

出力:軸またはその他の形状

負荷側インターフェースに応じて選定し、型式ごとに確認

見積もり前に確認する3項目

  • NEMAアダプターフランジが標準付属品かどうか。2XH入力ではモーター軸を直接挿入しますが、モーターフランジ側に標準NEMAフレームアダプターが付属するか(付属品か、特注品か)は確認が必要です。

  • 各ハーモニックフレームに対する正式な推奨NEMAフレーム。上記の組み合わせ表はトルクの大きさから推定したものです。HONPINEはフレームごとの正式な適合表を提供できます。

  • モデルごとの入力側無負荷起動トルク(ドラッグトルク)とその測定定義。これは確認項目4で必要な値ですが、現在カタログには掲載されていません。測定値についてはsales@honpine.comまでお問い合わせください。

クイックリファレンス

  • 計算方法(8段階):インターフェース → 減速比 → 出力トルクの4段階検証 → 入力側起動トルク → モーター動作点(保持トルクではなく曲線を使用) → 慣性と共振 → 分解能と繰り返し精度を個別に確認 → 寿命と発熱。

  • この組み合わせが広く使われる理由:ハーモニックドライブは、ステッピングモーターの3つの弱点(大きなステップ角、高速時のトルク急低下、精密伝達機構がないこと)を補い、モーターの動作点を低速・高トルクの最適領域へ移します。商業面では、高精度、低コスト、調整不要を兼ね備えた組み合わせです。

  • 最大のリスク:気づかないまま発生する故障(エラー表示のない脱調と、恒久的な損傷につながるラチェット現象)。必ずどちらかを選び、省略しないでください。クローズドループステッピングモーター、または安全率≥1.5–2。

  • 用途:デスクトップ/教育用ロボットの関節、精密ロータリーテーブルと第4軸、光学・天体望遠鏡用回転台、ウェハー搬送・位置合わせ、AOI回転台、アンテナ・レーダー追尾、医療用位置決め軸(非接触)、ファイバーレーザー位置合わせ。共通する特性は、低速、高精度、ゼロバックラッシュ、コスト重視、低い動的性能要件です。

  • 詳細情報またはNEMA正式適合表のご請求:Website: www.honpine.com | E-mail: sales@honpine.com

出典、確度レベルおよび免責事項

出典

信頼度

本記事で裏付けられる内容

HONPINE小型ハーモニック減速機カタログ(SHD / CSFシリーズ)

仕様

全型式の定格トルク、起動・停止時のピークトルク、瞬間最大トルク、バックラッシ、重量、許容入力回転数、および入力コード2XH / 1Uと出力コード

NEMAフレームサイズ表(Oriental Motorのステッピングモーターフレームデータ、および複数のNEMAステッピングモーターメーカーの公開仕様)

参考情報

NEMA 8/11/14/17/23/24/34/42のフランジ、軸、代表的な保持トルクの範囲

公開されているステッピングモーターOEMの選定ガイド

参考情報

トルク余裕率70% / 85%の慣例、反映慣性の基準、および長胴モーターの高速時トルク低下

公開されているハーモニック減速機の選定資料

参考情報

ハーモニックドライブの単段減速比範囲30–160:1、フレクスプラインの寿命、故障モード、ドラグトルクおよびバックラッシ等級の分類

本記事における8段階の適合確認方法、補完性の評価、NEMAとハーモニックドライブの組み合わせ提案、および弱点の分析

分析

上記の情報源を組み合わせた分析。単一の情報源に明記された内容ではない

免責事項

1. HONPINEのパラメーターはメーカーのカタログに基づく仕様値です。カタログには入力側無負荷起動トルクや正式なNEMA適合表は記載されていないため、本稿の組み合わせ提案は推定に基づくものであり、使用前に書面で確認する必要があります。

2. NEMAフレーム寸法と保持トルクは業界標準的な値であり、メーカーによって異なります。最終設計では、対象モーターの仕様書に従ってください。

3. 本稿では、一般公開されている定義の不一致(ドラッグトルクに減速比を掛けるべきかどうか)を指摘し、いずれか一方を前提としていません。このパラメーターは選定結果を直接左右するため、使用前にメーカーへ定義を確認する必要があります。

4. 認証、法令適合、安全レベルに関する結論は、公式発表および専門機関の判断に従うものとします。本稿は認証の根拠となるものではありません。
