最高のロボット関節モジュールサプライヤーを選ぶ方法とは?

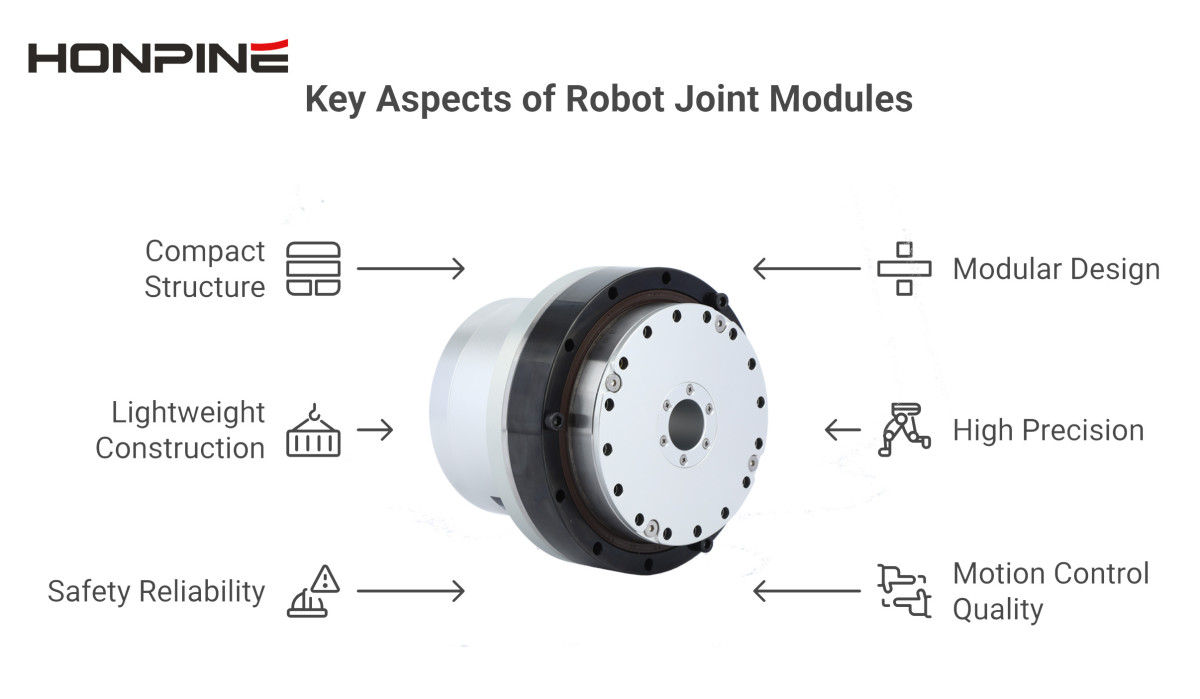

ロボットアームは, インテリジェント製造, 医療機器, 航空宇宙などのさまざまな分野で重要な役割を果たしています。ロボットアームの中核部品として, 関節モジュールはコンパクトな構造, モジュラー設計, 軽量構造, 高精度, および安全性と信頼性を備えています。これらの関節モジュールはロボットアームの回転運動を駆動し, システムのモーションコントロールの品質と精度に直接影響します。関節モジュールの設計と性能を最適化することで, ロボットアームのモーションコントロール精度, 安定性, および応答効率をさらに向上させ, さまざまな用途における厳しい要求を満たすことができます。

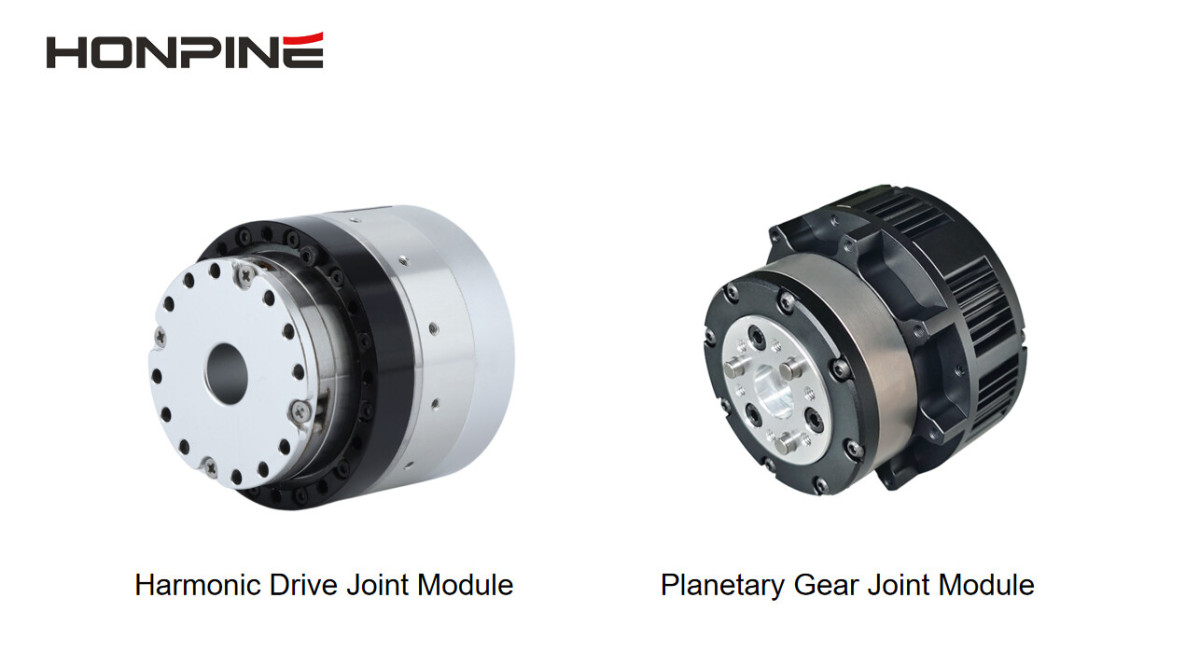

関節モジュールは主に2種類に分けられます: 遊星関節モジュールとハーモニック関節モジュール

遊星関節モジュール

遊星関節モジュールは, ロボット動力システムの中核部品として機能します。ハーモニック関節モジュールと比較すると, 減速比が小さく, 出力速度が高く, 剛性が高い一方で, 全体の出力精度はやや低くなります。遊星減速機, フレームレストルクモーター, ブレーキ, エンコーダー, ドライバーおよびその他の部品を統合することで, 精密な関節モーションコントロールのために体積と重量を大幅に最適化しています。これにより, より小型かつ軽量でありながら, より大きなトルク出力を実現します。当社の遊星関節モジュールは通常, 広い電圧範囲 (DC24V-DC48V) に対応しており, 特定の要件に合わせてカスタマイズ可能です。

物流AGV (Automated Guided Vehicle) 用途では, 遊星関節モジュールは構造的な改良が可能で, 車輪と高度に一体化してハブモーター (サーボホイールモジュールとも呼ばれます) を形成できます。

ハーモニック関節モジュール

ハーモニック関節モジュールは, ハーモニック減速機, フレームレストルクモーター, ブレーキ, エンコーダー, ドライバーおよびその他の部品を統合し, 精密な関節モーションコントロールのために優れた体積および重量の最適化を実現しています。より大きなトルク, より高い精度, よりコンパクトなサイズ, およびより軽い重量を実現します。特定のニーズに応じたカスタマイズが可能で, 標準モジュールはDC24V-DC48Vの電圧範囲に対応しています。

ロボティクスの中核部品として, 関節モジュール技術は継続的に進歩しており, 特殊ロボットおよびヒューマノイドロボットの発展を, より高い柔軟性とより広い用途へと推進しています。ロボティクス以外でも, これらのモジュールは半導体装置, 太陽光発電システム, 精密医療機器, 3C機器, 光学機器およびその他の分野で広く使用されています。

特定用途向けの関節モジュールの選定方法

適切な関節モジュールを選定するには, 複数の要因を考慮する必要があります。HONPINEは各顧客に専任の技術サポートを提供し, 以下の評価を支援します:

• 負荷容量とトルク要件

• 動作範囲

• サイズと重量の制約

• モータータイプの選定

• 伝達効率

• エンコーダー精度

• 通信プロトコル

• 閉ループ制御

• 電圧互換性

• エネルギー効率

また, お客様のロボット設計に基づき, 色, 取付方法, 防水等級およびその他の特別要件に対応するカスタマイズサービスも提供しています。

ヒューマノイドロボット関節モジュール選定時によくある間違い
ヒューマノイドロボット関節モジュールの選定プロセスでは, 一般的ないくつかの誤りが性能のミスマッチを招いたり, ロボット全体の機能や寿命にまで影響を及ぼしたりする可能性があります。

負荷容量とトルク要件の軽視
必要な負荷容量とトルクを過小評価すると, モジュールの早期故障を引き起こす可能性があります。例えば, 頻繁なマテリアルハンドリングを伴う産業用途では, 関節は重い負荷を継続的に支える必要があります。統計によると, 選定関連の故障の30%以上はトルク容量不足に起因しています。

コスト効率を考慮せずに精度を過度に重視すること
高精度モジュールは, 多くの場合著しく高いコストを伴います。在宅サービスロボットのように ±0.5°-±1° の精度で十分な用途で, ±0.1° の精度にこだわると, 精密部品は摩耗しやすいため, 初期費用と保守費用の両方を不必要に増加させます。

環境適応性の無視
過酷な環境 (高温, 湿気, 粉塵) は関節モジュールの性能に大きく影響します。適切な環境保護がなければ, 高温環境のモジュールでは電子部品や潤滑剤の劣化が加速する可能性があり, 湿潤条件下で保護されていない金属部品は錆びる可能性があります。環境要因は現場故障の約25%を占めています。

モジュール化と保守の見落とし
性能のみに注目してモジュラー設計を軽視すると, 修理が困難かつ高コストになる可能性があります。モジュラー関節モジュールは通常, 非モジュラー設計と比べて修理時間を60%以上短縮し, 運用効率を大幅に向上させます。

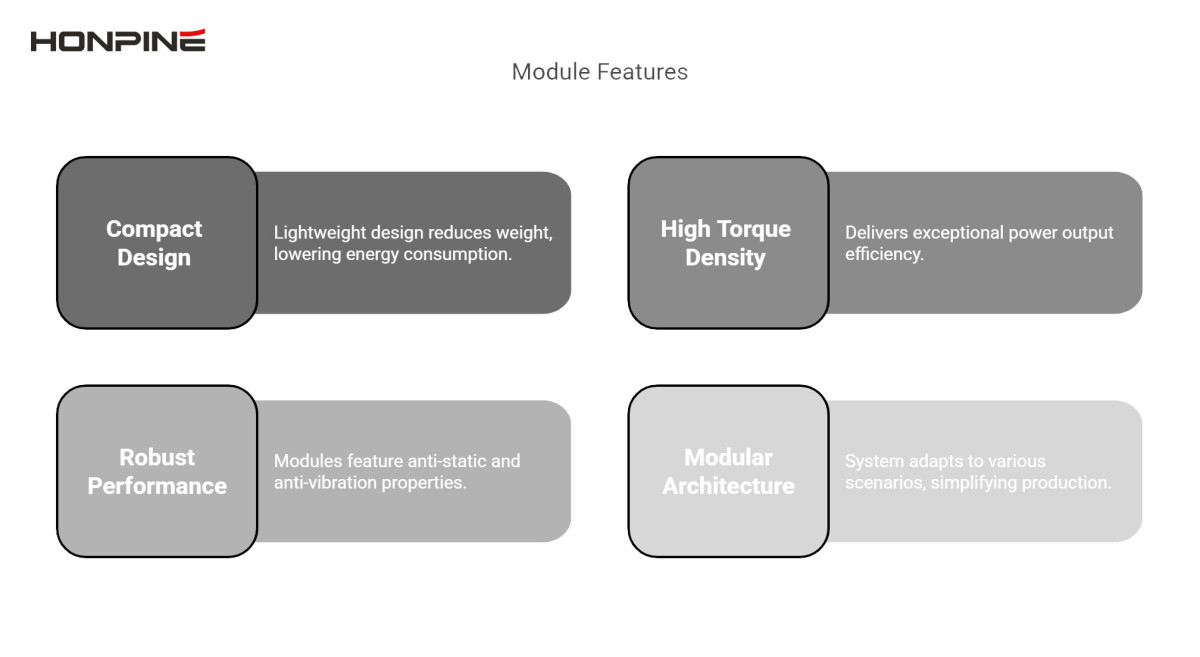

HONPINE関節モジュールの利点

コンパクト設計
当社の超軽量設計は重量を3分の1削減し, 運転時のエネルギー消費を大幅に低減します。

高トルク密度
当社モジュールは, 同等製品の2倍のトルク密度 (単位質量/体積あたりのトルク出力) を備え, 卓越した出力効率を実現します。

堅牢な性能
自動車グレードの部品を採用し, 産業基準を満たした当社モジュールは, 帯電防止および耐振動性を備えています。

モジュラーアーキテクチャ
このシステムは3つの製品シリーズにわたる6つのモジュール部品を組み合わせ, さまざまなシナリオに適応しながら, 生産を簡素化し効率を向上させます。

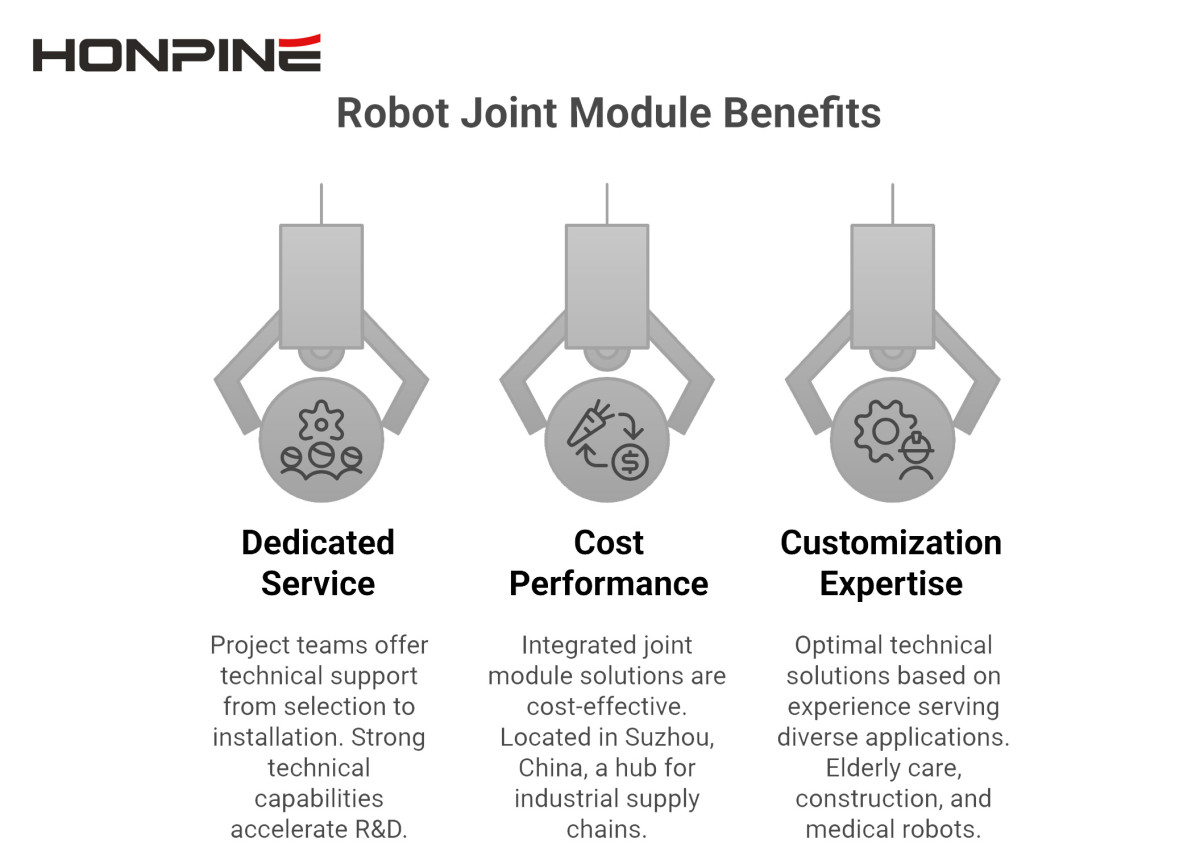

なぜHONPINEロボット関節モジュールを選ぶのか?

専任の1対1サービス
研究開発, 生産, 販売をカバーする統合メーカーとして, 当社は選定から設置まで包括的な技術サポートを提供する専任プロジェクトチームを割り当てています。ヒューマノイドロボットの開発はまだ初期段階にあるため, 高い技術力を持つサプライヤーを選ぶことで, お客様の研究開発サイクルと競争上のポジショニングを加速できます。

優れたコストパフォーマンス
多くのお客様は当初, ハーモニック減速機などの単体部品を求めて当社にお問い合わせされますが, 評価後はほとんどのお客様が当社の完全な関節モジュールソリューションを選択されます。中国・蘇州は産業サプライチェーンの拠点であり, 当社は最もコスト効率の高い統合関節モジュールソリューションを提供しています。

カスタマイズの専門性
介護ロボット, 建設ロボット, 産業用ロボット, 特殊ロボット, 医療ロボットなど, 多様な用途への豊富な対応経験を活かし, 実証された経験に基づく最適な技術ソリューションを提供します。
