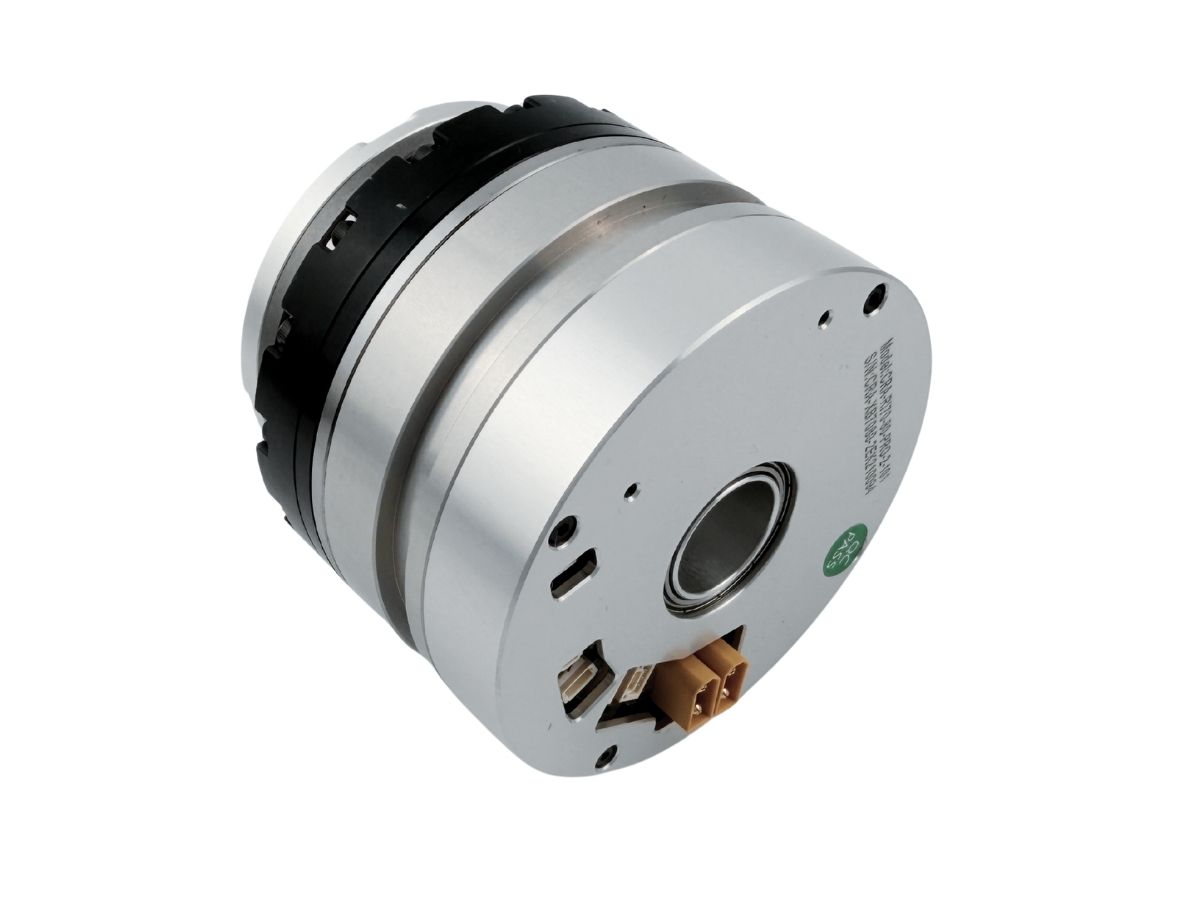

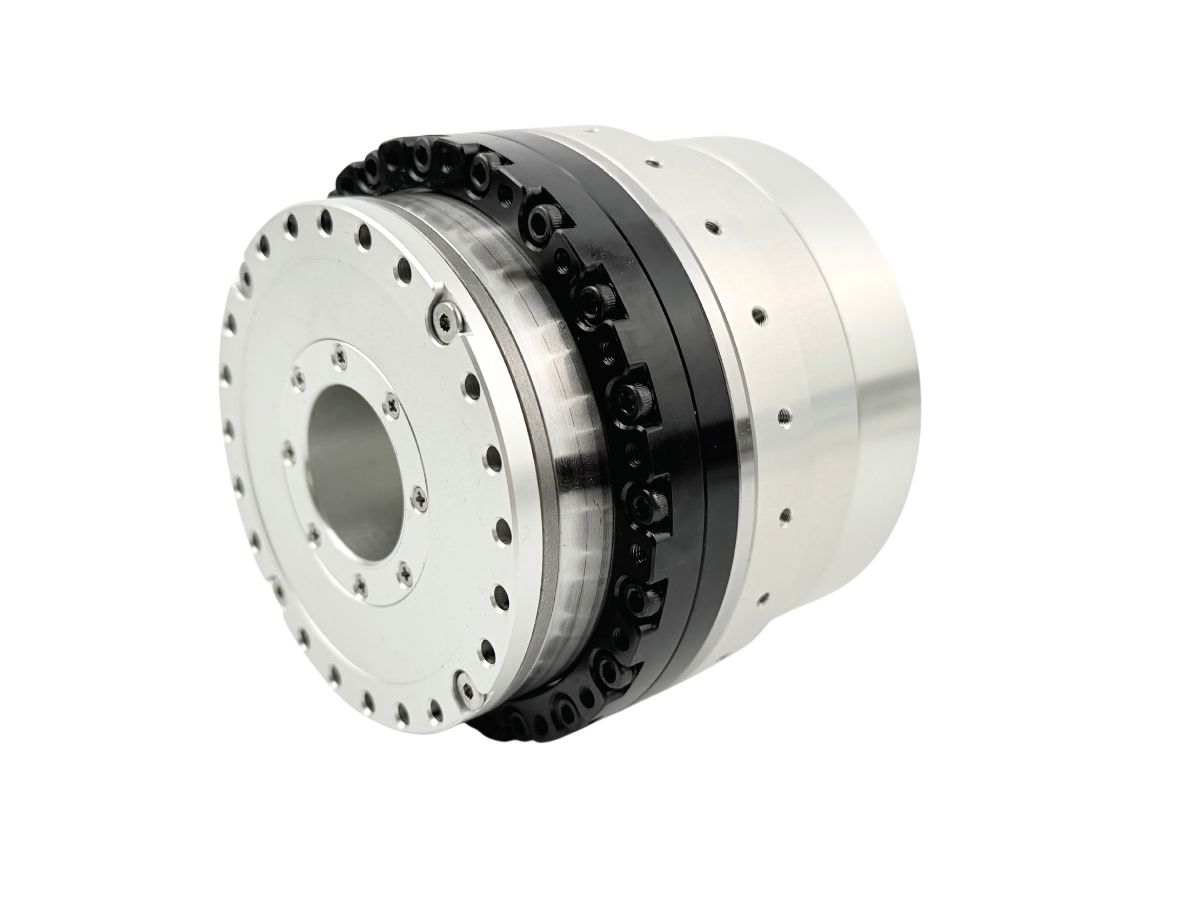

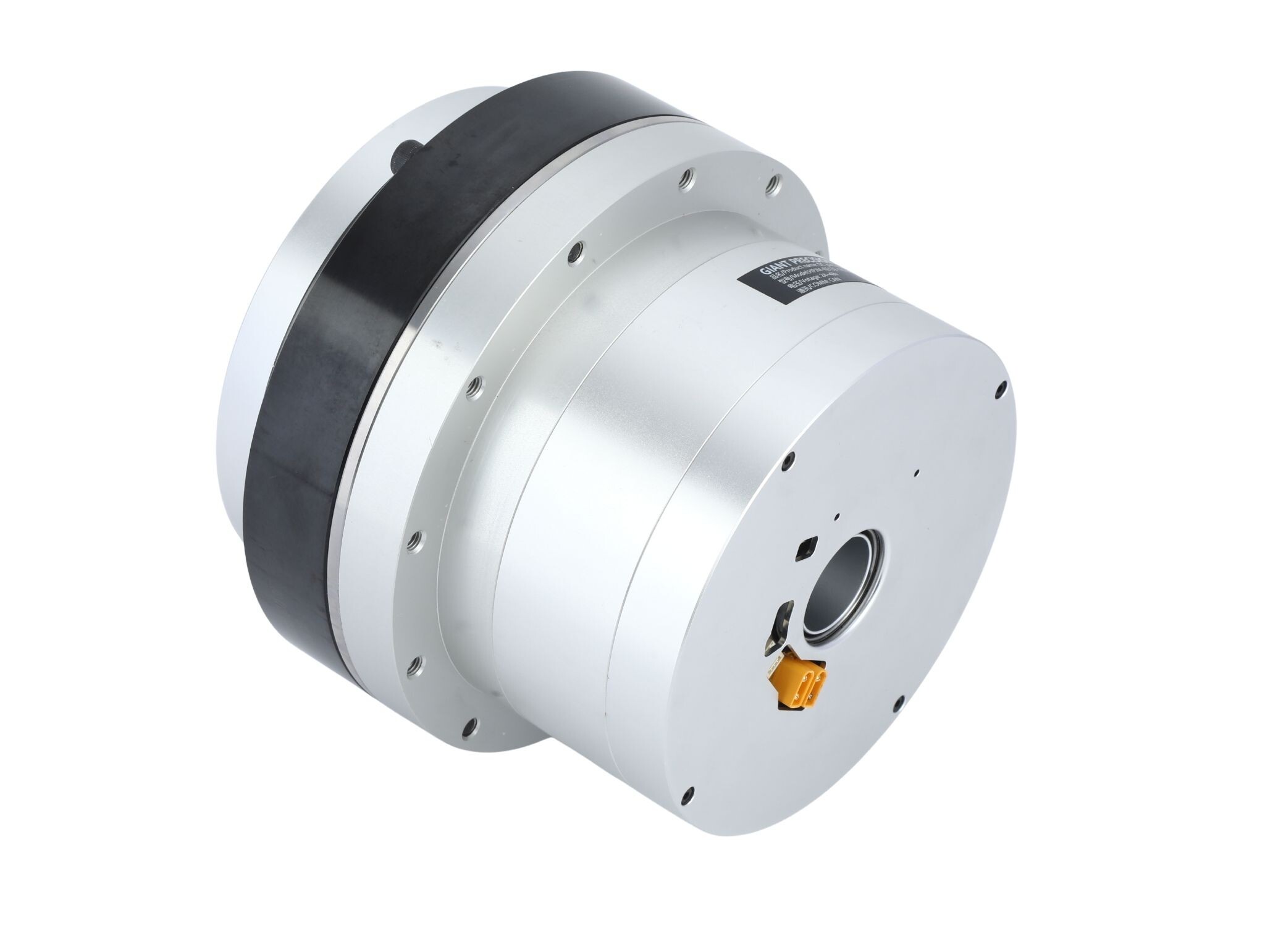

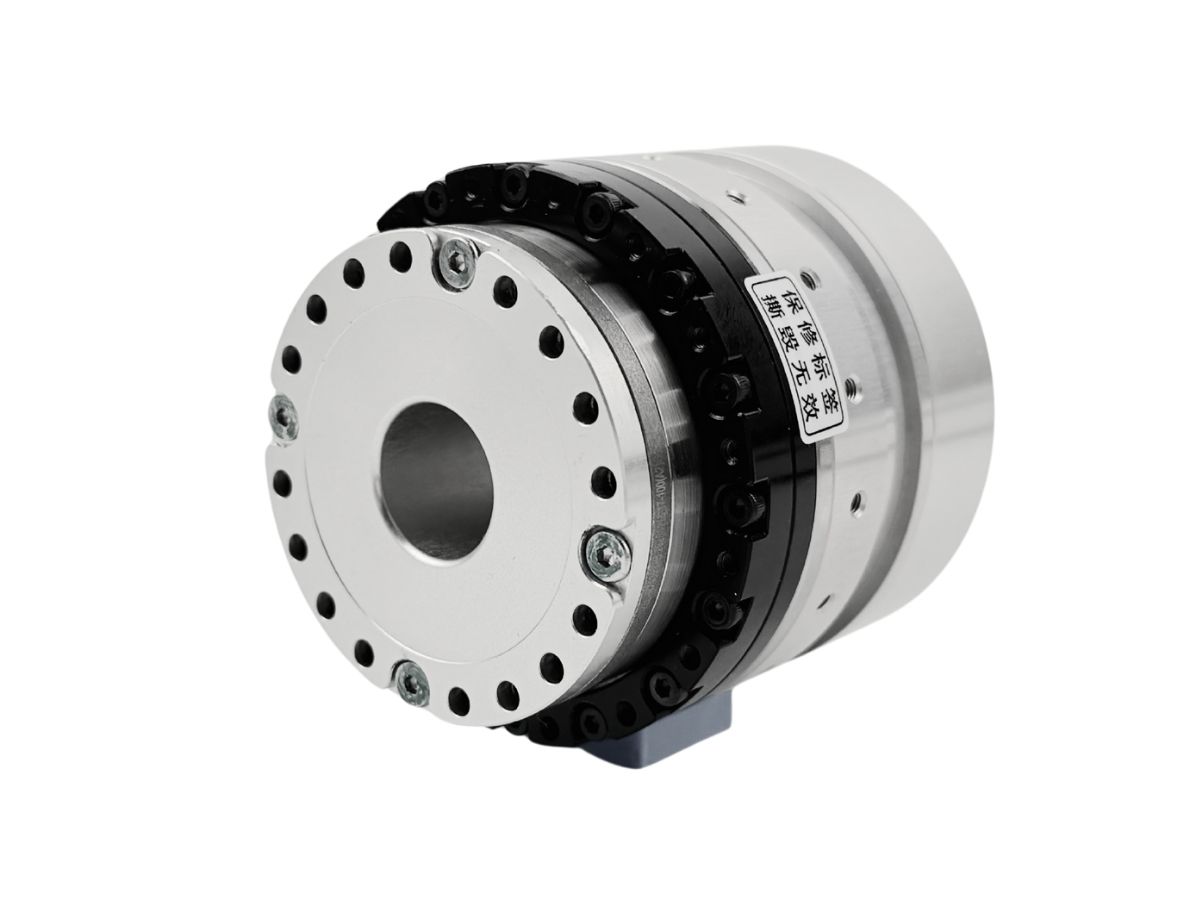

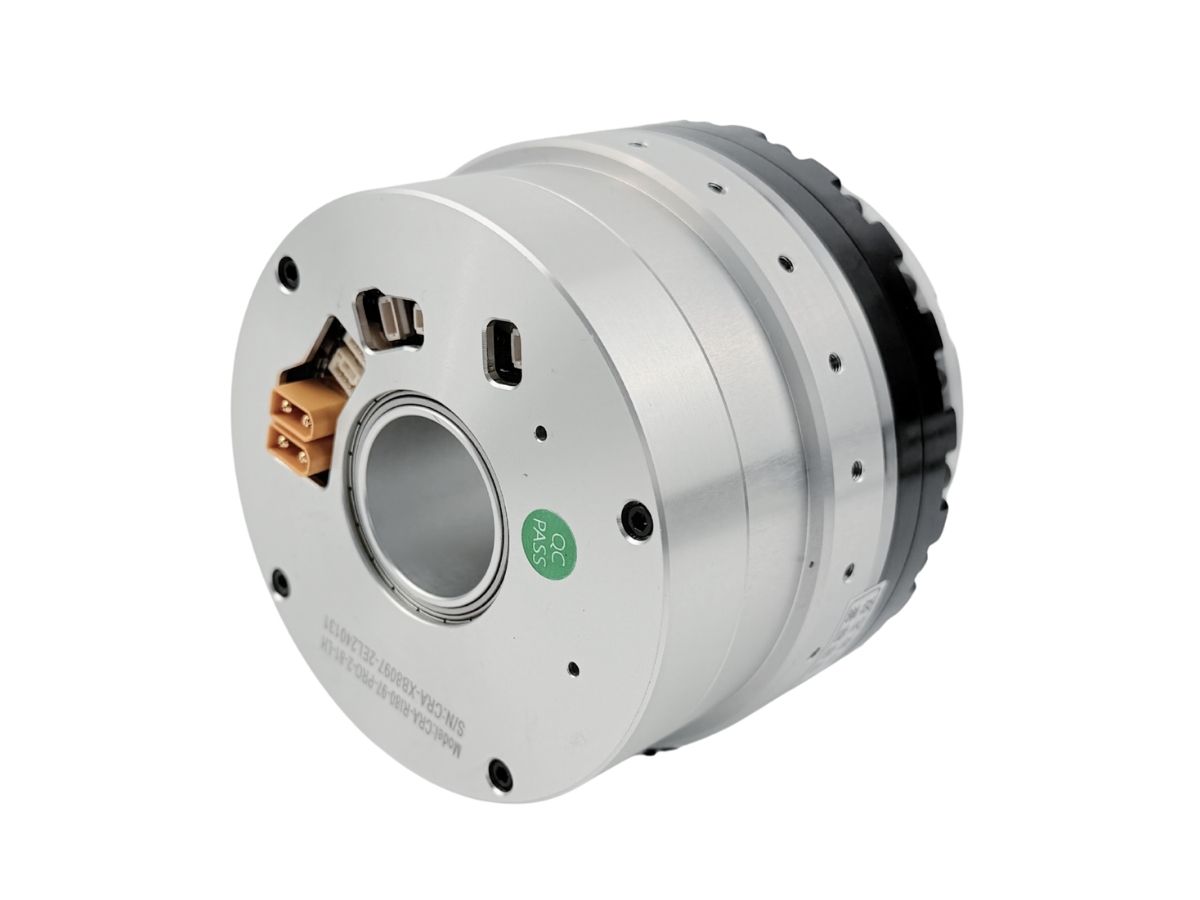

高集積コンパクトハーモニックドライブロボット関節モーター
● 概要
ロボット関節モーターは通常、DC24V~DC48Vの広い電圧範囲に対応しています。ロボット産業の中核部品として、ロボット関節モーターの技術進歩は、今後も特化型ロボットおよびヒューマノイドロボットの、より高い柔軟性とより幅広い応用シナリオに向けた発展を促進し続けます。ロボティクス分野に加えて、ロボット関節モーターは半導体装置、太陽光発電装置、精密医療機器、3C機器、光学機器などの分野にも応用されています。
主要構成部品
高いトルク密度とコンパクトな構造を提供し、高動的負荷シナリオに適しています。
● ハーモニックドライブ
減速とトルク増幅を実現し、ゼロバックラッシと高精度を備えています（バックラッシは20 arcsec以内に制御）。
● デュアルエンコーダ (モーター側 + 出力側)
フルクローズドループ制御に対応し、繰返し位置決め精度 ±10 arcsec をサポートします。
● 温度センサー
負荷および環境状態をリアルタイムで監視し、安全性と適応性を向上させます。
● 組込みドライブユニット
EtherCAT や CANopen などのプロトコルをサポートし、動的PID調整を可能にします。
特長
高精度およびゼロバックラッシ
ゼロバックラッシ設計により、従来の減速機の伝達すきまを排除し、繰返し位置決め精度 ±10 arcsec、絶対位置決め精度 ±30 arcsec を実現し、精密モーション制御シナリオ（例：手術ロボット、協働ロボットアーム）に適しています。
3D共役デュアルアーク歯形技術
歯形構造を最適化し、振動と騒音を低減し、伝達剛性と耐用年数を向上させ、より滑らかで高精度なロボット動作を可能にします。
● 高度に統合されたコンパクトかつ軽量な設計
コンパクトなサイズと軽量
ハーモニックドライブとフレームレストルクモーターの高い統合により、コンパクトな構造を実現し、スペースに制約のあるシナリオ（例：ロボットの手首、頭部関節）に適しています。
軽量材料の採用
高強度アルミニウム合金、炭素繊維などの材料を使用して重量を低減し、ロボットのエネルギー効率と柔軟性を向上させます。
● 高い伝達効率
伝達効率は80%を超え、エネルギー損失を低減し、動的負荷変化下での効率的な動力伝達をサポートします。
● 高い安全性と信頼性
トルクセンサー統合（カスタマイズ可能）
衝突検知およびドラッグティーチング機能をサポートし、人とロボットの協働における安全性を向上させます。
耐衝撃性と長寿命
ハーモニックドライブは高負荷の緊急停止に耐えることができ、設計上の精度寿命は10,000時間を超え、過酷な産業環境に適しています。
● インテリジェント統合と制御
マルチプロトコル互換性を備えた組込みコントローラ: EtherCAT や CANopen などの通信プロトコルをサポートし、動的PID調整を可能にします。
モジュール設計: 標準化インターフェースにより迅速な統合とメンテナンスを容易にします。
