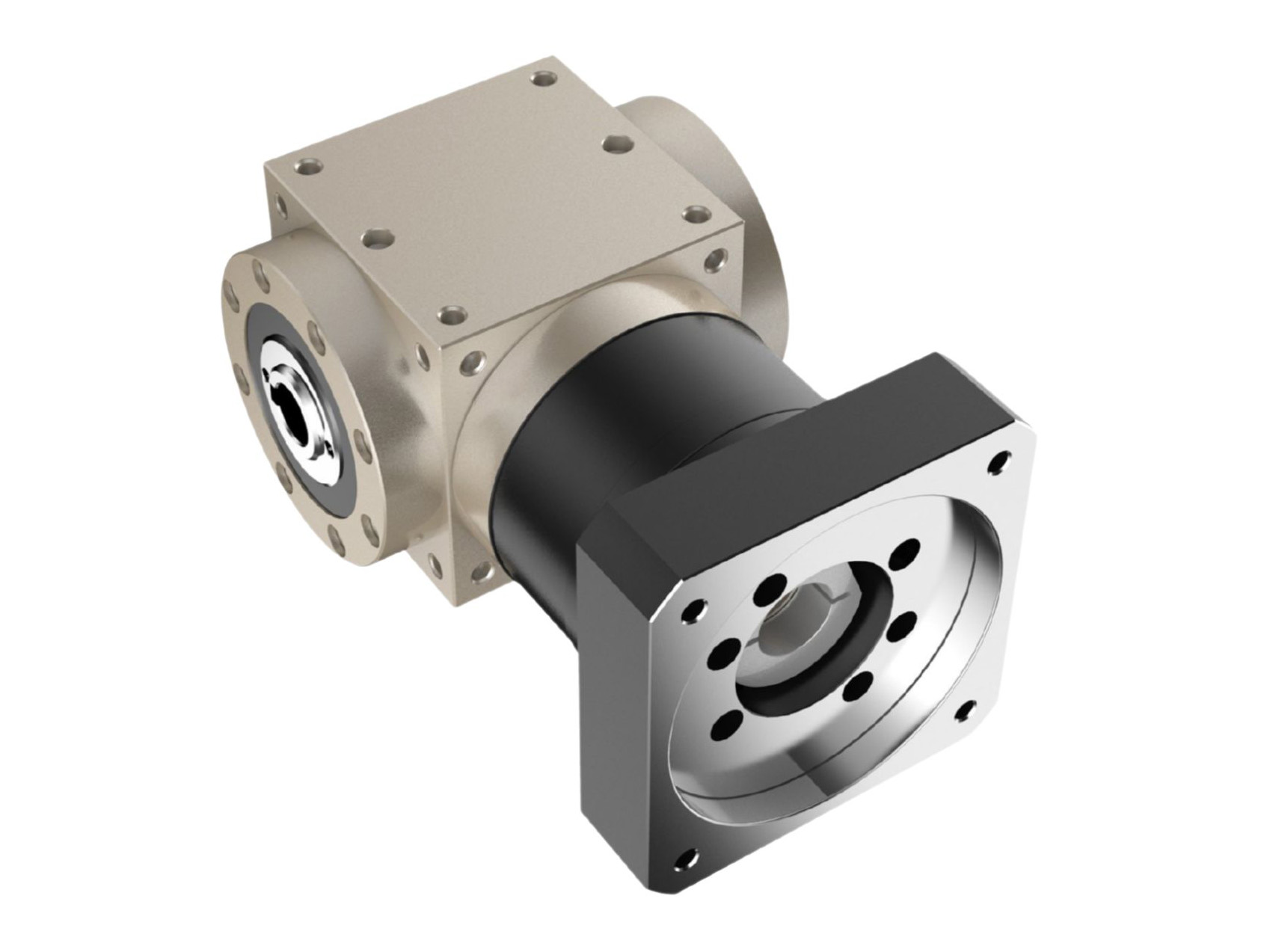

コンパクト中空入力ライトアングル90-degreeスパイラルベベルギアボックス

Name: コンパクト中空入力ライトアングル90-degreeスパイラルベベルギアボックス
SKU: 0

● 概要

中空入力ライトアングルスパイラルベベルギアボックスは、中空設計の入力軸と、モーターのダイレクトカップリング用接続フランジプレートを備えています。その入力軸と出力軸は90-degreeの角度で配置され、スパイラルベベルギアやベベルギアなどのギア機構を通じて動力の方向転換を実現します。中核設計は空間効率の最適化に重点を置いており、産業用自動化設備、CNC工作機械、包装機械、その他コンパクトな設置や方向性のある動力伝達を必要とする用途に適しています。具体的な運転要件に応じて、ハウジング材質は異なります: アルミハウジングは自動化システムや軽量性が重視される場面で優先されます; ステンレス鋼ハウジングは食品加工、製薬、海洋工学などの耐食環境に対応します; 合金鋼ハウジングはスマート倉庫の昇降システムなどの重負荷用途向けに設計されています。最適なギアボックス性能を確保するため、選定時には顧客が運転環境および材質要件をメーカーに伝える必要があります。

お問い合わせ

特長

● 使いやすい設計

シャフト穴入力とモーターに直接接続するための接続フランジを備え、使いやすさを確保しています。

● 内部のかさ歯車構造と入力/出力軸の直交配置により、装置の設置面積を最小限に抑え、特に限られた設置スペースに適しています。

● 高い伝達効率と低消費電力

精密な歯車噛み合いと最適化された潤滑システムを採用し、エネルギー損失を低減しながら95%を超える伝達効率を実現しています。

● 高精度と低騒音

はすば歯車またはかさ歯車と精密加工の組み合わせにより、バックラッシを最小限に抑え、正確な位置決め、スムーズな運転、低騒音を実現します。

● 高負荷容量と耐久性

高強度材料（高品質鍛造鋼など）と熱処理工程により耐荷重性能を向上させ、大きなラジアル荷重およびアキシアル荷重に対応し、使用寿命を延ばします。

● 多様な出力構成

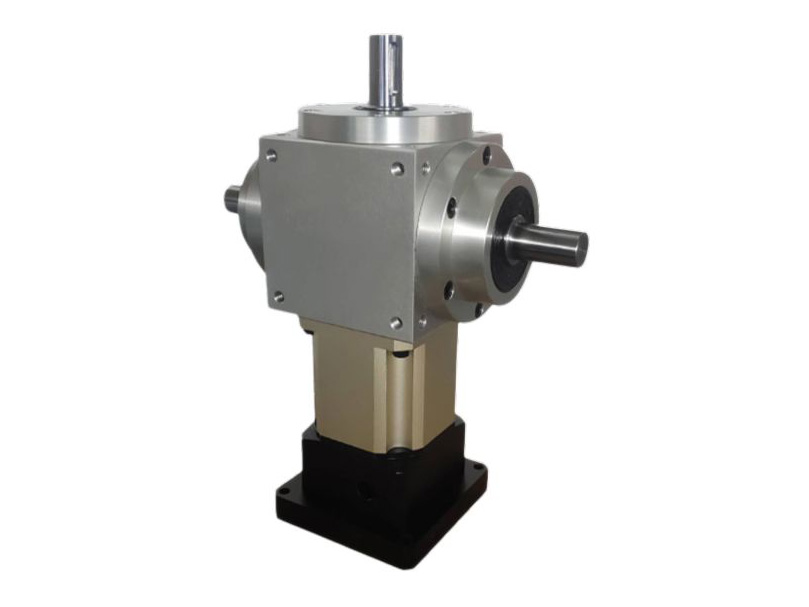

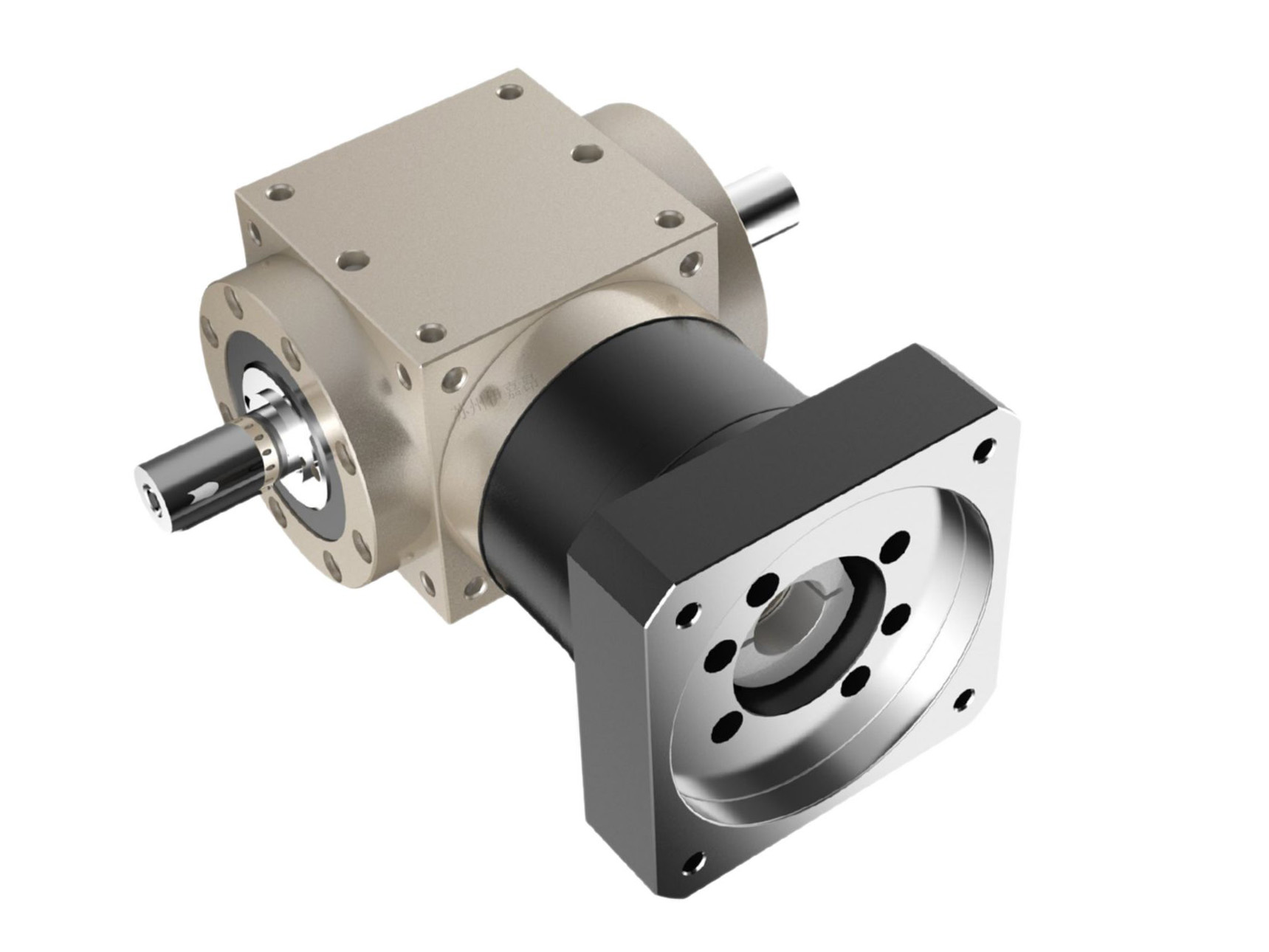

さまざまな出力構成をご用意しています：中空入力とシャフト出力、中空入力と中空出力、シャフト入力とシャフト出力、シャフト入力と中空出力。

● 適用用途

昇降プラットフォームおよび単一モーター駆動のマルチモジュールシステムに最適です。

仕様

シート 1



減速機性能データ (ATBシリーズの性能および仕様はATシリーズと同一です)
仕様		段数	減速比A	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR1	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL1 NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL1 NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR1	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR1	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR1
定格出力トルク T₂N (Nm)	Nm	1	1	25	45	78	150	360	585	1,300	2,150	3,200
			1.5	25	45	78	150	360	585	1,300	2,150	3,200
			2	24	42	68	150	330	544	1,220	2,010	3,050
			3	18	33	54	120	270	450	1,020	1,650	2,850
			4	13	28	48	100	224	376	860	1,410	2,300
			5	12	25	40	85	196	320	740	1,210	2,000
		2	7	12	12	33	91	91	91	195	358	358
			10	24	28	68	150	208	208	430	846	846
			15	18	33	54	120	270	312	645	1,269	1,269
			20	13	28	48	100	224	376	860	1,410	1,692
			25	12	25	40	85	196	320	740	1,210	2,000
			35	12	25	40	85	196	320	740	1,210	1,790
			50	12	25	40	85	196	320	740	1,210	1,465
		3	75	-	-	-	120	210	312	585	1,269	1,269
			100	-	-	-	100	224	376	780	1,410	1,692
			125	-	-	-	85	196	320	740	1,210	2,000
			150	-	-	-	120	135	312	390	975	975
			200	-	-	-	100	180	376	520	1,300	1,300
			250	-	-	-	85	196	320	650	1,210	1,625
			350	-	-	-	85	196	320	740	1,210	1,790
			500	-	-	-	85	196	320	740	1,210	1,465
最大加速トルク T₂B	Nm	1,2,3	1~500	定格出力トルクの1.5倍
最大加速入力回転速度 n₁B	rpm	1	1~5	7,500	6,500	5,500	4,500	3,500	3,000	2,200	2,000	1,700
		2	7~50	8,000	8,000	6,000	6,000	6,000	6,000	4,800	3,600	3,600
		3	75~500	-	-	-	8,000	8,000	6,000	6,000	6,000	6,000
バックラッシ B	arcmin	1	1~5	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6	≤6
		2	7~50	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8	≤8
		3	75~500				≤10	≤10	≤10	≤10	≤10	≤10
許容ラジアル荷重 F₂rBc 出力軸 d2	N	1,2,3	1~500	900	1,100	1,700	2,700	4,800	6,600	11,500	16,000	18,000
許容アキシアル荷重 F₂aBc 出力軸 d2	N	1,2,3	1~500	450	550	850	1,350	2,400	3,300	5,750	8,500	9,000
寿命 D	hr	1,2,3	1~500	20,000
効率 η	%	1	1~5	≥98%
効率 η	%	23	7~500	≥94%
使用温度	℃	1,2,3	1~500	-10℃~90℃
潤滑				合成潤滑グリース
騒音レベル(n₁=1500rpm	dB(A)	1,2,3	1~500	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

シート 2



減速機性能データ
仕様	段数	減速比A	NT065 FL NT065 FL1 NT065 FH NT065 FC NT065 FR	NT075 FL NT075 FL1 NT075 FH NT075 FC NT075 FR1	NT090 FL NT090 FL1 NT090 FH NT090 FC NT090 FR1	NT110 FL NT110 FL NT110 FH NT110 FC NT110 FR1	NT140 FL NT140 FL NT140 FH NT140 FC NT140 FR1	NT170 FL NT170 FL1 NT170 FH NT170 FC NT170 FR	NT210 FL NT210 FL1 NT210 FH NT210 FC NT210 FR1	NT240 FL NT240 FL1 NT240 FH NT240 FC NT240 FR	NT280 FL NT280 FL1 NT280 FH NT280 FC NT280 FR
慣性モーメント J₁	1	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.69	133.71	229.71	462.08
	2	7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
	3	75	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		100	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		125	-	-	-	0.15	0.15	0.50	0.50	2.80	2.80
		150	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		200	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
		250	-	-		0.15	0.15	0.50	0.50	2.79	2.79
		350		-		0.15	0.15	0.50	0.50	2.79	2.79
		500	-	-	-	0.15	0.15	0.50	0.50	2.79	2.79
